37 minutes ago, krca44 said:

Koji kondenzatori ?



Razmotri da okrenes hladnjak od LT1010 na drugu stranu radi lakseg ubadanja IC desno.

Kondenzatori 10nf Wima FKP.

Videcu za hladnjak, za sad mi je delovalo ok, mozda ubacim kraci sraf.

Dodao sam kontaktne pinove da mogu da se igram sa opcijama bez lemljenja.


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Mozes i da skines hlladnjak, montiras IC, vratis hladnjak sa kracim srafom - po zelji.

Ono sto ne znam tacno - koliku ulogu igra toplota - hladnjak se greje ali ne preterano ( isti kao kod tebe ) - kod mene je okrenuto na levo a tamo je RIAA stepen... mada ne verujem da pravi problem realno.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Kondenzatori su u stvari stigli jos u Decembru :D

Izmereni i postavljeni Wima FKP2 polipropilencici za RIAA, vrlo preciznih vrednosti!

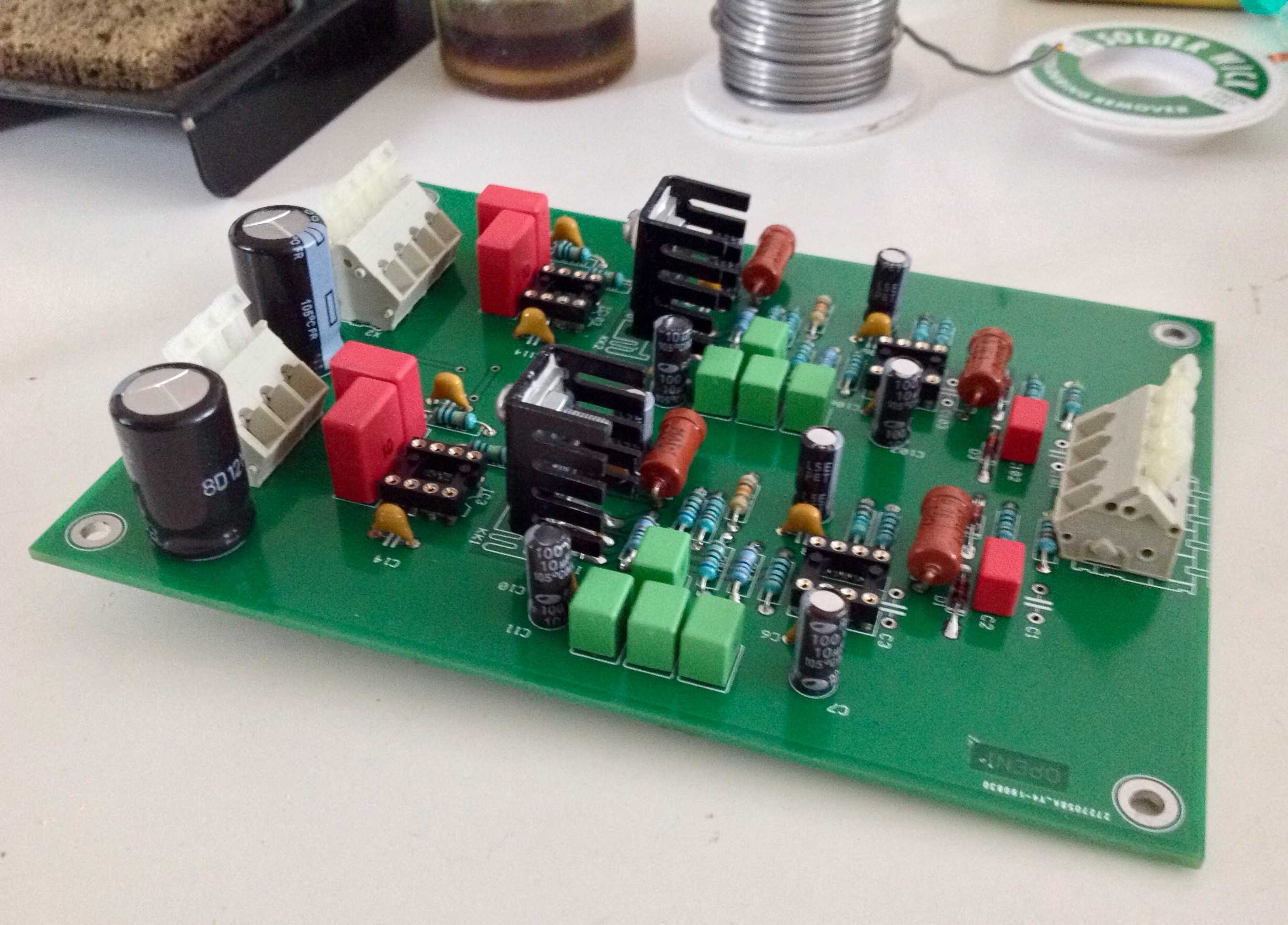

Hladnjake sam okrenuo, mislim da je ovako bolje. Od okolnih komponenti mogu da greju samo sopstvene keramicke kondenzatore u dekaplingu napajanja.

Macura odmara dok ne stigne regulator.



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
52 minutes ago, krca44 said:

Kakve su to zelene Wime ?

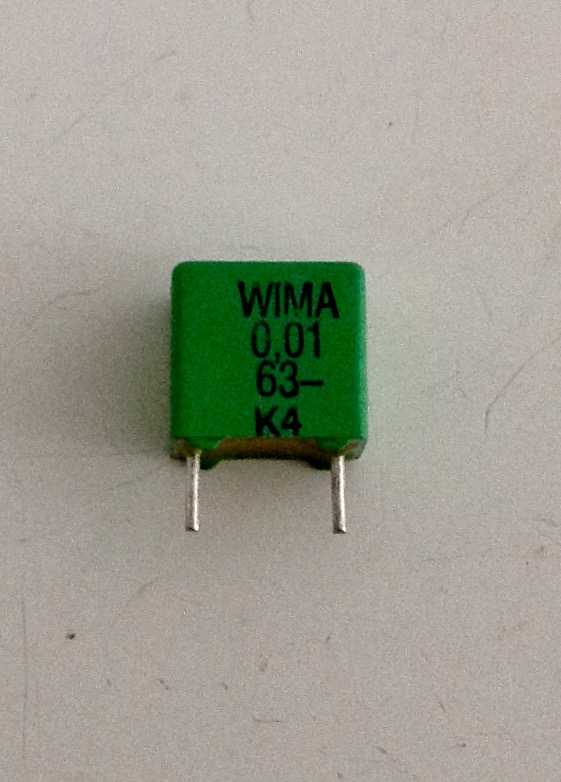

Stara Wima FKP2. Folijski polipropilenski kondenzator, 10nF (0,01uF), 63V, 1% tolerancije (oznaka na ledjima), 5mm raster, datum proizvodnje april neke godine (ne znam koje za ove stare):D.

Bilo je Wima i plavih, crnih, zutih i providnih sa vidljivom folijom ispod.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

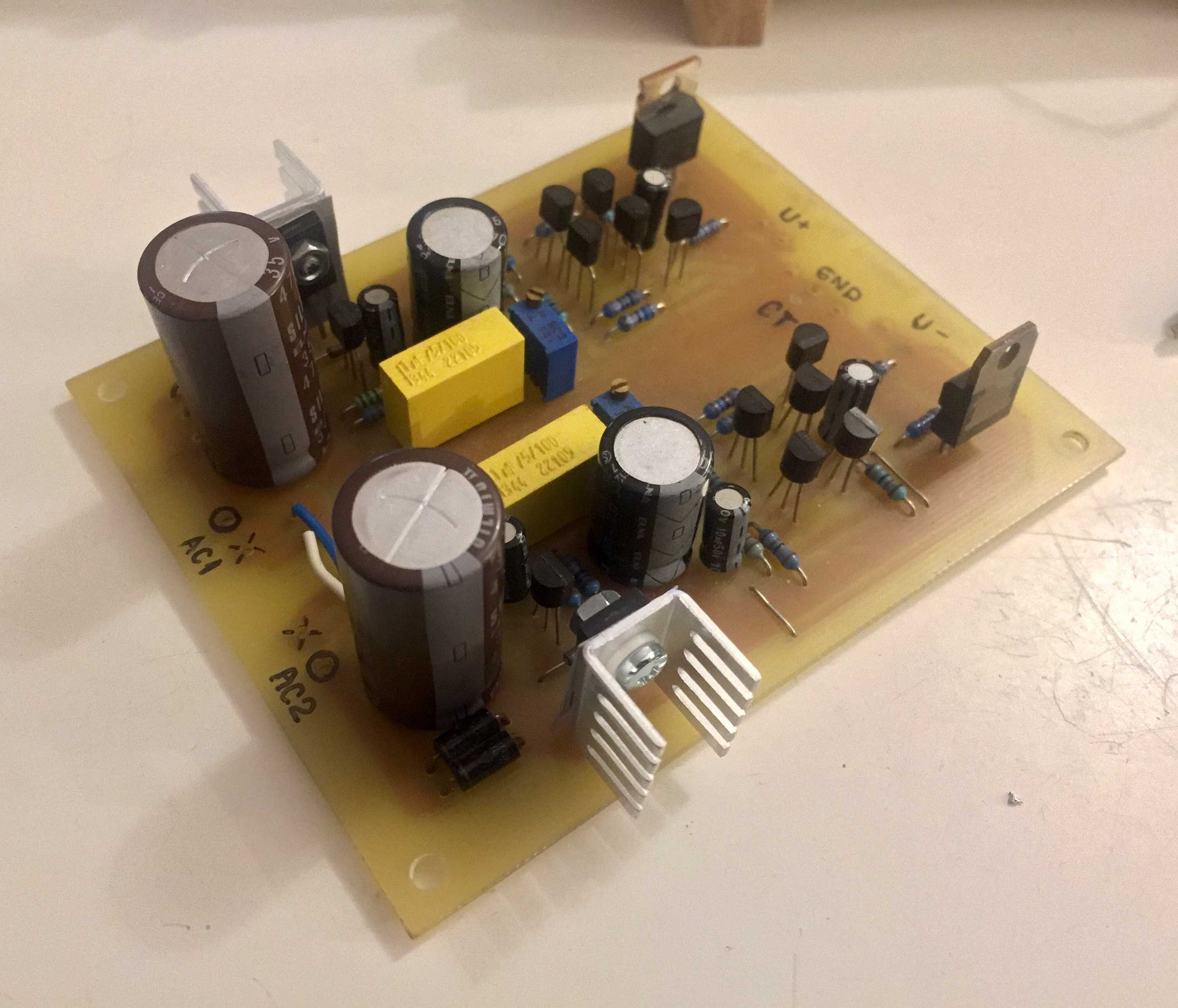

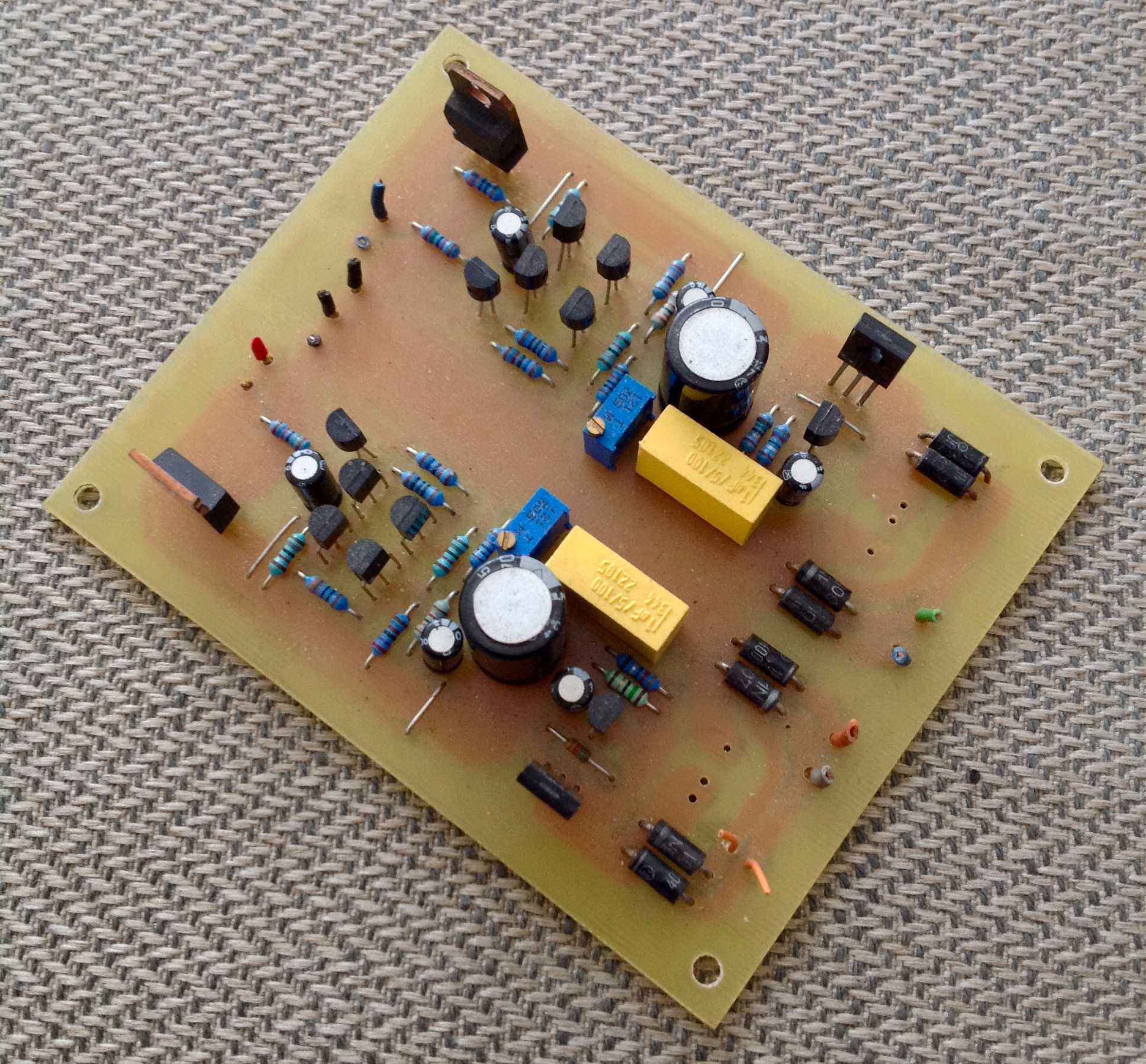

Good Gemini je priveden nameni, prepravljen mu je Grec, dodati kondovi i hladnjaci. Trafoima je izmeren ringing i dimenzionisani otpori za snabere. Uskoro ide i povezivanje, proba i podesavanje regulatora.


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Onda bi bio izvrstan izvor za DAC...naravno ne treba U-  samo +5V



prestružem na pola pločicu :smesna:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

ne moze ovaj



mislim moze, ali , nekoliko ali

pazljiva konstrukcija pojacivaca greske jer je finalni napon nizak

3A , gadjamo se malo - treba znati struju potrosaca, pa u skladu sa tim odrediti programsku struju, za koju ne verujem da treba vise od 50% na struju potrosaca

zasto - disipacija brte ........ kod serijskog regulatora se lako gadjas rasplozivim amperima, jer su latentne prirode ..... dok kod shunt rega sve fercera do max, ko amp A klase

dakle - ono podvuceno, pa se moze dalje razmislja

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

napisao sam sta treba, ne interesuje me max snaga ispravljaca/reg koji sad imas

izmeri struju koju vuce D10 na +5V grani



mada - uzevsi u obzir sve post regulatore u samom D10, nema sanse da cujes razliku izmedju korektnog serijskog i korektnog shunt rega

LT1083 sa korektnim pcb resava posao za napajanje takve skalamerije

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 2 časa, mutayu reče

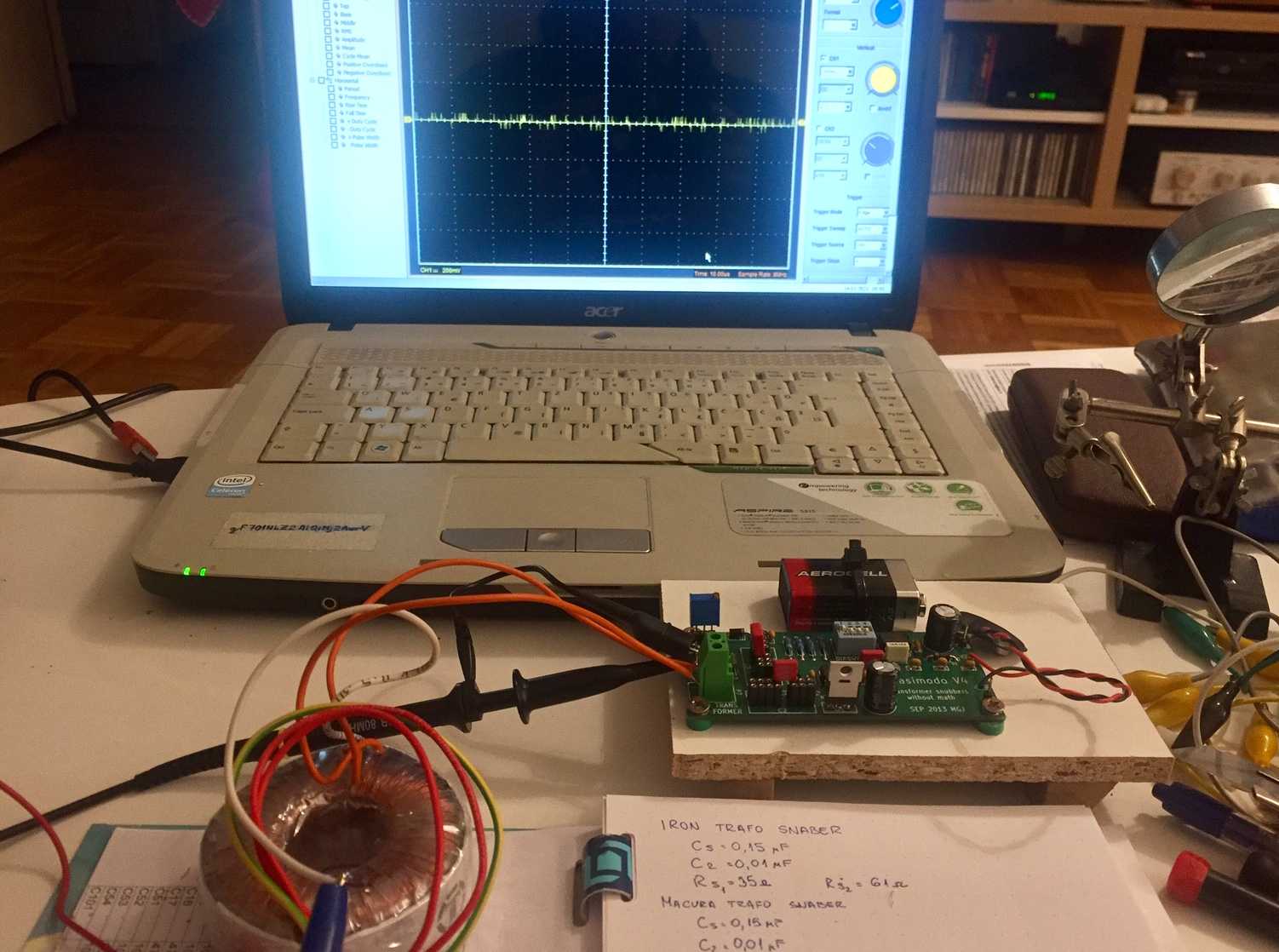

Masivna snaberizacija

Kako postavljas elemente za Macura trafo tj. gde ih postavljas ?

Na mom primerku Gemini-ja imam mesto za Rx i Cx - samo nisam siguran da li im je to namena...

I koje su vrednosti molim te, ne vidim sve sa papira - potencijalno bih dodao snuber i kod sebe.



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
7 minutes ago, krca44 said:

Kako postavljas elemente za Macura trafo tj. gde ih postavljas ?

Na mom primerku Gemini-ja imam mesto za Rx i Cx - samo nisam siguran da li im je to namena...

I koje su vrednosti molim te, ne vidim sve sa papira - potencijalno bih dodao snuber i kod sebe.



Postavljas ih na izvodima sekundara, pre Greca. Na mesto za Rx i Cx ubacis 330R-10nF kako je Zen predvideo ili dones trafo da premerimo Quasimodom Rx i onda ubacis CRC snaber tako sto vezes redno 150nf kondenzator sa izmerenim otporom Rx i onda 10nf paralelno njima.

Uzmi i procitaj ovo za pocetak, bice ti sve jasno: Link

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 1 minut, mutayu reče

predvideo ili dones trafo da premerimo Quasimodom

Pravljeni su u paru - Tvoj i moj - ne  bi trebala biti razlika tako velika da je potrebno merenje.... ?

Hvala

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
