bokiooo7

Alex, Xa topologija je dobra, medjutim preporucio bih ti malo veci napon, ako budes uzimao nove trafoe namotaj ih koji volt vise, vole fetovi malo veci napon, a o biasu i da ne govorim. Optimalno bi bilo preko 28 volti dc, ispod toga ce ti kao prvo klipovati na oko 100 -110 w a mozda i ranije ako mu nabijes bias. Gubi se napon na UGS pa klipuje ranije nego po racunici. Gledaj da bias bude sto veci, dobices ozbiljan zvuk sa oko frtalj volta po fetu. Za to ce ti trebati oko 150 w disipacije po kutiji. Po meni, ako ides na suvise mali bias, onda je bolje odraditi nesto sa bipolarcima, ali ako fetove ispostujes sa solidnim biasom, u ovoj topologiji dobijas pojacalo koje jeste tesko i greje se kao ludo, ali mu je jako tesko stati na crtu. Inace moj XA 100.5 je u stvari nesto izmedju XA100.5 i XA 160.5 jer mu je bias toliki da na 8 oma imam oko 150 wati u A klasi i to svira tako dobro da se dize kosa na glavi. Medjutim ako mu spustim bias na 100 milija po fetu, i dalje svira jako dobro ali nema tu magiju i taj punch na basu, i ulazi u klasu jako skupih pojacala ali ne moze vise da se kolje sa najskupljim Karanovim pojacavacem Za Xa sam koristio SK 102 evo i krive za oba pa pogledaj Evo i par slika buzdenog cirkulara i routera tako da se sa ovim jednostavnim alatom moze odraditi dosta toga, cisto da se dobije neka ideja

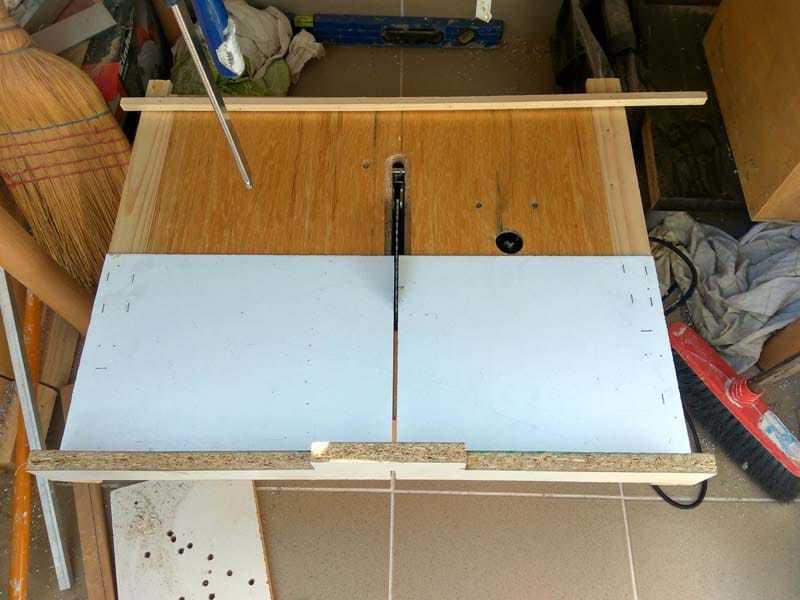

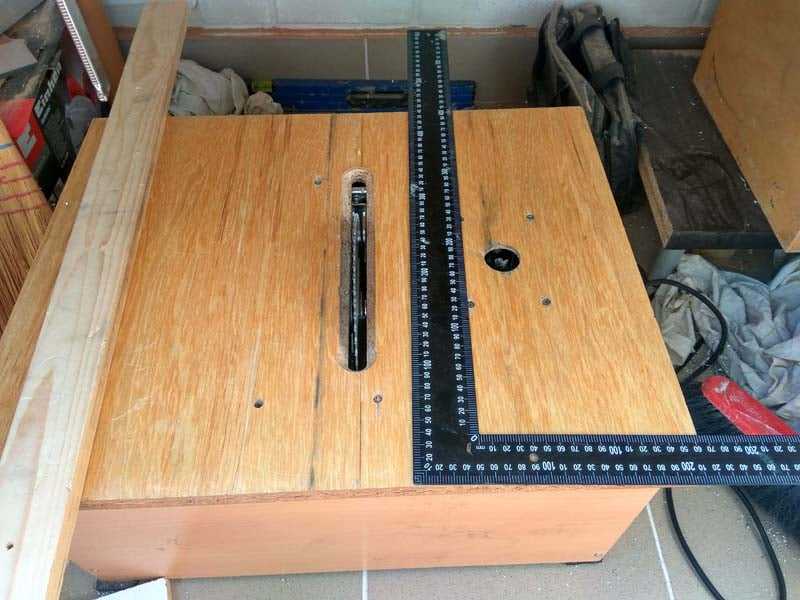

Hvala svima, nastavljamo dalje Borko Rec je o standardnoj XA .5 topologiji, odnosno Xa seriji Nelsona Passa, nije u pitanju ukrsteni Aleph. Ovde nisam pisao o tome jer je to komercijalna serija N.P. pa je protiv pravila foruma:) Sto se cirkulara tice, kupio sam obican Einhelov rucni cirkular, stavio ga odozdo na sto i skinuo njegov fabricki list, kupio Boshov za secenje aluminijuma, 1500 din u woby house i sekao sa njim. Vazno je da ga savrseno dovedes u nulu inace ces baciti materijal. Ja sam uspeo da isecem aluminijum debljine 15 mm bez problema i to sa svih strana flaha. Posle sam je obradio na frezeru koji je isto hoby alat, sa obicnim secivom za drvo. Posto jedna slika govori vise od hiljadu reci, slikacu radni sto pa ce sve biti dosta jasnije Alex, Monoblock rules, nista jedna kutijica !

Ama bolje u dve kutije, ima vise da se radi i da se uziva u procesu. A i uzeleo sam se malo Aleph farbe, cisto da se cuje. Inace kutije su vec razbusene i spremne da prime neku verziju Turbo F5 ili malu supersimetriju, nesto poput 30 -tke, ako mi se bude opet kopalo po iznutricama, samo bih natrpao 6 komada po kvadrantu u slucaju supersimetrije, i biasa koliko moze da izdrzi. Kutija je dizajnirana da moze da izdisipira oko 180 wati na oko 30 stepeni iznad ambijenta. Kuciste je celicno, da bi disipacija isla na hladnjake i da elektroliti ne trpe temperaturni stres, prednja ploca nosi greceve. Oprobana sema i radi dobro : Bitno je da se svajsuje, ponovo smo u igri

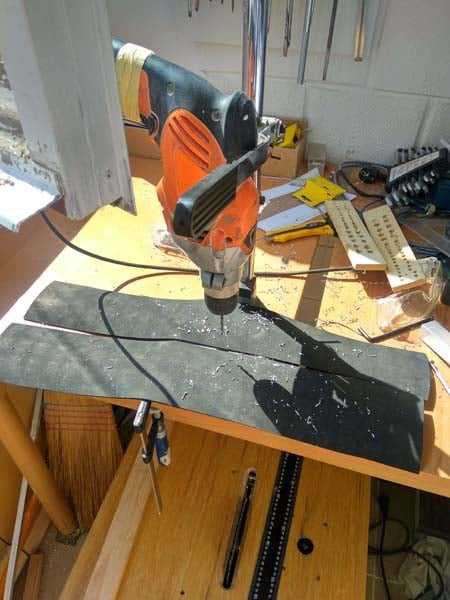

Kolege forumasi, pozdrav svima ! U zadnjih godinu dana nisam bio aktivan na forumu iz vise razloga, mnogo posla i slicno... Posle zavrsetka XA stotke zaista nemam potrebu da bilo sta menjam, jer neskromno govoreci, to je nesto sto se moze slusati do kraja karijere audiofila, i za mene je jednostavno nesto najbolje sto sam cuo. Poredeci ga u mnogim sistemima jednostavno mu se ne moze prici, tako da apelujem na kolege forumase koji su poceli projekat ( Alex, Shone ) da zavrsavaju pricu jer imaju sta da cuju Ali da se vratimo na temu : Posto me je uhvatila dosada i DIY manija, odlucih da iskoristim plocice od mog Alepha 2 i da ih uz malo modifikacija pretvorim u Aleph 60. Kutije sam sam projektovao u Cadu, prednju plocu sam takodje izrezao sam na obicnom cirkularu ( kupio sam list za aluminijum, i ide kao puter ) a ivice oborio obicnim frezerom za drvo, opet islo kao podmazano, tako da nije nemoguce sve odraditi sam. Izbusio sedamdesetak rupa, urezao tridesetak navoja i eto kutije Sledi farbanje , priprema za eloksazu i ispisivanje fonta na prednjoj ploci. Evo par slika, kad krenem sa elektronikom javljam se ponovo ...

Evo i mene malo na forumu... Nista ne lemim pa sam se malo ulenjio od hi fija... Inace slusao sam ovaj Bajlagov uradak, super svira, raskosno, puno i sa super scenom. Neka je novom vlasniku sa srecom i neka ga dobro sluzi. Sad je red da se radi nesto novo...

Zzz, Hvala za objasnjenje

Hvala ZZZ, Uzgred, koju flux pastu koristis? Ovi rasteri sa you tuba nisu mali i njih lemim bez problema, ali ima mnogo manjih i sitnijih, tu mi tecni kalaj ne pomaze, moracu sa konkavnim vrhom kao sto si predlozio.

Da napomenem, ja sam jos ''zelen'' sa igranjem u SMD, tako da mozda nisam merodavan da dajem neki sud... Ovo sa tecnim kalajem je u redu ako imas dobar tecni kalaj i znas da radis. Ja sam probao sa BAKU tecnim kalajem i ne ide tako lako, ako je raster medju nozicama malen tecni kalaj se jednostavno hvata i pravi kapljice medju nozicama... meni je lakse da radim sa dosta fluxa i standardnim manjim vrhom za lemilicu, kao sto je Impuls rekao. Ako imas dobro povecanje slike ( mikroskop ili bas dobra lupa ) uz malo vezbanja mozes da zalemis i najmanje rastere sto se SMD a tice. I to jedan po jedan ako treba Fazon je spreciti oksidaciju sa fluksom i samim tim kalaj se hvata samo tamo gde treba. Posle se sve lepo ispere sa isopropil alkoholom i sve bude bukvalno fabricki. Ona punija gospodja iz I Fixa ( you tube lekcija ) je sve lepo objasnila. P.S. Ako ovu temu cita neko iskusan i zna koji flux je najbolji molio bih za preporuku.

Inace evo i malo linkova za pokaznu vezbicu

Duvaljka i nije potrebna da se lemi vec da se skinu komponente koje imaju mnogo nozica, na to sam mislio, a ovo za lemljenje Impuls je u pravu. Dobar vrh i flux su tu vazni. Inace interesantno je koliko su kvalitetno stare pc ploce i graficke karte napravljene. Na par njih sam skidao i lemio desetinama puta razne elemente sa 30-40 nozica i ni jedan jedini pad se nije odvalio ili pomjerio. Odlicna stvar za vezbu.

Pozdrav Shonne, Ja sam prije par meseci kupio Baku 909, ima duvaljku, regulator voltaze ( ni sam ne znam za koji ce mi taj regulator na lemilici ali eto ) i naravno lemilicu. Sto se duvaljke tice radi pristojno, sa njom mozes skinuti sve smd elemente sa mnogo nozica bez ikakvih problema. Vidim da baku pravi dvije vrste, jednu sa malim kompresorom unutar kucista od same lemilice i drugu sa ventilatorom u drsci. Ja sam uzeo ovu drugu. Za sada radi i ne pravi probleme. Imam i tri nastavka za duvaljku. Sto se lemilice tice nije bas bog zna kakvog kvaliteta ali radi posao. Vrh koji sam dobio sa njom je ok, i radi kako treba. Vece vrhove koje sam dokupio u istoj radnji, da bih odlemljivao vece komade elektronike, na malo vecim temperaturama lemilica jede jako brzo, tako da treba voditi racuna i spustati temperaturu da vrh ne trpi stres. Sama drska lemilice je prava kineska, krta i jeftinog kvaliteta pa i tu treba paziti. Ja sam svoju malo dotegao i drsku sa navojem zategao izolir trakom tako da sad dobro radi posao. Sve u svemu ako ti je potrebna duvaljka ova ce ti zavrsiti posao. Uzmi neku bez regulatora voltaze i to je to. Sto se lemljenja SMD tice potrebno je malo vjezbe i onda sve tece glatko, cak je bolje i prakticnije od standardne velicine za lemljenje. Trebace ti par nedelja da savladas lemljenje i steknes osecaj, kasnije ces lemiti i elemente od 40 nozica bez problema. Treba ti i dobar flux, bez njega nista. I naravno minimum dobra lupa ili neki mikroskop ako hoces da ides na bas sitne stvari. Sa srecom

Evo da se i ja zahvalim Bokiju i kazem par reci o prezentaciji. Iskreno, kada sam dosao i video polozaj kutija i prostor u kom ce se prezentacija odrzati, bio sam pomalo skeptican da ce se kutije moci izboriti sa okruzenjem. Medjutim, poslije prvih par taktova postalo mi je jasno da sam pogrijesio. Kutija je sa lakocom napunila kompletan prostor. Odlicna scena, zavidan i zdrav bass, jasan artikulisan glas i dobra dinamika su glavne odlike ovog zvucnika. Poprilicno neutralnog karaktera i bez upliva lazne sminke u zvuku, ova kutija daje jedan zdrav i posten zvuk, koji lako uhvati paznju slusaoca. Ono sto je mana dosta velikog broja bookshelfova je da kompleksan materijal znaju da komprimuju i da se pomalo ''zbune'' kad se opterete. Notaxa nije bilo briga sta ste mu pustili. Jednostavno je zvakao sve i odradjivao posao sa lakocom i zavidnim kvalitetom. Klasika, jazz, pop, rock i ostali zanrovi su radili podjednako dobro. Na kraju nam je Boki, da bi demonstrirao da je kutija konstruisana da svira bukvalno sve, pustio Rammstein i Rage Against The Machine. Nootax je sazvakao i njih, odradio posteno svoj dio posla i nije obrukao konstruktora. Sta vise, mogu reci da je posao jako dobro odradjen. Ako bi Boki ozbiljno poradio na marketingu i organizaciji mislim da bi sa Notaxom sto se kvaliteta tice, vrlo brzo nasao svoj put do korisnika. Boki, zelim ti puno srece i uspeha, i jos jednom, hvala na prezentaciji.

Bokijevu kutiju sam cuo i mogu samo da kazem da ce oni koji dodju biti prijatno iznenadjeni. Ja dolazim, da je cujem u novom okruzenju i popijem koje pivo. Vidimo se

Super rad, kad budes imao vremena opisi zvuk malo detaljnije

Jeste Alex, taman kada smo imali nesto sto je u prodaji a ono prestalo da se proizvodi... Sramota... Moramo ici na noviji model... Cekamo da ti i Shonne, sklepate to, pa da cujemo utiske...

Alex, Jako lijepo ispalo ovo pojacalo, odlicna kutija i uredan rad. Hi fi zabavi nikad kraja, vazno je da se nesto mijenja, svaka promjena u zvuku dobro dodje, a sa njom i neko novo iskustvo u nasem hobiju. Da te u zdravlju sluzi

Alek, Vodi racuna kad budes razlemljivao te kondenzatore sa plocice, dvoslojna je i vodovi su jako tanki pa se sve to da ostetiti jako lako. Samo sugestija. Sto se porucivanja tice imas mnogo dobavljaca koji to rade odavde, izaci ce te otprilike oko 50% vise od cene na sajtu. Dobre kondove imas i na Hi Fi colective, postarina nije velika, oko 5 -6 funti. Ja od njih porucujem redovno. Pogledaj http://www.hificollective.co.uk/components/capacitors.html

Iskreno nisam upoznat sa topologijom tog plejera, medjutim, ono sto mozes da uradis je sledece, pogledaj koji su mu opampi u izlazu pa stavi neke malo '' mekse'' mozda dobijes ono sto trazis. Pogledaj i vezne kondove ako ih ima, mozda se i njihovom promjenom za kvalitetnije dobije neka promjena, odnosno neka nova farba u zvuku koja ce prijati uhu. Ne treba ocekivati cuda, ali eto... Par ideja...

SuperFi, Sad ih pusti da purnjaju i da rade, da se malo ta svjetla usviraju Inace, izgledaju predobro !

Dobro izgleda taj Salas, mogli bi nesto da odradimo u septembru po tom pitanju....

Vladd, Nema tu nikakve sujete. Evo, ti pomozi Miletu i upeglaj semu, sa sve vrijednostima elemenata, nacrtaj i izbaci je na forum, a ja cu je prvi rado napraviti. Jako interesantna spravica i moze se sklopiti za jedno popodne, a sam osjecaj obrtanja pota bez zadrske daje nam hi end pricu

Mile je potrosio svoje vrijeme i ulozio trud da ovaj projekat predstavi forumu. Mislim da je poenta ovog foruma upravo to, da razmijenimo misljenja i iskustva, i da pomognemo onima koji bi da nesto nauce. Ne ulazim u to da li ovaj projekat radi ili ne, i da li je potpuno funkcionalan i da li moze bolje. Medjutim, mislim da komentari vezani za navedenu temu, iz konstruktivnih polako prelaze u kritike bez neke velike poente. Mislim da se na taj nacin obeshrabruju mnogi koji bi da ovde nesto postave, i na kraju cemo doci do toga da forum izgubi svoju pravu namjenu, a to je DIY.

Super je Life Force, slusao sam ga u par navrata i dobro to radi... Cestitke...

Hvala za ideju Mile, interesantno resenje.

Ovo izgleda predobro !
