Iskra pojačalo NOM-01/25

Preporučeni Komentari

Pozdrav, ( prvo izvinite za moju gramatiku ...)

odlučio sa popraviti odnosno izraditi pojačalo sa 2xEL34 PP i 1x ECC83 na osnovi šasije starog Iskrinog pojačala NOM-01/25. Na šasiji su ostala podnožja lampi , mrežni i izlazni trafo.

Dali neko možda ima šemu za to pojačalo. Na forumu sam zapazio, da ima forumaš Beli slično šasijo pojačala, ali mi se ne javlja na poruke. Dali mi neko može pomoči , da ga kontaktiram ?

Dodajem i foto moje šasije.

Puno pozdrava iz Slovenije

Marko



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

@Zen Mod može da ti pomogne i verujem da hoće, modifikovao je takvo Iskrino pojačalo, kad se bude vratio iz USA

do tada pretraži njegov blog, ima link na naslovnoj strani foruma, ako se dobro sećam ima jedna tema u vezi tog pojačala

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

batali , bez prepravke izlaznog trafoa ne ide

kod tebe je evidentno 100V izlaz , tako da nemas odgovarajuci izlaz za 8 ili 16 ili 4 oma

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Može da se iskoristi šasija i mrežni trafo, ostalo mora novo. Izlazne lampe nisu od istog proizvođača koliko vidim, a podnožja svakako moraju nova. Ima puno šema sa EL34 ili 6V6 samo treba naći odgovarajući izlazni trafo i proveriti raspoložive napone na sekundaru mrežnog trafoa. Ako baš treba da bude kao original, onda ide kao PA pojačalo na zvučnike sa trafoom za 100V sistem.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Momci puno hvala za gomilu koristnih informacija. Izlazni trafo več je drugi, za EL34 PP (nije za UL) i sa 8 oma izlaza. Podnožja če da budu od keramike. Mrežni trafo ima napone 2x 295 V, 1x 10 V, 1x20 V. Vjerujem, da sta ova mala napona za podešavanje biasa, pa bi shema morala biti ili bez nastavljivanja biasa ili u tom okvirima napona.  Tražim neku upotrebljivu Iskrinu šemu radi nostalgije i da bude što više u Iskrinom duhu... I lampe ču da "uparim". Završio sam sada sa kompletiranjem šasije ( prekidač, kučište osigurača, mrežni konektor) Sada bih se bacio na " unutrašnje organe"... ;-)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

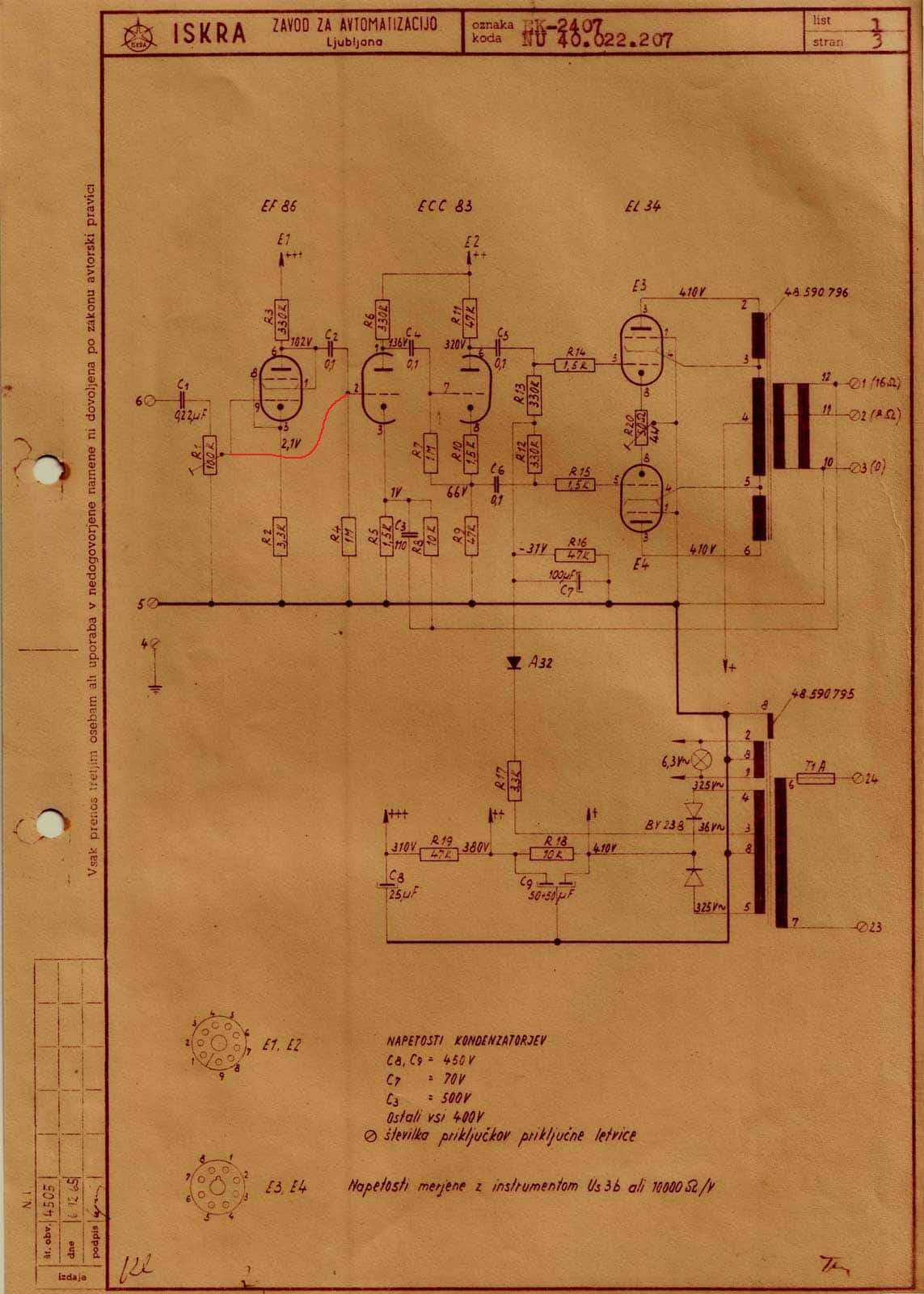

@neskor ; na onoj povezavi je samo shema " Kinoojačevalne naprave". Dali bi još moralo bit i drugih shema ? Pregledao sam i Zen Mod blogove ....

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
13 hours ago, yakuza said:

Momci puno hvala za gomilu koristnih informacija. Izlazni trafo več je drugi, za EL34 PP (nije za UL) i sa 8 oma izlaza. Podnožja če da budu od keramike. Mrežni trafo ima napone 2x 295 V, 1x 10 V, 1x20 V. Vjerujem, da sta ova mala napona za podešavanje biasa, pa bi shema morala biti ili bez nastavljivanja biasa ili u tom okvirima napona.  Tražim neku upotrebljivu Iskrinu šemu radi nostalgije i da bude što više u Iskrinom duhu... I lampe ču da "uparim". Završio sam sada sa kompletiranjem šasije ( prekidač, kučište osigurača, mrežni konektor) Sada bih se bacio na " unutrašnje organe"... ;-)

ako izbacis EF86 i vezes ulaz na resetku prve polovine triode ECC83 to bi mogao biti solidan ISKRA izlazni pojacavac snage ,

pitanje , zar taj mrezni trafo nema i 6,3V~ namotaj za grejanje lampi ?


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Da, zaboravio sam na napone za grijanje, ima 5V za GZ34 i 6,3V za ostale lampe.  Da, prosmatrao sam tu shemu, muči me samo onaj napon od 36V ( kojeg sad nema na mrežnjaku, koji se dovodi za bias. Morao bi promjeniti i način rada EL34, pošto nemam izlaznog trafoa za ultralinear. Možda Zen Mod ima još neke slične Iskrine sheme ?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
On 11/12/2019 at 12:00 PM, чика-Брка said:

to pojacalo na koje mislis je zavrsilo kod mene.

ali nije taj model.

trafo ima i 100V i 16 oma izlaze.

:cheers:

Dali si možda probao izraditi shemu prema ostacima ispod šasije ?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Mozda je najbolje ici na 2x20W Stereo blok varijantu sa 2x6V6 i 1XEcc83 po kanalu a bazirano na ISKRA topologiji , mislim da bi taj mrezni trafo takvu Stereo varijantu mogao da napoji ,ipak sve zavisi od toga ima li dovoljno mesta na sasiji za tako nesto .

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

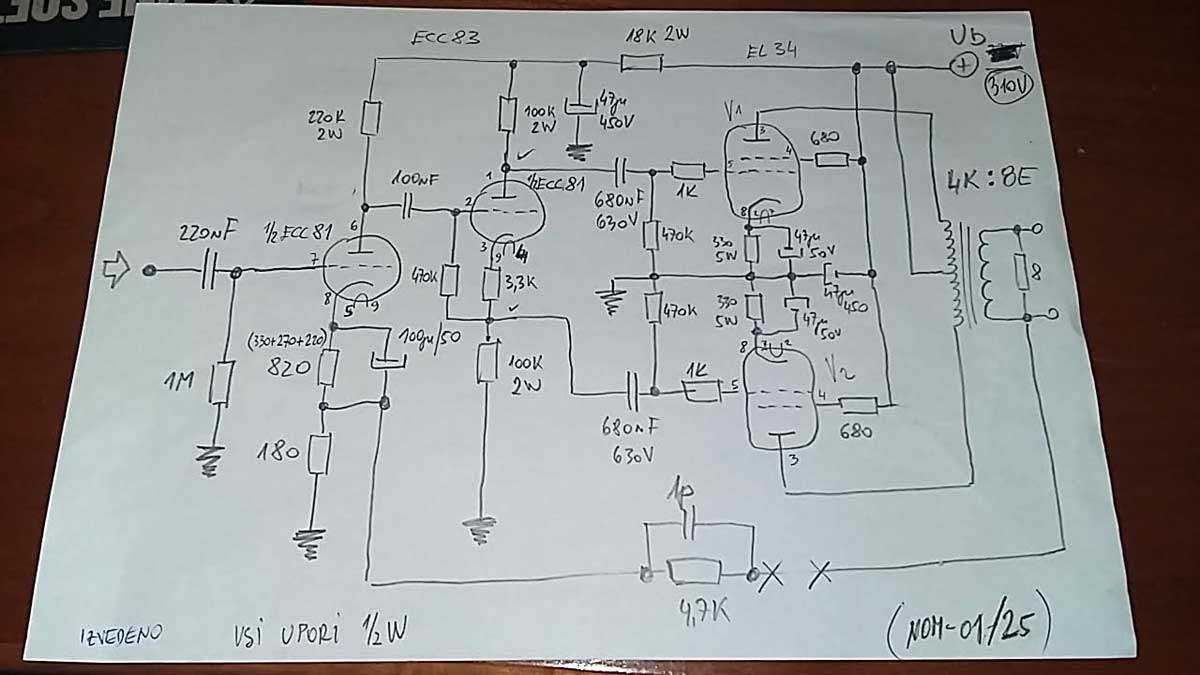

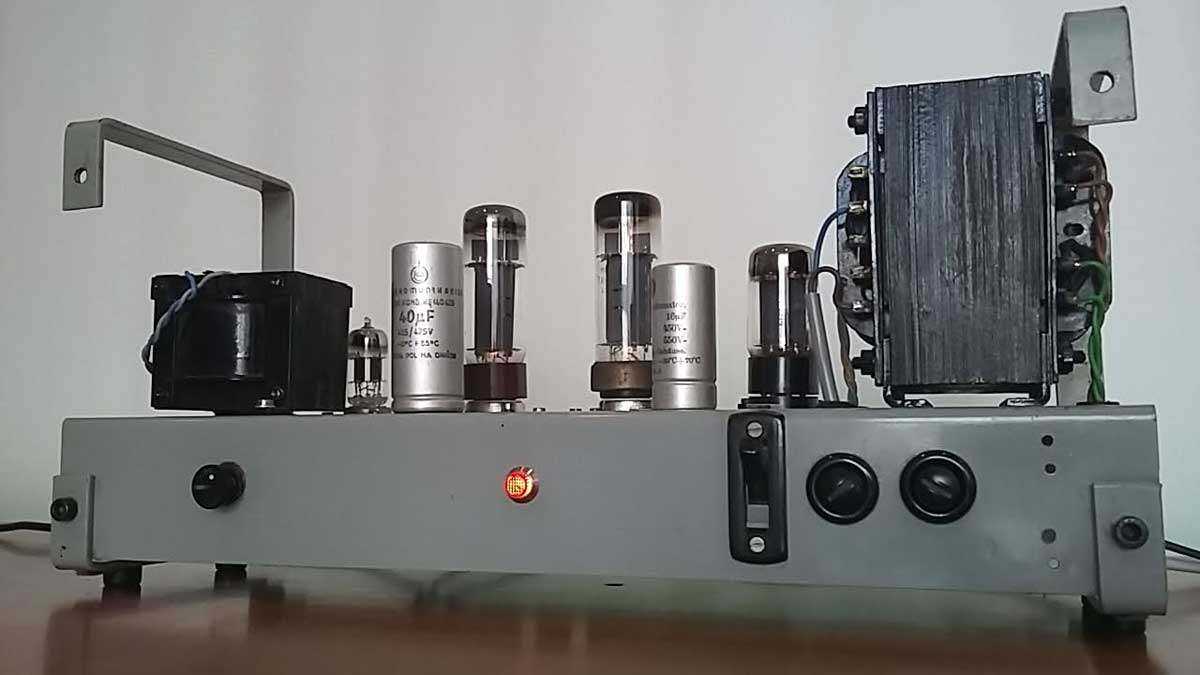

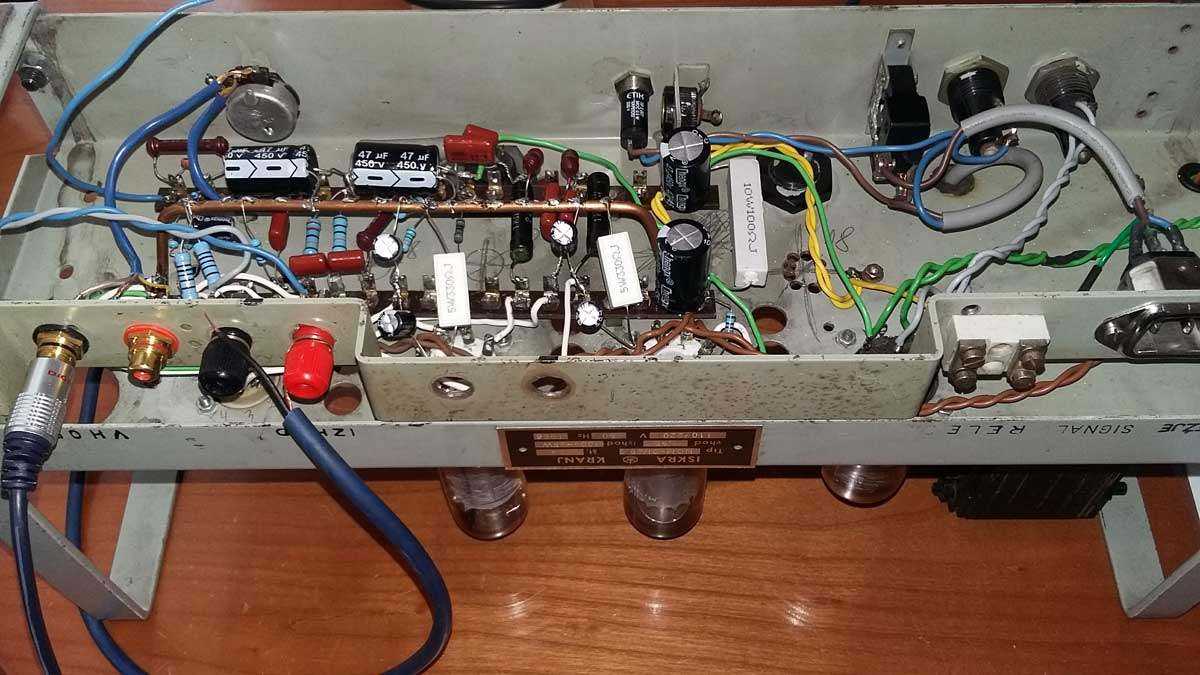

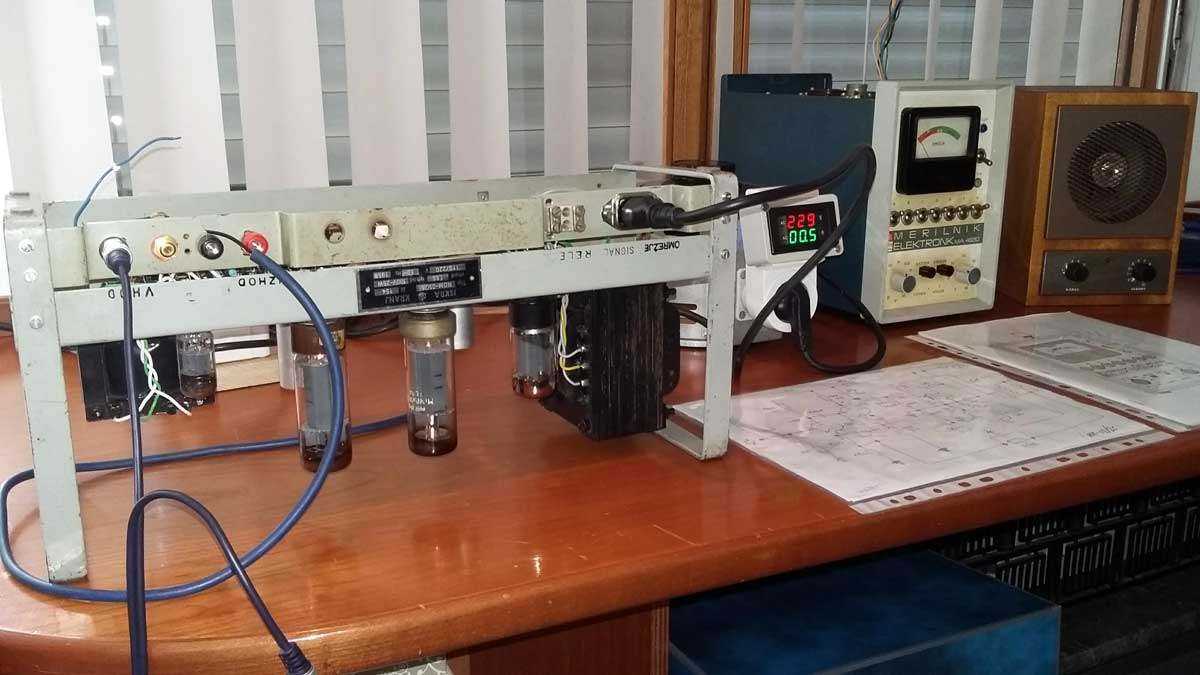

Evo, uspio staviti u život ostatke Iskrinog lampaša sa početka priče........Hvala svima na podršci i savetima. Zvuči odlično, bez bruma i zujanja...;-))

zip.zip

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
17 minutes ago, yakuza said:

Evo, uspio staviti u život ostatke Iskrinog lampaša sa početka priče........Hvala svima na podršci i savetima. Zvuči odlično, bez bruma i zujanja...;-))

zip.zip 1.6 MB · 3 downloads

:punk:



jedino si na semi zaboravio masu sekundara










Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

pozdrav!

pohvala za pojacalo.

(mozda i bolje ovo za masu negativne povratne...jer je nema...a mozda nece ni trebati ?)

pitanje: je li napajanje CRC / od kuda se "uzima" struja za napajanje anoda izlaznih tj. ako je nakon R (100 ohm), je li otpornik vruc/usijan?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

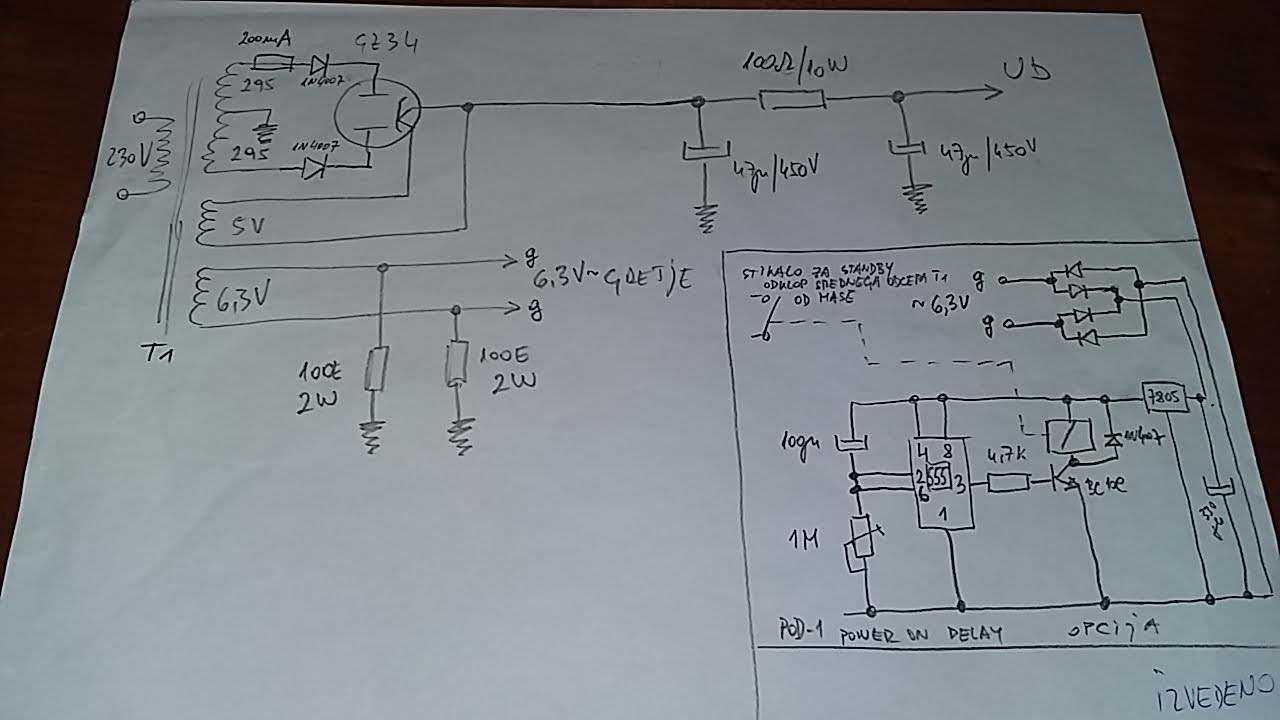

Da, napajanje je CRC i struja se uzima posle 100 ohm/10W otpornika. Malo vruč ali nije usijan.



Napajanje za NOM-01-25.jpg

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

struja tu ni u ludilu ne prelazi 100mA, tako da je disipacija reda 1W

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Na katodnih otpornicih 330ohm izmereno je 30V. Ukupno pojačivač troši 0,5A struje. Na CRC otporniku ču izmeriti napon, pa javim.

Kako je vaše mišljenje o upotrebi kasnjenja uključivanja anodnog napona poslje 1 minute zagrijavanja cijevi ?  Na nekim forumima kažu, da se to upotrebi samo kad se upotrebi greatz usmerivač....Kakva su vaša iskustva ?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

GZ34 daje dovoljno vremena ostalim cevima da se ugreju i dobiju napon

kasnjenje anodnog napona je OK , ali nije preterano neophodno - dokaz su cevni uredjaji koji su godinama koristeni upravo tako , pa opet nisu crkavali ko kokice

postoje cak i misljenja da je veca steta ako se naglo dovede visoki napon na vec zagrejane cevi

idealno bi bilo imati poseban trafo za grejanje svih cevi (osim GZ34, koja bi trebalo da ostane i sa grejanjem na trafou za VN) a da se preko tajmera ukljucuje mrezni napon za  taj drugi trafo ...... onda GZ34 polako podize napon i ihaj



ako bi se koristio poluprovodnicki Graetz umesto GZ34 , onda ......... ili timer da prekida vod mase prema potrosacima , ili jos bolje - kako rekoh dodatni trafo za grejanje cevi, pa tajmer za VN trafo

no, kako imas GZ34 na mestu, ne brigaj brigu
