A pcb? :laugh1tooht: Eto ovo mogu da slozim na i rasteru ptp pa da probam.

Problem kod ovog kao i kod CF sa PCC88 je što je potreban kond na ulazu i na izlazu plus ima kond na ulazu u amp

ja kablove ne čujem ali čujem farbu od kondezatora,

ali ako je fabrički uređaj i ako ne otvorim i ne vidim kondezatore onda ih ne čujem :sarcastic_hand:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Neko me je pitao da li moze da se izbaci kondenzator na ulazu AX11 ako na predpojacalu postoji izlazni kondenzator, odgovor je da ali samo u slucaju ako je potenciomer za jacinu na ulazu predpojacala. Ako se potenciomer za jacinu stavi na ulaz pojacala sto je u samogradnji najcesci slucaj onda je kondenzator neophodan bez obzira sto u signalu ne postoji DC. Razlog za ovo je DC offset pojacala, da bi offset bio sto manji potrebno je upariti diferencijalni par na ulazu odrzavati oba tranzistora na istoj temperaturi, oba tranzistora moraju imati isti napon na kolektorima i na kraju istu struju kolektora ali i istu struju baze. Otpornici na bazama su sa ulazne strane izmedju baze i mase a sa druge strane izmedju baze i izlaza pojacala i ova dva otpornika su iste vrednosti. Ako uklonimo ulazni kondenzator i postavimo potenciomer u pocetni polozaj ulaz je spojen na masu tako da uz 22k imamo jos i 2k2 u paralelu i time smo 'rasparili' diferencijalni par, a cesto moze da se vidi kako membrana zvucika seta napred nazad kako se okrece potenciomer... slicno vazi i kod predpojacala zato postoje kondenzatori sa obe strane P6. Pokusao sam da pojednostavim objasnjenje problem je slozeniji.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, mamlaz said:

A pcb? :laugh1tooht: Eto ovo mogu da slozim na i rasteru ptp pa da probam.

Problem kod ovog kao i kod CF sa PCC88 je što je potreban kond na ulazu i na izlazu plus ima kond na ulazu u amp

ja kablove ne čujem ali čujem farbu od kondezatora,

ali ako je fabrički uređaj i ako ne otvorim i ne vidim kondezatore onda ih ne čujem :sarcastic_hand:

čujem farbu od kondezatora

ako koristis jeftine i prosecne, da.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Mile, može li jedno pitanje?

Zašto si izostavio degenerativne otpornike na diferencijalnom ulazu? Znam da je to uvek kompromis jer hoćeš-nećeš uneće malo šuma ma kako dobri bili, ali će skratiti vreme oporakva dif. para nakon prolaznog udara, odnosno skratiće Toff i malo smanjiti izobličenja smanjivanjme faktora pojačanja. Koliko znam, ovo se smatra veoma poželjnim.

Čisto me zanima, ako te ne mrzi.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, dvv said:

Mile, može li jedno pitanje?

Zašto si izostavio degenerativne otpornike na diferencijalnom ulazu? Znam da je to uvek kompromis jer hoćeš-nećeš uneće malo šuma ma kako dobri bili, ali će skratiti vreme oporakva dif. para nakon prolaznog udara, odnosno skratiće Toff i malo smanjiti izobličenja smanjivanjme faktora pojačanja. Koliko znam, ovo se smatra veoma poželjnim.

Čisto me zanima, ako te ne mrzi.

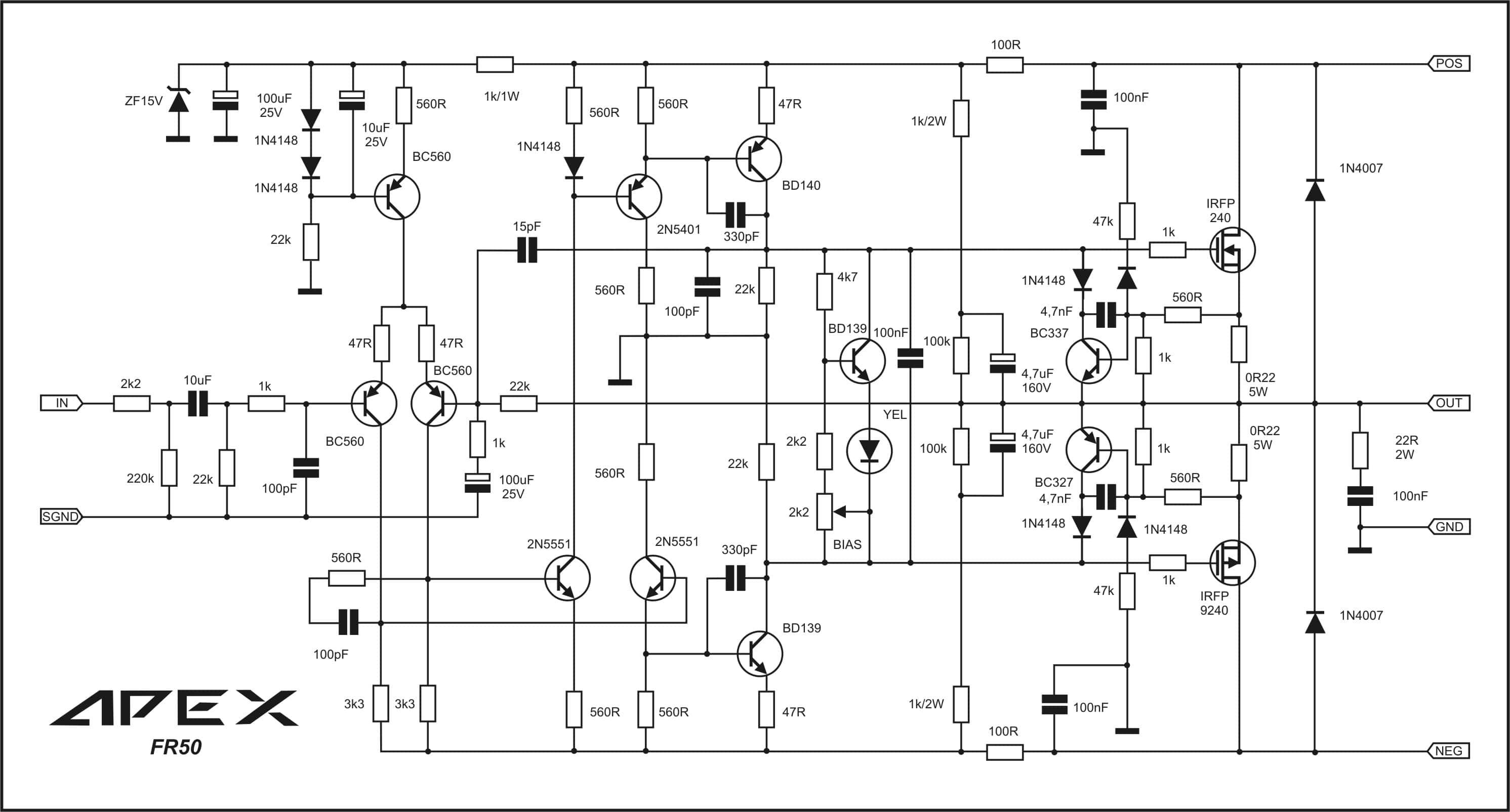

AX11 je deo najjednostavnije serije pojacala zato sam otvorio temu 'Studio Reference Amplifier' ali nije tako popularna iako su konstrukcije ozbiljnije, evo za poredjenje FR50.

APEX FR50.JPG

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
On 10/18/2016 at 1:50 AM, mamlaz said:

Interesantno je da je bolji zvuk sa manjom mirnom strujom, nisam mogao da idem do 100mA zbog hladnjaka ali na nekih 70mA je lošiji nego na 30mA

Pa mirna struja ne znaci bas "dublji" rad u A klasi, vec veci ugao provodjenja i nekakav "prilazak"(od 180-200-220 stepeni provodjenja) a klasi(koja predstavlja rad 360 stepeni), a realno postoji preklapanje rada oko nule i moguca tranzijentna izoblicenja.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

To mi je jasno, sem toga, pregledao sam 4-5 šema tvojih pojačavača snagei i znam za ovaj model. Pa nemoj mi reći da bi dva emiterska otpornika u ulaznom dif. stepenu baš toli zakomplikuju stvari, uprkos dobro poznatim prednostima tog pristupa?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Po meni je to dizajn takav kakav je, minimalisticki a da lepo radi. Moze d se doda par otpornika, da malo koriguju neidealnost uparivanja, minimalno uticu na gain, ali ovako je jednostavnije, jedino je imperativ sto preciznije uparivanje, uvezivanje pod isti hladnjak oba tranzistora, i nema vecih problema.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
40 minutes ago, dvv said:

To mi je jasno, sem toga, pregledao sam 4-5 šema tvojih pojačavača snagei i znam za ovaj model. Pa nemoj mi reći da bi dva emiterska otpornika u ulaznom dif. stepenu baš toli zakomplikuju stvari, uprkos dobro poznatim prednostima tog pristupa?

Postoji verzija sa otpornicima u emiteru takozvana 'bimo mod' ja sam semu uradio na brzinu i kasnije nisam hteo nista da menjam. Za svaku podeljenu semu mislim da ima mesta za unapredjenja ali to cesto preraste u novo pojacalo kao sto je od AX11 nastao FR50 ciju semu nisam slucajno postavio za poredjenje. Cesto neka 'greska' u dizajnu da specifican zvuk i ljudi kasnije ne prihvataju novu poboljsanu verziju.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

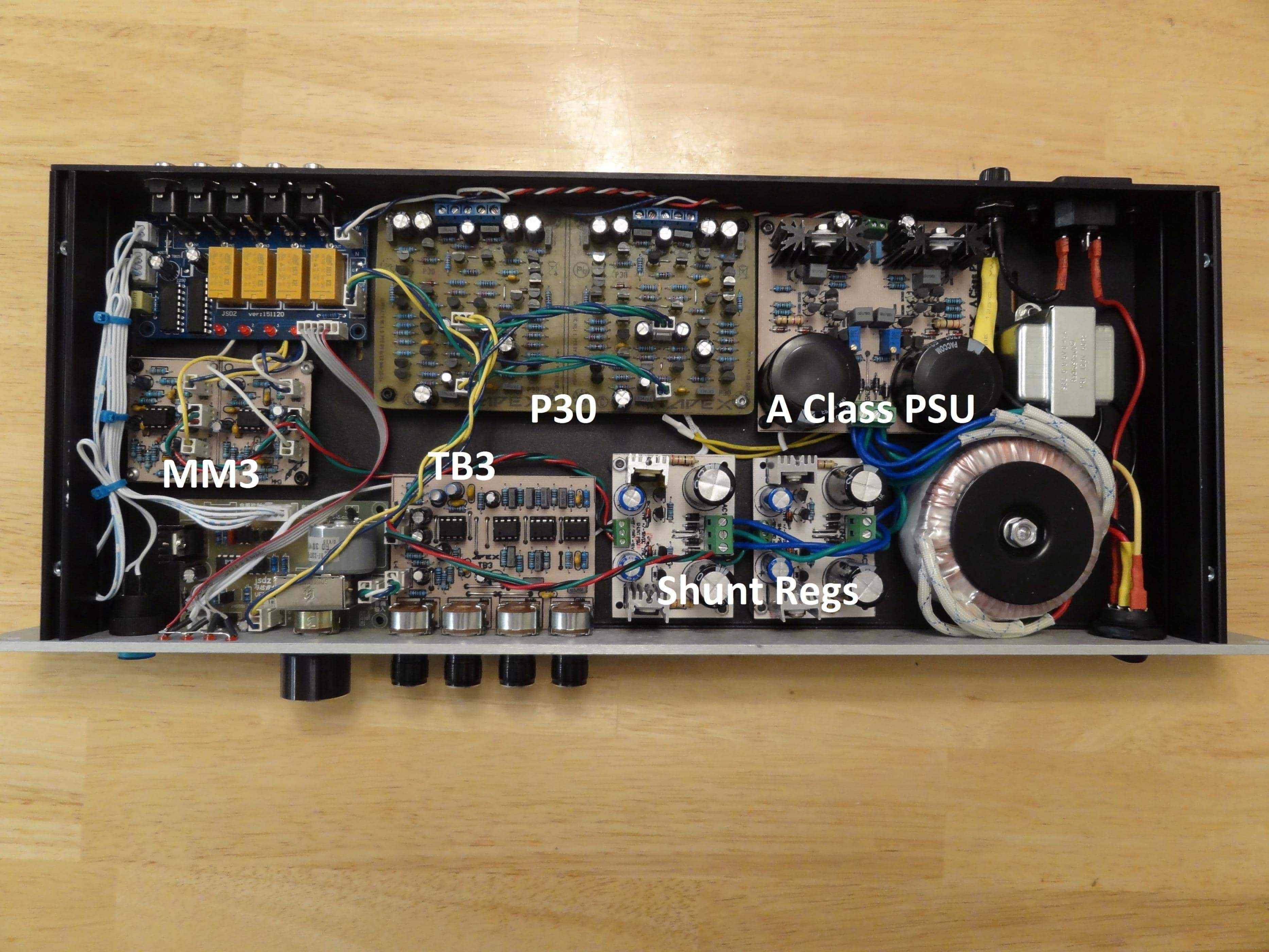

35 minutes ago, bnb said:

Apex,

Jesu li ovi u foliju uvijeni MKP kondenzatori ulični(osvetljenje) ili iz veš mašine?I koje vrednosti?

Nisam obratio paznju na kondenzatore tek sad vidim da to nisu standardni elektroliti... postavicu pitanje na forumu koje kondenzatore je koristio.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ovo deluje baš ubedljivo, neko se očigledno dobro potrudio
