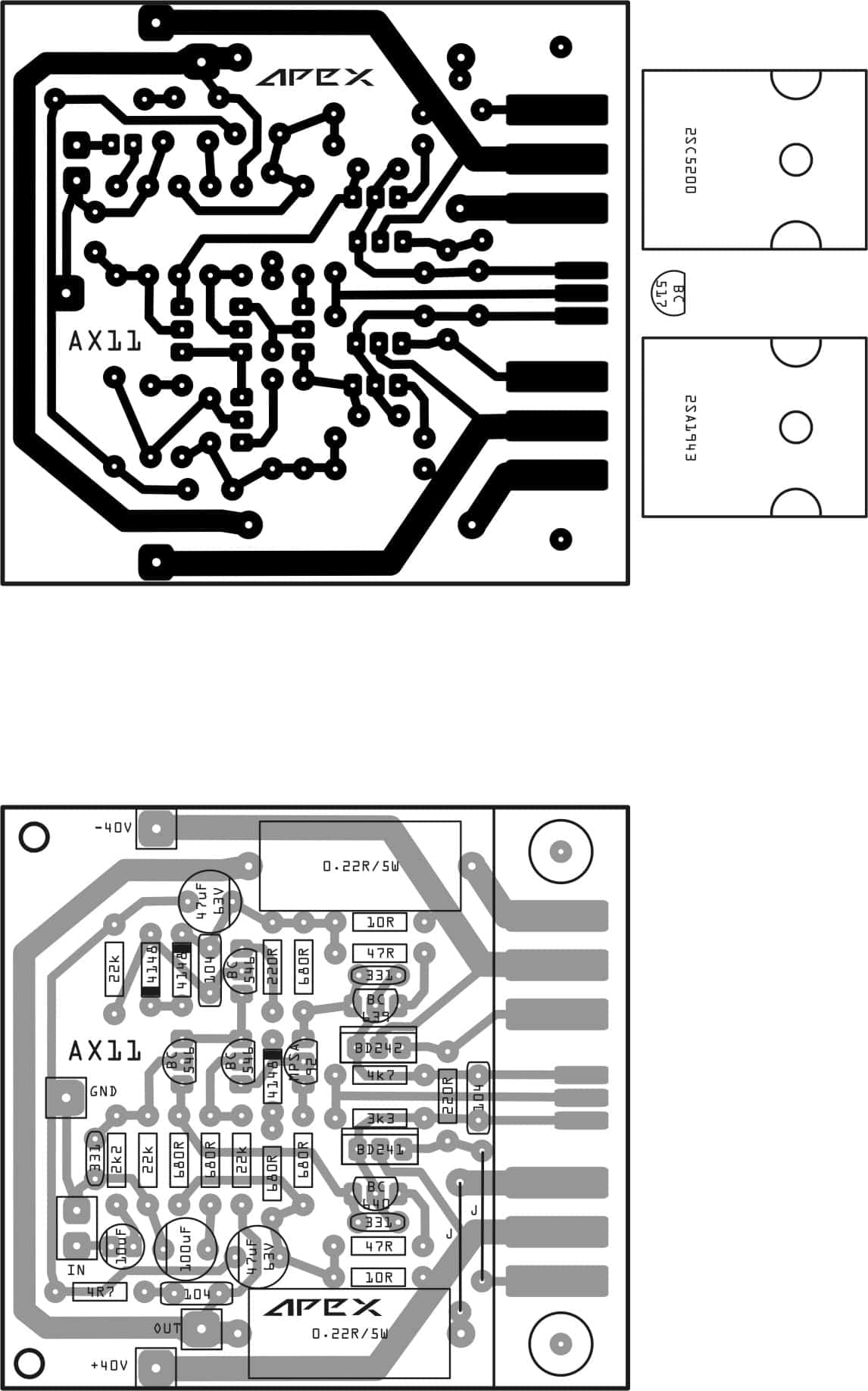

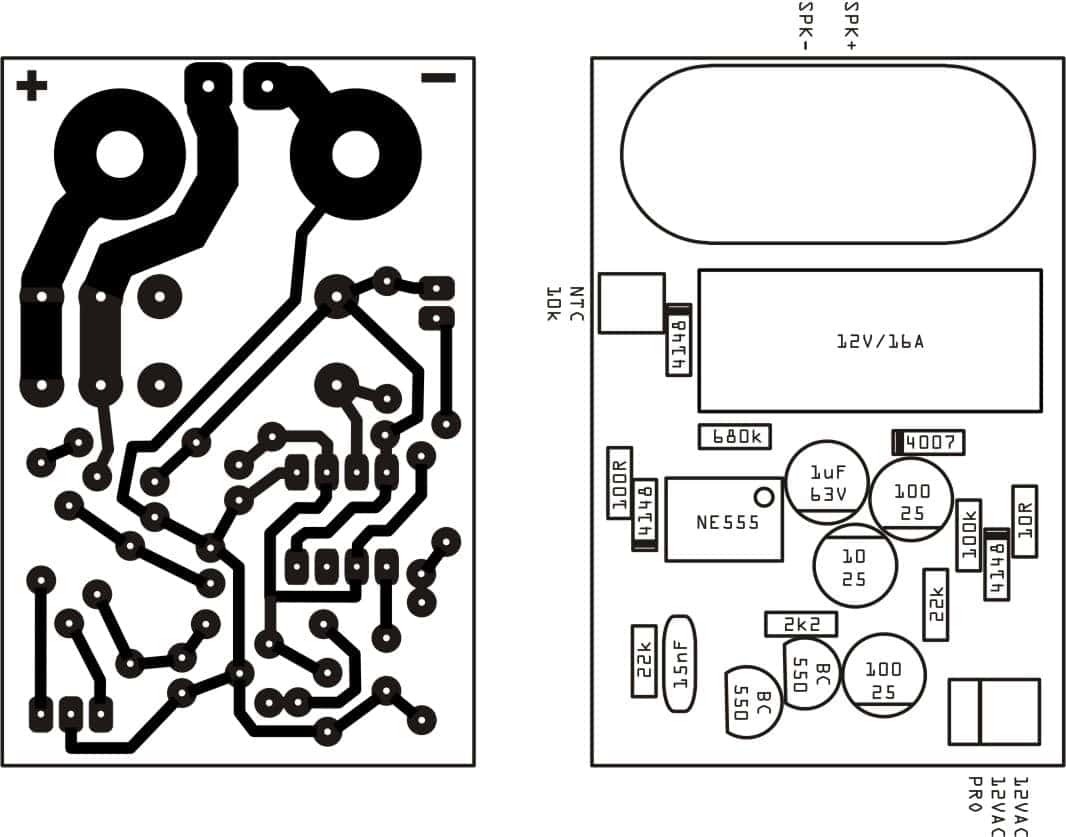

John Coltrane Napisano Oktobar 17, 2016 Share #1 Napisano Oktobar 17, 2016 Evo ga na parčetu daske, jednostavno sam morao da ga čujem pločke su Miletove, verzija za montažu odozdo, vrlo zgodno i brzo, trafo od halogene rasvete 4x12V, 8.6A kupljen za pola litra tečnog zlata, daje na ispravljaču 2x36 VDC, ispravljač 4x4700uF po grani, razlika od osnovne verzije: vas tranzistori MJE34/350, drajveri MJE15030/15031, izlazni 2SA1943/SC5200 pojačivač je proradio iz prve bez bruma i bilo kakvih zezalica, offset par mV, malo sam povećao mirnu struju koliko dozvoljava u profil koji trenutno glumi hladnjak Zvuk je bolji od LF55 koji sam pravio i od većine fabričkih tranzistoraca koje sam imao, nisam dovoljno čitao audio časopise pa ne umem da opisujem zvuk Uglavnom amp zaslužuje i zaebanu kutiju, samo muka je što treba više para za nju nego za amp ali biće pa makar iz inata da ubije audiofilima vizuelnu prepreku da čuju zvuk tu su i APEX NE555 protect pločice ostale tehnikalije: http://*****************/showthread.php?tid=312 i u temi 100W Ultimate Fidelity Amplifier na diyaudio.com http://www.diyaudio.com/forums/solid-state/164093-100w-ultimate-fidelity-amplifier.html HomeMadeAudioProject and Aleks je reagovao/la na ovo 2 Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 17, 2016 Share #2 Napisano Oktobar 17, 2016 jedino - link sa Big Diya - zalepi link za konkretan post , jer je tema o drugom pojacivacu , bar s pocetka Link to comment Podeli na ovim sajtovima More sharing options...
Aleks Napisano Oktobar 17, 2016 Share #3 Napisano Oktobar 17, 2016 Bravo! Ja iz Miletove kuhinje konzumirao AX14 - isto proradio iz prve, što kažeš svira bolje od sve konfekcije zajedno. Isterao neko veselje 3 ipo dana pojačan na max - ja obikaljao oko njega, pipao ga, on se jadan usijao - nije štucnuo ni sekunde. Meni bilo dovoljno da mu dam HomeMadeAudioProject je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
John Coltrane Napisano Oktobar 17, 2016 Autor Share #4 Napisano Oktobar 17, 2016 42 minutes ago, Zen Mod said: jedino - link sa Big Diya - zalepi link za konkretan post , jer je tema o drugom pojacivacu , bar s pocetka mda teško se tu snaći ali mislim da odavde negde počinje http://www.diyaudio.com/forums/solid-state/164093-100w-ultimate-fidelity-amplifier-193.html#post3452228 ili par stranica ispred ?!? Link to comment Podeli na ovim sajtovima More sharing options...

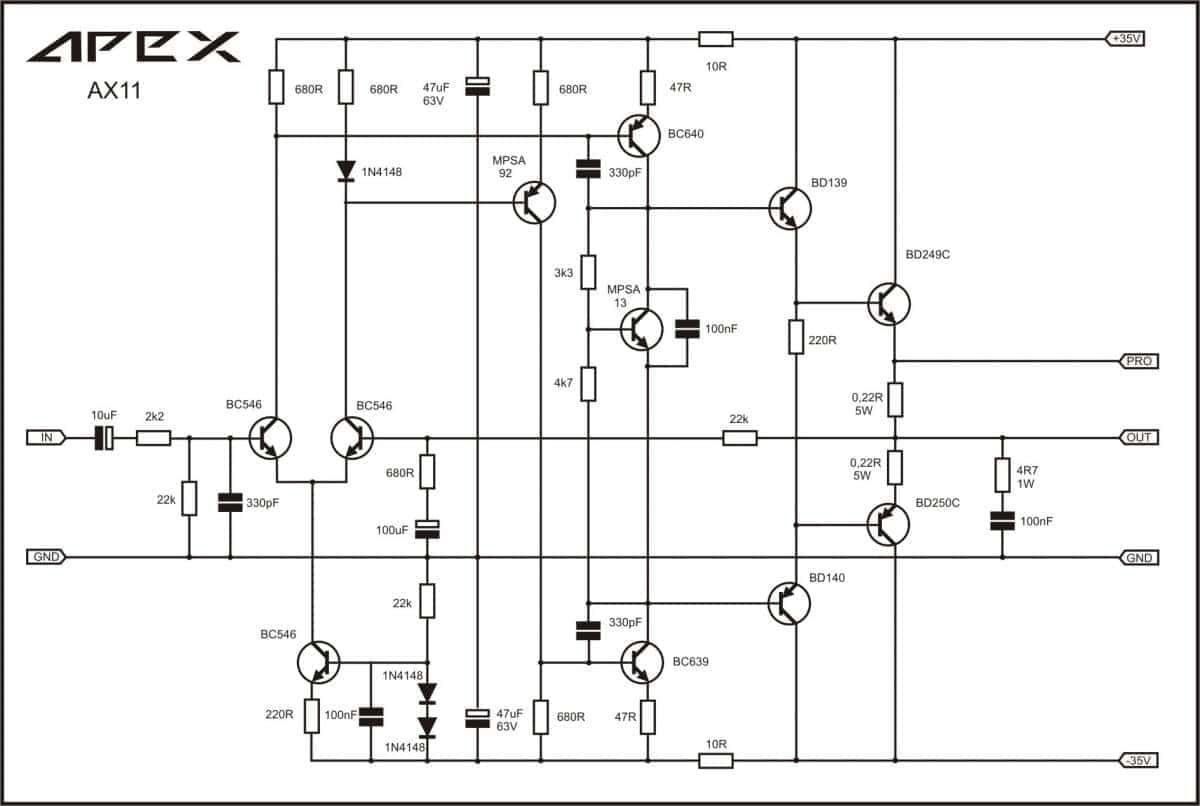

TDA Napisano Oktobar 17, 2016 Share #5 Napisano Oktobar 17, 2016 Teško je naći baš taj post u kome je prvobitno objavio šemu AX11 zato što se dobar deo njegovih pojačala nalazi baš u toj temi. Inače, do sada sam sklopio tri komada AX11. Ovaj zadnji neću dati drugima da mi otmu. Po mom skromnom mišljenju je to poprilično dobro pojačalo za veoma malo para. Većina ljudi koja je čula ovo pojačalo je bila poprilično oduševljena zvukom. @mamlaz Ukoliko već nisi, predlažem ti da učiniš par malih izmena u odnosu na orginalnu šemu. Emitorske otpornike BC639/640 promeni sa 100R umesto 47R i 2K2 u povratnoj sprezi zameni sa 680R da bi pojačao ulaznu osetljivost. Kondenzatore 330pF zameni za 100P ili manje. Na tom naponu možeš izvući oko 100Wrms@4R. HomeMadeAudioProject je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
TDA Napisano Oktobar 17, 2016 Share #6 Napisano Oktobar 17, 2016 Snimak još ne završenog pojačala pre zamene otpornika u povratnoj sprezi. HomeMadeAudioProject je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
kan042 Napisano Oktobar 17, 2016 Share #7 Napisano Oktobar 17, 2016 Bravo! Lijepo je vidjeti da neko nešto radi. Ne hvale samo AX-11 od apexovih pojačala i još nisam odlučio koje ali sigurno ću napraviti bar jedno od njegovih pojačala. @TDA jesu li ono poslagani hladnjaci za procesore ili neki standardni profil? Zflazar je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
vladd Napisano Oktobar 18, 2016 Share #8 Napisano Oktobar 18, 2016 To ja zovem "inzenjerski napravljeno" pojacalo. Sve na svom mestu kako treba i bez izmotavanja. Mozda bih umesto ravne alu stavio bakrenu 5mm, ali mislim da ne treba... HomeMadeAudioProject je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
TDA Napisano Oktobar 18, 2016 Share #9 Napisano Oktobar 18, 2016 Jeste. To su reciklirani AMD hladnjaci. Ovo pojačalo se ne greje baš previše u kućnim uslovima, tako da je i ovo previše. Možda nisam baš najurednije složio ožičenje, ali sam sasvim zadovoljan krajnjim rezultatom. Link to comment Podeli na ovim sajtovima More sharing options...
John Coltrane Napisano Oktobar 18, 2016 Autor Share #10 Napisano Oktobar 18, 2016 11 hours ago, TDA said: Ukoliko već nisi, predlažem ti da učiniš par malih izmena u odnosu na orginalnu šemu. Emitorske otpornike BC639/640 promeni sa 100R umesto 47R i 2K2 u povratnoj sprezi zameni sa 680R da bi pojačao ulaznu osetljivost. Kondenzatore 330pF zameni za 100P ili manje. Na tom naponu možeš izvući oko 100Wrms@4R. TDA pojačalce ti je bombona U povratnoj sprezi jeste 680R i osetljivost je dovoljna, samo je pot na ulazu, znači ovi 47R na 100R da se smanji grejanje vas tranzistora, 100p nemam dobre, samo neke buđave keramike a navukao sam stra od oscilovanja kad sam pravio LF55, možda da stavim sve 220p? uglavnom ići će u bolju kutiju i na bolje hladnjake, imam neke ogromne ali nemam kako da ih presečem neka je legura, pretpostavljam sa puno magnezijuma, neće da čuje za bonsek, mora na glodalicu, pa dok sređujem kutiju srediću i ostalo. Interesantno je da je bolji zvuk sa manjom mirnom strujom, nisam mogao da idem do 100mA zbog hladnjaka ali na nekih 70mA je lošiji nego na 30mA Link to comment Podeli na ovim sajtovima More sharing options...
apexaudio Napisano Oktobar 18, 2016 Share #11 Napisano Oktobar 18, 2016 Jednostavan i logican raspored jedino predlazem neki preamp, mozda najnoviju boju tona. TB3 boja tona radi na istom principu kao graficki ekvilajzer sto znaci da u pojacavanju signala ucestvuje samo jedan OP a svi ostali su u funkciji virtuelnih induktiviteta i ne unose dodatni sum i izoblicenja, Kako su svi dodatni sklopovi na putu audio signala kompromis ovo je najbolji nacin da se realizuje tonska kontrola. Svi potenciomeri su 2X10k linearni, a funkcija balans moze da se zameni sa regulacijom jacine ako se na jednoj polovini pota rotira raspored izvoda. Takodje moguce je izbaciti regulaciju srednjih tonova jednostavnim izostavljanjem pota za regulaciju srednjih, takodje ni balans nije neophodan... Plocica je dimenzija 80X62mm. Link to comment Podeli na ovim sajtovima More sharing options...
чика-Брка Napisano Oktobar 18, 2016 Share #12 Napisano Oktobar 18, 2016 lep preamp. boja tona nije bas da nikad ne treba. nekad ustreba, a nema je. zanima me kako bi bilo da se umesto TL072 koriste NE5532 ? Link to comment Podeli na ovim sajtovima More sharing options...
apexaudio Napisano Oktobar 18, 2016 Share #13 Napisano Oktobar 18, 2016 4 minutes ago, sax.hifi said: lep preamp. boja tona nije bas da nikad ne treba. nekad ustreba, a nema je. zanima me kako bi bilo da se umesto TL072 koriste NE5532 ? Naravno pozeljni su bolji OP ampovi, posebno ovaj koji radi kao pojacavac... mozda OPA2134... Tri OP ampa koji su u spoju virtuelne induktivnosti nisu toliko kriticni. Link to comment Podeli na ovim sajtovima More sharing options...
чика-Брка Napisano Oktobar 18, 2016 Share #14 Napisano Oktobar 18, 2016 ta ti je dobra. mnogo dobro kolo. pravio sam MC RIAA sa OPA2134 i mogu reci da je kolo strava. nije skupo, oko 340-350 din. je. Link to comment Podeli na ovim sajtovima More sharing options...
apexaudio Napisano Oktobar 18, 2016 Share #15 Napisano Oktobar 18, 2016 Kad su svi potenciomeri u srednjem polozaju pojacanje je jedinicno, sto znaci da je moguce staviti preklopnig za iskljucivanje boje tona. Standardno linijsko predpojacalo koje uvek predlazem sastoji se od ulaznog bafera potencionera za jacinu i izlaznog bafera ili predpojacala. Najbolji nacin dodavanja boje tona je izmedju ulaznog bafera i potenciomera za jacinu. Link to comment Podeli na ovim sajtovima More sharing options...
dvv Napisano Oktobar 18, 2016 Share #16 Napisano Oktobar 18, 2016 Nije to ništa čudno. Idealna struja mirovanja je ona pri kojoj nestaju poslednji tragovi prelaznih izobličenja, a vrednost nije u stenu uklesana, nego zavisi od konkretnog modela. Kos tebe se po svemu sudeći nalazi na vrednosti od oko 70 mA, pa dalje dodavanje struje mirovanja ne donosi dobiti, ali ako se pretera, može da donese mane (gubitak rezolucije, bojenje zvuka, itd). Link to comment Podeli na ovim sajtovima More sharing options...
vladd Napisano Oktobar 18, 2016 Share #17 Napisano Oktobar 18, 2016 Ja bih ulazni kond zamenio sa 10uF, 1uF na 50Hz ima preko 3koma(na 20Hz je 8koma), sto je 30%(80) ulaznog pota...pustio bih higpass malo ranije..ili oterao ulazni pot na 100K I izbacio BC za rasprezanje napona, OPA2134ima preko 100dB PSSR, sto se suski tice, radje bih za nijansu spustio napon na boji tona zbog naponskog swinga, koji moze da bude pola volta do volt ispod napona napajanja, i da izazove brljotinu na ulazu u OPA, koji dozvoljava ulazni napon manji za 0,7V od napajanja.. Link to comment Podeli na ovim sajtovima More sharing options...
John Coltrane Napisano Oktobar 18, 2016 Autor Share #18 Napisano Oktobar 18, 2016 Pa sad ako je pojačalo relativno jednostavno onda treba komplikovani preamp, recimo Miletov P30 , nečemo to sa opa! Preamp ispred AX-11 mislim da nije potreban, zvučno je odličan i suv a i nisam primetio da ga kablovi maltretiraju, Mogu eventualno ako napravim za njega komotnu kutiju da ubacim Jednu PCC88 kao CF iliti buffer i step att na ulazu, a bez šale može i P30 samo kad bi ja znao da napravim pcb Link to comment Podeli na ovim sajtovima More sharing options...
vladd Napisano Oktobar 18, 2016 Share #19 Napisano Oktobar 18, 2016 Nije sustina preamp nego boja tona. Vintage zaostavstina... Po frekvenciji, ne po drugom harmoniku. A i Mile ima prava da predlaze.. Link to comment Podeli na ovim sajtovima More sharing options...
apexaudio Napisano Oktobar 18, 2016 Share #20 Napisano Oktobar 18, 2016 Boja tona je uvek aktuelna zbog nesavrsenosti zvucnih kutija a ne izvora signala i tu se nista ne menja pedeset godina unazad. Princip rada zvucnika je elektromehanicki, ono sto se u prostoriji cuje moze da se snimi mikrofonom iz pozicije slusaoca i nece ni priblizno biti verno originalu. Previse faktora ima uticaja pa je najjednostavnije prilagodjenje datoj prostoriji upotreba boje tona. Vecina ovih sema u samogradnji jeste Vintage za razliku od ove koju predlazem. Predpojacalo nije potrebno da bi se pojacao nivo signala vec prvenstveno da baferuje potenciomer za kontrolu jacine zvuka i obezbedi nisku izlaznu impedansu za pravilnu pobudu pojacala... podelio sam mnogo sema predpojacala, a za AX11 predlazem P6. Link to comment Podeli na ovim sajtovima More sharing options...
John Coltrane Napisano Oktobar 18, 2016 Autor Share #21 Napisano Oktobar 18, 2016 A pcb? Eto ovo mogu da slozim na i rasteru ptp pa da probam. Problem kod ovog kao i kod CF sa PCC88 je što je potreban kond na ulazu i na izlazu plus ima kond na ulazu u amp ja kablove ne čujem ali čujem farbu od kondezatora, ali ako je fabrički uređaj i ako ne otvorim i ne vidim kondezatore onda ih ne čujem vladd and Aleks je reagovao/la na ovo 2 Link to comment Podeli na ovim sajtovima More sharing options...
Aleks Napisano Oktobar 18, 2016 Share #22 Napisano Oktobar 18, 2016 Obično se ne čuju kondi dok se ne vide... Link to comment Podeli na ovim sajtovima More sharing options...
