^ Jel ovo Hawksford error correction kolo?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Nešto slobodnog vremena danas na poslu :)

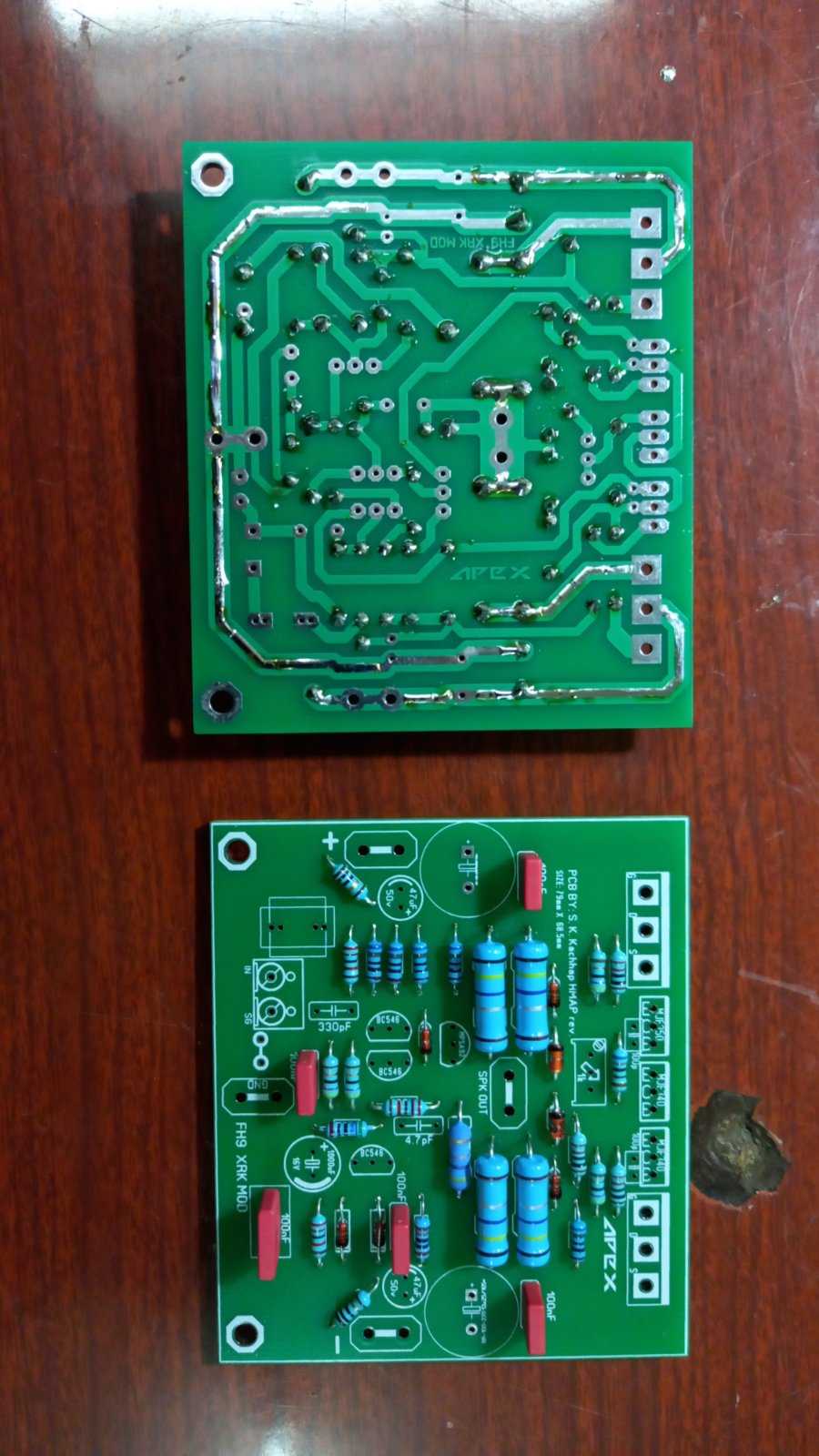

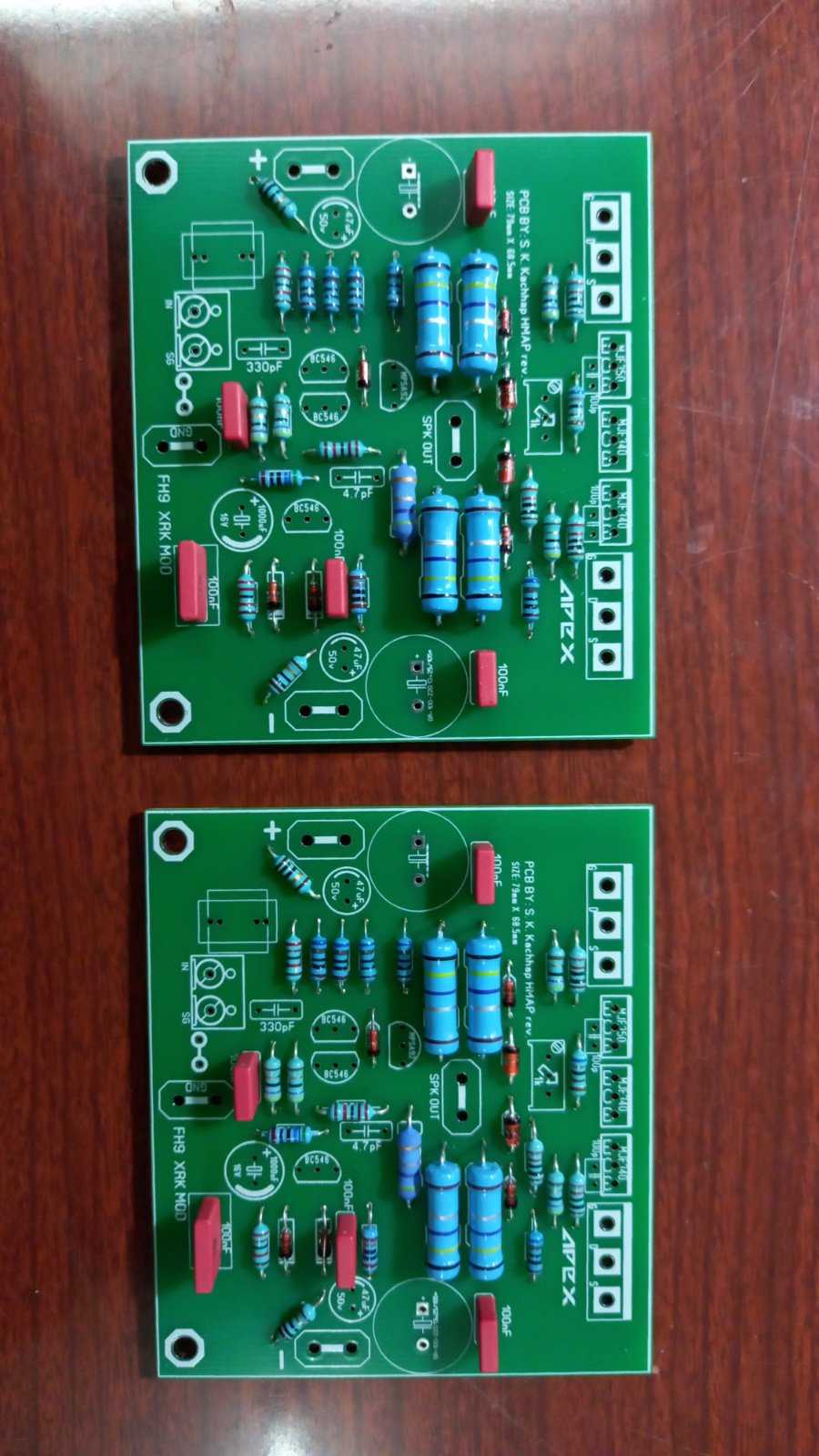

Evo moje prve PCB iteracije FH9 ampa:



Kod JLCPCB-a mogu dve na njihovom podrazumevanom rasteru (100 x 100 mm).



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ovo bi bila neka finalna verzija:



Još da se proveri rutiranje i postaviću fajlove (PCAD/ASCII 2006 SP2 i Gerbere). Opscija za Silver MICA za pF vrednosti, MKP preko konda u povratnoj. COG/NPO su isto OK za te pozicije. Dodao padove za eventualno nezavisno napajanje naponskog dela ampa.

Dimenzije i dalje 100 x 49 mm.
