AA9 je verzija ove topologije u A klasi. Pojacala u A klasi nikako ne izlaze iz mode ma koliko stara i jednostavna sema bila uvek joj se daje prednost u odnosu na AB klasu. Cesto mi ljudi komentarisu pojacala 'zvuk je super steta sto nije u A klasi' ili 'dobro je ali ja imam A klasu' ne shvatajuci da rezim rada ne znaci automatski prednost. Svako pojacalo moze da radi i u A klasi a neki komercijalni modeli imaju i preklopnik za izbor rezima rada. Kome se svidja kako radi AX11 a voli A klasu moze da uradi AA9.





APEX AA9.JPG

APEX AA9 PCB.JPG

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Mile, nije da zakeram, ali moram da pitam - postoji li verzija ovog projekta sa malo većim napajanjem, od recimo +/- 40V, ili tu negde, za malo veću izlaznu snagu od recimo 50W/8 oma i čistoj A klasi? Sa koliko izlaznih parova?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Gde ces to da pravis Dejane, trebaju ti tranzistori min 20A kontinualno, da bi na 40V mogli da puste 4A..

Preko 100V, za neku margini i preko 200W, da ne degradiraju previse sa temperaturom.

Kilovatno grejanje da ne spominjem.

Plus da dignes jedno par metara sina za vodove... :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, dvv said:

Mile, nije da zakeram, ali moram da pitam - postoji li verzija ovog projekta sa malo većim napajanjem, od recimo +/- 40V, ili tu negde, za malo veću izlaznu snagu od recimo 50W/8 oma i čistoj A klasi? Sa koliko izlaznih parova?

Dodaj jos tri para MJ11015/11016 (pozeljan je i ventilator) i nema drugih izmena za +/-40V napajanje, osim naravno u ispravljacu, on je tek posebna prica :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

FH14 je verzija sa dva para IRFP240/9240 u izlazu, dodati su i strujni limiteri i boostrapovanje napona napajanja VAS stepena tako da nije potreban dodatni visi napon da bi se izlazni tranzistori pobudili do maximuma... idealno za one kojima treba preko 150W i uz to vole da daju po gasu :)



FH14 (1).JPG

FH14 (2).pdf

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
22 hours ago, vladd said:

Gde ces to da pravis Dejane, trebaju ti tranzistori min 20A kontinualno, da bi na 40V mogli da puste 4A..

Preko 100V, za neku margini i preko 200W, da ne degradiraju previse sa temperaturom.

Kilovatno grejanje da ne spominjem.

Plus da dignes jedno par metara sina za vodove... :)

Obzirom na sve obrzire u mom sistemu, 50W/8 Oma je realno dovoljno za normalan rad u kući i sobi u punoj klasi A. Inače se sasvim zadovoljavam sa standardnom klasom AB podignutom na nivo mirne stuje lada se izgube očigledni efekti prelaznih izobličenja (kada se prelazi sa NPN na PNP delove pojačavača), a po mom iskustvu, to se postiže već na nivou izlaza pri strujama od 300 mA, možda malo više (zavisi od konstrkcije), kod mene se to dešava na 400 mA, pa ga ja navijem na 150 mA po izlaznom paru, što daje ukupnu struju za 4 para od 600 mA. To opet daje 3/6 W u 8/4 oma. Po mojim merenjima, sa time se u sobnim uslovima i mojim relativno efikasnim kutijama, boravi oko 95% vremena u čistoj klasi A, i više nego dovoljno. A ostatak rezerve snage do nominalnog izlaza od 200W/8 Oma sedi tu kao čista rezerva za neki neočekivani signal pod bitno gorim uslovima (niža efikasnost uz drastično veće fazne pomere) kada prošetam amp negde drugde, kada mi eventualno zatrebaju udarne struje od 100A (što mi se do danas nije desilo). I neka priča ko šta hoće, ali obilje snage je majka Janja za reprodukciju čak i najvećih tranzijenata na koje sam do sada naišao tako da grune kao treba ali da se tonalitet ne menja, naprosto je glasniji od proseka.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Za udarne struje 100A treba imati i ono sto prihvata doticne struje. Sa tom strujom se ladno zavaruje lim debljine 3mm(preciznije 2,5).

Sumnjam da su kalemovi zvucnika doticni prijemnici tolike struje.

No, kako god, Mile ti je dao preporuku dobrih tranzistora, u dobroj kolicini, mozda pokusas sa nekim SMPS napajanjem za pojacalo, cisto da ne bi morao da nabavljas viljuskar.. :)

Ima solidnih LLC napajanja kod kineza.

Ja posle 20W Hirage, jedino mogu da krenem na nesto "manje" ispod 10-15W u A klasi, a 20w je bilo sasvim dovoljno, i za gluve AR-e.

A kolicina metala raste eksponencijalno..

Pride, doticni DC pojacavaci jako vole sild na stampanoj ploci, gornja strana da je umasena, inace ih je problem smiriti



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Naravno da za enormne struje, makar i u špicu valja imato i masivno napajanje, potkovano sa jakim trafoom i solidnim elektrolitima i po kvalitetu i po kvantitetu. Srećom, 100 A je vršna vrednost, kontinuelno i 60 A je kao hladne vode. A potencijalnih problema sa zvučnicima će naravno biti, uzmi samo da je traženi konstantan napon 28,3 Vrms, odnosno 100W/8 Oma ekvivalent, pa ako impedansa padne na recimo 2 Oma (što i nije neka retkost), to je već nekih 14,5 A, dodaj i neki fazni pomer i tu si na nedge cirka 20 A. Vrednost većih brojki od te je samo u tome da ako se slučajno i dogodi da povučeš toliko bar znaš da se tvoj pojačavač neće zbuniti, nego će to bez problema obaviti, i dalje bez promene toaliteta (jer ima dobru rezervu). A da li će zvučna kutija to preživeti, to je već stvar projektanta kutije, a ne pojačavača. Pa ne može se sve večito gurati pod nos projektantu pojačavača kao njegov problem, dok se ostali zezaju. I suštinski jedina zaštita je sam zvučni pritisak koji će te kutije proizvditi pri takvim snagama, jer veoma mali broj njih će moći da proizvede (92+20) 112 dB na 1m razdaljine u sobi, a ja ću oštetiti moje bubne opne pri takvim zvučnim udarima, mlazni motor pri punom gasu na 3 m stvara zvučni pritisak od 111 db. Smatra se da pri 110 dB već instinktivno pokrivamo uši rukama da bismo sprečili bol. A kako bi se to dopalo mom komšiluku možeš misliti, ja stanujem u novogradnji sa flis papir "debelim" zidovima.



A što se trajnosti zvučnih kutija tiče, pronađeno je na nekim nezavisnim merenjima da mogu da ispuste dušu i na daleko manjim efektivnim snagama, kada se radi o loše filtriranim signalima sa DAC-a već i na 50 kHz, što mi naravno ne čujemo, ali posle toga ne čujemo više bilo šta ni sa DAC-a, jer nam je spalio visokotonce. Meni je tako stradao visokotonac pobuđivan jednim Marantz DC170 pojačavačem snage koji je pikovao negde ispod 70W, ali je ta snaga tražena od njega na 50 kHz od strane jednog CD čitača firme Technics koje bljuvo gomilu đubreta tako visoko. Moj NAD CD čitač C 565BEE ima ugrađen trostepeni filter na 50 kHz baš da se tako nešto ne bi dogodilo, ja sam sa drugarom furao njegov CD čitač. Taj slučaj je naravno stavio veto na bilo kakve takve probe, posebno kada sam na osciloskopu video spektar u rasponu do 100 kHz, da i ne spominjem nivoe izobličenja u tom regionu. Da je moj NAD bio na mestu izvora, sa uključenim Filterom 1, to se nikada ne bi dogodilo.  Prema tome, zvučnici se mogu spaliti i na relativno manjim snagama, a kamo li na velikim nivoima, pa još širokopojasno.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ja mislim da ce i Mile Apex da bude srecan da vidi tu verziju audio zavarivaca u A klasi. :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Bicu zadovoljan da se uradi makar najskromniji AA9. Pass Labs klonovi su najzastupljemiji u samogradnji a zasnivaju se uglavnom na dve topologije prva je single ended kao JLH koju koristi Pass Aleph a druga je simetricni CFA kao Hiraga ili F5. Ja sam za AA9 koristio topologiju sa Pure Push Pull kao kod AX11 koja je vec dokazana kroz vise hiljada gradnji sirom sveta. Razlicita topologija imace drugaciji zvuk, a da li je bolji to je subjektivna stvar. Na kraju dodavanje vise tranzistora u paralelu nije eksluzivno samo za Pass Aleph pojacala :)


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
20 hours ago, apexaudio said:

Bicu zadovoljan da se uradi makar najskromniji AA9. Pass Labs klonovi su najzastupljemiji u samogradnji a zasnivaju se uglavnom na dve topologije prva je single ended kao JLH koju koristi Pass Aleph a druga je simetricni CFA kao Hiraga ili F5. Ja sam za AA9 koristio topologiju sa Pure Push Pull kao kod AX11 koja je vec dokazana kroz vise hiljada gradnji sirom sveta. Razlicita topologija imace drugaciji zvuk, a da li je bolji to je subjektivna stvar. Na kraju dodavanje vise tranzistora u paralelu nije eksluzivno samo za Pass Aleph pojacala :)


Jel to za neku formulu V32 engine? :D Moraću da nabavim nov hard nemam više mesta gde da skidam ove šeme! :good:A jel postoji negde neki tajni izvor gde mogu sve šeme da se poskidaju?. Mislim na one sa predzmakom APEX ?.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

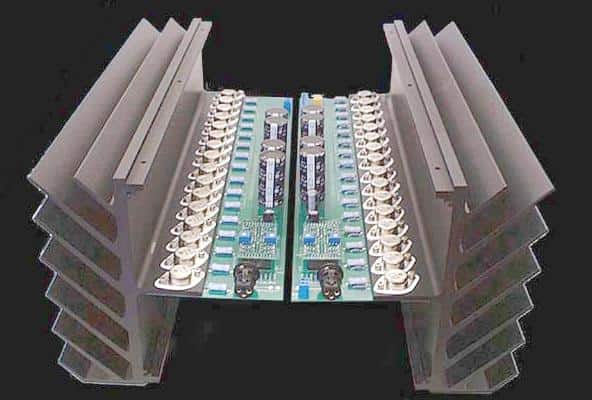

Ja ne znam sta je na fotografiji, ali je malo diletantski uradjeno.

Koliki toplotni fluks treba da prodej kroz flahic 4-5mm i da sprovede toplotu do glavnog hladnjaka.

Mislim da je pripremljeno samo za slikanje, za A klasu, pogoreli bi svi redom..

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
15 minutes ago, vladd said:

Ja ne znam sta je na fotografiji, ali je malo diletantski uradjeno.

Koliki toplotni fluks treba da prodej kroz flahic 4-5mm i da sprovede toplotu do glavnog hladnjaka.

Mislim da je pripremljeno samo za slikanje, za A klasu, pogoreli bi svi redom..

Napisao sam da je u pitanju Pass Labs... pa zar ima nekog na ovom forumu da ne prepoznaje karakteristicne Pass Aleph hladnjake :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Nisu samo za Alepha, a passlabs, fala bogu imaju od 25 do 600W, preko desetak modela.

Ili je disipacija po tranzistoru mala ili ovo nece bas da radi na na prihvatljivim temperaturama pri vecim disipacijama.

Ili mu je hladnjak hibridni, pa skriven crnom prevlakom...sto je poprilicna tajna velikog majstora.. :)

Nisam dovoljno pojacala pravio, koliko bih voleo,  ali hladnjaka i previse za moj ukus.. :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

koliko god da je mosfeta na tom hladnjaku , ukupna disipacija nije veca od 150-160W



tako da .... svodi se na to - ako ga je Nele napravio i prodaje , budi siguran da radi

on previse voli da zaradjuje , sa druge strane postuje tudji dolar , da bi sebi dopustio nepouzdan uredjaj

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Single ended sa boostrap VAS-om ili sa strujnim generatorom svejedno ne bi se ja vise vracao na te topologije ni za A a ni za AB klasu. Ja sam uvek za modernije topologije kao kod AA14.
