Pedanterija za primer.

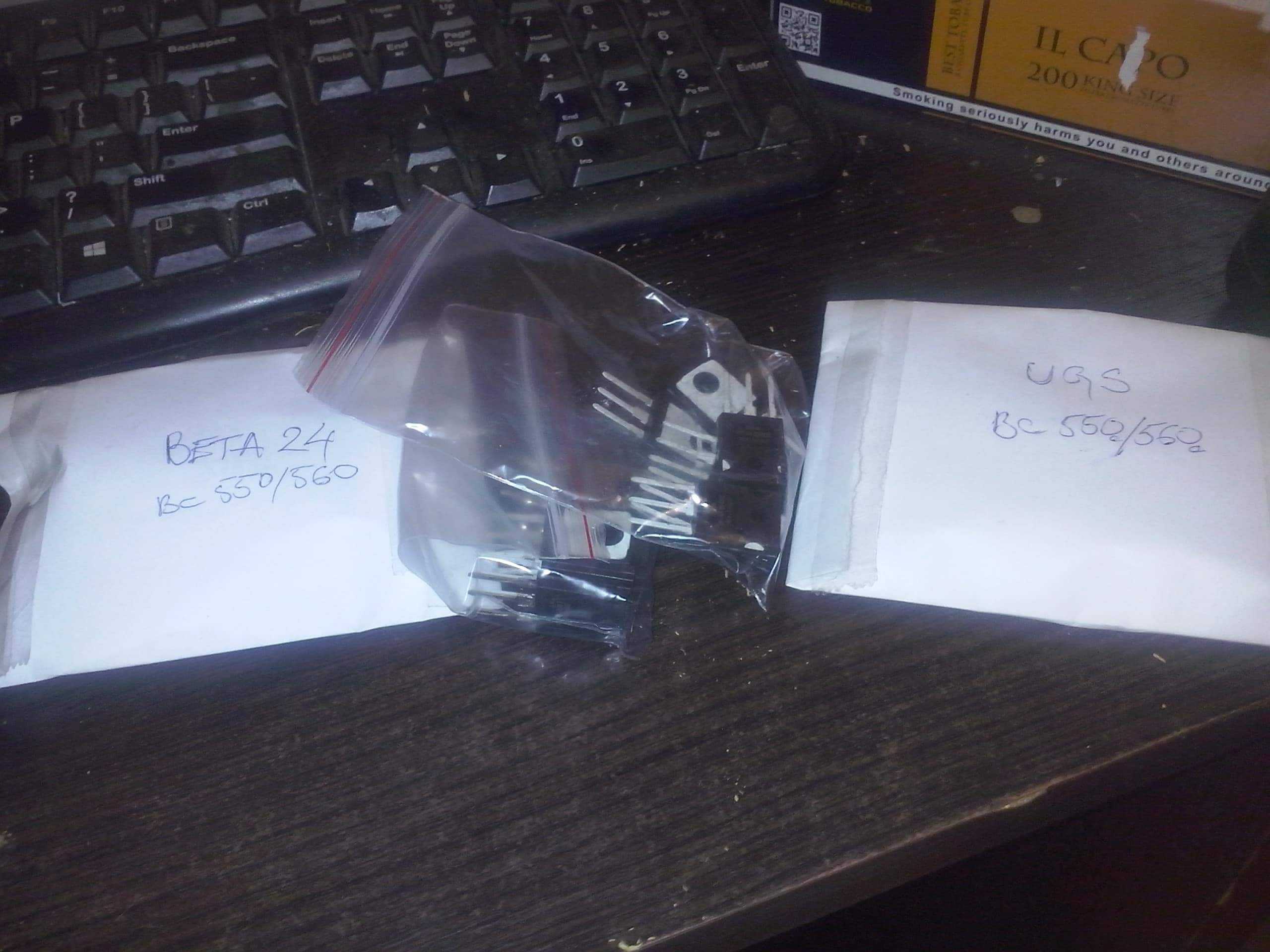

Evo par exclusive fotki iz faze sastavljanja.

Penzionerski znači da ti drugo pojačalo ne treba do i tokom penzije...

A, pa necemo tako - dual mono verzija A? :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Da, Petar je radio dual mono. 500VA po kanalu.

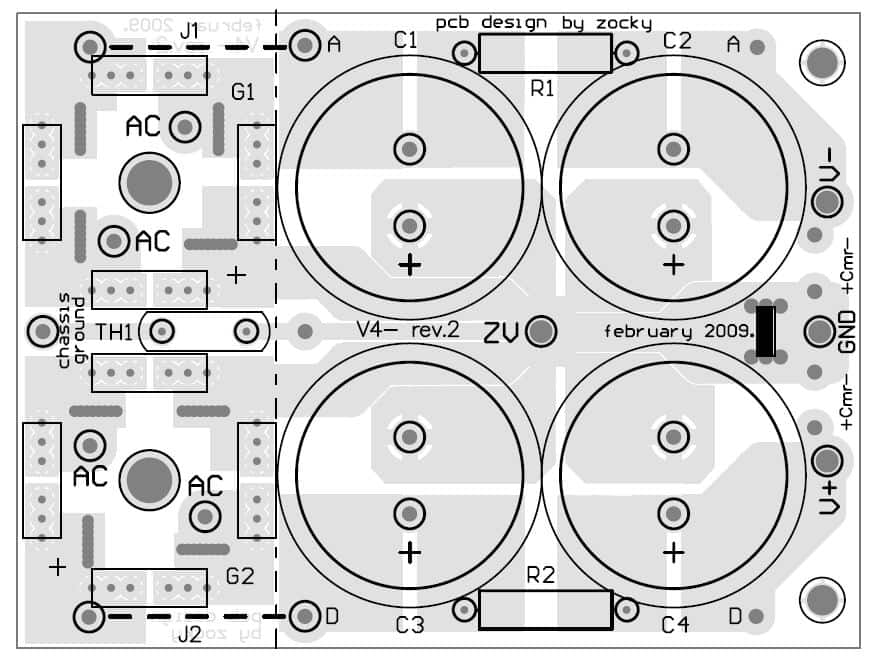

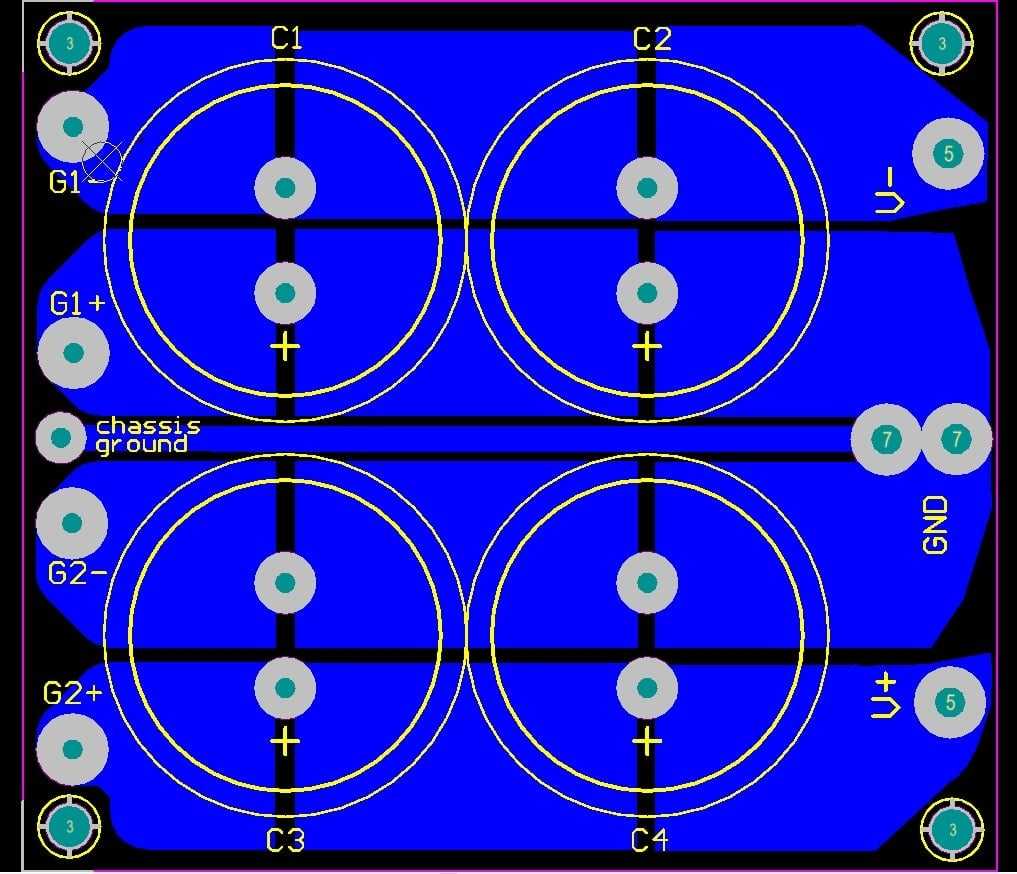

Ja cu sa torusom od po 400VA, stim sto se jos razmisljam da li da stavim u filtraciji konzerve 2x33000uf ili da idem sa snap-in, 2x12000us plus 2x4700uf. Deluje mi prakticnije. A i sama main plocica ima po 8x2200uf, pa da ovih 33000uf ne bude previse. Tj uzalud. Mogu da se cuvaju za neki buduci projekat :D



Videcu, vreme ce da pokaze sta cu da odlucim.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Shonne, da se ja pitam, stavio bih najpre verziju od 2x10.000 uF u paraleli za svaku liniju napajanja, dakle ukupno 80.000uF, u centru, i naravno lokalno po 2.200 uF. Oni od 10.000uF mogu da budu normalnog, komercijalnog kvaliteta, ali oni od 2.200 uF bi trebali da budu što boljeg kvaliteta, jer su prvi na redu potrošnje i u velikoj meri će ti definisati stvarni slew rate celog pojačavača, bez obzira što sama elektronika može nominalno i više.



Veći elektroliti filtriraju bolje, ali su sporiji od istih takvih ali manjih, koji su brži ali i slabije filtriraju. Koliki su naponi napajanja za te elektrolite?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Previse je to 80.000uF...ipak je ovo AB klasa. I po njegovom projektu po kanalu bi islo 2X10.000uF. Vecina toliko stavlja.



Lokalno je vec predvidjeno za po 8 komada na plocici od po 2200uF, na 100V...Vec nabavio Rubycon na to mesto.

Za neregulisano napajanje, imam vec Epcos snap-in od 12000uF i Panasonic od 4700uF...na 63V...Inace za neregulisano je predvidjeno da bude 30AC, znaci negde oko 40DC...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Shonne, koliko ti kapaciteta treba zavisi od toga koji kvalitet reprodukcije želiš da isteraš i kakve zahteve postavljaš prema pojačavaču u vezi sleketivnosti ili neselektivnosti izbora zvučnih kutija (da li od 8 ili od 4 Oma, koliko su reaktivne i kolko glasno hoćeš da ih pobudiš). U načelu, sve se vrti oko strujnih kapaciteta pojačavača, kako u trajnom, tako i u impulsnom režimu rada. I to se nagađa i ne lictira, to se proračunava.



Na primer, uzmimo da je tvoje napajanje +/- 55V. Uzmimo da želiš da budeš potpuno bezbedan da ne dođe do izgladnjivanja pojačavača strujom. Praksa je pokazala da nam treba 1...2 Džula energije za svakih disipiranih 10 W, u zavisnoti od toga koliko je teško (kompleksno) opterećenje. Treba ti samo osnovna formula:



1 Joule = [(V+ x V+) x C]:2, odnosno, ako uzmemo da je C=0.01 F i da je V+ = 55V, zamenom dobijamo

[(55 x 55) 0.01]/2 = [(3.025) 0.01)/2 = 15.125 Joula. Ako imaš jako čiste, mahom omske zvučnike, uzmi da je 1J = 10W, to ti je dosta za 150W snage. Ali ako su reaktivni, to može da bude i samo polovina te vrednosti.



I obrnuto, istom metodom u slučaju jako reaktivnih kutija od 4 Oma (AR 3A Improved, Yamaha NS-1000, neke Infinity kutije), i hoćeš idealno ponašanaje pojačavaka ko čistog naponskog izvora, treba to 200W/4 Oma, pa krajnja vrednost postaje potreba za 40 Đula energije, a za to ti treba 2x15.000uF po grani, odnosno 120.000 uF za ceo pojačavač, plus veći trafoi.



Dakle, verovatnoća je da su ti koji su hteli velike elektrolite imali prilično reaktivne kutije, koje su pride želeli dobro da ga poteraju. Malo je jadno kada pozoveš društvo da se pohvališ svojim novim super duper pojačavače, a kada ga malo odšrfiš, on počne da se guši i krklja.



Ako je tvoje napajanje negde oko +/- 42 V, imaćeš manju izlaznu snagu nego u mom primeru, ali će ti za ono što ti treba takođe trebati i veći elektroliti, pošto je enrgija proizvod napona i kapaciteta. Sedi lepo i sam izračunaj. Po mome iskustvu, ako si zadovoljan sa velikim snagama samo u impuslima, bezbedno uzmi da ti za svakih disipiranih 10W treba 1,5 džula i spavaj mirno.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

ne zovem drustvo da cuje super pojacavac, izasao iz te price, vec vise gledam kako da odradim kutiju da mi bude sto prakticnije i to sad za vreme izrade i sutra kada budem osvezivao amp. Snap-in mi deluje kao nesto vrlo prakticno.

Hvala na ovome, obraticu paznju sta si napisao.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

TES se racuna sa punom vrednosti napona preko C banka



+/-55Vdc , znaci  110Vdc

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Thanks, I used 3 sets of filter capacitors for output mosfet in mono block configuration (2x300 VA transformers). Each channel used 6 x 6,800uF, 4 x 4,700uF, 4 x 2,200uF (all Panasonic THA 63V) for the first main filter board. The second board is 90 x Sysmic II 220uF capacitors and the on board filter is 8 x Mundorf M-Cap 1,500uF 100V capacitors.

www.amb.org/forum/a-beta24-will-be-born-in-thailand-t2834.html

ovo bi bilo dobro :D

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Da, ta moda je začeta negde krajem 70ih, neki Amerikanci su napravili napajanje sa nekih 40+ elektrolita od 680 uF. Kada su ih pitali zašto baš tako i zašto baš toliko tih elektrolita, tehničko objašnjenje je zvučalo: "Nemamo pojma, ali smo pronašli da tako najbolje svira". I tako je rođena još jedna urbana legenda.



Posle je sve išlo po uatomatici, ono, majmun vidi, majmun radi.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

dosta vise majmunisanje, da se radi nesto...

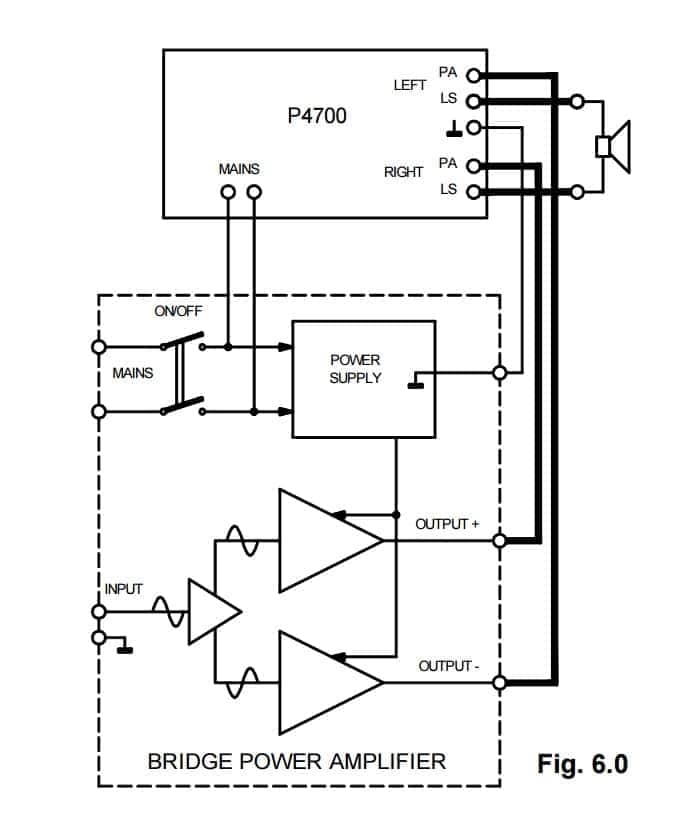

za prvo vreme, ce da se odradi Velleman k4700...imam nacrtanu plocicu u Altium...






odlicna kombinacija za ovo pojacalo.
