MOTALICA - regulacija brzine

[Beli_Ninja]

Svaka cast

[ebe]

Me like.

[fixxxer]

Lepo!

[Lemić]

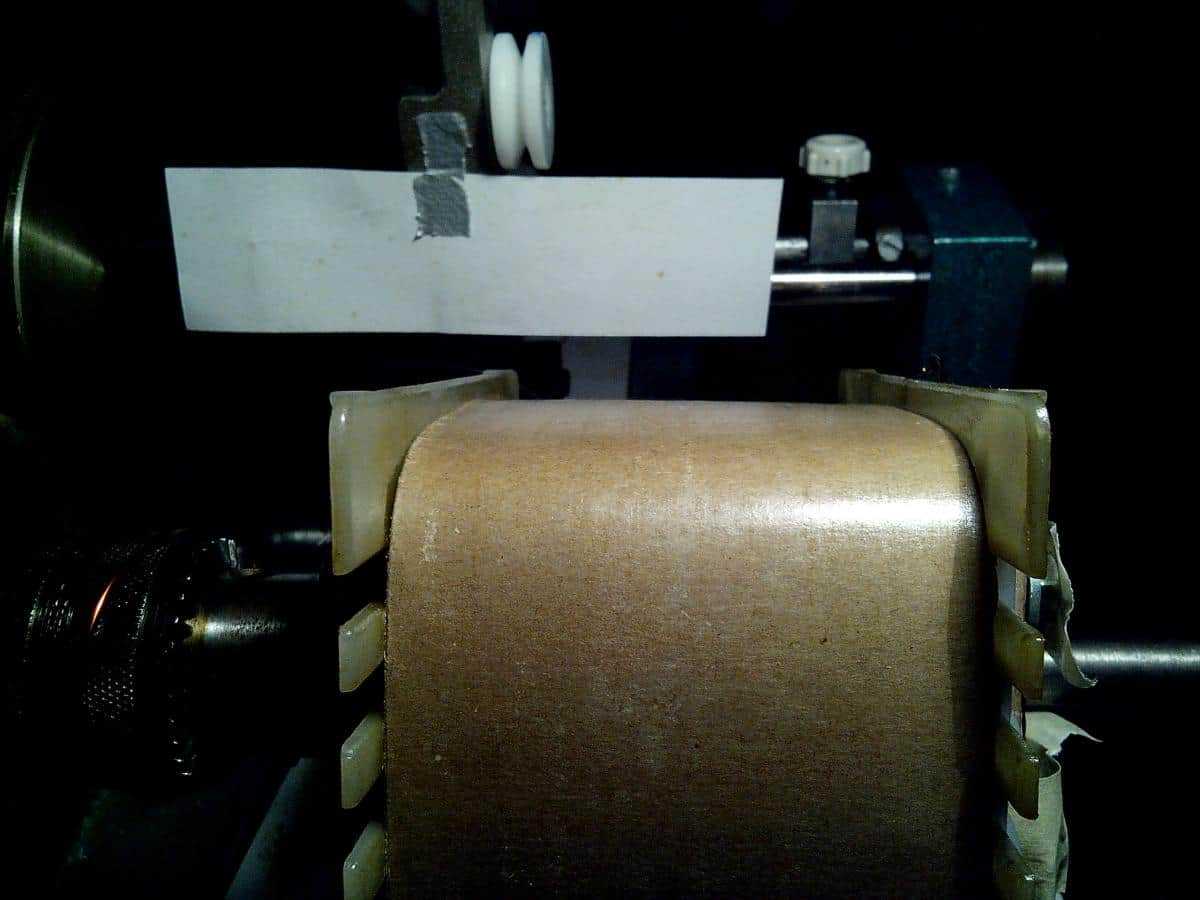

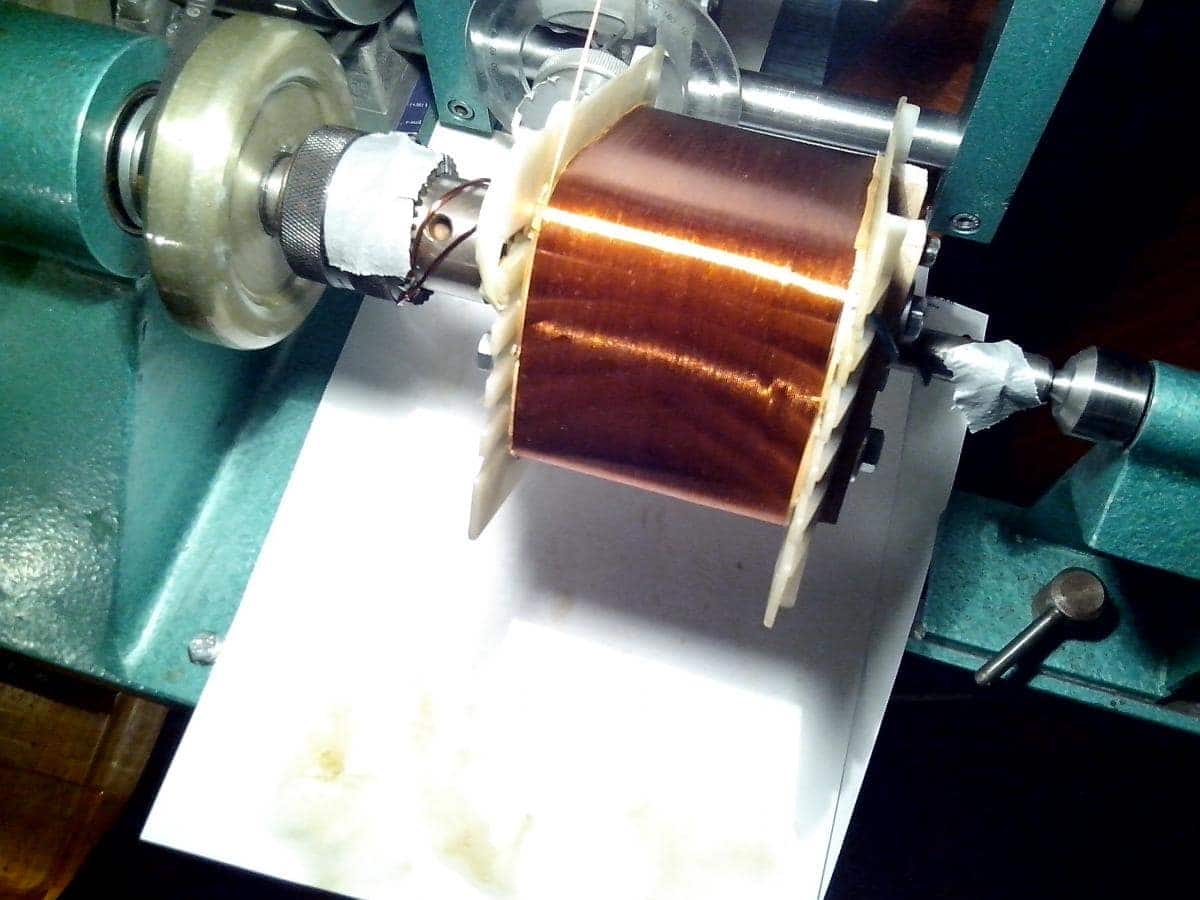

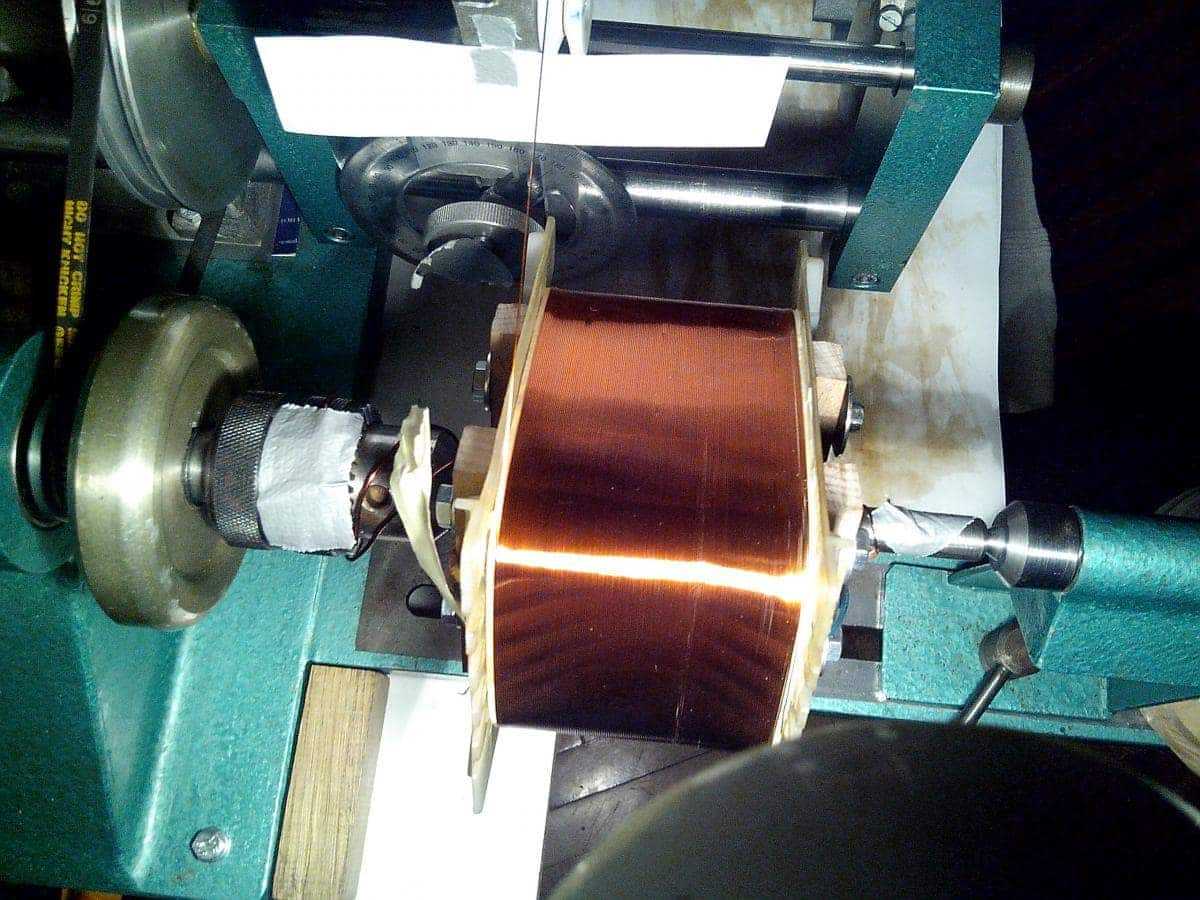

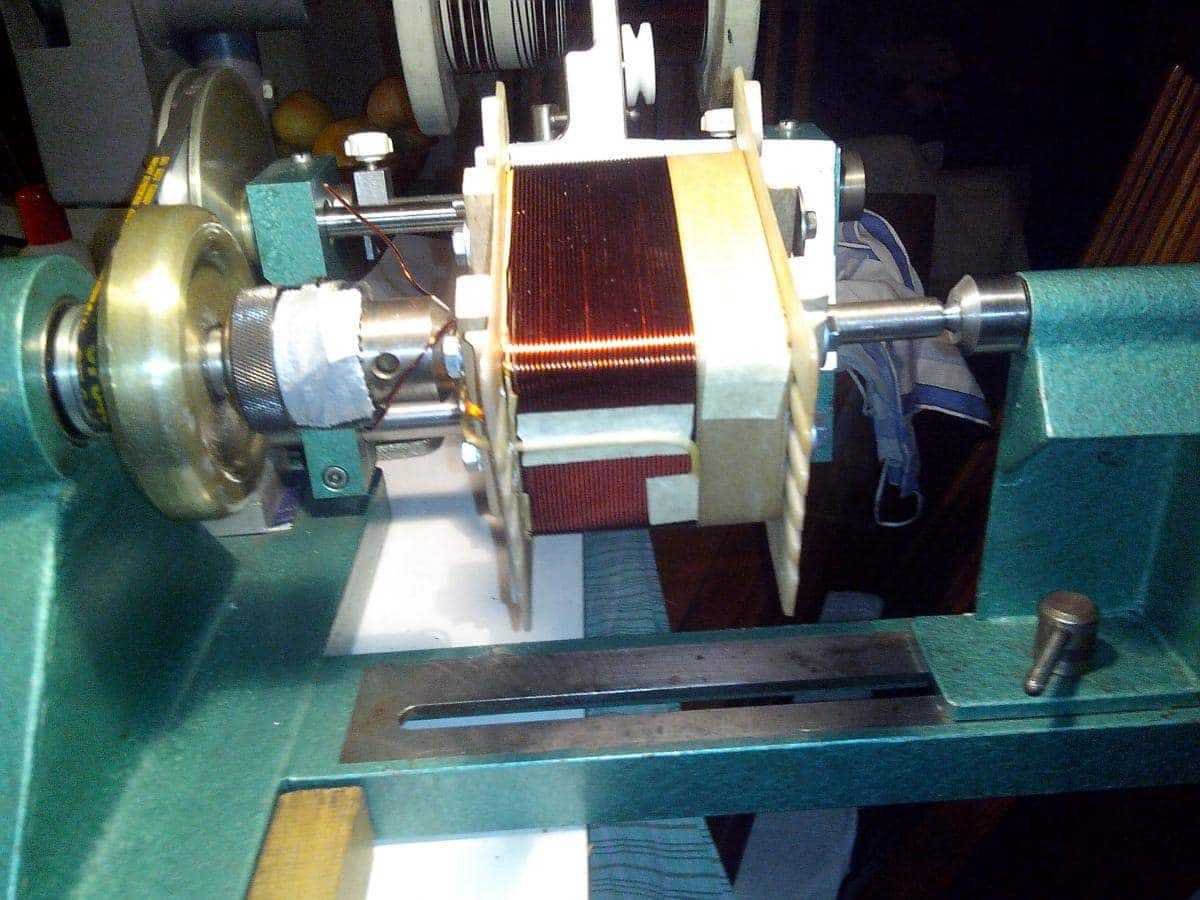

Hvala drugari, motanje debele žice nije neka mudrolija sama po sebi, mada je ova konkretna nešto košturljiva, nije dovoljno plastična i pri ručnom vođenju mali pritisak prsta čini da se odma malo dedformiše i vidi se na špulni pa sam tu i tamo peglao i sabijao. Za neki ozbiljniji i lakši rad uradiću remenicu koja će moći da omogući automatsko slaganje ovako debele žice. Forma završenog kalema je pravougaona, nema obljenja na dužim stranicama, mislim da sam pravilno podesio zatezanje na španeru i bez njega teško da bi rukom moglo da se postigne ovakva kompaktnost. Samo motanje žice ne traje puno ali sve ostalo oduzima jako puno vremena, crtanje i seckanje izolacionih kadica, savijanje i opsecanje ćoškova, mazanje i sve to traje traje ceo dan. Za slededći rad sam već smislio pomagala. I da završim sa primarom, glavni problem mi je bio prvi krug kada se praktično formira geometrija kalema koja treba da bude spiralna pa sam korak razmeravao mernim listićima na 3 ćoška i ispalo je dobro jer u svakom sloju je isti broj namotaja kao u početnom i svi slojevi se završavaju odnosno počinju na istom mestu. Zbog neparnog broja slojeva, završni izvod je morao da ide popreko preko namotaja jer zbog prenatrpanosti unutar šasije ne bi bilo dobro da ide na suprotnu stranu tela, bilo kasno sinoć pa nisam nikog imao da pitam za savet pa kako sam znao i umeo. Po ostatku u poslednjem sloju, glat je žica mogla da bude još 0,05 mm deblja. Krećem u sekundare koji će potrajatai sigurno mnogo duže, nije za mrežnjak možda ovako sve potrebno al vežbam za izlazne trafoe koji sasvim sigurno nisu ništa bolji u Kenjalovim SET-ovima jer ih je motao isti čovek.

[guja011]

Zbog neparnog broja slojeva, završni izvod je morao da ide popreko preko namotaja jer zbog prenatrpanosti unutar šasije ne bi bilo dobro da ide na suprotnu stranu tela, bilo kasno sinoć pa nisam nikog imao da pitam za savet pa kako sam znao i umeo.

trebao si to da vratiš na kraju pre završne izolacije. najmanje komplikuje stvar.i nemoj da se opterećuješ time da taj trafo kolikogod da je važan, kao prvonamotani, treba da bude isti kao neki pedeseti gde su primenjene sve fore i fazoni

[Lemić]

trebao si to da vratiš na kraju pre završne izolacije. najmanje komplikuje stvar.i nemoj da se opterećuješ time da taj trafo kolikogod da je važan, kao prvonamotani, treba da bude isti kao neki pedeseti gde su primenjene sve fore i fazoni



Uradio sam vako



Pa namoto jedan sloj 0,1 i dva po 0,2, folija pa 0,2 i sad ide 0,1 kadica pa nastavljam dalje. Možda je ovaj izvod mogao da se turi na ćošak špuln, bliže ka maloj strani, tad bi manje pravio zazor, sad gotovo. Tek sam sad ukapiro, misliš da  se izvuče napolje a na kraju da se preko svega i pre oplate vrati na drugu stranu uz ulaz?



Ha, pedesti, samo sebi par komada, ovo je ćorav posao u komercijalnom smislu, čista danguba i isterivanje ličnog ćefa. Prvi izlazni trafo pre dvaes godina moto neki Stanko, ceo život radio u Rotoru, meto brusilicu u šrafštuk, stavio futer od bušilice i 10.000 navoja za 2 sata onako stojećki i sazido kuću od svoje "umešnosti".

[Lemić]

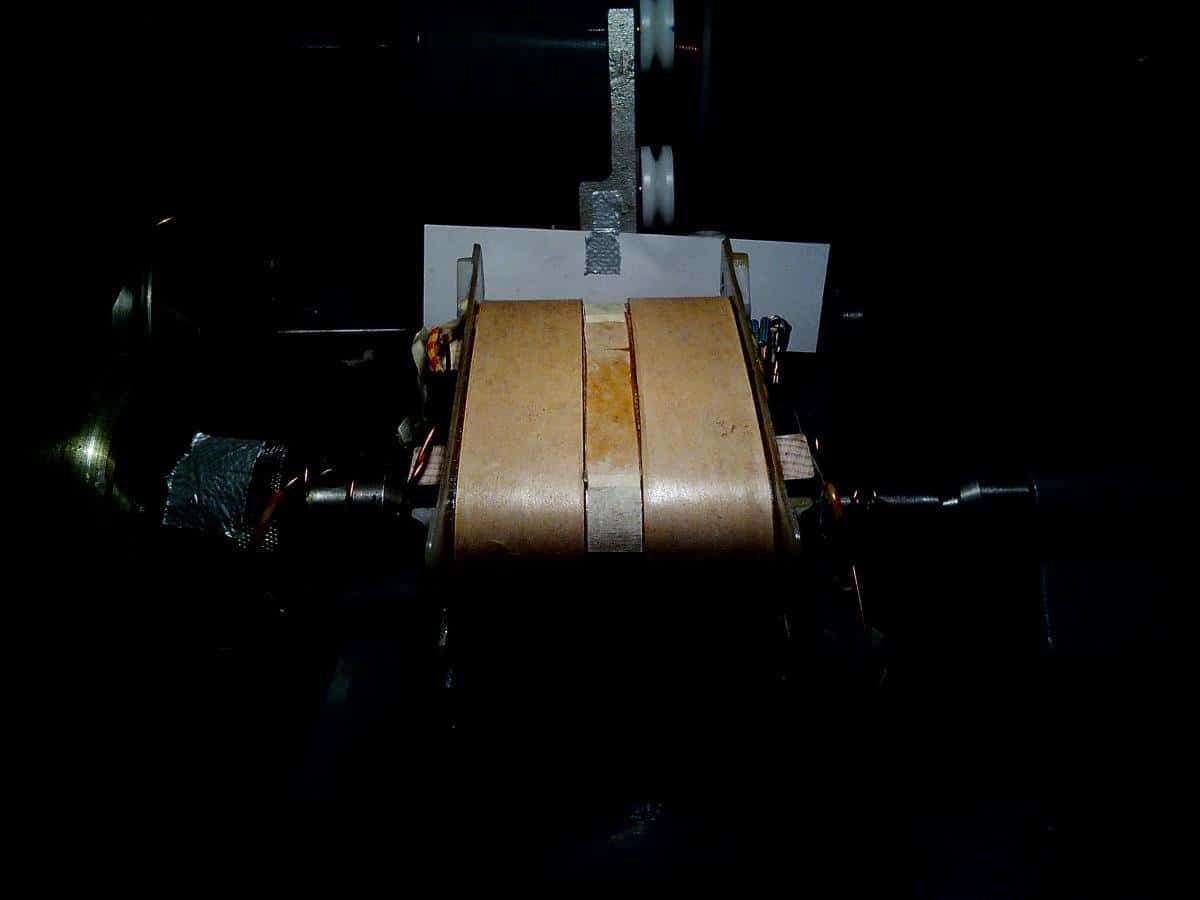

Namotan dvodelni sekundar sa ukupno 6 slojeva, kakav prvi



takav i taj VI. Doduše on me je namučio jer jednostavno prvih pet šest navoja se koprcalo mojom greškom jer sam pokušavao da nađem način da osiguram propadanje žice a da ne radim kadicu pa sam kod predhodnog sloja naopako okrenuo izolaciju, no uspeo sam da dostignem potreban broj okretaja, još ostalo malo rezerve. Tokom premazivanja onaj mali zazor sa desne strane je sabijen.

[Lemić]

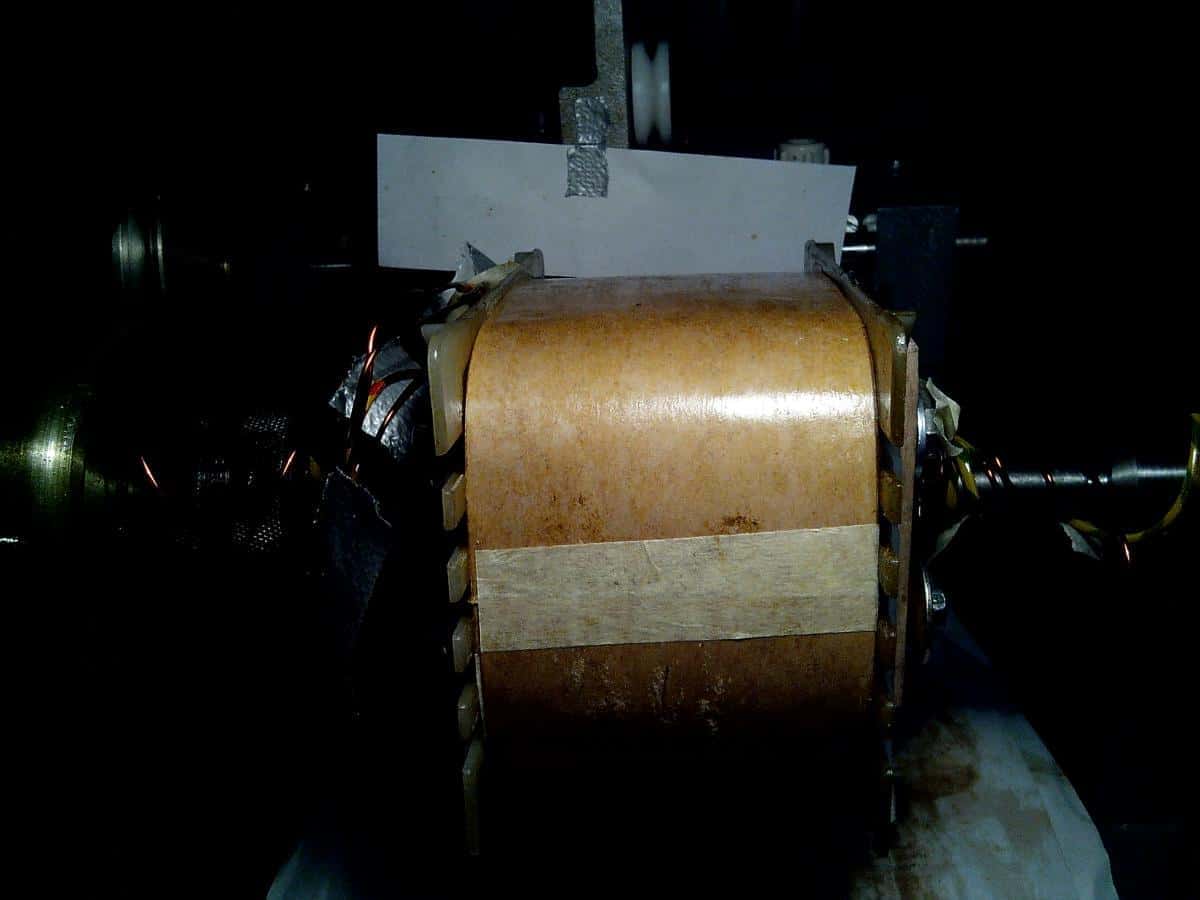

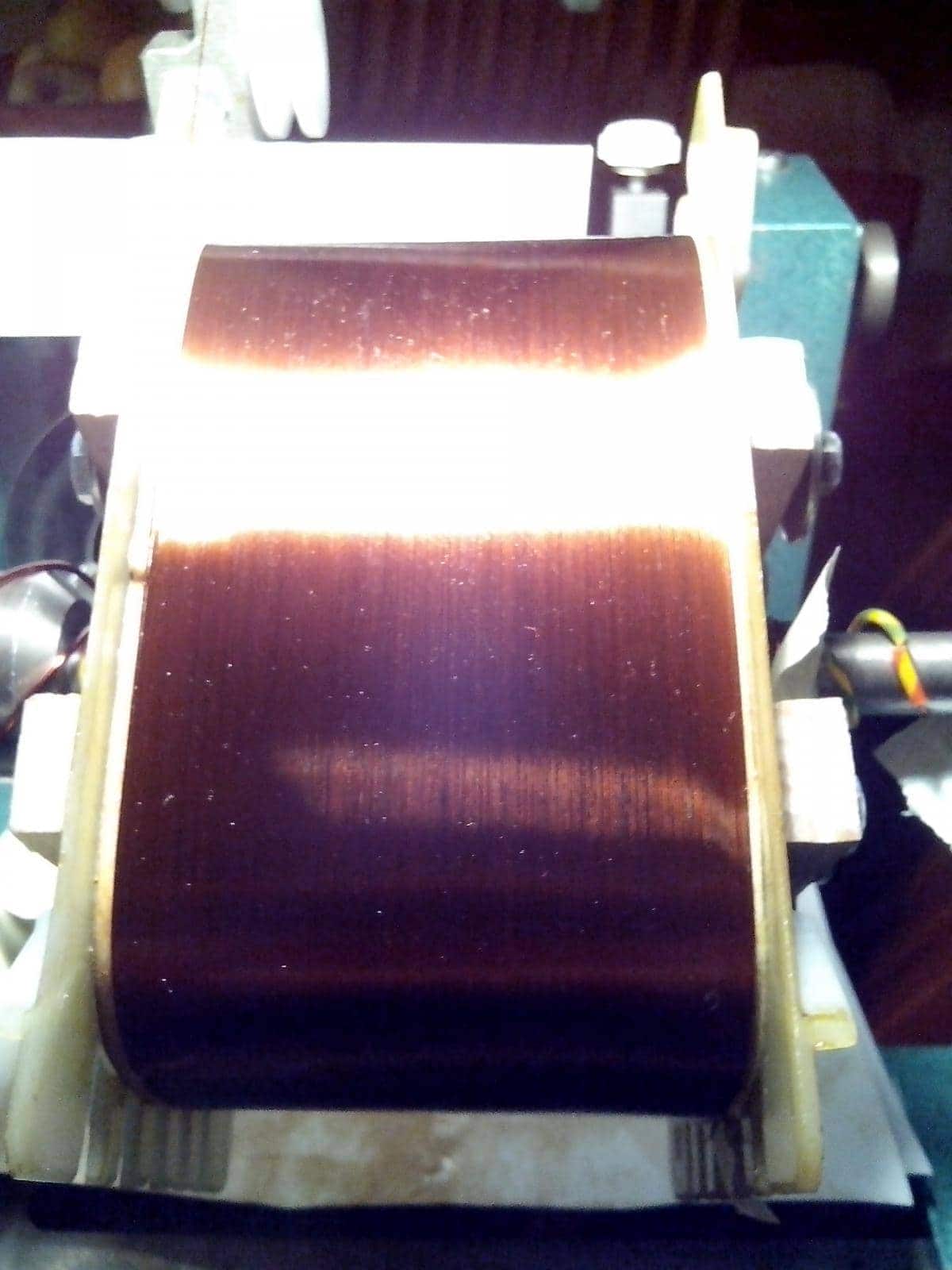

Završen i drugi sekundar, VII i zavšni sloj sa tankom žicom, 0,32, morale naglavne elektroničarske, u mom slučaju dunđerske, naočare, drastično napornije nego sa žicom 0,4.



Završetak motanja

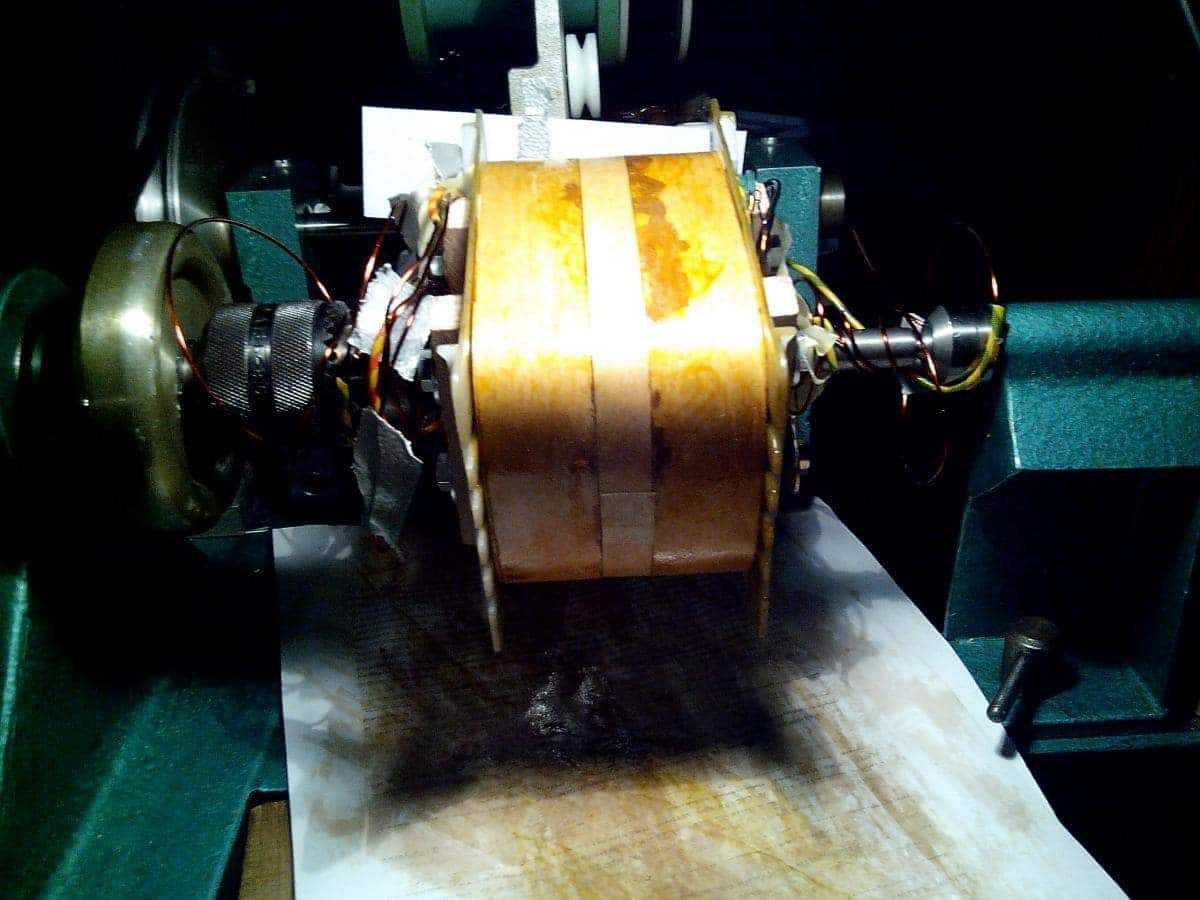

impregnacija



osušen i sa doteranih prvih par namotaja





[guja011]

liči

[Lemić]

liči



Sve što više motam sve više i meni liči. Da ne budem neskroman, nisam očekivao ovakav rezultat. Sad sečem izolacije da razmaknem grejanja pa da privedem kraju. Dok sam motao ovih zadnjih 182 imao sam prpu i baš sam mislio na te, al bi leglo :pivo:paje  pala kabeza i to više puta.

[guja011]

i sve to bez sređenog varijaka. viš da može.

[Lemić]

i sve to bez sređenog varijaka. viš da može.



Pa ide preko varjaka na cca 210 v i preko papuče, zamalo da dobijem grč.

[guja011]

sređen varijak: izvod sa istog za napajanje fild koila, a klizač sa varijaka za rotor i regulaciju brzine

na kraju spregnut varijak sa papučom.

ma, jednog dana ćeš i to da središ

[Lemić]

sređen varijak: izvod sa istog za napajanje fild koila, a klizač sa varijaka za rotor i regulaciju brzine

na kraju spregnut varijak sa papučom.

ma, jednog dana ćeš i to da središ



Ne sređujem ja ništa više na tu temu a i šire, bez tebe . Tema je otišla u drugom pravcu iako sam predložio primenovanje ili otvaranje zasebne-motačke; motalica sad vrti na tih 4-5 obrtaja što je taman da mogu da pratim i koristim prst kad ustreba a kad dodam papuču do ograničenja skoči na 8-10 i to mi je ono baš po meri, lepo vidim slaganje i kad se javi poremećaj uočim i pustim gas tako da tek malo povratim špulnu da popravim. Sa debelom žicom je sve vrlo stabilno ali sa tanjom ume motorić da se trzne kao da je neko samo pražnjenje ili indukovanje ali elastični španer eliminiše posledicu, predpostavljam da se to dešava iz instrukcija na koje ukazuješ.

[Lemić]

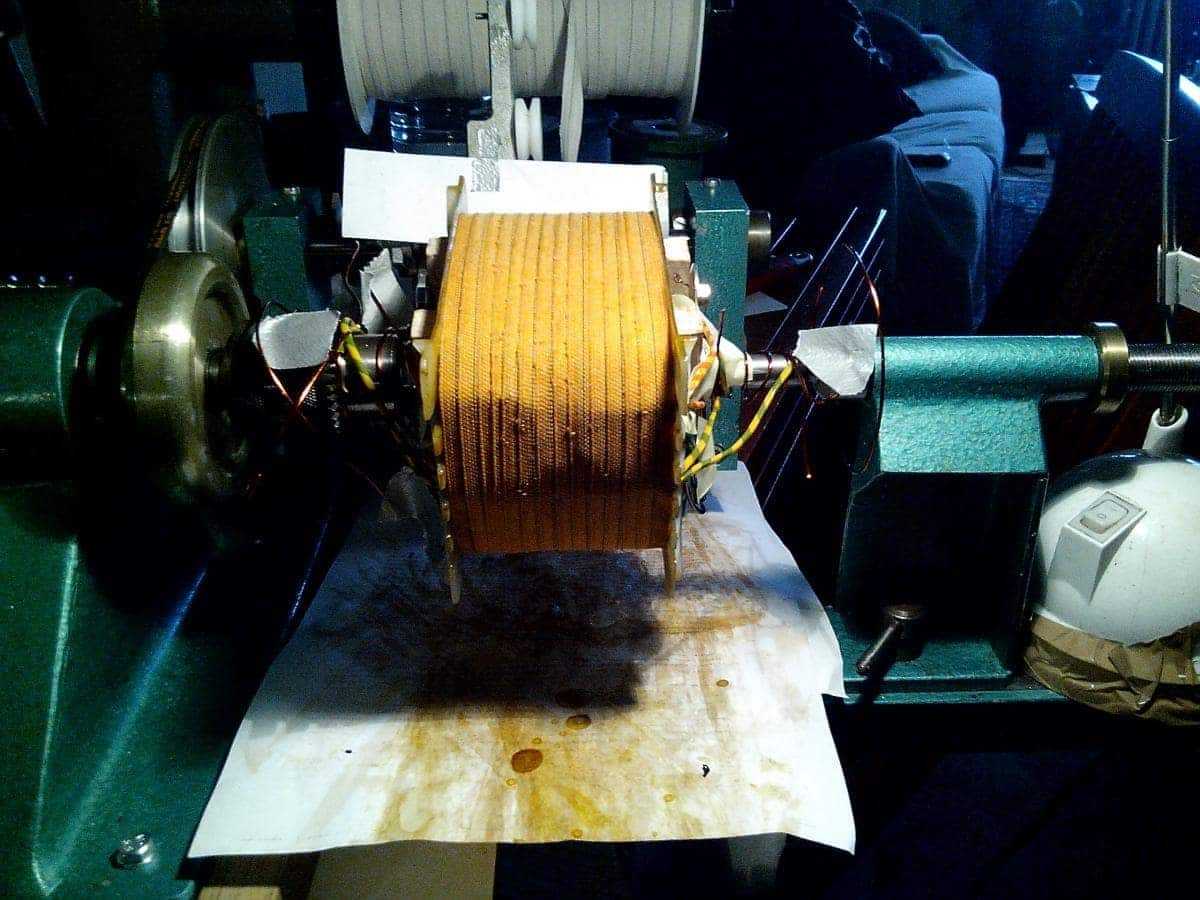

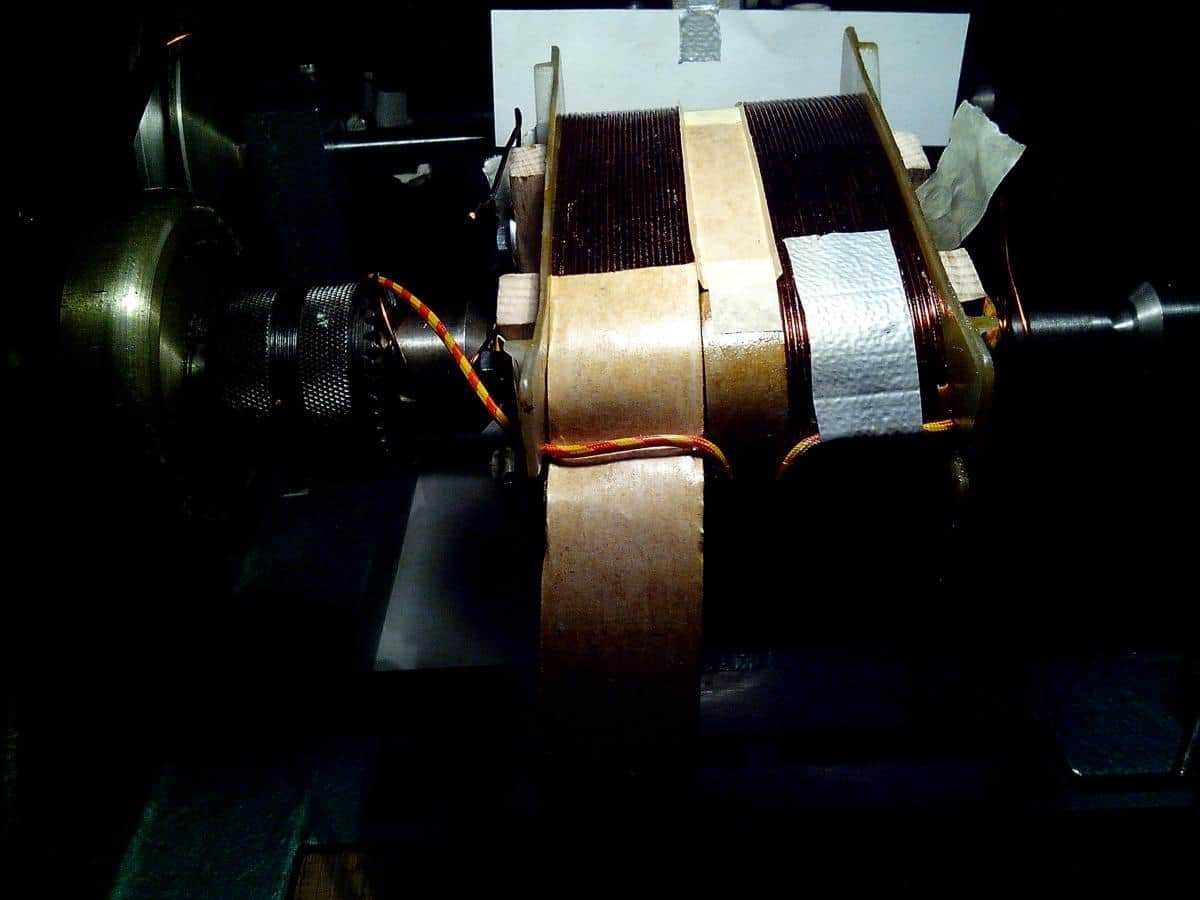

Nakon 5 sloja primara i 7 sekundara, podebljana izolacija do grejanja, forma ostala pravilna,

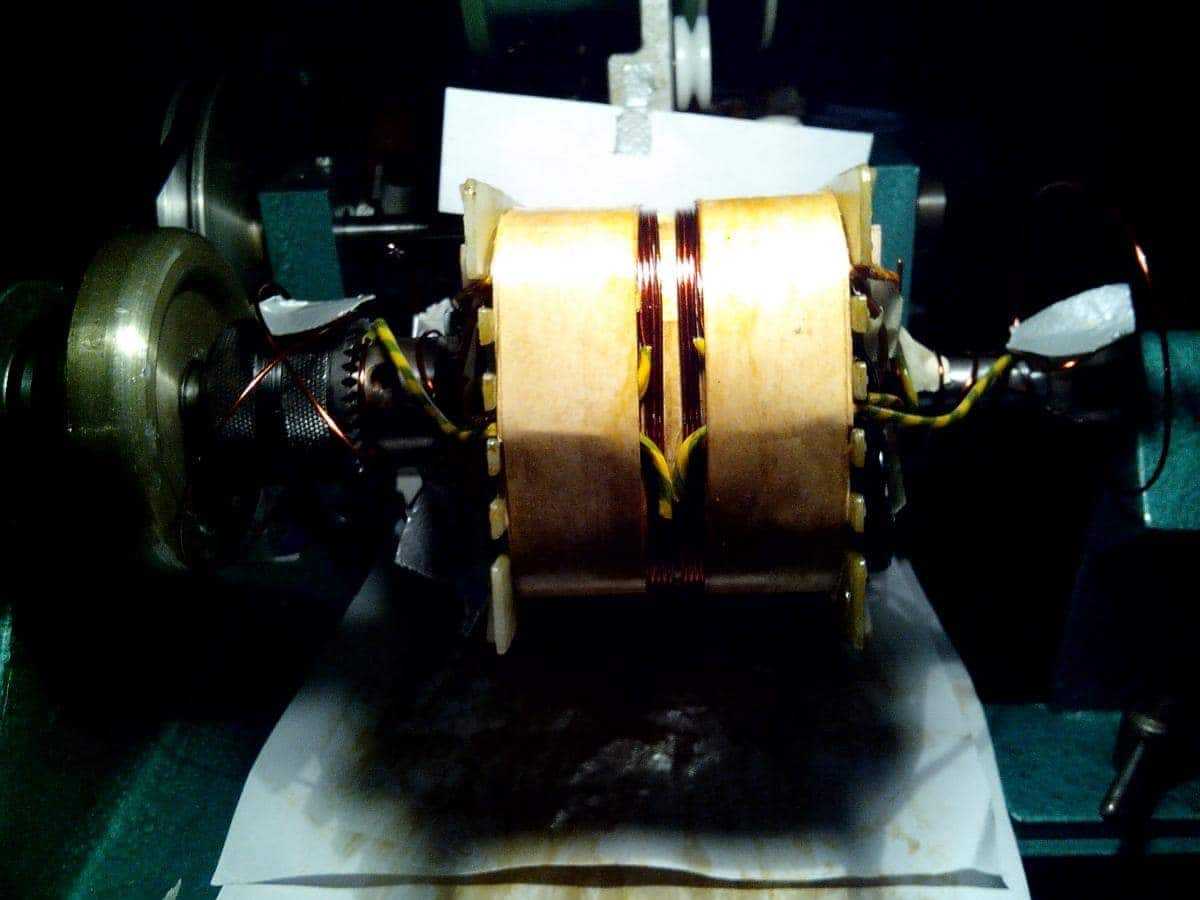

simetrični namotaji grejanja za izlazne cevi,



ostavljena kanalura za simetrično motanje po nekoliko  navoja grejanja za male cevke, dilema dal tu kroz sredinu ili levo desno uz telo, razmišljam





[guja011]

otkud ti ideja za to?

definiši simetrično grejanje tj simetrične namotaje:

[Lemić]

otkud ti ideja za to?

definiši simetrično grejanje tj simetrične namotaje:

Za velike cevi, za svaku zasebno su te dve sekcije levo i desno, simetrično u smislu dužine žice odnosno otpora, a za male cevi nije moguće uglaviti, razbiti greajanja pa sve ide zajednički, 6,3 v, odnosno 2 x 3,15 v pa po istoj tehnologiji, identične špulnice, 2 x po 4 navoja. (ja sam dunđer i imam i takav rečnik, lupetajući).

[guja011]

pa kolko ti je za velike cevi, jel ovo bifilarno, liči da ima previše navoja

previše za ac grejanje, ako je dc , druga priča

[Lemić]

pa kolko ti je za velike cevi, jel ovo bifilarno, liči da ima previše navoja

Nema,  22 navoja ispalo po računu za 18v, a  4 za 3,15v.  Učitelji rekli da motam kroz sredinu, čekam ratvarač i još se premišljam dal lim 0,35 il 0,5, nije cena uticajna.
