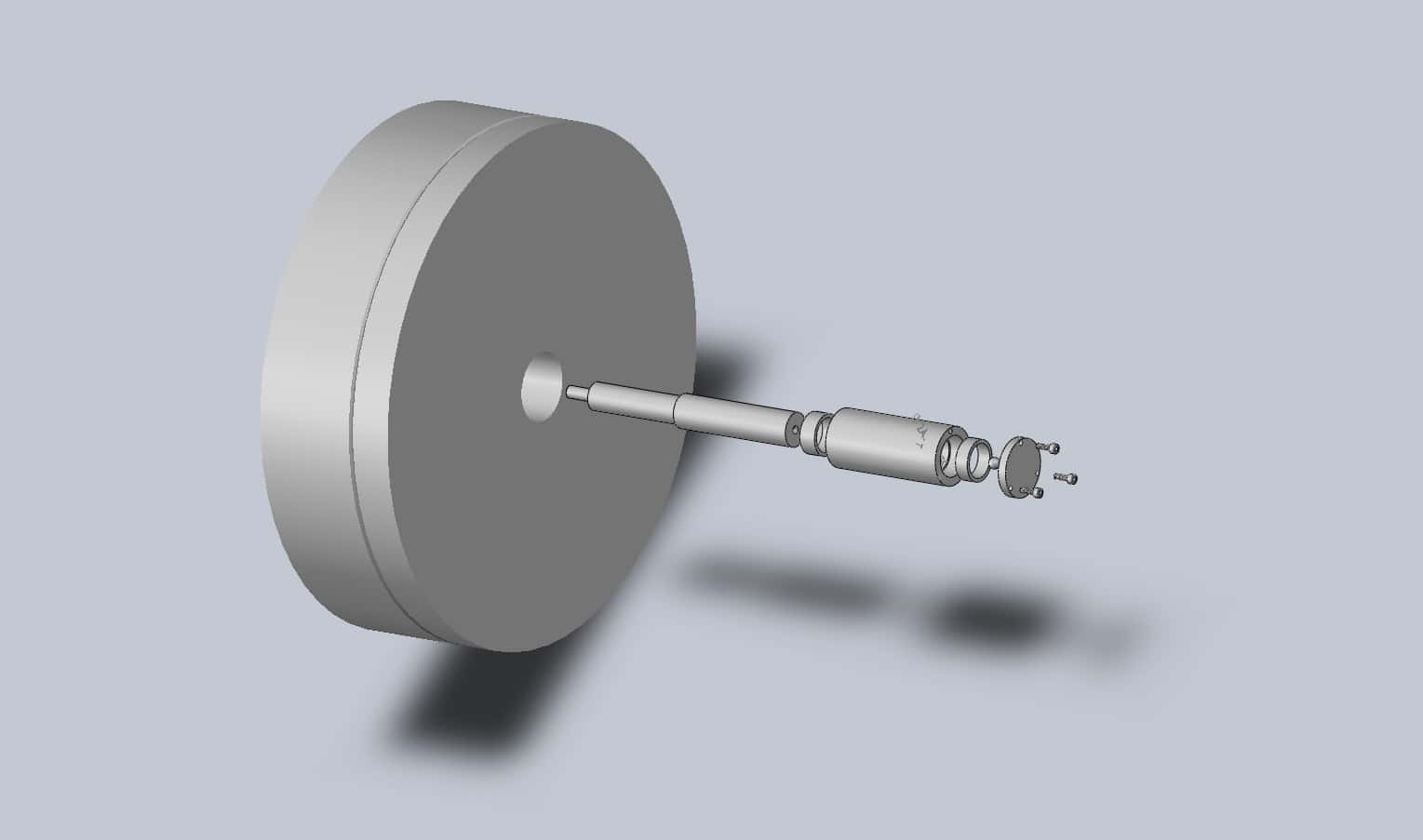

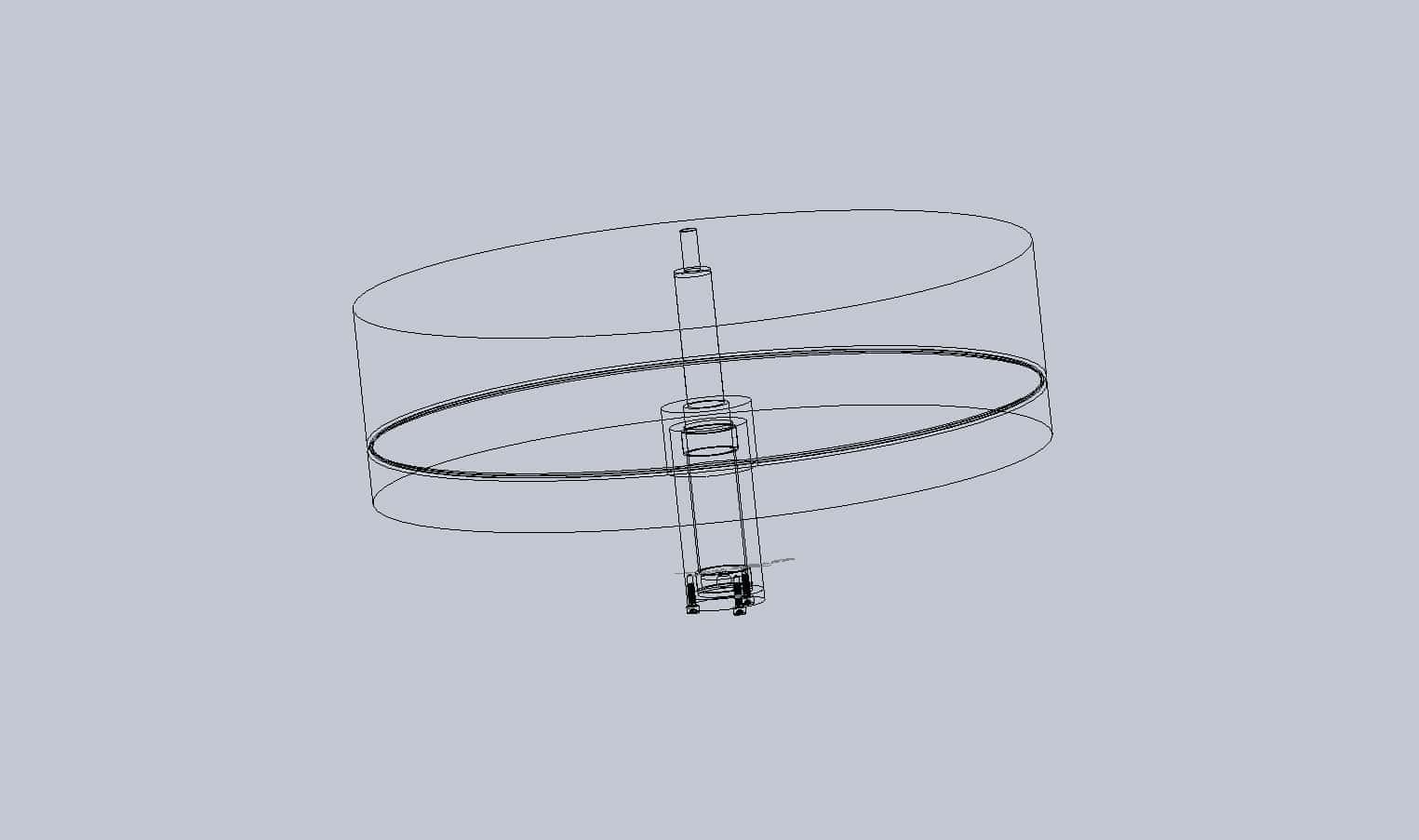

Evo, ja radio malkice, kada stigne noviji PC, će se rade i malo redovniji renderi, do tada samo bejziks... (exploded)(linije)i neki pogled sa strane...Sledi završavanje crteža glava (pickupa) i crteži ručice, motor već imam i bazu (manje više) a potom sve zajedno i tako...

[zbotic]

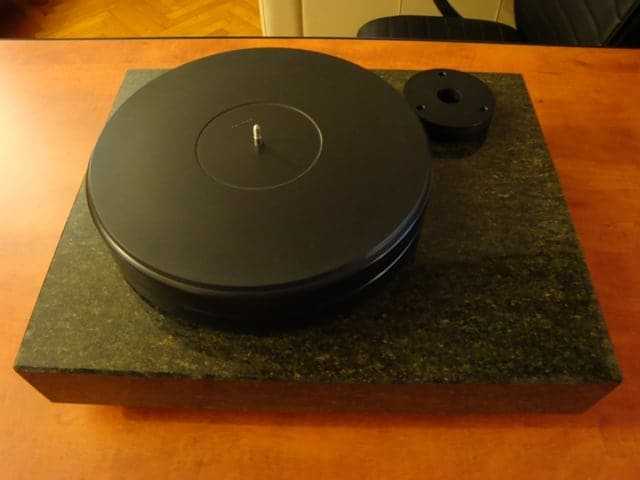

Uh sada si me podsjetio da obrišem prašinu sa svog pokušaja izrade gramofona. Na ovom projektu sam se uistinu umorio. Jedan od najtežih, iako je sve naizgled jednostavno. U konačnosti nisam uspio savršeno izbalansirati tanjur, ali će i ovako to biti jako dobro i u svakom slučaju prekrasno za vidjeti. Fotografija nažalost ni približno ne može dočarati ljepotu.

[zbotic]

Profil

[stein]

Meni se čini da je Leonardo uspeo izbalansirati rotirajući sklop, ipak, slušni je test i dinamički opterećen sklop zapravo merodavno merilo. (uh, šta napričah... ) Meni ova igrarija sa SolidWorksom sve bolje ide pa ako pomisliš da mogu pomoći nekim transferom sa skice u egzaktne tehničke crteže, nije problem (vežba čuda čini) a trenutno se mučim da dođem do nekih egzaktnih dimenzija zvučnice. Standardni mount 1/2" je jasan. Problem je malo diskrapancija između 9 i 10mm ofseta igle od montažne ravni, potom i visina koje od slučaja do slučaja varira od 14 do 18mm kao "standard" a čini mi se da svako radi po standardu, ali najčešće po sopstvenom...

[zbotic]

Nosač ručke. Dvije ploče koje idu jedna iznad druge, a odvojene vijcima. Donja ploča ima ekscentričan provrt (sa zubom za pričvršćivanje) kako bi se okretanjem oko rupe na bazi gramofona dobila različita udaljenost od osi gramofona. Vijcima se regulira visina. Donja ploča ima u rupama za vijke navoj, a s donje strane utor za upuštenu glavu vijka. Na taj način vijci pritegnuti maticom s gornje strane stoje apsolutno nepomično. Zatim se na svaki navoj montiraju matice, zatim gornja ploča i opet matice. Na gornju ploču montira se ručka. Materijal izrade eloksirani aluminij debljine 1 cm.

[stein]

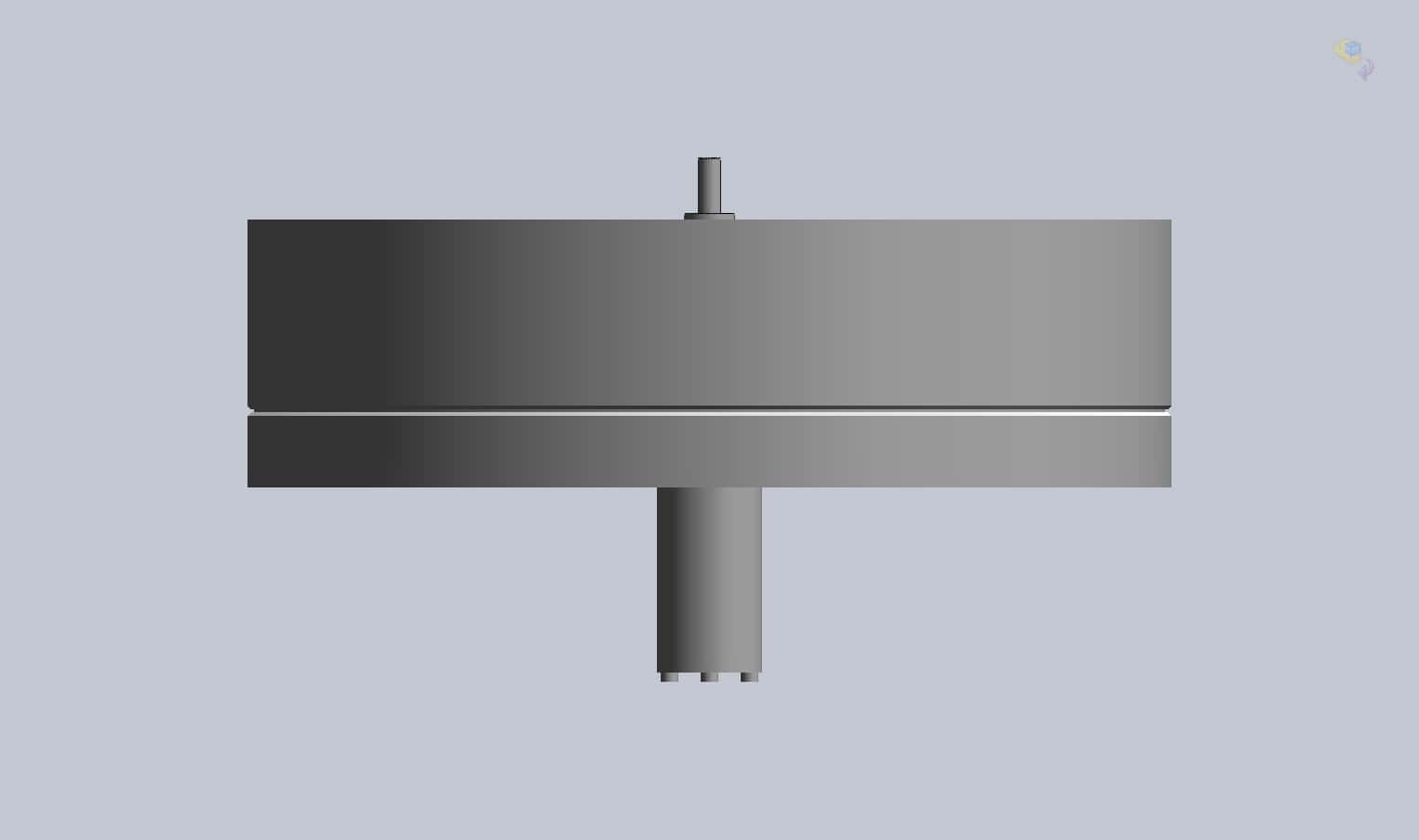

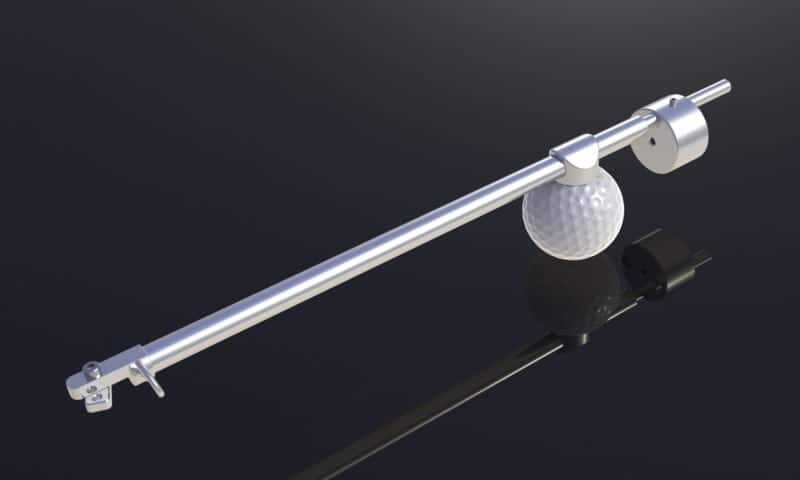

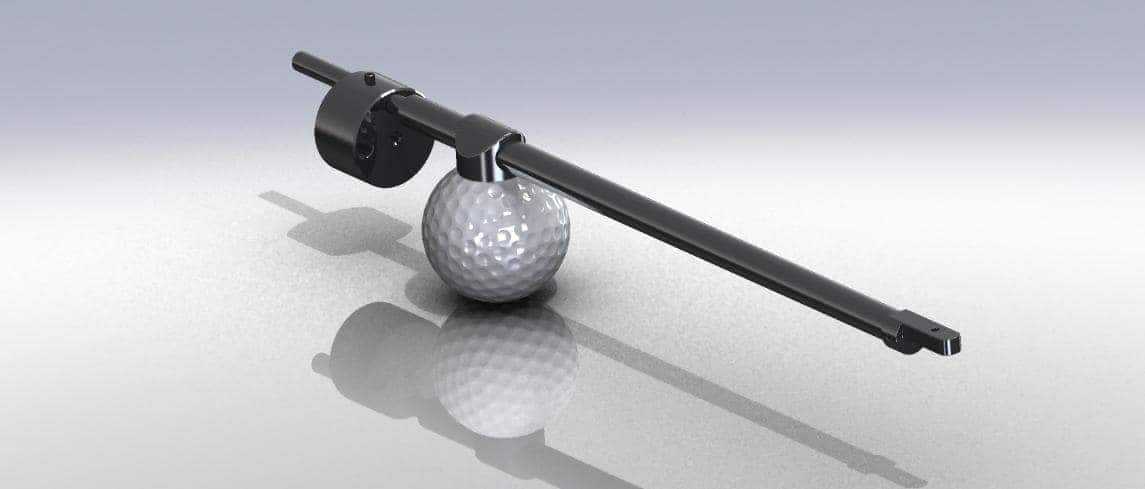

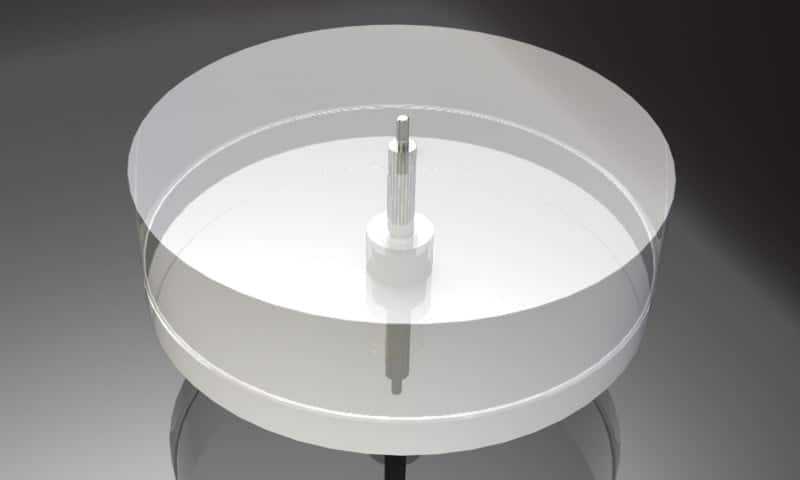

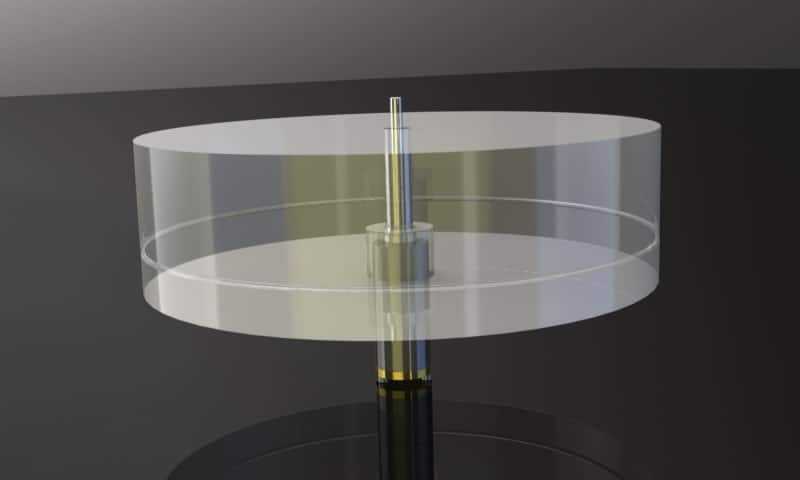

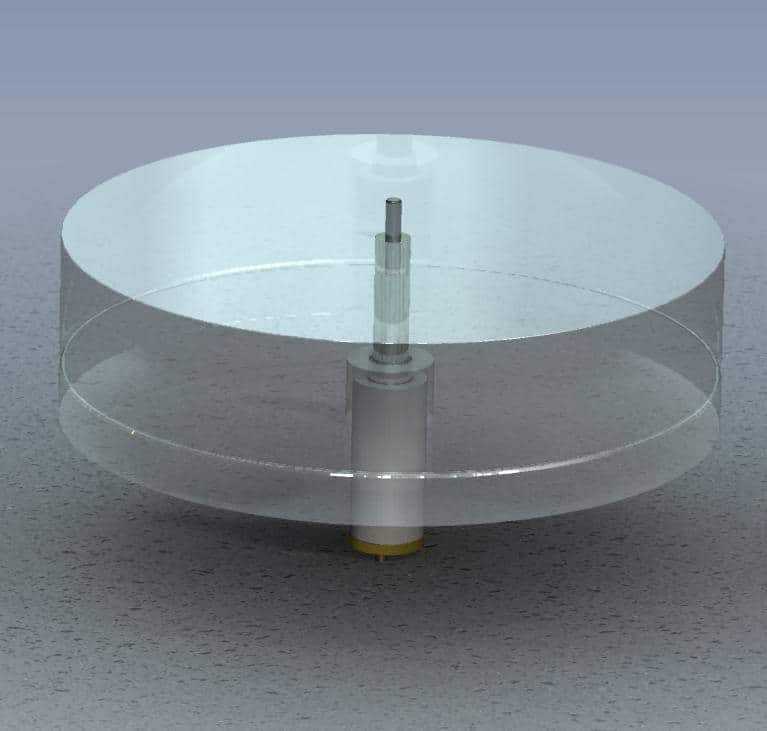

Da iskoristim malo vreme za odmaranje mozga, poigrao sam se hardverom i ispunjavam obećanje. Renderovane slike tanjira...Sledi crtanje 3d ručice i zvučnice, malo kalkulacija i konstrusanja tangencijalne ručice, priprema motora i to sve u programu pa onda tehnički crteži i izrada (skoro pa da zvuči neverovatno..)

[stein]

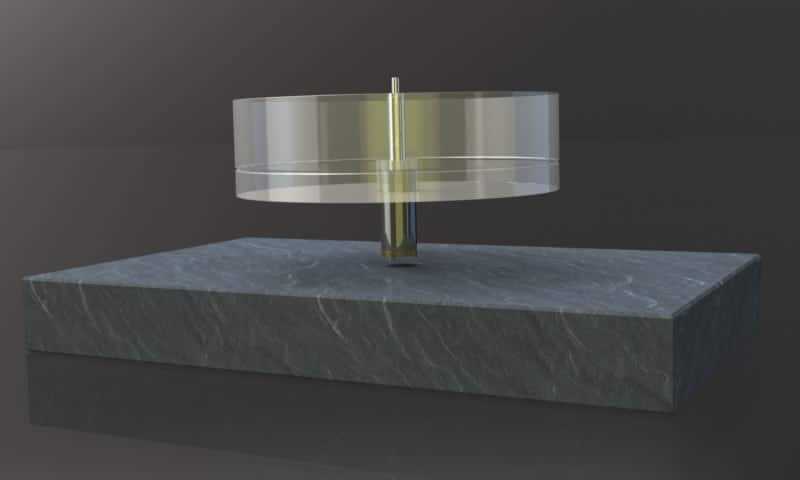

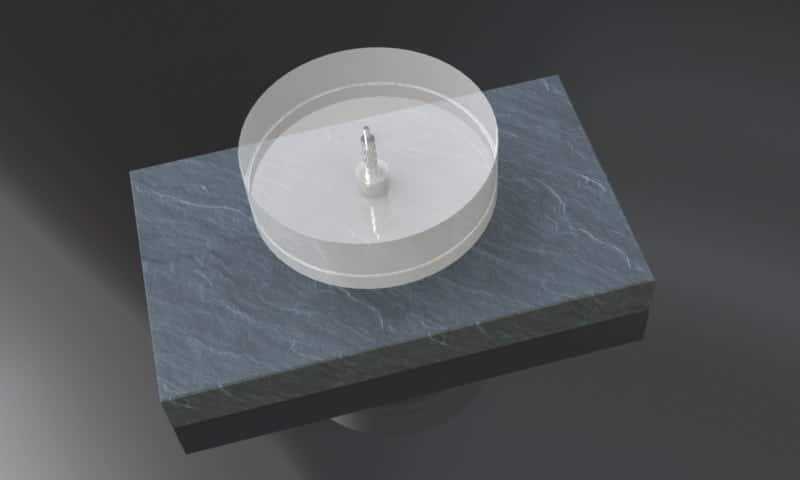

I još dve sa granitnom bazom...

[Leonardo]

.

" Mućaćos, Ti toliko dobro sanjaš da i ja osećam miris sira " Što bi rekao Brzi Gonzales.

.

[stein]

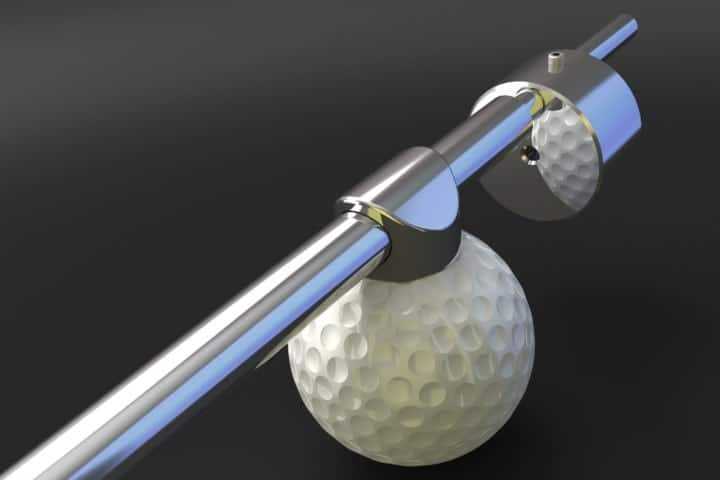

Pa onda idemo dalje...i još dalje posle večere

[stein]

...ovo postaje strašno zabavno!

[Zen Mod]

idi begaj - tol'ko si ga dobro nacrtao da ne moras ni da ga pravis ......

[stein]

idi begaj - tol'ko si ga dobro nacrtao da ne moras ni da ga pravis ......

Pa nije da ne mora, ali prvo da sustignem samog sebe. Sada crtuljam ono što je već u stvarnosti napravljeno... Kad smo već kod toga, emlitimotor što je komplikovan za nacrtati sa sve iznutricama (a moram da bi radilo, jel...)

... mada, ako ćemo BAŠ tako, onda je zvučnica baš najzeznutija. Ne nađem lupu da vidim kakav je oblik igle...

[Leonardo]

.

[stein]

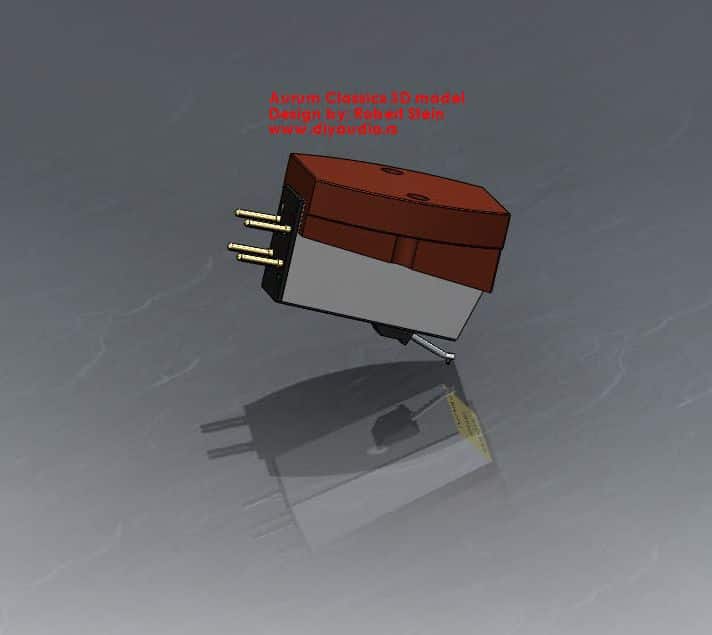

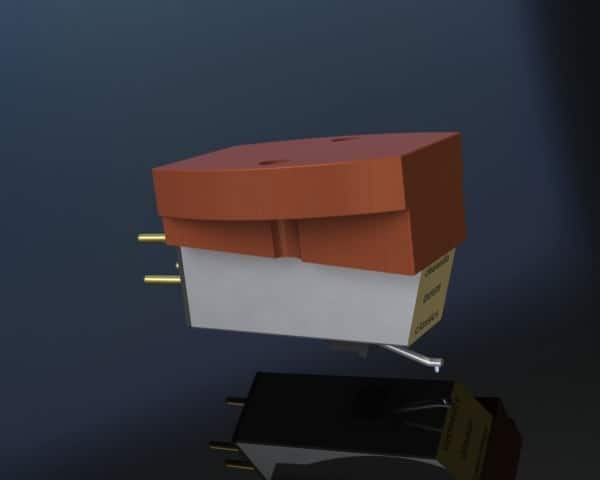

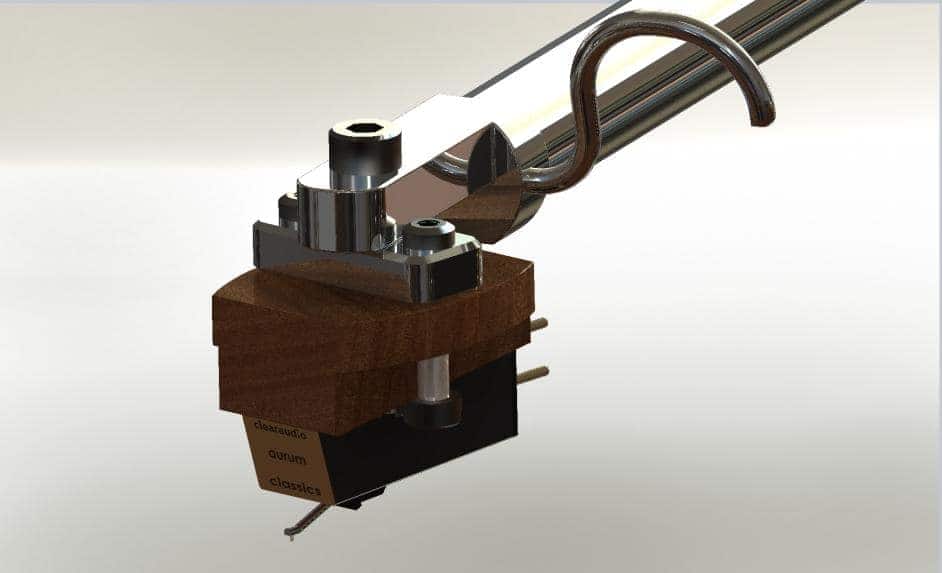

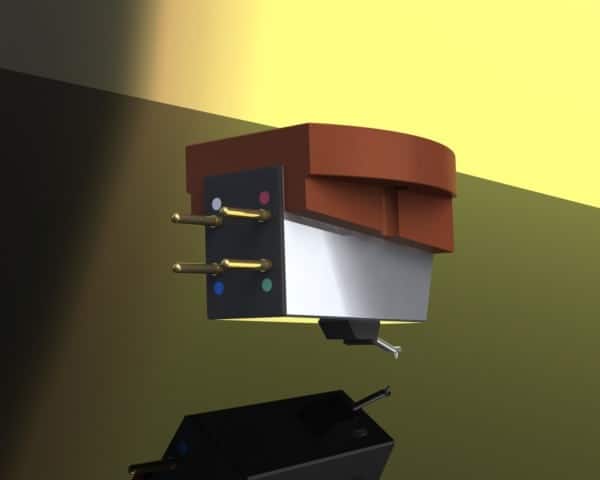

... i konačno, zvučnica... Bar koliko sam uspeo da namerim PKM-om (Pomično Kljunasto Merilo, za reč "šubler" se dobijalo: "Sedi, JEDAN!") tako da ako neko ima tačne dimenzije, rado ću ih uneti u fajl i korigovati postojeća odstupanja od stvarnih dimenzija. Ali, zarad neke vrste prezentacije i planiranja, dovoljno tačno... Iz nekog razloga, renderi su mi danas malkice "zatupljeni", verovatno zato što nema mnogo zaobljenih površina, a cela zvučnica je sva nekako...švapska...

[zbotic]

Ako je prvo bilo početak, onda ti ovo jako dobro ide. Čestitke!

[stein]

Ako je prvo bilo početak, onda ti ovo jako dobro ide. Čestitke!

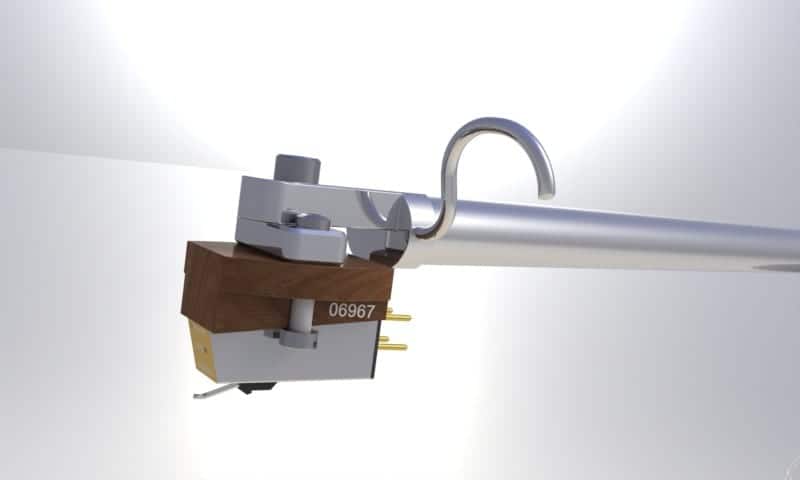

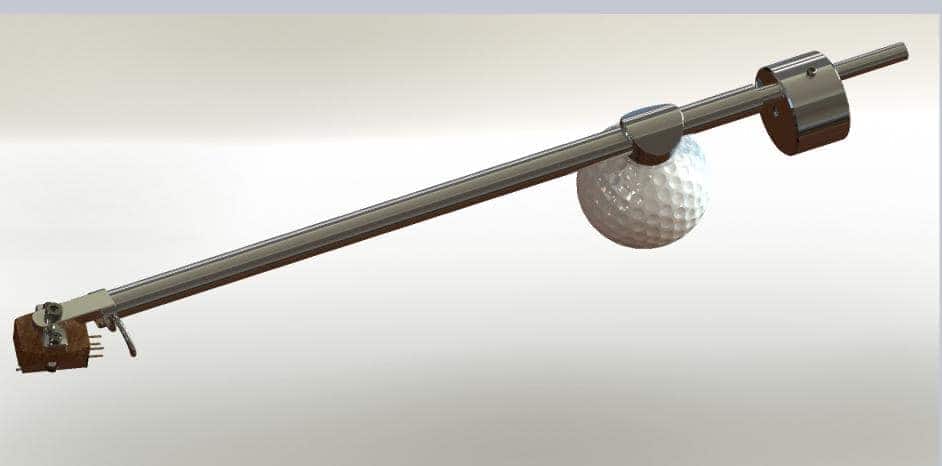

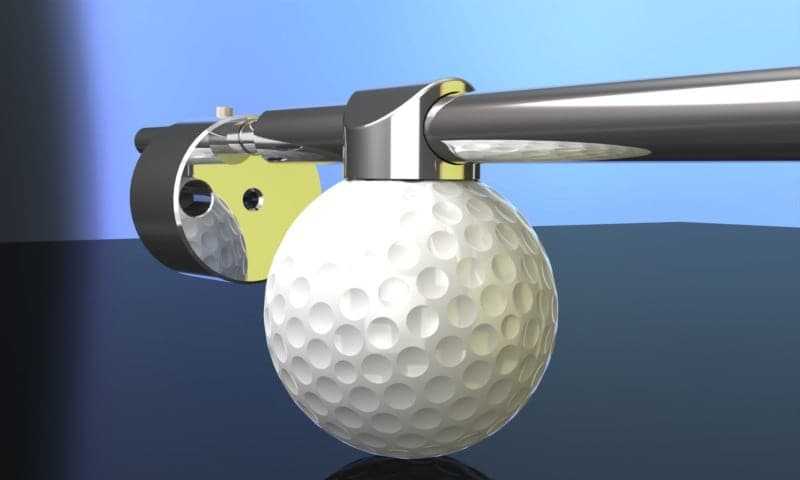

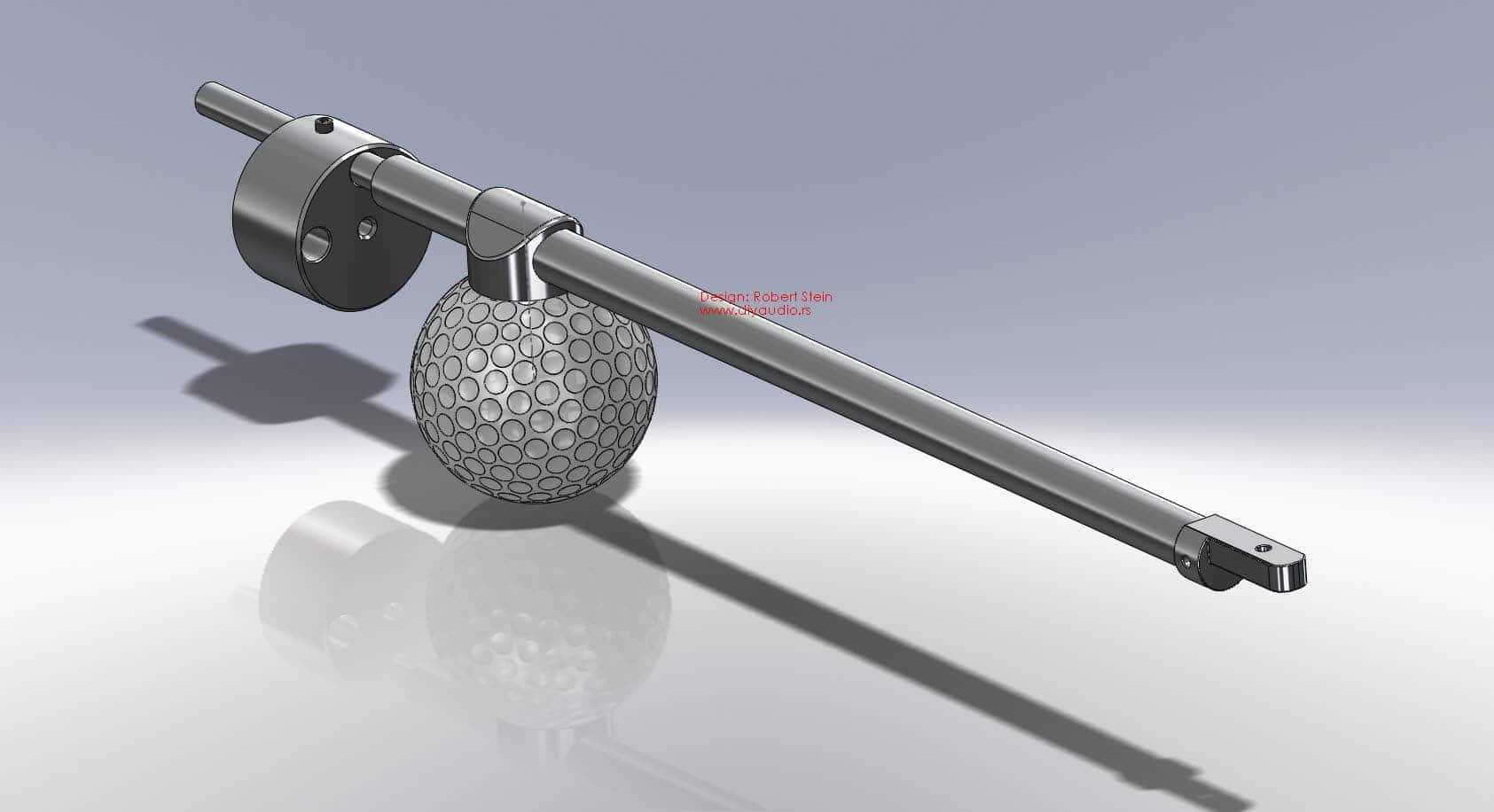

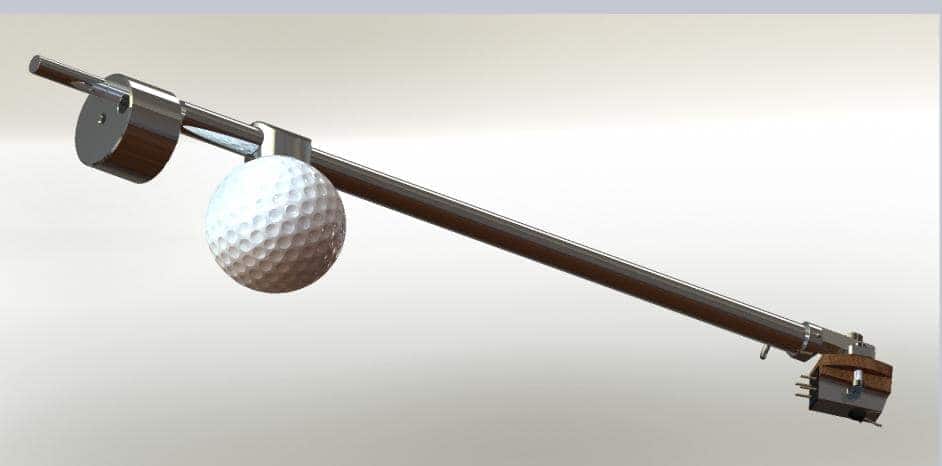

Jedino mogu reći hvala, trudim se :drinks:Polako se sastavljaju i svi ostali delovi. Zvučnica je spojena sa ručicom i sada se stavlja uz tanjir sa bazom pa će se polako videti koliko se čega mora sagraditi da se dobije potrebna visina za bazu...Evo još par sličica ručice sa zvučnicom...

[Zen Mod]

a si munjen 300%

[stein]

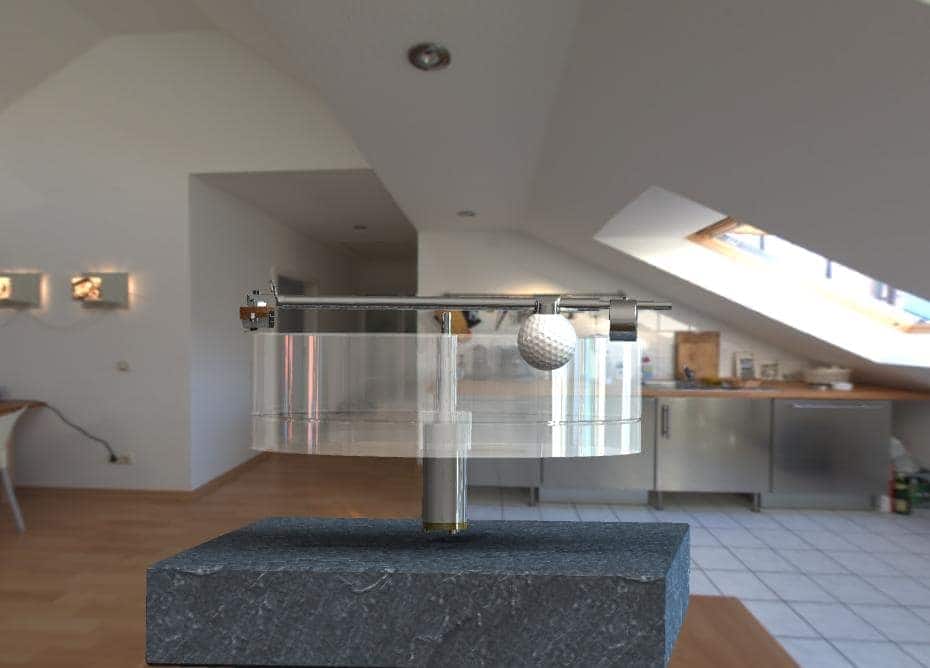

Pošto sam danaske baš onako dobro bio produktivan, evo jedne lepe vizije kako bi moglo da izgleda kad bi moglo... Mislim na okoliš gramofona. Note to self: get decent background images for rendering...

[stein]

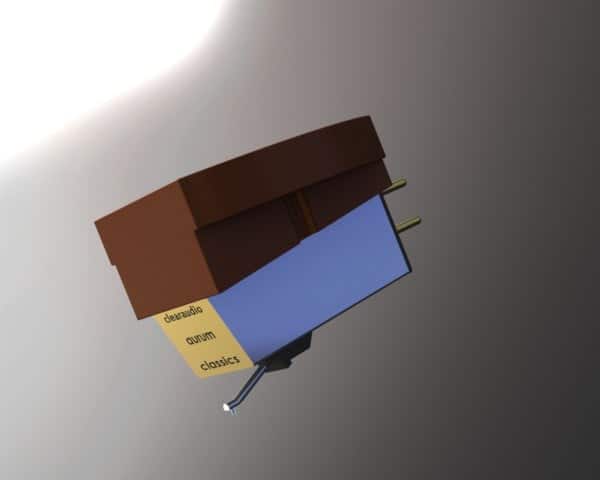

Skoro da zaboravim... serijski broj zvučnice. Pod lupom se tako lepo vidi

[stein]

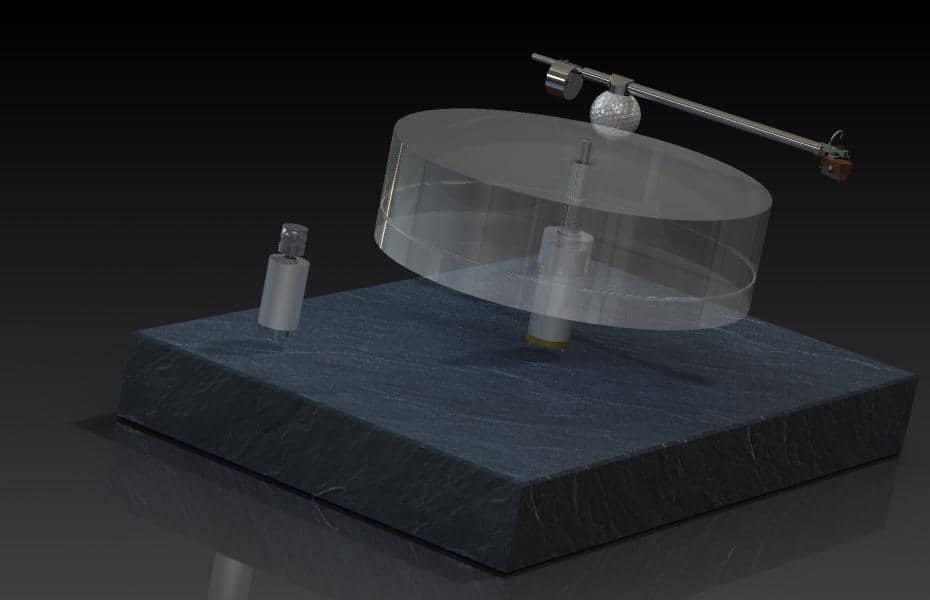

Danas sam bio malo skromniji pa sam dodao jednu malu remenicu na motorčić a sve to na bazu, otprilike gde mislim da će da bude kada bude sastavljeno. Ostaje mi da sada smišljam one detalje koji fale... Ovo što se vidi, i postoji u stvarnosti, jedino što ne levitira. Moram još izdizajnirati tangencijalnu ručicu i videti gde se ona može postaviti i onda na osnovu potreba dizajnirati postolje za ručice i bazu za dve ručke i tanjir...
