Još jedan phono stage sa Signetics NE5534AN i NE5532N :)


Kuja

Preporučeni Komentari


@Doktor me je okačivši šemu za Emerald phono (hvala! :) ) inspirisao da i ja, na talasu entuzijazma vezanog za NE5332 i NE5334 čipove, okačim nešto slično.

Reč je o phono sekciji Cyrus Two pojačala.

Za razliku od mnogih MC/MM phono ulaza ugrađenih u integrisana pojačala, kod Cyrus-a postoje dve potpuno odvojene ulazne phono sekcije.

Jedna je za MC zvučnice, druga za MM, njihovi izlazi se putem preklopnika biraju i povezuju na RIAA EQ kolo.

MC i MM sekcije svaka za sebe koriste Signetics NE5534AN opamp-ove, dok se Signetics NE5532N nalaze u RIAA EQ kolu:

(klik za veću sliku)


Ako se koristi 500VA PSX eksterno napajanje za izlazni deo Cyrus-a, ugrađeni masivni Holden & Fisher toroidni trafo napaja samo phono preamp i nšta drugo.

Zanimljivost Cyrus pojačala te generacije je i ta da nemaju preamp sekciju, već izlaz iz phono sekcije ide pravo na volume pot pa u izlazni pojačavački deo:

(klik za veću sliku)

_cyrus_two_service_manual-(block-dia)-24.thumb.jpg.9c3b89b7fbcd1c1f32e2deeccc8faf4b.jpg




Možda na papiru šema i nije nešto posebna, ali meni Cyrus ima neku magiju, "no nonsense" zvuk koji prenosi suštinu, sa izraženom muzikalnošču i PRAT-om.

Slušam ga  već više od 30 godina, prvo Cyrus One, zatim Cyrus Two + PSX, i nikada nisam želeo da promenim phono sekciju u sistemu. A vala ni pojačalo u celini. :)

Tokom godina je dolazilo i odlazilo svašta, ali Cyrus je za moj ukus bio (i jeste) to, pa reko' da podelim. :)





Link to comment
Podeli na ovim sajtovima

PS

Kako da unutar posta dobijem veće slike?

Kada duplo kliknem na sliku prilikom editovanja posta, za prikaz ne mogu da izaberem dimenziju veću od 200 piksela, i ako mi originalni fajl ima recimo 1.000 piksela.

Piše "Please select value that is no more than 200":




Tako da unutar posta uvek imam neke bedne thumbnail-ove, na koje treba kliknuti za punu rezoluciju koja je čitljiva.

Opet, vidim da drugi u svojim postovima imaju normalnu veličinu slika? Recimo u Doktorovoj temi šema Emeralda je pune veličine i čitljiva je.

Kako se to postiže?

Link to comment
Podeli na ovim sajtovima

pre 1 minut, Kuja reče

Kako se to postiže?

Nikako. Zen je pre par godina naredio da se smanji default format slika. Da bude isto kao na velikom DIY  forumu. Da bi što više stalo u jedan post. I da bi se postovi otvarali što brže. Mogu ja da editujem ručno post da se vidi.

Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)
52 minutes ago, Kuja said:


@Doktor me je okačivši šemu za Emerald phono (hvala! :) ) inspirisao da i ja, na talasu entuzijazma vezanog za NE5332 i NE5334 čipove, okačim nešto slično.

Reč je o phono sekciji Cyrus Two pojačala....

 ... Slušam ga  već više od 30 godina, prvo Cyrus One, zatim Cyrus Two + PSX, i nikada nisam želeo da promenim phono sekciju u sistemu. A vala ni pojačalo u celini. :)

sve isto samo bez PSX 😄

imao One pa prodao pa uvidio da sam napravio faul upravo radi phono sekcije pa naletio Two i sad ceka zamjenu svih elektrolita a bogami i sređivanje prednje ploce i poklopca



PS

phono je stalno pod naponom ... mrezni prekidac  daje struju samo izlazu ... tako da moza da posluzi kao RIAA 👍 sto je jedno vrijeme i bio

Izmenjeno od revox
Link to comment
Podeli na ovim sajtovima

pre 35 minuta, Kuja reče

ima neku magiju, "no nonsense" zvuk koji prenosi suštinu, sa izraženom muzikalnošču i PRAT-om.

Za čitaoce foruma koji nisu upoznati sa ovim neobičnim pojmom, PRaT je akronim, skraćenica za tempo, ritam i tajming.

U kontekstu zvučnih uređaja i akustike, PRaT se  koristi da označi kako zvuk dolazi do izražaja kroz tempo i dinamiku, nagoveštavajući koliko dobro komponenta (U ovom slučaju je op-amp) reprodukuje muzičke detalje.

U suštini, PRaT se može shvatiti kao indikator sklada i harmonije i trebalo bi da jasno čujete i razlikujete zvuk gitare, klavira, flaute, bubnjeva i drugih instrumenata a da ni jedan ne dominira niti potiskuje ostale. Perkusije, šejkeri, trube, violine, glasovi svi dolaze do izražaja sa prirodnim, toplim i dobro izbalansiranim karakterom od prvog tona.

;)

Link to comment
Podeli na ovim sajtovima

PRaT je bio hit pre 10+ god. i zaista pojava ovog trermina je vezana za UK audio sprave.

Naim Audio & Linn naročito. :signhere:

Nego, ima nešto i u tome. Ovde na forumu je to ona noga koja cupka, osmeh na licu koji traje  . . . :)

Link to comment
Podeli na ovim sajtovima

Mi redovno PRaT-imo :)

Mooda za Bbrege je ucek bilo i bice. Ono, ista prica kao i za med. Onaj pravi negde postoji, i ko je probao zna, ali zato ima toliko laznjaka na trzistu da se vise ne zna sta je sta. Pa neko moze u momentu da pomisli i kaze da  pravi med nikad nije ni postojao.

E tako je i ovde. Mi smo probali pravi audio med, i njemu tezimo :)

Link to comment
Podeli na ovim sajtovima

pre 28 minuta, Vix reče

Ono, ista prica kao i za med. Onaj pravi negde postoji, i ko je probao zna, ali zato ima toliko laznjaka na trzistu da se vise ne zna sta je sta.

Imaš po Vojvodini. (u okolini Vršca, atari sela Uljma i Nikolinci).  Njaviše gotivim med od suncokreta. Haj-end - nema dalje od toga.

Ne postoji veći cvet i jači nektar. Što više nektara to više antioksidanata. :D

Link to comment
Podeli na ovim sajtovima

Da se vratimo na Cyrus Phono.

Kada se pojavio model One u nekoliko navrata sam slušao kod prijatelja ( Thorens 160 sa njegovom ručicom, neki tada aktuelni Ortofon iz serije OM ). Pozitivno iskustvo def.  Model Two nisam imao prilike čuti.

Naravno da tada nisam imao pojma da su unutra Sinergetics op amp-ovi. Tada nisam ni znao da se nalaze i u Cambridge Audio CD 3. :Viannen_loungelizard:

Hvala @Kuja na temi. Pitanje za tebe : koji ti je phono više legao ? Iz Keca ili Dvojke ? :)

Link to comment
Podeli na ovim sajtovima

13 minutes ago, Mikorist said:

Imaš po Vojvodini. (u okolini Vršca, atari sela Uljma i Nikolinci).  Njaviše gotivim med od suncokreta. Haj-end - nema dalje od toga :D

Ček dok probaš med iz košnice koja je prošetala celu godinu po pašama, da vidiš šta je high end. Ako iko bude hteo da proda takvo nešto... Na poslednjoj sam tegli a izvor se povukao iz posla.

Link to comment
Podeli na ovim sajtovima

pre 1 minut, ManicP reče

Ček dok probaš med iz košnice koja je prošetala celu godinu po pašama, da vidiš šta je high end. Ako iko bude hteo da proda takvo nešto... Na poslednjoj sam tegli a izvor se povukao iz posla.

Ali suncokret je ludilo. Kakve tablete za smirenje kakvi bakrači. Spavaš ko beba posle ovog meda.

Link to comment
Podeli na ovim sajtovima

3 minutes ago, Vix said:

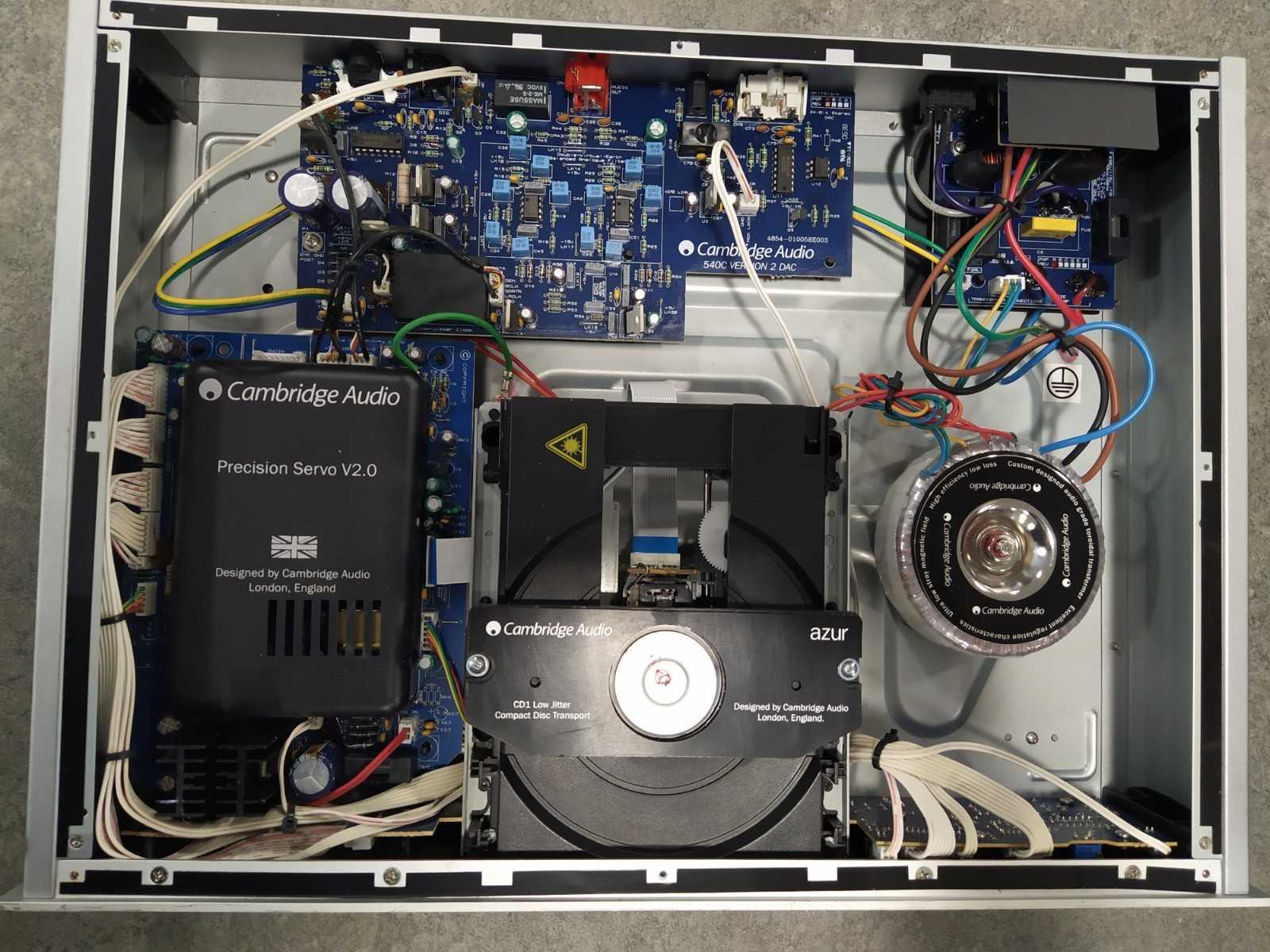

Ja sam imao prilike zagledati u jedan Cambridge CD plejer, cak sam i slikao. Ali nisam gledao koji su opampovi unutra.... :(

Cambridge Cd.jpg

Ovaj model je već "kofica". :rofl:

Modeli CD1 ( ultra redak, skoro pa nemoguća misija za videti ), CD2 ( redak, imao prilike videti i čuti jednom kod Miše Imperial Audio ).

CD3 model se može ovde u Srb povremeno naći na KP zato što je to uvozio Tehnopromet u "zlatno" doba države, tj. pre svih ovih govnanja što su nas snašla i desila se.

Konkretno vezano za model CD3 koji posedujem : jedan radnik u fabrici je sklapao, drugi testirao. Na donjoj ploči uredjaja imaš njihova imena i potpise. To je posao. Slikam danas popodne kada se vrnem s posla, pa postujem ovde.

Isto iskustvo sam imao sa reparacijom Ortofon Rohmanna. Jedna žena je radila reparaciju, druga testirala. Imam negde i za to papir sa njihovim svojeručnim potpisima.

I tu da zahvalimo Siniši ( nije to onaj S. Sretenović što valja Mcintosh, Tannoy . . .  ostalo ) koji je tada radio u Tehnoprometu i bio direktno zaslužan za uvoz Cambridge Audio, Heybrok, Audio Inovations etc.

Godinama smo "šankovali" u bašti SKC-a na nadeljnim berzama ploča, kao i unutra u holu zimi.

Hvala mu ! :worship:

Link to comment
Podeli na ovim sajtovima

8 hours ago, Doktor said:

PRaT je bio hit pre 10+ god. i zaista pojava ovog trermina je vezana za UK audio sprave.

Naim Audio & Linn naročito. :signhere:

Nego, ima nešto i u tome. Ovde na forumu je to ona noga koja cupka, osmeh na licu koji traje  . . . :)

Upravo tako!

Ja PRaT u najvećoj meri doživljavam kao "muzikalnost" uređaja, koji je sposoban da prenese punu emociju nekog dela koja čini suštinu muzike.

Cyrus Two ima tu moć da me povede na vožnju rollercoaster-om i natera da skočim na noge lagane i zasviram air guitar. 🤘🎸



Imam utisak da je sve manje komercijalnih uređaja sposobnih za tako nešto.

Ganja se napucan zvuk, muzika zvuči kao filmski specijalni efekti.

I na ovom HiFi sajmu kao i godinama unazad bila je prisutna gomila preskupe opreme koja nije bila sposobna da prenese suštinu muzike.

Zvuk je u slučaju dobrog dela preskupih sistema prštao od detalja i tranzijenata, ali je, zvuči paradoksalno, bio dosadan.

Džaba sposobnost određivanja pozicije pojedinačnih instrumenata u orkestru i količine pljuvačke u uglu usana pevačice, ako te muzika ne ponese.



Link to comment
Podeli na ovim sajtovima

pre 10 časa, Doktor reče

Da se vratimo na Cyrus Phono.

Kada se pojavio model One u nekoliko navrata sam slušao kod prijatelja ( Thorens 160 sa njegovom ručicom, neki tada aktuelni Ortofon iz serije OM ). Pozitivno iskustvo def.  Model Two nisam imao prilike čuti. ....

Hvala @Kuja na temi. Pitanje za tebe : koji ti je phono više legao ? Iz Keca ili Dvojke ? :)



I kod mene je ista priča, u kombinaciji sa Cyrus-om su Thorens i Ortofon! :) ...Doduše uz SME. :)



Što se razlika između Keca i Dvojke tiče, oni u stvari imaju identičan PCB!

Razlika su sledeće: Dvojka ima "pravu" odvojenu MC sekciju, jači trafo i jače izlazne tranzistore i mogućnost kačenja eksternog PSX napajanja (500VA trafo + 4x18.000uF kondovi).

Kod Keca je deo na PCB-u rezervisan za MC prazan. Korišćenje MC zvučnica je omogućeno tako što se prekidačem iz kola izbaci jedan otpornik tako da gain naraste.

To znači da bi sa MM zvučnicama Kec i Dvojka trebali da rade prakično isto, a popunom praznog dela MC sekcije na PCB-u odgovarajućim delovima, Kec bi mogao biti pretvoren u Dvojku što se phono dela tiče.

Sećam sa da je u svoje vreme MC sekcija Dvojke bila dosta hvaljena, tako da bi takav upgrade imao smisla za vlasnike Keca.



Šema Cyrus One phono sekcije:







Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

..Zaboravih da napomenem i bitnu razliku između Keca i Dvojke.

Ako se koristi eksterno PSX napajanje, tada interno napajanje Dvojke napaja isklučivo phono sekciju a eksterno napaja izlazni deo.

Tako da su napajanja ulazne i izlazne sekcije potpuno razdvojena, što prepostavljam da pozitivno utiče na phono deo.

Plus, interno napajanje u Dvojci ima jači trafo, veće filterske kondenzatore i sve ostale komponente napajanja odgovarajuće dimenzionisane, što možda još doprinosi za koji promil.

Znači MM sekcije Keca i Dvojke imaju istu šemu, ali možda neke od pomenutih stvari vezane za napajanje ipak prave dodatnu razliku u korist Dvojke.

Izmenjeno od Kuja
