Gosha

Ili su mozda FKZ ili FKS

Mislim da nesto poput ovog zavrsava sve amaterske potrebe: https://www.amazon.com/5000-Handheld-LCR-Meter-accessories/dp/B00S298KJO

Malo obratite paznju i na Brymen, jeste da ga Papa ne koristi (on voli UNI-T) ali mislim da su odlicni instrumenti. https://3me.rs/product-category/multimetri/rucni-multimetri/

https://www.prva.rs/web-tv/serija/igra-sudbine Nadam se da svi clanovi foruma prate ovu seriju. U slucaju da nije tako, Miko, sve da ih banijes trajno

Nedostaje mu jos ovaj.

Probaj ako imas: Carmina Burana, O Fortuna.

Siemens MKL: http://bitsavers.informatik.uni-stuttgart.de/components/siemens/1984_Siemens_Capacitor_RFI_PTC_NTC.pdf

https://sr.wikipedia.org/wiki/Петао_Софроније

Mislis, prosvetli

Stavi paket od 6X1N4148 i ne brigaj mnogo. Te diode u normalnom radu ne provode, imaju zastitnu funkciju, da ogranice max bias u ekscesnim situacijama.

Malo bacih pogled na SM sto je Zen okacio. Radi se o demonstarciji snage, bridge pojacavac sa 16 izlaznih tranzistora (2SC520/2SA1943) po kanalu. Hvale se sa 180000uF u napajanju, sto je efektivno, u ovom slucaju 4 puta manje jer su kondovi redno vezani. I ova sitna greska: "Balanced (RCA) and Unbalanced (XLR) inputs" I greska u semi:

Sareno ko decja igracka.

Koliko mogu da primetim, unutra su tri svicerska napajanja? Jedno za SG4, drugo za power amp i trece za arduino ili sta vec.

Mala ispravka, nije 4 nego 3. Da ne sirimo dezinformacije

To su diode, obicno su u tom kucistu bile po dve redno vezane diode i sluzile su kao zener diode za 1.4V. Vidim da su ovde po tri takve vezane redno, sto bi znacilo da izigravaju zenerice od 4.2V. Polarisi ih u provodnom smeru , pusti desetak mA kroz njih pa izmeri koliki je pad napona na njima.

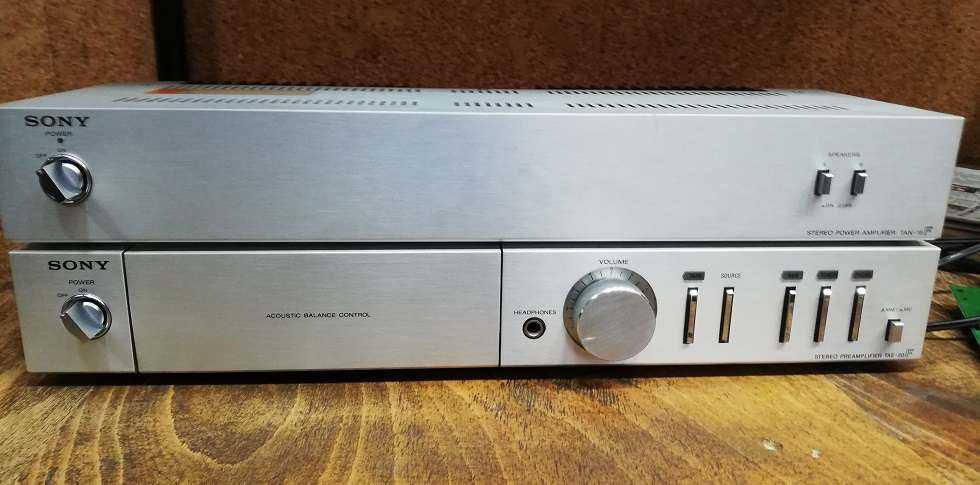

Malopre svratih do prijatelja koji jos uvek ima servis za popravku raznoraznih uredjaja zabavne elketronike. Kad tamo, dosao na servis ovaj Sony: Jedan kanal lose radi, krci ziju ..... Problem je bio u prekinutoj stampanoj vezi koja se nalazi ispod sasusenog lepka kojim su fiksirane komponente sa donje starne PCB. To je dosta cest problem koji se javlja kod japanskih uredjaja iz tog vremena kad su koristili taj lepak za ucvrscivanje komponenti. Lepak je izgleda malo agresivan i hoce da nagrize bakar, a ja sam licno imao problema kod video rekordera (dok sam ih popravljao), da hoce da postane i delimicno provodan i to ume da napravi takve brljotine da ti se smuci. Naravno dok nismo ukapirali u cemu je problem. Navika mi je ostala iz tog vremena da cim vidim taj sasuseni lepak, odmah ga uklanjam. Pa pomislih da to mozda i kod tebe nije problem. Znaci, obavezno ocisti lepak i proveri sve PCB vodove .

Nemoj da dizes ruke, moze i to da se resi a da nije skupo, mozda i nista ne kosta.

Ma to svi beogradjani znaju

http://www.kelco.rs/katalog/detalji.php?ID=12650

Steta je da ga ne osposobis, mislim da nije veliki problem. Ako su ispravni izlazni i pobudni ostaje sitnurija od Q101 do Q110. Opste pravilo kod pojacavaca u A/B klasi kad se pustaju u rad ili popravljaju je da se prvo dovedu u B klasu, tj bias =0. To se radi tako sto se kratkospoje baze pobudnih tranzistaora i tako si zasticen od moguceg crkavanja izlaznih. Dok je amp u B klasi proverava se DC izlazni napon koji treba da bude oko 0V. Isto toliko treba da bude i na kratkospojenim bazama pobudnih. Sad polako proveravas ulazni deo. Obrati paznju na R122 dali ima spoj na obadva kraja, posto je vezan nekim zicama (ili je neki konektor u pitanju) jer se fizicki ne nalazi na Main Board A. Na njemu treba da bude 0V DC.

Ja imam predlog da ga doneses kod mene da pogledamo zajedno u cemu je problem.

Samo jos logicki analizator nemam u kolekciji, ali, kako stvari stoje, mislim da ga necu ni imati. Gubi se polako entuzijazam, nazalost.

Ako se ne javi niko iz BG uzecu je ja. Trebaju mi te nogice.

Koji si to HP rasturio, to je svetogrdje HP se nikad ne rastura Zainteresovan.

Samo mala korekcija, to nisu Ei trikovi vec Philipsovi. Ei je prekopirao aplikacione note za te cipove TDA1029 i TDA1074. Ei je tu dodala samo uC.
