Gosha

Napravio sam gresku, ispavna oznaka je LM4780.

Ima lepu kutiju, napajanje +/-35V dusu dalo da se ubaci jedan amp sa LM4870. Ima gomila gotovih projekata mozda i gotovih modula.

Koliko ja vidim sa seme a i sa slike, treba 4 sekcije. Preklopnik kružni obrtni 4 X 3 položaja WWW.INTERHIT.RS Preklopnici kružni obrtni sa 3,4,6 i 12 položaja, osnosno sa 4,3,2 i jednom sekcijom i još preko 14000 artikala na stanju iz oblasti elektronike. Вртлив Преклопник | DRS 4X3P | ЛОГИНГ ЕЛЕКТРОНИКС WWW.LOGING.MK Преклопник, Вртлив, 4x3P, 5A, 30°, на Панел

Ne treba da kratkospajas ostale namotaje kad meris induktivnost jednog od njih. To se radi u slucaju kad treba da se izmeri rasipna induktivnost (leakage induktance) . Mislim da je ta vrednost od 50mH dobro izmerena. Imam negde takve iste trafoe, znam sigurno jer sam i ja nekada dosao u posed jrdne takve Iskrine PCB. To je nesto vezano za telefoniju, mozda od neke centrale. Ako ih nadjem premericu ih pa javljam rezultate.

Imao sam i ja to zadovoljstvo da popravljam te PHilipse sa hibridima u RGB-u, zivce su mi pokidali kad pocnu da prekidaju (hladni lemovi na modulima). Izgleda da su hibridi 70-ih doziveli svoju najvecu popularnost. Koliko ih je samo HP ugradjivao u svoje merne uredjaje.

https://www.radiocollection.be/images/mble_img/OM931.pdf Taj OM bas i nije neki hibrid, vise je to diskretna SMD tehnika.

Baci pogled ovde: FY6900 Signal Generator - modifikacije FORUM.YU3MA.NET Mozda je i kod tebe nesto poput ovoga.

Ako ja dobro razumem Lemic vec dva puta napisa da su elektroliti od 450V. Ukupan anodni napon, posle prigusnice je 960V sto znaci da je ispred oko 1000V i on zavisi od napona u mrezi koji ume da varira i do 250V nagore. Ne znam sta tu traze elektroliti od 450V i zasto se cudis sto vec treci put crkava taj koji je naponski i najoptereceniji. Resenje: probati sa kondovima od 500V, moze i manjeg lapaciteta za prva dva, mada sam skeptican kako ce i oni izdrzati rad na max naponu ako ne i maolo vecem. Ovo sto Zen predlaze je najbplje resenje ali i najteze realizovati u postojecoj situaciji jer trazi "budzenje" a audiofili to bas i ne vole.

Tako je, na brzinu sam pogledao SM i nisam obratio paznju da ima izvedene merne tacke za zero center. Ja to uvek podesavam sa vobloskopom, to mi je sigurnija metoda.

Gosha je trenutno van "stroja" a i kad se vratim ne znam gde su pre. Sto se tice gore pomenutog "Jovice", zasto nisi probao da zamenis i LA3450 stereo dekoder, ako su vec ova dva IC-a otisla, mozda je i on poceo da otkazuje. Mada, nisam do sad imao slicaj da tako otkaze nekoliko IC-a osim ako nije nastao neki faul sa napajanjem (grmljavina bi spalila ceo FM frontend). Postoji mogucnost da posle zamene LA1266 treba dostelovati kalem T206, ali to je bas pipavo i za to treba vobloskop.

FNIRSI 1014D oscilloscopio digitale 2 In 1 generatore di segnale di ingresso a doppio canale 100MHz * 2 Ana log larghezza di banda 1GSa/s frequenza di campionamento|Oscilloscopi| - AliExpress IT.ALIEXPRESS.COM Smarter Shopping, Better Living! Aliexpress.com

Audiofilski limiter

Aktuelna tema ovoh dana. Ja upravo zavrsavam jednan pretvarac 24V/230V za peci/kotlove na pelet koji treba da ima cist sinus na izlazu. Koristim dva AGM akumulatora od 12V/30Ah i maksimalna snaga je 1000VA/600W. Peci i kotlovi na pelet povlace najvecu snagu u trenutku potpaljivanja (300W-400W) a posle, u normalnom radu potrosnja je manja tako da ocekivano vreme rada sa ovi akumulatorima je 6-7h. Sto se tice akumulatora, preporuka je da se ne koriste klasicni automobilski akumulatori sa tecnom kiselinom jer uslovi koriscenja se znatno razlikuju od automobila.Sta je problem? U automobilu, akumulator se non-stop ljulja dok se auto krece, tako da se kiselina u njemu sve vreme mucka i ne moze doci do talozenja kiseline na dno akumulatora, sto je upravo slucaj pri kucnom koriscenju tih akumulatora. Natalozena kiselina na dnu akumulatora mnogo brze nagrize olovne ploce u tom delu, tako da se brze smanjuje kapacitet akua. Zato su izmisljeni aku sa gelom i AGM akumulatoro kod kojih ne dolazi do te pojave. Sto se tice gasnih kotlova, nisam se do sad sretao sa njima, znam da je potrebna struja za pokretanje pumpe za vodu ali ne znam kako se oni potpaljiju i kakva je struja potrebna za to. Za pumpe, mogu da se koriste i obicni UPS-evi koji imalu "cetvrteke" na izlazu ali u tom slucaju pumpa malo vise zuji nego kad je sinusni napon, pa ako je jos u dnevnoj sobi kao u m om slucaju, to moze da bude "malo" neprijatno. Ostali problemi pri koruscenju tih UPS-eva su sto nisu predvidjeni za vusecasovni rad pa im je slabasan punjac za akue veceg kapaciteta, sto je Woland vec primetio. Mizerno im je hladjenje ali kad su u pitanju male snage, kao sto je pumpa za centralno grejanje to i nije problem. Ja licno ne bih koristio 12V-ne pretvarace za snage preko 100W vec bih isao na 24V varijante, zbog duplo manjih struja, sto utice na gubitke i na kapacitet samih akumulatora. Znamo da kapacitet akua opada kad se prazni jacim strujama. Ja koristim ove aku za 24V: https://telitpower.com/baterije-za-aplikacije/VRLA-SLA-akumulatori/12v-33ah-u1-33h-long?filter=5&limit=100 12V 100Ah KPH100-12AN LONG TELITPOWER.COM Olovno hermetički akumulator 12V 100Ah KPH100-12AN LONG A ovaj bih koristio za 12V pretvarac: https://telitpower.com/baterije-za-aplikacije/VRLA-SLA-akumulatori/12v-100ah-kph100-12an-long?filter=5&limit=100

Šrafovi za WC šolju Ø6 x 100mm - prohrom – Flash Kruševac FLASHKRUSEVAC.RS Šrafovi za montažu wc šolje, dolaze u kompletu.

To je normalno, punjenje se vrsi konstantnom strujom (obicno oko 400mA) dok se ne dostigne 4.1V zatim se prelazi u CV rezim i pri tome struja opada do nekih stotinak mA kad se prekida punjenje.

Osnovno pravilo kod AB klase je da se prvo ukljucenje vrsi kad je amp podesen u B klasu tj. kratkospoji kolektor i emitor (ili baze izlaznih) tog tranzistora pa ukljucujes amp bez ikakvog opterecenja na izlazu. Proveris ofset na izlazu, pa ako je ispod 100mV znaci da je sve drugo verovatno ok i da je problem u biasu. Proveri i taj trimer da nije u prekidu.

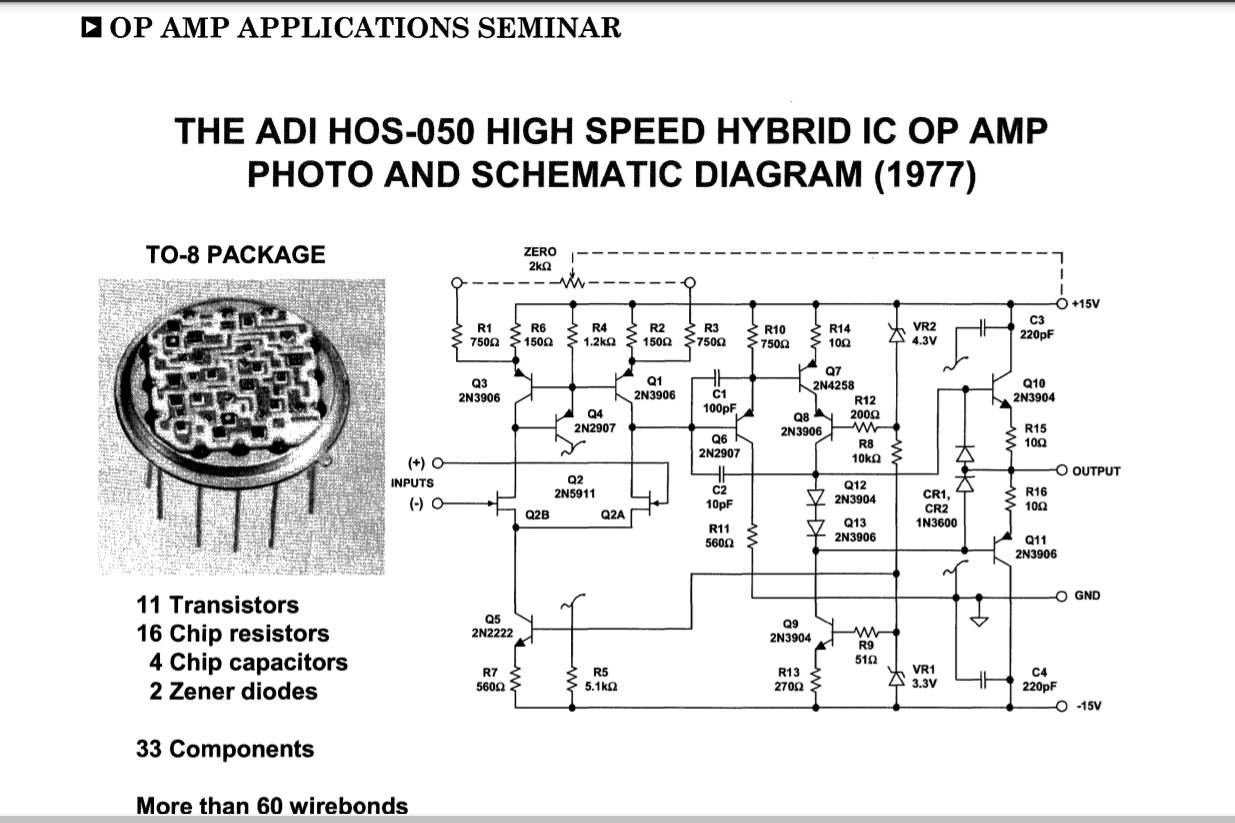

Evo i datasheet: HOS_050.pdf

Mislim da ti ne treba nista bolje od ovoga. Stavis malo modernije komponente, recimo za ulazni J-Fet par dobro upareni BF862. To je deda Analog Devices pravio jos sedamdesetih prosloga veka

Danas sam svratio do: Baterije - online prodaja, najbolje cene u Srbiji TELIT.CO.RS Širok izbor baterija za laptop, ručne alate, fiskalne kase, bežične telefone, medicinske i uredjaje specijalne namene. Izrada novih i reparacija baterija. Imaju to chipche, kontaktiraj ih ako su voljni da ti posalju, ako ti se ne ceka Alija. I nemoj da kazes da sam ti ja rekao.

Kad stigne javi sta si uradio? Bas me zanima.

Ovde nesto nije najjasnije. Ako si stavio novu bateriju, tu treba da imas nominalni napon baterije (3,6V). Da li ti je ta baterija dobra?

Mozda ti bude od pomoci; TP4054-NanJingTopPower.pdf LTC405442xf.pdf

@Miko za koji mikrofon nameravas da koristis tog fantoma?
