koliko mi se kao laiku čini tu će najveći zez biti od -0,65~0,70 do 0,65-0,70V na izlazu LM-a/TDA kola iz razloga što će zvučnik dobijati pobudu preko 6,8r pa ako još bude 4r zvučnik to će značiti da pobudu u tom rasponu napona dijeli sa 1,5 puta većim otporom nego što je sam. nakon tog napona aktiviraju se bipolarci i to od 200mA struje prema zvučniku(100mA po grani napajanja). nakon toga napon na 6r8 prelazi 0,7V i počinju da djeluju bipolarci sa strujnim pojačanjem od 50-60-70 i praktično iz cijele stvari poprilično "nervozno" praktično izbacuju vezu integralnog kola preko 6r8 sa zvučnikom. zapravo,ako i bude zvučnih problema oni će se dešavati baš u tom prelaznom periodu i pri tihom slušanju,nešto kao crossover distorzija kod b-klase. opet,sve su ovo samo laičke pretpostavke,nadam se da griješim.obično se za pobudu baza uzimaju padovi napona na otpornicima u granama napajanja,a izlaz iz integrisanog kola se povezuje na izlaz ka zvučniku direktno pa mu dodatni tranzistori pomažu baš pri najvećim opterećenjima.javi kako zvuči.

ome dogc-mk3,ome standard,apex nx16,apex f100(u ab klasi),pa i apex ax12 kao najjednostavniji,jeftin a dobar amp za malo para. sve u snazi od 75 do skoro 200w,sa relativno lako nabavljivim dijelovima (uPrinc,kelco,comet...)

da li ti to imaš 16 godina? sad mi zape´za oko cifra.

heh ma ok je shonne-tako je zazvučalo,slažemo se na kraju... kako kontam,čovjek želi snagu i to puno snage a prvi mu je projekat. možda bi mu najbolje bilo da prvo napravi krajnje drugačiju opciju,nešto jeftino i na 12V pošto za to može da koristi recimo punjač za akumulator ili slično napajanje (da ga ne košta mnogo) čisto da opipa dijelove i lemilicu. za početak najbitnije je baš ovo što je Borko_KA u prethodnom postu naveo : "perje"...

http://www.elitesecurity.org/p2536935 vidi ovako: tog pojačala pravljeno je u poprilično komada, i sva su na kraju radila. bilo je grešaka u toku rada samog uradisam-ca a čim su se te greške otklonile pojačalo je nastavilo da radi baš kako treba. pojačala datog dizajnera pravio sam (i pravim) nekolicinu komada kao i od drugog našeg dizajnera,ni jedno nije zaštekalo zbog greške dizajnera nego do mene i mojih previda ili lošeg ugrađenog materijala. kad se tako nešto napiše kao ovo gore tvoje,stekne se prvo utisak da konkretno to pojačalo ne radi kako treba i da je pravo za izbjegavanje,a onda se čovjek prirodno zapita ko ga je osmislio,pa onda i toga izbjegava kao da je kužan - a to ovaj čovjek svojim djelima nikako ne zaslužuje. igrom slučaja tvojeg brata poznajem preko FB i ES (al´ sam ga sad "skratio ) i znam da mu još uvijek više uređaja nije proradilo nego što jeste. to nije ništa loše ni ružno,čovjek se uči po nekad na svojim a po nekad,kad ima sreće,na tuđim greškama. pojačalo sa TDA7xxx integralnim kolima mu je proradilo i koliko znam zadovoljan je njime,čak je i dosta u njega uložio po pitanju napajanja. kolika muka zna biti početniku da sastavi ovo pojačalo možda je najlakše saznati ako se na ES forumu u pretrazi ukuca "Jos jedan Legend.." i pročita prvih 16 -17 stranica. to bi možda dalo najbolju predstavu zašto baš i ne uzeti ovo i ovakvo pojačalo za prvi samostalni uradi sam. da li je jeftinije iskustva steći na drugim uređajima pa praviti ovako nešto,ili praviti odmah direktno snagaša od 250W nezgodno je pitanje jer niko ne zna "sa kolikim predznanjem čovjek kreće u kafanu",a nisam stekao utisak da se nešto baš naradio oko ove tematike niti znamo da li raspoznaje blok od elektrolita,metalfilm od ugljenoslojnog,otpornik od 2W od onog od 5W... a to je samo početak,a možda ni početak - sve zavisi dokle se misli ići.

mene interesuje komplet šelni + M4 burenca,imam jedan 900W namotanog primara i poznatog n/V - da ga zgotovim treba mi gore navedeni komplet,do kilograma žice i šaka savjeta. bilo bi odlično kad bi toga (šelne i burenca) bilo negdje u prodaji...

ma opušteno,nema gorčine u prethodnom mi postu. stvarno bar meni opcija "Pretraga" nije zakazivala mogu reći ni na jednom forumu - zato napisah što napisah a ujedno i da ne ostane nedorečena misao oko povezivanja tog pojačala u baš tom slučaju baš sa gvozdenim žicama. sam uređaj i njegova zamisao ne zaslužuju da ostanu nedorečeni,a i mogla je da ne izađe tema "čudesni gvozdeni ...." pa bolje sprečiti... ništa nije glupo,malo šale nije na odmet a i postovi su ti pisani neopterećeno pa su i prijatni za čitanje. ne moram se složiti sa svakim mišljenjem ali volim pročitati tuđa razmišljanja,svašta se da naučiti. samo opušteno,kao kod zubara!

poenta povezivanja zvučnika sa pojačalom preko 1mm gvozdenih provodnika bila je da se dočara šta zapravo ta opcija udaljene povratne sprege (remote sense) zaista radi,tj da nije prodaja muda za bubrege. ako je popravila kvar kojeg je u prenosu zvuka pravio gvozdeni posrednik,onaj kvar kojeg proizvede bilo koji pristojan bakarni provodnik za tu napravu biće teško poput disanja. postoji tema i u temi video samo opet pošto nije u duhu ovog foruma neću ga (video) postavljati još jednom. vjerujem da će ga,koga zanima,lako naći korištenjem opcije "Pretraga". kako to radi i zvuči opet,znaju koji su čuli kod mene ili napravili pa čuli sami kod sebe. o ukusima se ne raspravlja...

sto ne pustite poznatu (mjerenu) struju kroz tu zicu ciji otpor vas zanima pa na njoj mjerite milivolte? ne treba miliom-metar,samo A/V metar,olovka,papir i dobro poznata zakonitost.

ma zavrsices ga,samo da se nameracis.

heh,moje beskrajnosti su ipak malo beskrajnije - mada putanja je slicna! muzika je za uzivanje,svako bira sta voli i sta mu prija. ukusi,ne raspravlja se... sledeci su lambda i sige,pokrenuo sam temu a do nove godine nadam se da cu isto ovako imati par slika i snimaka. ne zurim,uzivam gradeci. do sledeceg gotovog projekta,pozdrav!

hladnjake i izlazne tranzistore dobio sam na poklon od čovjeka koji se na forumima javlja kao nikko,taj me je zapravo i pokrenuo u "uradisam" vode...kao i u pokretanje projekta zvanog SIGMA!

he he,tražio čovjek da čuje i nešto po naški slušam ja sve. nemam ograničenja po pitanju muzičkih žanrova osim što nešto slušam češće a ono drugo ne tako često.

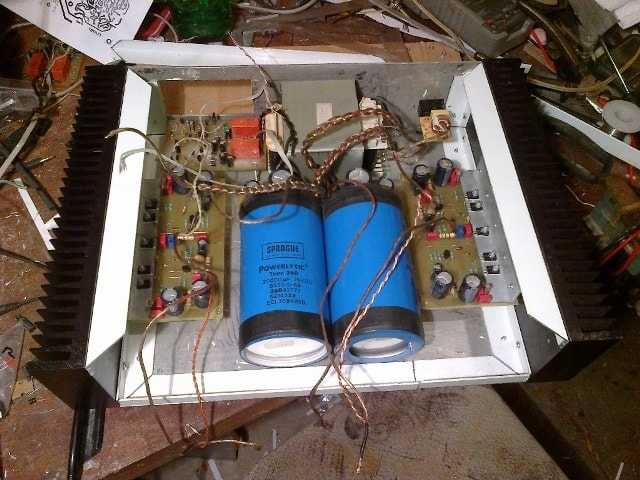

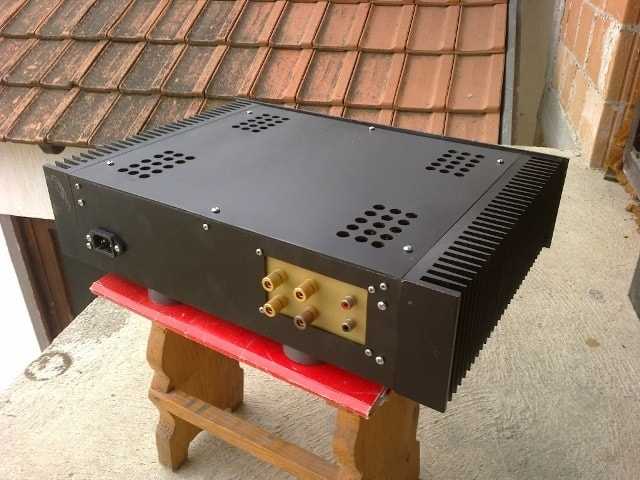

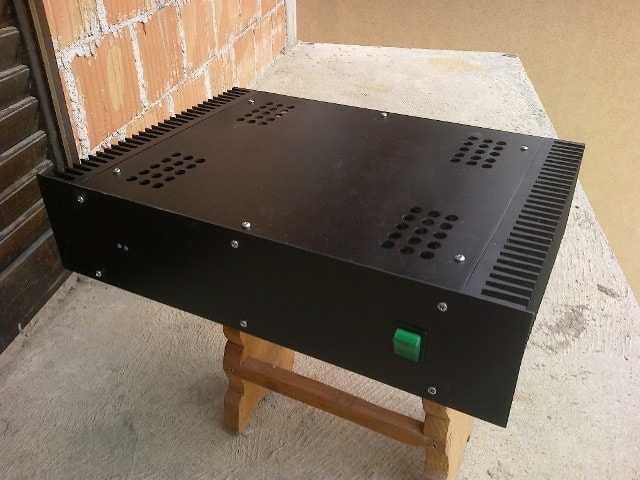

...jedan od prezadovoljnih ovim pojačalom. postavio bi i video ali to nije u duhu ovog foruma pa ću preskočiti. uživao sam radeći ga i sad uživam slušajući ga. tegle su 20 000uF paralelovane sa 4700uF + 1000uF po grani i svaki je od njih paralelovan sa po jednim 100nF blokom. na samim pločicama su još po 1000uF po grani napajanja. trafo je anemičan za punu snagu koju ovo pojačalo može dati ali njegovih 300W je i više nego dovoljno za moje potrebe. izlazni tranzistori su originalni hitači i hladnjake veličine 100x40x300mm (10mm meso,30mm rebra) pri mirnoj struji od 100mA po paru (200mA po kanalu) zagrije pri kućnom slušanju na sadašnjim spoljnim temperaturama do 43°C. radi stabilno i mojim ušima izuzetno prijatno. ManicP,jesi ti pokrenuo svoj primjerak i ako jesi,kako i koliko se grije? pitam jer mi je beli ninja ukazao na slike tvoje izvedbe,u svemu si ga stvarno bespošteno uradio(trafoi i kapaciteti) ali rekao bi da su hladnjaci slaba karika. pozdrav!

.dok se on femka,prodje baba sa lampama .ili...lampi vrijeme prolazi...

normalno normalno,toliki trud za takvim karakteristikama i ne treba da bude tek tako poklonjen - i treba da se naplati u novcu. ako se on nije napoklanjao... ovako imaš jedan od prvih primjeraka kao nagradu za trud i saradnju - želim ti dugo dugo dugo uživanje u njemu! sve najbolje!

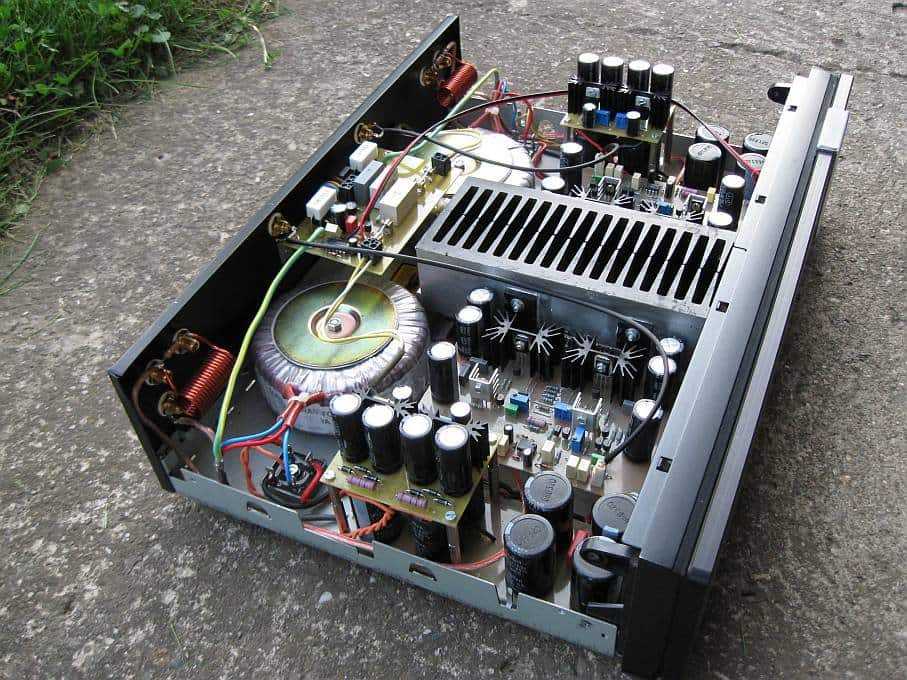

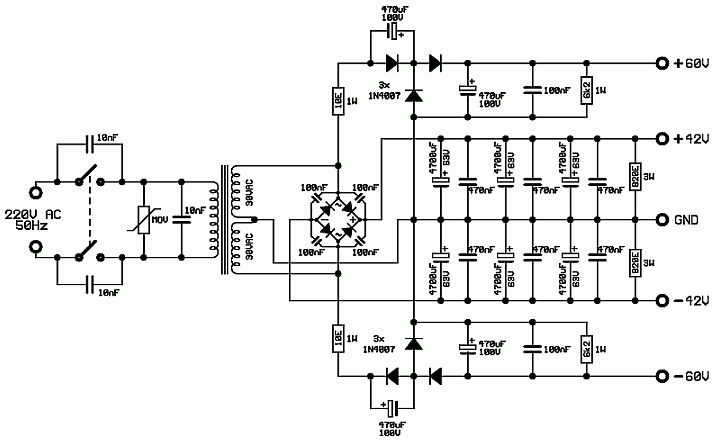

prva Borina verzija bila je sa dual-mono napajanjem,strujni-izlazni dio je bio vezan direktno na niži napon napajanja a naponski-ulazni dio preko množitelja napona (nije isti ali poput ovog) cijeli uređaj izgledao je ovako: kako je to ovde urađeno? poznajem nekolicinu uređaja (dc-bloker,soft-start,dc-protect...) ali taj dio ne nalazim niti prepoznajem. kao i uvijek,nema riječi profi urađeno do kraja-svaka čast! pozdrav!

šta ćeš nam naplaćivati kod tih kućica za naplaćivanje? :D (šalamala,neću više off)

ma sve ok,nego G-DE i KA-D? .Edit:pamcenje mi ko u plave ribice u NEMO crtacu,zaboravìh na sadrzaj prvog posta...

ha ha ma konkretno ovo nego podijelismo mi i sta ce se piti,i jesti i sta cemo za salatu a ne znamo ni gdje ni kad ni zasto se okupljamo da stanemo sa ovim i nastavimo sa peticijom?

ha ha "strokav mozak" podsjeti me na one 43zla i kotez-geto kompaniju ili na onu "..aa Maju li gu trazis? pa pip pip pip samo na pip mislite,pip..." dok je tucanje u pitanju prvo na to pomislim,a tek onda na papriku i kotlic...

srednjakom,ali tek nakon sedamnaeste neprcane/netucane... : D

cuj,slazem se sa tim da to treba cuti i probati a onda svako po svom ukusu da procjenjuje. najveca je igranka za sad samo sa prigusnicom,nije bas svejedno na kojem je jezgru i sa koliko namotaja a ako nije dobra hoce tiho tiho da pisti na visokotoncima visoke osjetljivosti. da je jeftino i nije ali opet je bar 30% jeftinije od klasicnog napajanja. kako zvuci u odnosu na klasicno napajanje na istom pojacalu jos ne znam,nisam probao klasicno napajanje..inace na nekom drugom mjestu finisira se jedan podesivi smps u punom mostu sa rasponom napona sekundara od oko 10 pa do punih 100%,snage 1kW. prednost most-smps u odnosu na polumost-smps je u boljem stepenu iskoristenja,manjem strujnom opterecenju prekidackih elemenata a ako sam dobro razumio i manje emitovanje smetnji. inace taj podesivi smps razvija macolakg,glavni izlazni trafo bio bi etd49 a postojala bi mogucnost dodavanja i po jednog manjeg trafoa na svaki polumost koji bi imali fiksan napon bez obzira na to na koliki sekundarni napon je podesen glavni trafo vezan u most. ti mali trafoi bili bi zgodni za napajanje ventilatora i zastita,i/ili predpojacala. ma bice sprava bombonica!

44250 (ako se mogne,sto da ne)
