I još tri:

Ne ide-prepakovao sam slike na 640x480 i opet je svaka po 50-90kB i moraće po tri-četiri. Sad sam kompresovao ali je kvalitet otišao do đavola...

Meni rekoše u vidu upozorenja da "nije u duhu ovog foruma da se postuju linkovi ka drugim forumima..." mada "tamo" je baš "sažvakana" tema dogc-mk3 u tančine.Imam obe verzije tog pojačala ( -mk3 i -H varijante ),i jedino što mi pada na pamet jesu ulazni fetovi. Oni su dosta osjetljivi što ima dobru i lošu stranu-pojačavaju mnogo i pojačavaju sve. 1:Boro je u tekstu u BAS o ovom pojačalu napisao: ".... Tri mala IRFD110 MOSFET-a se takodje pomalo greju te im je potrebno staviti mali hladnjak kao na slici mog prototipa. Taj sam hladnjak isekao sa jednog veceg IC-a sa neke stare maticne ploce kompjutera. .... " a po nedostatku mrlja od termo-paste ne bi rekao da si stavio taj hladnjak. Nemoj se čuditi temperaturi tog hladnjačića jer ona dostiže oko 50°C zavisno od veličine,vrste i položaja hladnjaka kojeg postaviš. Bez obzira na to grijanje pojačalo radi lijepo i bez problema. 2: Tamo negdje na "tom" forumu navedeno je i da te IRFD110 valja lemiti preko parčeta Al-folije jer je G dosta osjetljiv na statički elektricitet a maksimalni napon Ugs je čini mi se +/-20V i upravo to zna praviti poteškoće pri prvom uključenju a i kasnije uslijed ovih "blesavih" struja koje se znaju pojaviti iz prekidačkih napajanja i li recimo kao kod mene u jednom slučaju-iz CRT monitora. Dakle lemiti ih probodene kroz pače folije a kad se poleme onda pažljivo "isčapkati" pincetom tu foliju da ne bi pravila neželjene spojeve. Prije priključenja na predpojačalo-izlaz računara OBAVEZNO provjeriti da nema nekih divljih napona jer će oni spaliti te irfd-ove kao licne i eto dc-a na izlazu. 3: OBAVEZNO poslušaj Borin savjet o prvom uključenju,mislim na ono oko postavljanja zaštitnih otpora u obe grane napajanja,pa tek kad se uvjeriš da je sve 0k onda da ukloniš te otporre i uživaš u muzici. Probaću da postavim par slika za koje mislim da bi ti mogle pomoći,a urednici foruma neka ih pregrupišu u jedan post ukoliko to meni ne bude uspjelo...

Istovjetan problem sa potenciometrom u predpojacalu,a pitao sam se sto ljudi "komplikuju" sa preklopnicima! Kod mene na malom pojacanju jedan kanal potpuno utisan dok se drugi tiho cuje,ostatak ne zelim ni da mjerim. Ima li gdje kod nas da se kupe dupli preklopnici(da se sa jedne osovine mogu regulisati dva kanala) i ako ima gdje da gledam? Do sad sam nalazio samo one 3x4, 4x3 ,2x6 i 1x12 plasticne.

+ ako je "uradi sam" skoro da je obavezna dvoslojna štampa koja opet nije najlakše izvodljiva. Inače nisam slušao mada kažu da još nije sazrela za ozbiljnije slušanje.

e kao da pogađate-baš sad upravo slušamhttp://www.youtube.com/watch?v=HUm15jxuMvM&feature=related poštujem ove ležerne varijante ali kod doors-a ipak studijski snimci...

meni se dopalo...

Fora sa ovim zvučnicima je neusmjereno/sveusmjereno prostiranje zvuka? Nisam ovo ranije viđao ali ima i smisla,mada nekako mi se čini da su više za postavljanje u sredinu prostora prije nego uz zid. Mislim da bi tako imalo bolji efekat i ljepši zvuk. Inače same kutije su lijepo urađene nema šta,sa ovim uglovima nema zezanja naročito zbog broja spojeva. Sve u svemu jako lijepo,a još (k)ako si zadovoljan zvukom to je to!

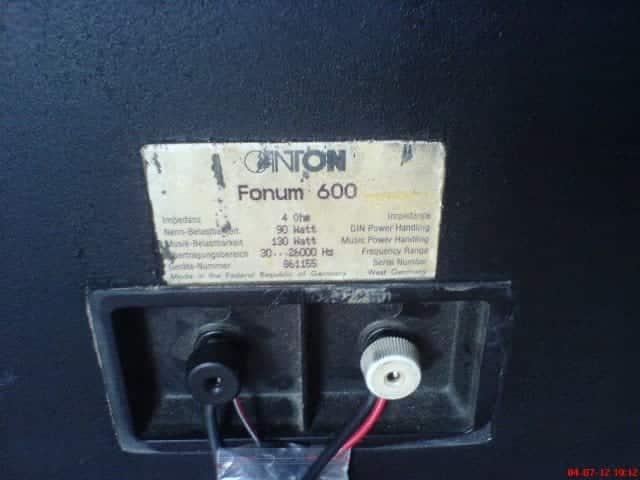

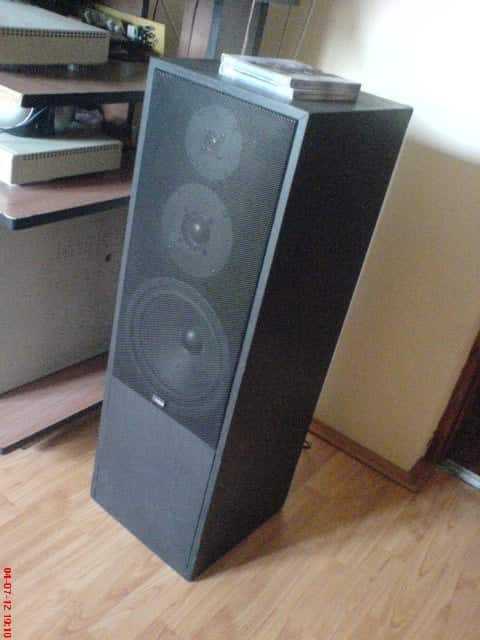

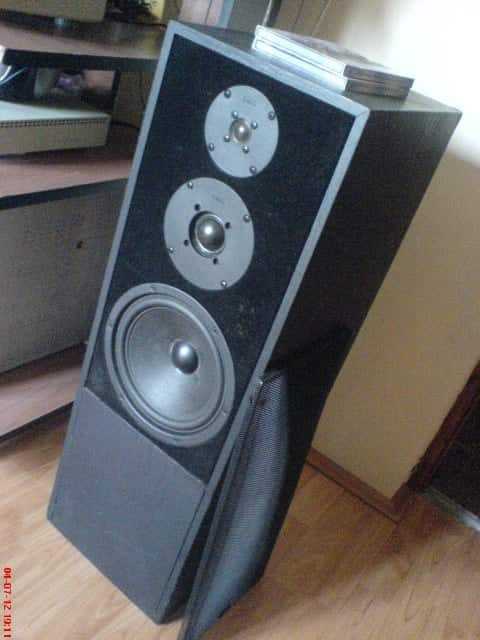

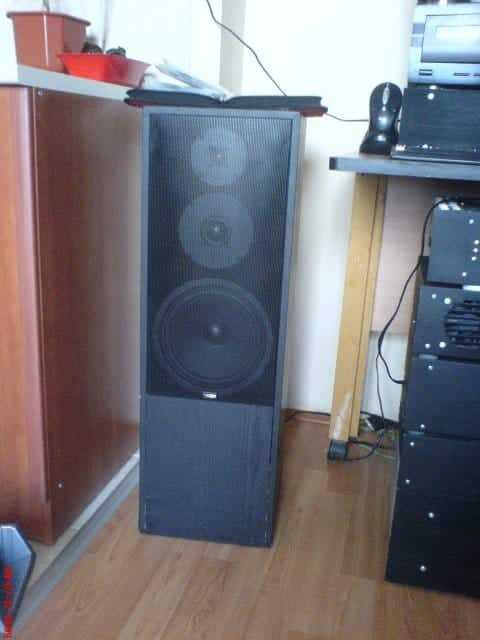

Nisu vrhunski ali su svakako najbolji koji su ikad ušli u ovu kuću:

Au,svaka čast... biće "copy-paste"

Nije li ovo bio odgovor?

Ma opusteno,zdrava sala je uvijek dobro dosla. Hvala za link,svakako cu pogledati!

Heh,dok se vi zezate mojim neznanjem... http://www.diyaudio...._60#entry126628 ( prestao da duvanim ima osamnaest mjeseci i dvadeset kilograma... )

Hajde da se ja sad nastavim na imenjakovu (stefaca) dilemu;ako sam to dobro shvatio kompletnu struju na koju bi se deklarisao ovaj "SSR" sa prve šeme u temi određivali bi zapravo vrijednost otpornika (u ovom slučaju R3 27R) i napon LE-diode (recimo 1,6V). U ovom slučaju ovaj šant bio bi predviđen za potrošač sa strujom od 0,052/2 A ili zapravo 26mA. Taj dio se odnosi strogo na struju potrošača a napon se određuje ovim drugim dijelom odnosno stabilizatorom napona V1 i tranzistorom Q2. Ako bi želio da postavi potrošač od recimo 100mA strujni izvor trebao bi da se podesi tako da otporniku R3 bude 27( R ) x 0,2 ( A ) = 5,4V a umjesto LE-diode tu bi se morala naći zener dioda od 6V (5,4 na otporniku + 0,6V Ube) ili redna veza tri zelene LED. 0,2A jer bi 100mA ostajalo u samom šantu a 100mA bi odlazilo u potrošač. Jesam li ja to dobro skontao sa ove četiri strane teme ili sam napravio očigledan previd?

Našao sam temu vezanu za moju problematiku,evo ga link http://www.diyaudio.rs/topic/1198-kako-proracunati-ssr/ . Po nazivu se ne prepoznaje,pa mi zato ni opcija pretrage nije bila od koristi.

Da da,vidi se nedostatak mojeg elementarnog znanja... Treba stvarno zagrijati stolicu i uzeti ne knjigu,nego knjige u ruke i krenuti ka naočalama...Hvala na uputstvu!Dakle kad treba da se dobije konstantnih 0,5A struje na +/-24V tu se tek čovjek nađe nigdje-prvi je dobar i radi posao ali izbjegava se zbog šuma a drugi nema šum ali je preveliki potrošač...

...u audio-tehnici? Čitao sam neka oprečna mišljenja po ovom pitanju i interesuju me vaša mišljenja i iskustva-šta je bolje koristiti u audio-tehnici i zašto? LM-ovi se čine kao dosta jednostavna riješenja,a opet i dalje se rade diskretni šantovi,kako to zašto to?Hvala unapred na odgovorima!Pozdrav!(ako postoji već neka tema o ovome molim vas da me uputite-pretraga mi nije imala zadovoljavajućih rezultata)

He he ma opušteno,razumjeli smo se.

Uslikacu ih sutra(tranzistore) pa sami prosudite. Postujem cinjenicu da dosta ljudi cijeni gospodina Malisu,mada to opet ne opravdava ovakvo postupanje sa onima sto za njihovu robu nude svoj novac. U danasnje vrijeme opste besparice i nezaposlenosti trebalo bi staviti kaziprst na celo pa se zapitati sta i kako se radi,narocito ako se ima takva reputacija kao sto je vlasnik ima.

Iza ovog linka http://www.proelectr...9805A--8084.htm i jeste VC9805А,a ne VC9805A+,nego to ni malo ne smanjuje neprofesionalnost njihovog poslovanja. Jedan od članova drugog foruma,inače iz Hrvatske, me pitao kakvi su im dijelovi i da li sam imao iskustava sa njima. Jesam ja ranije uzimao neke tranzistore i sve je to bilo uglavnom ok. Kažem uglavnom jer su mi između ostalog poslali i BD241-2 tranzistore proizvodnje "Ei" ,toliko vizuelno neubjedljive da mi nije bilo teško otići 35km gradskim u jednom pravcu do neke od beogradskih prodavnica i kupim pristojne-oni iz Pro-elektronika i dan danas čekaju neki nebitan uređaj u kojem bi bili "overkill". Nego,da se vratim na iskustvo čovjeka,pošalje im on e-mail sa pitanjima " šta-kako-da li je moguće" u želji da im ostavi neki dinar-euro-kunu-šta god,a oni mu odgovore doslovno " NE ŠALJEMO TAMO!!! " samo bez navodnika! Dakle,bez veliko-malo slovo,uvoda,obrazloženja... da ne govorim o nekom drugom ljudskom obraćanju kakvo sam ja imao kad sam se sa istim pitanjima obratio jednoj njihovoj(hrvatskoj) firmi:gospođa mi je sasvim kulturno i ljudski objasnila zašto ne može,ali i kakve su eventualne mogućnosti da ja traženu robu ipak dobijem. Znači imala je toliko profesionalne kurtoazije da mi napiše dva poduga mail-a pa i treći u kojem je pisalo "Sa srećom!" a ovi "naši" em su bezobrazni,em se po pisanju e-mailova stiče utisak polupismenosti,a o kurtoaziji i profesionalnosti da i ne govorim. Dalje,robu koju sam poručio upakovali su kao nogama u jednu finu ali isuviše malu kartonsku kutiju,otpornici od 2k2 pretvoriše se u 3k3,zavojnice za niški visokotonac fino namotane ali nagurane i jedna od njih (popravljivo) nagnječena,već pomenuti žešće sumnjivi Ei BD241-2 ... Sa drugog foruma čovjek poruči WIMA a dobije elektrolite... Ma sve mi miriše da su ili neki nezahvalnici tamo zaposleni,ili da platu nisu vidjeli mjesecima pa si na ovaj način daju oduška! Bilo kako bilo-ovo NIKAKO nije pravi put do zadovoljnog kupca.Ja razumijem da ljudi pogriješe,ali sve ovo prelazi svaku mjeru iole normalnog. Ova tema treba da živi,i da im se svakih sedam dana šalje iznova mail sa linkom novih strana kritika,pa možda se i nešto desi iz svega ovoga. Ako već naše vlasti ne žele da nas kao potrošače zaštite-ZAŠTITIMO SE SAMI!

otišlo-može lokot. hvala na interesovanju!

Lijepo,fino,jednostavno. Mašinska obrada ili je bila kutija od nečega pa se dobro iskoristila? Svakako baš fino izgleda!

.Prakticno,ono nije pitanje jer se zavrsava uzvicnikom.

Njegovo je-kupio ga je od telefunkena pa je time i pravo vlasništva preneseno na njega! I da - jako lijepo izgleda!

HA HAHA HA HA HAAHAHAAaaa,kako sam se lijepo nasmijao! :D Odlično si uradio ove kutije,svaka čast!
