Nesic

Za sva ta pitanja trebaš videti real life merenja ako ih je neko uradio baš u ovu svrhu, ali sumnjam da jeste. Ono što meni logika kaže je, da ako na ulaz dovedem nešto jako čisto, manja je verovatnoća da bude previše zaprljano na izlazu. I pored ovoga, ja bih svakako DAC napajao posebnim napajanjem. Preporuka je identično.

Šta ti Peđa predlažeš po ovom pitanju?

Dodato. Svakako nije loše ubaciti i RCRC filtraciju, dovoljni su i 0.1R da sve ode više po pitanju PSRR-a. Isti će se grejati dosta, posebno prvi koji je na udaru, pa je predlog 10W keramika. Emitorski mogu 5W, isto keramika. Druga slika predstavlja situaciju kada opadne struja potrošača za 2x - napon se gotovo ne menja. Mislim da ne treba ništa bolje za ovu svrhu, čak je i ovo preterivanje, pozitivno :).

Može, tj. trebalo bi svakako

Nisam ni pogledao kako radi, niti ga simulirao, niti probao u realnom okruženju. Pooge 5.51 jesam sa opterećenjem od 2-2.5A i stabilan je, bez pada napona. Simulacija je gotovo jednaka realnom slučaju. Evo brzi sim za 19V/3A (prelazni T su stavljeni BD139, ali bi trebalo ići sa jačim - za sim su i oni OK). TL431 kao referenca sa 5mA, razdelnik sa nešto više od 1mA, kroz LED oko 3mA. C4 se može vezati i za Ref pin TL431, te bi trebalo da bude i nešto bolje potiskivanje šuma. Izlazna imp skoro nemerljiva.

Ima dosta regulatora koji se mogu upotrebiti u tu svrhu, recimo Salas L-Adapter, Pooge 5.51(koji i sam koristim sa nekim malim promenama u odnosu na izvornu shemu - ima odlično potiskivanje šuma) ili skicirati neki novi, ali imajte u vidu najgoru situciju po regulator - recimo 3A struje u kontinuitetu preko prelaznog tranzistora na kom mora biti barem 3-4V razlike napona (Uout-Uin) - dakle 9-12W disipacije. Dobro bi bilo podeliti tu disipaciju na par tranzistora.

Uzeću deci za backup, trebaće im. Hvala za info!

Sa tehničke strane gledano, mislim na klip. Interesantno da je kabl od 2400 doll jedno obično govance po merenjima. Zapravo, nema ništa od onog što bi trebao da ima po brošuri koja ga prati.

Ne pratim pomno, ali mislim da nisi probao SATA kabl

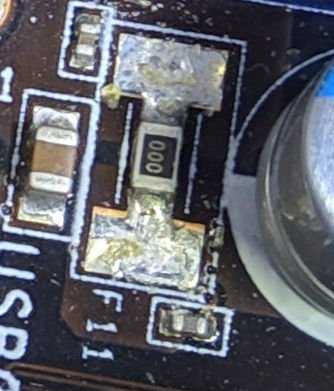

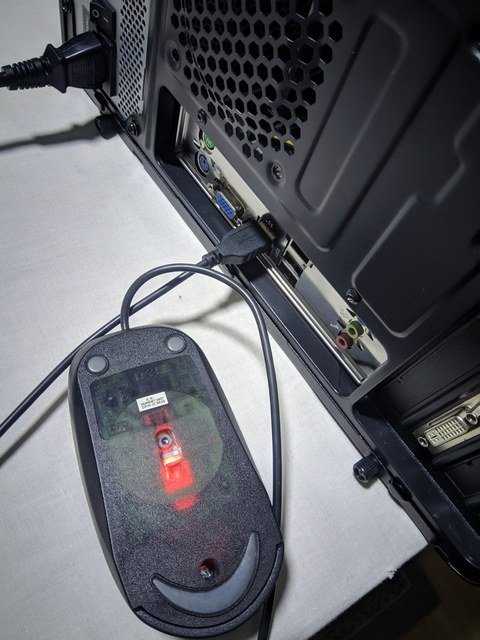

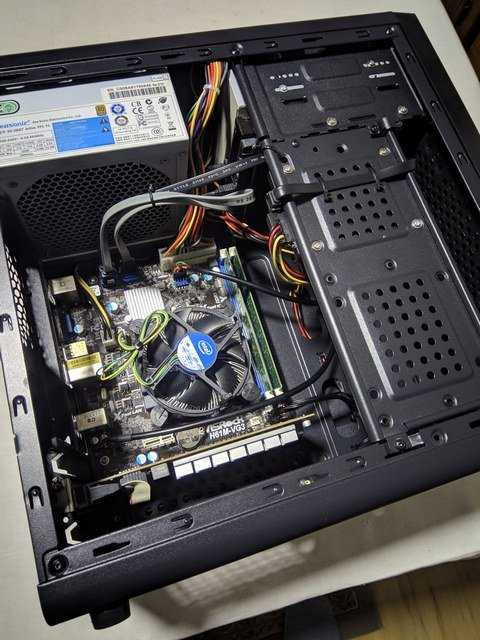

Sređivao neki komp za kućnu zabavno-radnu sobu (i3-3220 / H61M / 8GB / 120 GB SSD / 500 GB HDD / HD5450 / DVD-RW / 350W), ali ustanovim da USB portovi na ploči ne rade. Nakon malo skitaranja i provere, ustanovi se da je SMD 0R okinava (ispred njega 5V, nakon njega 0V, a i zujka preko njega nema). Promenimo površinskog dečka i portovi oživeše Kompić superić... Radi zaista vrhunski sa GhostSpectre 20H2 SuperLite buildom, i što je najvažnije - silentić. Thanks to @goggolar za grafu (HDMI je bio obavezan, DSUB sa ploče je inferioran što se tiče kvaliteta slike) and @zocky za OR i I2SoverUSB v.III koji dođoše u istom paketu. Na ploči je još jedan par USB izlaza, tako da bi dobro došao jedan USB bracket (imao ih negde, ali nikako ne mogu da ih nađem). Kad se najmanje nadaš, iskočiće.

Šo lepo... [emoji56]

Odustao?

Aha, da zapuši pore. Nakon toga gitovanje, pa farba. Vođice + testera/bonsek grubo, nakon toga šmirgla za spuštanje do ideale.

Jesu lepi . Sada ide 320, još jedna ruka impregnacije, pa opet 320. Tu se staje i radi se sve ono da bi malci zasvirali kako valja . Nakon toga finiš kutija.

Šaljem 4. Budi pažljiv s njima, jako su osetljivi. Adresu na PP.

@jorgoss Moguće da imam neki komad, pogledam sutra. Koliko je potrebno?

Tu bi mogao da se ubaci 4 pin konektor sa recimo +/- napajanjima (beše +/-9V) za OpAmpe da se izbegnu switcheri, +5V i GND.

Rešeno. Hvala.

gral svih gralova
