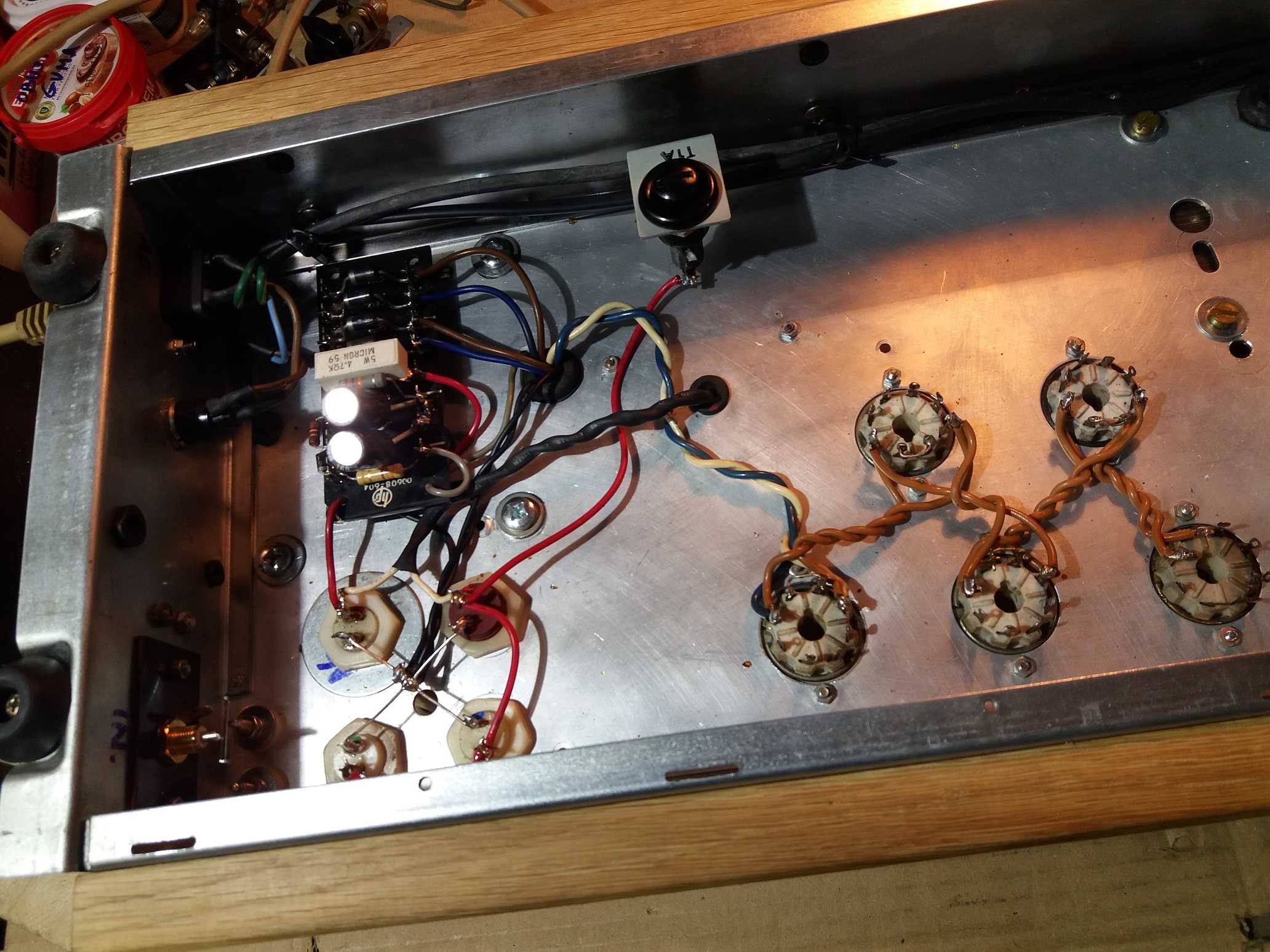

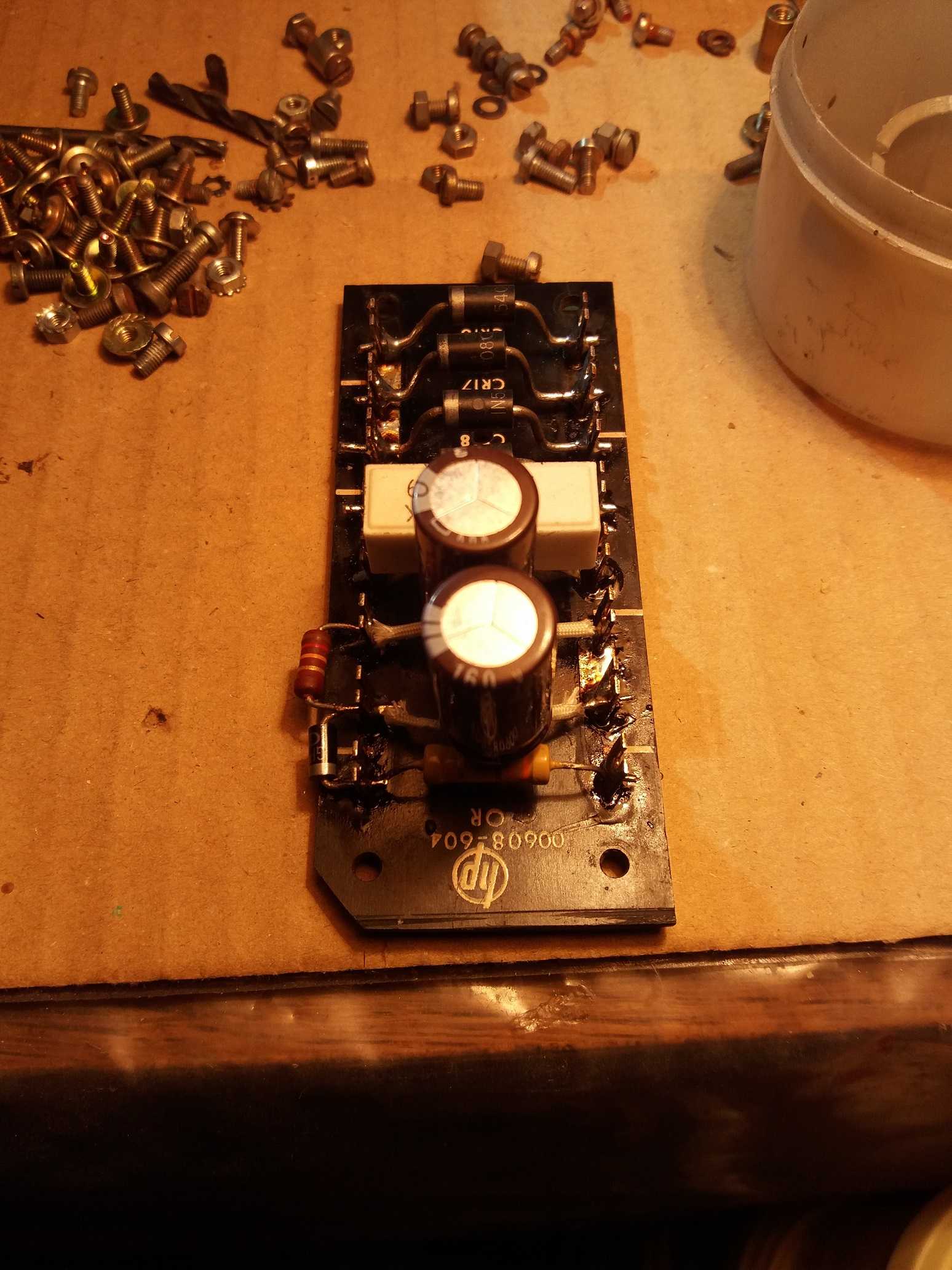

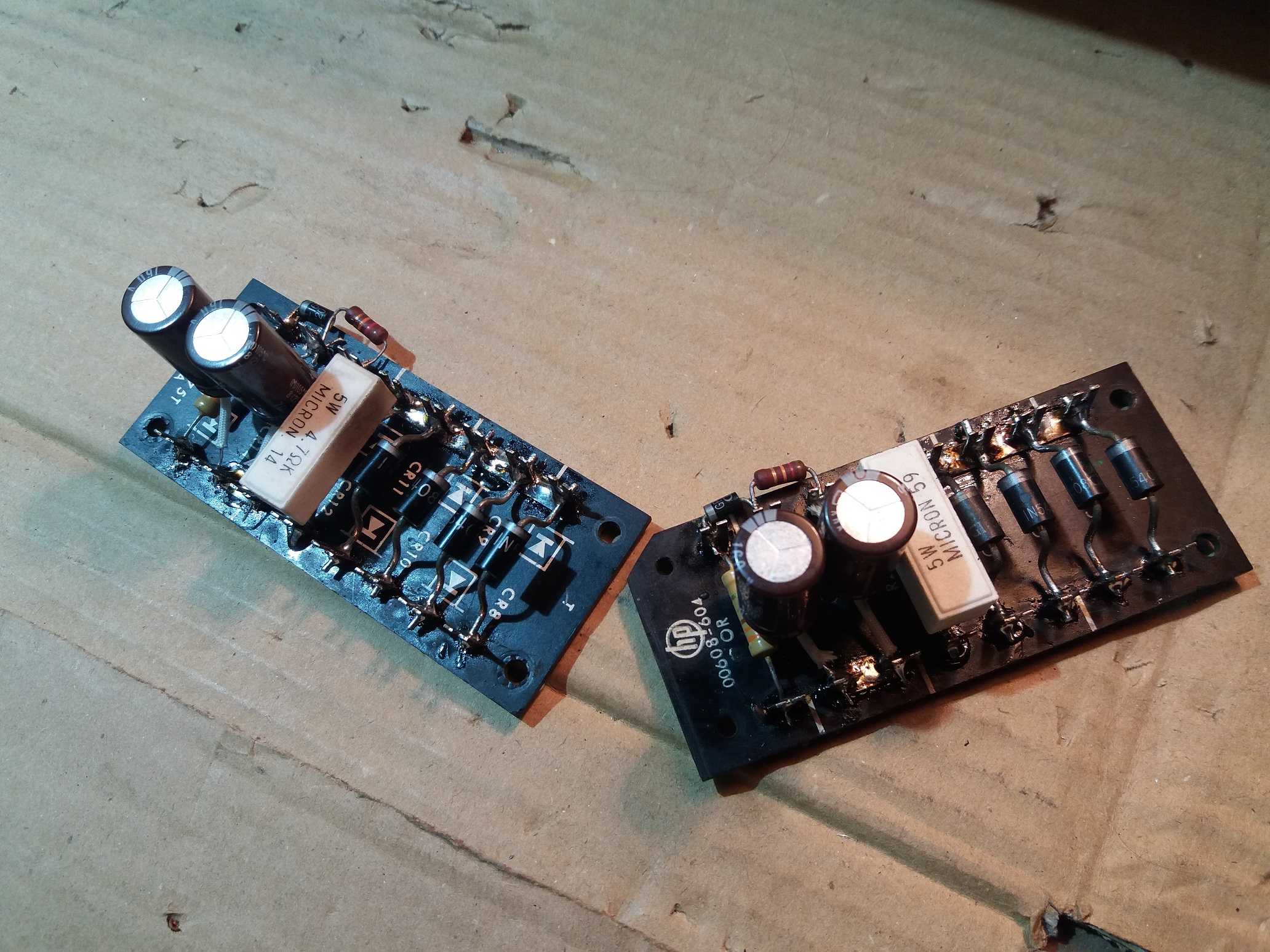

Sastavio sam PSU ploce za oba pojacala , gde sam koristio kvalitetne ploce iz jednog odbacenog Hjulit Pakard uredjaja , i naravno sve je vezano point to point tehnikom , ...








Izmenjeno od BANAT
Napisano (izmenjeno)

Svetli ! ...

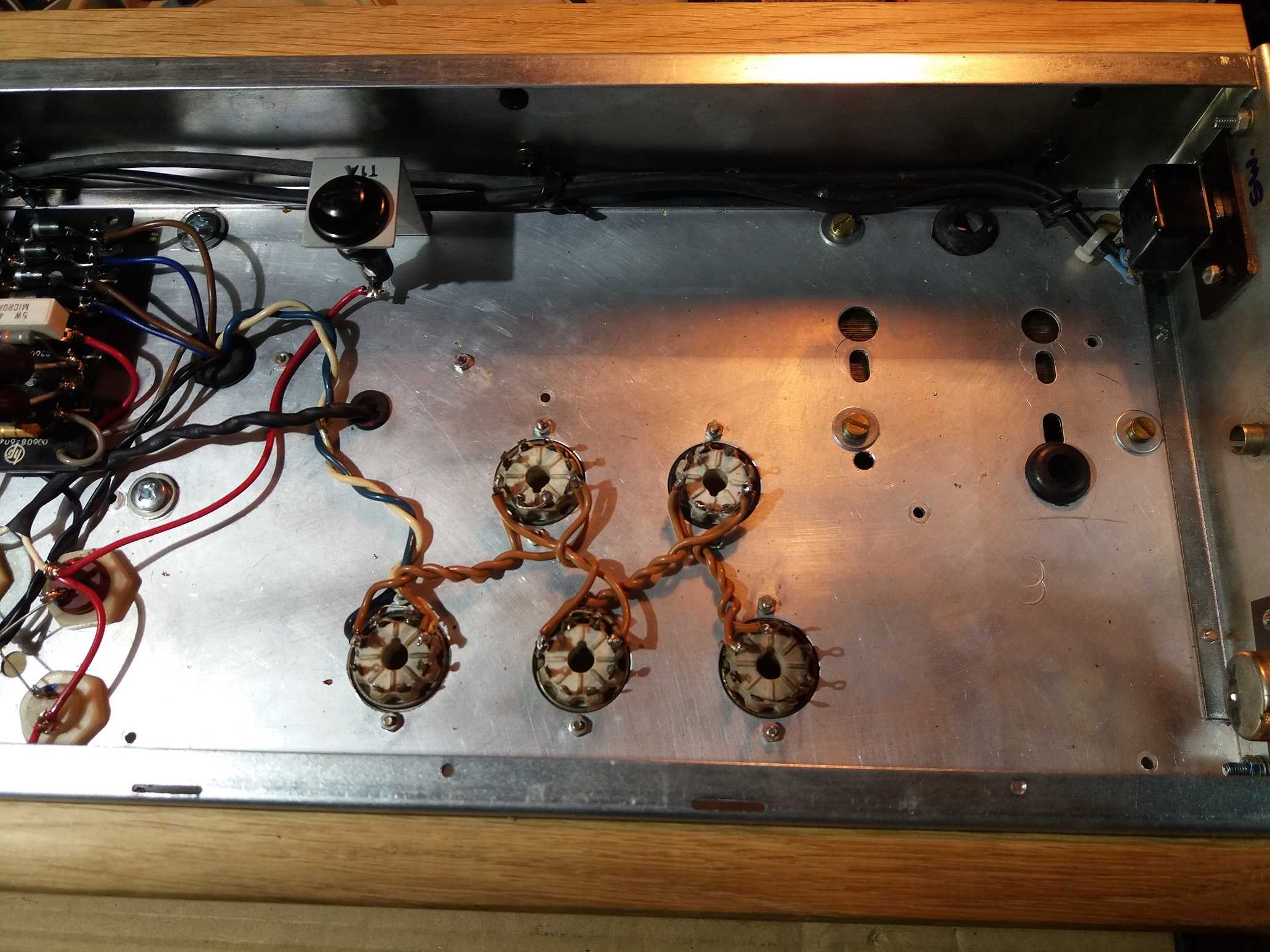

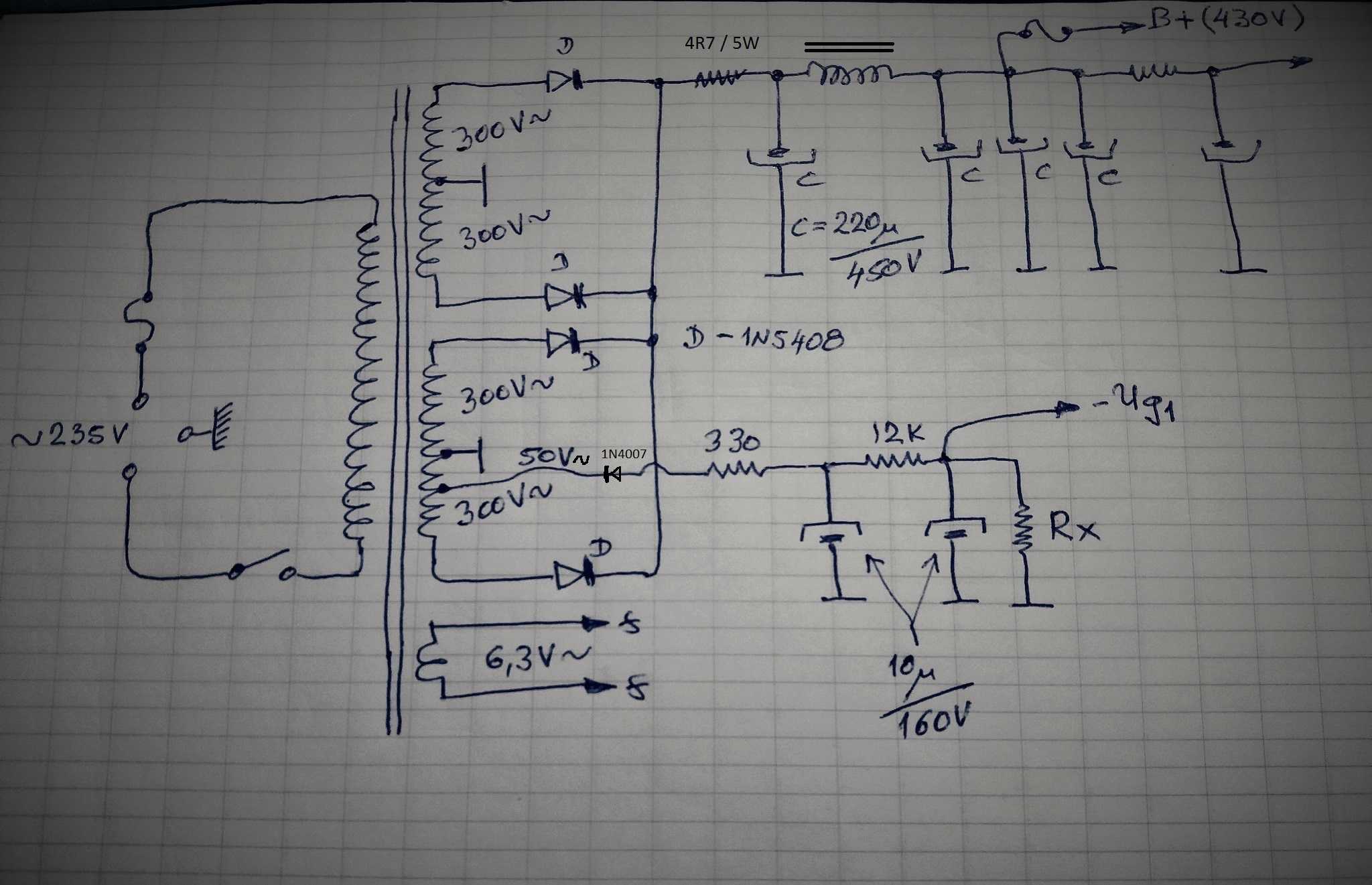

...postavljeni uglavnom svi krupniji delovi , spojena 6,3Vac linija grejanja lampi , formirana B+ linija kao i -Ug1 linija , pri mreznom naponu od 240Vac izmereno na B+ liniji tacno 435Vdc , izlaz iz -Ug1 izvora je trenutno podesen na nekih -41Vdc, ...



Izmenjeno od BANAT
Napisano (izmenjeno)

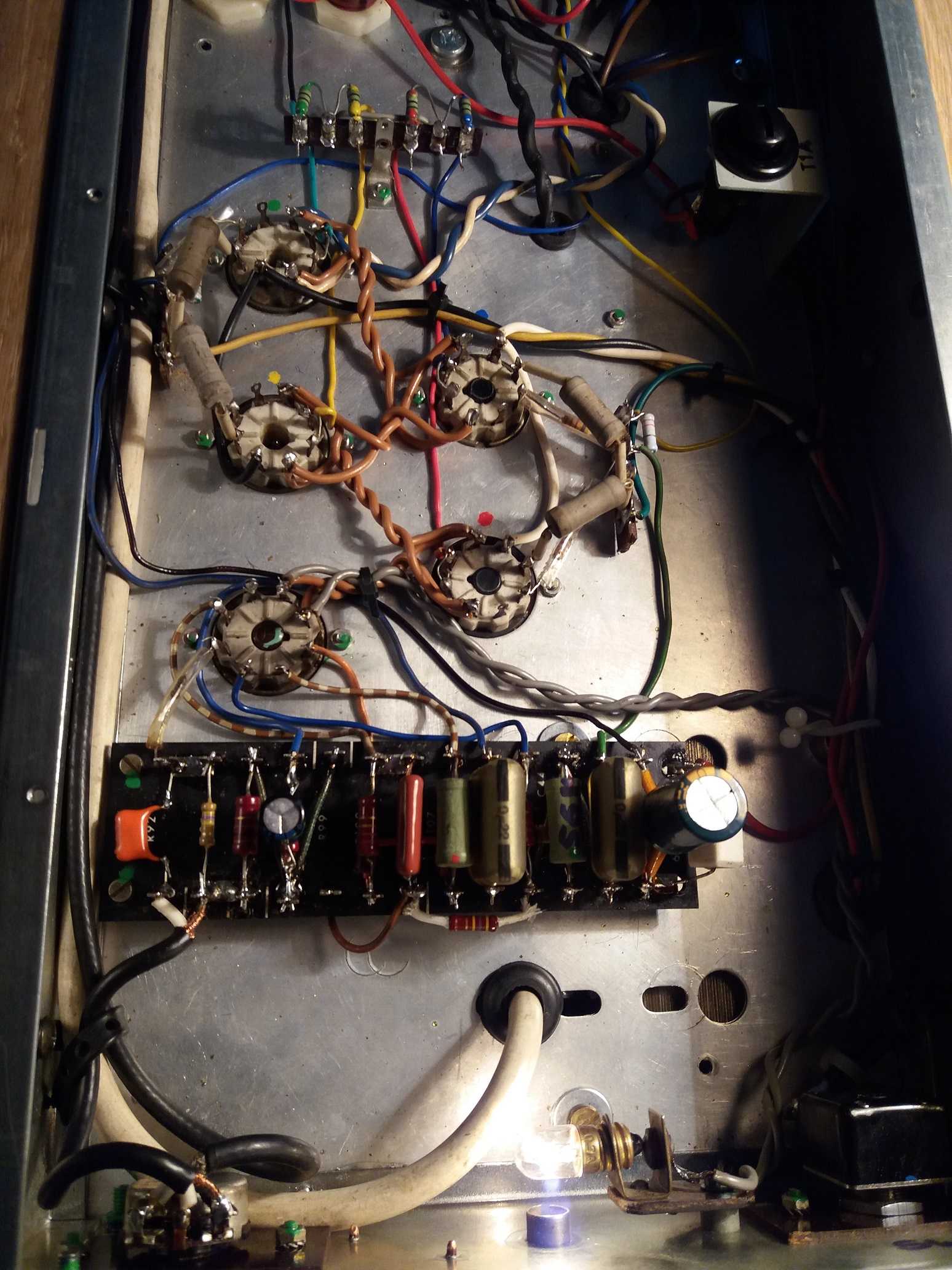

Spojen izlazni Ultra-linearni stepen snage ,kontaktna letvica sa 4 test tacke sa 4x10 Ohma katodnih otpornika, kabel zvucnika kao i ulazni koax (RG) , sve je proradilo iz prve bez ikakvih problema , struja izlaznih EL34 cevi podesena na oko 45mA svaka , sto iznosi oko 18W ukupne disipacije za svaku , ili 72W ukupno , pojacalo je apsolutno necujno , radi bez ikakvog bruma ili suma ,

sledi  jos samo spajanje i aktiviranje ulazno-obrtacke 6SL7 lampe kao i VU-metra , uskoro ce moci da se napravi i prvi slusni test :)




Izmenjeno od BANAT
Napisano (izmenjeno)

Priprema rasporeda elemenata za ulazno-obrtacko-drive stepen , svakako se opet sve spaja `point to point` tehnikom na jednoj tek malo vecoj Hjulit-Pakard plocici , preliminarne vrednosti elemenata bice kao sto je na semi nacrtano.

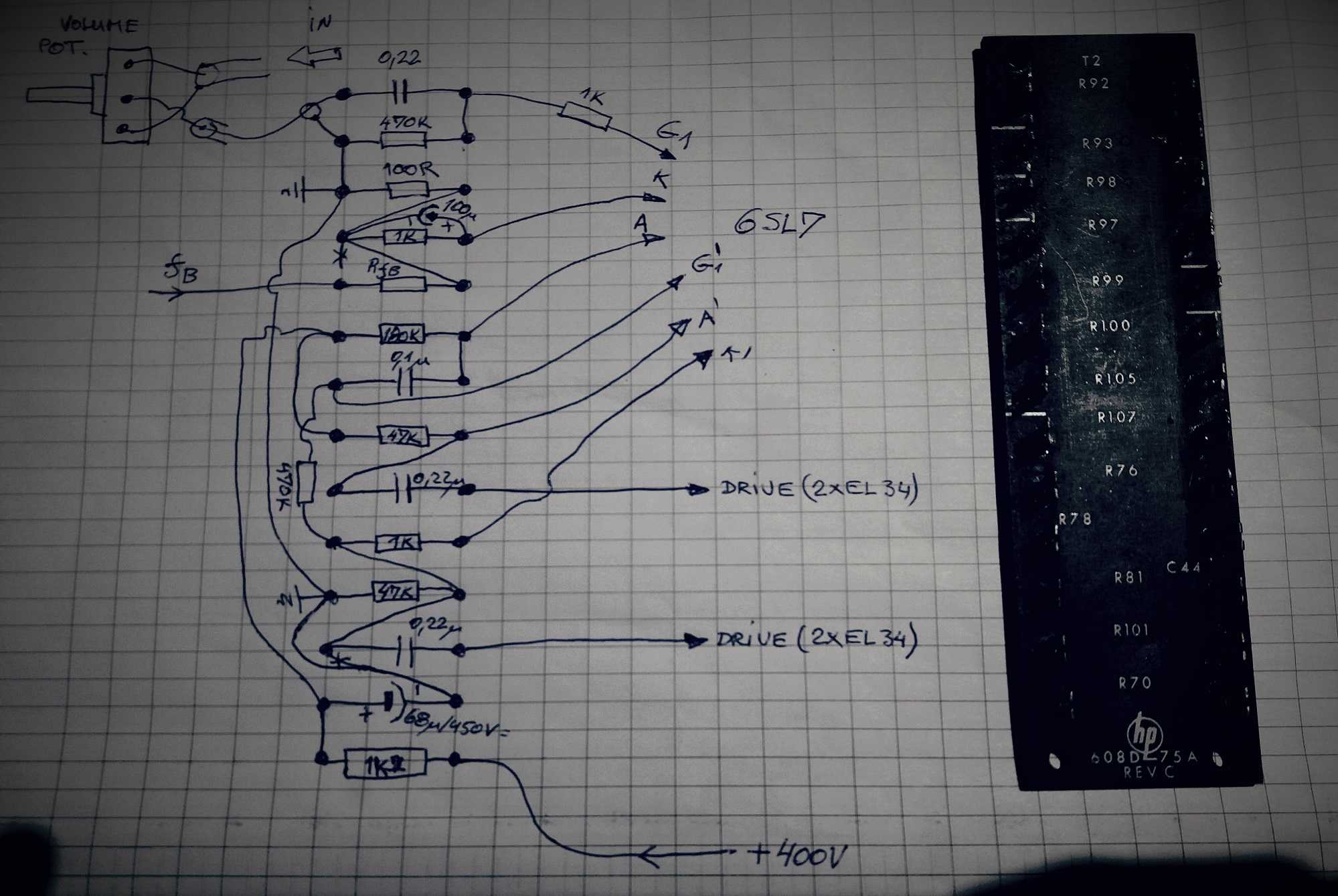

PTP raspored.jpg

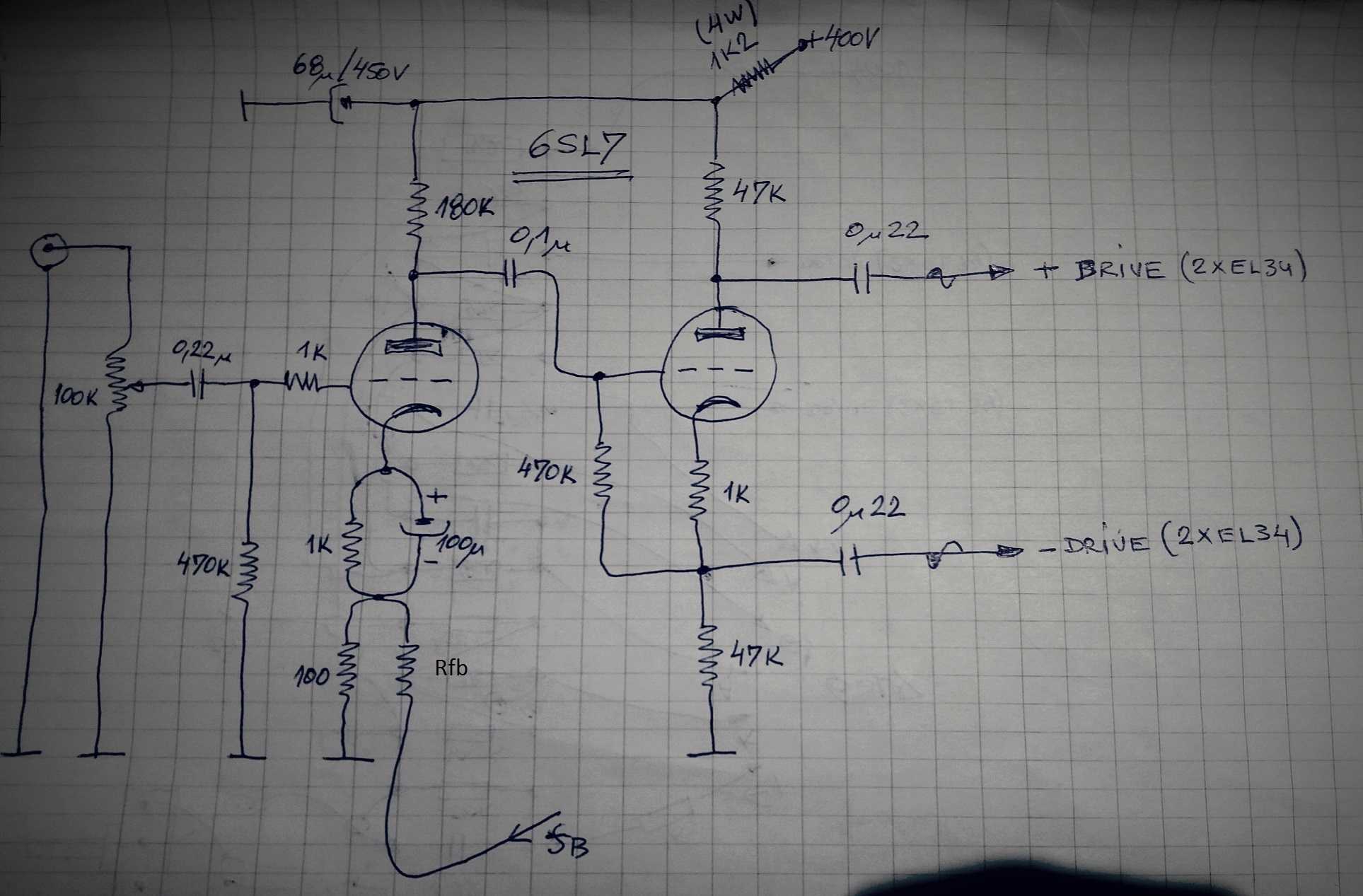

ulazno obrtacki i pobudni deo.jpg

Izmenjeno od BANAT
Napisano (izmenjeno)

Lepo je kada sve proradi iz prve ! :) , bez da nesto iz zvucnika divlja,bruji ili zuji...nego je apsolutna tisina ,

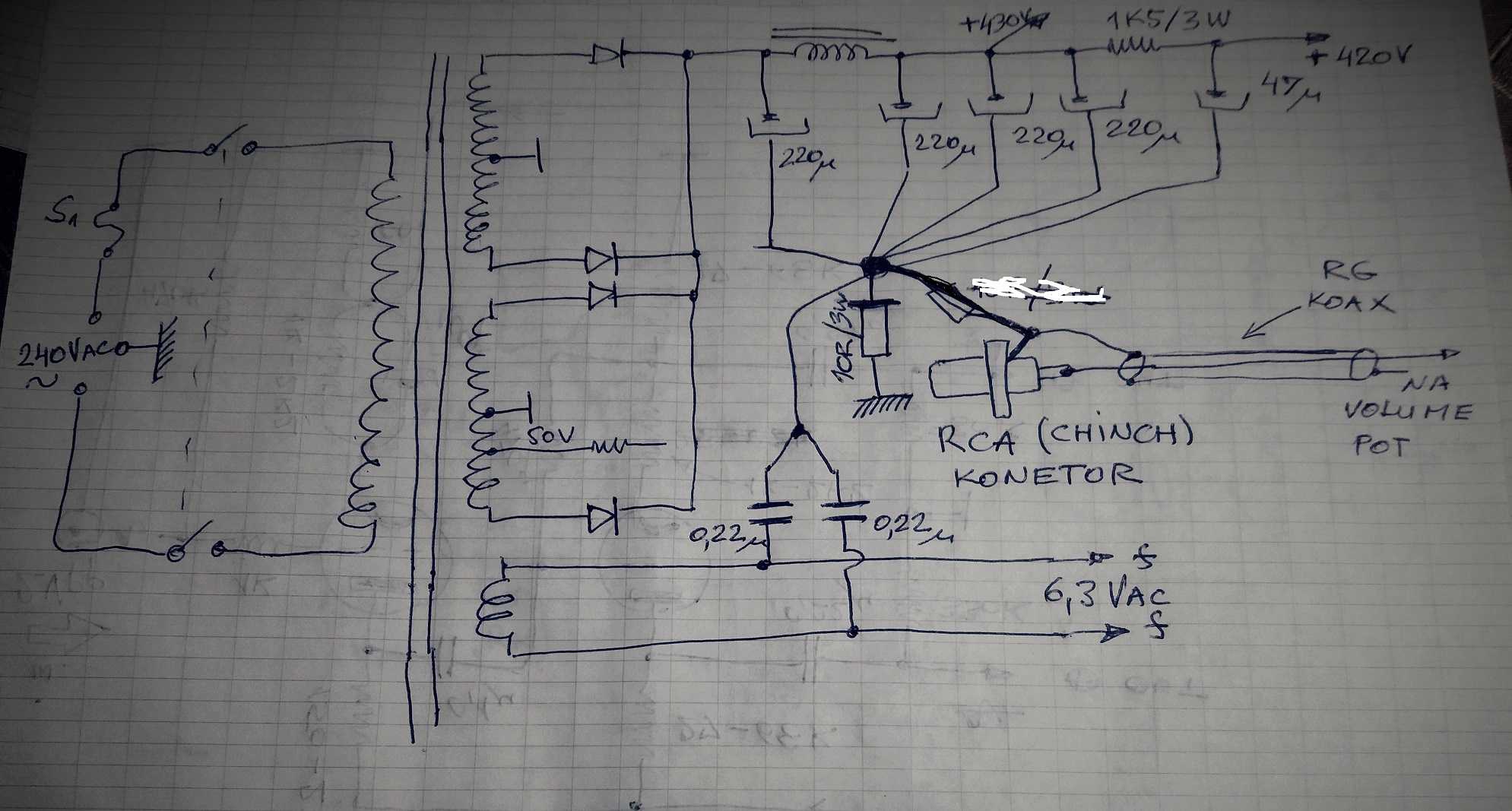

btw, upotrebio sam moj stari provereni nekonvencionalni sistem za prigusivanje indukovanog bruma iz 6,3Vac linija grejanja lampi i to kao i uvek radi odlicno , sa svake linije prema centralnoj tacki mase odnosno negativnoj liniji ampa spustio sam dva 0,22uF/400V konda , tako sa kondenzatorima umesto 100R otpornicima ili nekim 200R trim-potom iz razloga da ne bi doslo do proboja izmedju katode obrtaca faze i DC umasene linija grejanja , jer za oktalne 6SL7 ta maximalna dozvoljena razlika napona je samo 90V ! ,

ta dva konda nisu mnogo kriticna po kvalitetu tako da i obicni keramicki disk kondovi zavrsavaju posao , isto tako izmedju Obavezno uzemljene sasije i centralne tacke mase ide jedan snazan 10R otpornik , sve do jedne linije mase su naravno spojene u jednu zajednicku centralnu tacku kod samih filterskih elektrolita (4x220uF/450V).



Izmenjeno od BANAT
Napisano (izmenjeno)

Ostaje mi jos da eksperimentisem sa optimalnom vrednoscu Rfb otpornika i paraleno sa njim kompenzacionim blokcem , pojacanje u otvorenoj petlji je dosta preko 40 tako da ima i dosta rezerve za globalnu negativnu povratnu spregu ,  ostaje i da se postavi VU metar na sasiju , eto i preliminarne simulacije ulazno-obrtacko-pobudnog stepena ...

6SL7 test_03.jpg

Izmenjeno od BANAT
Napisano (izmenjeno)

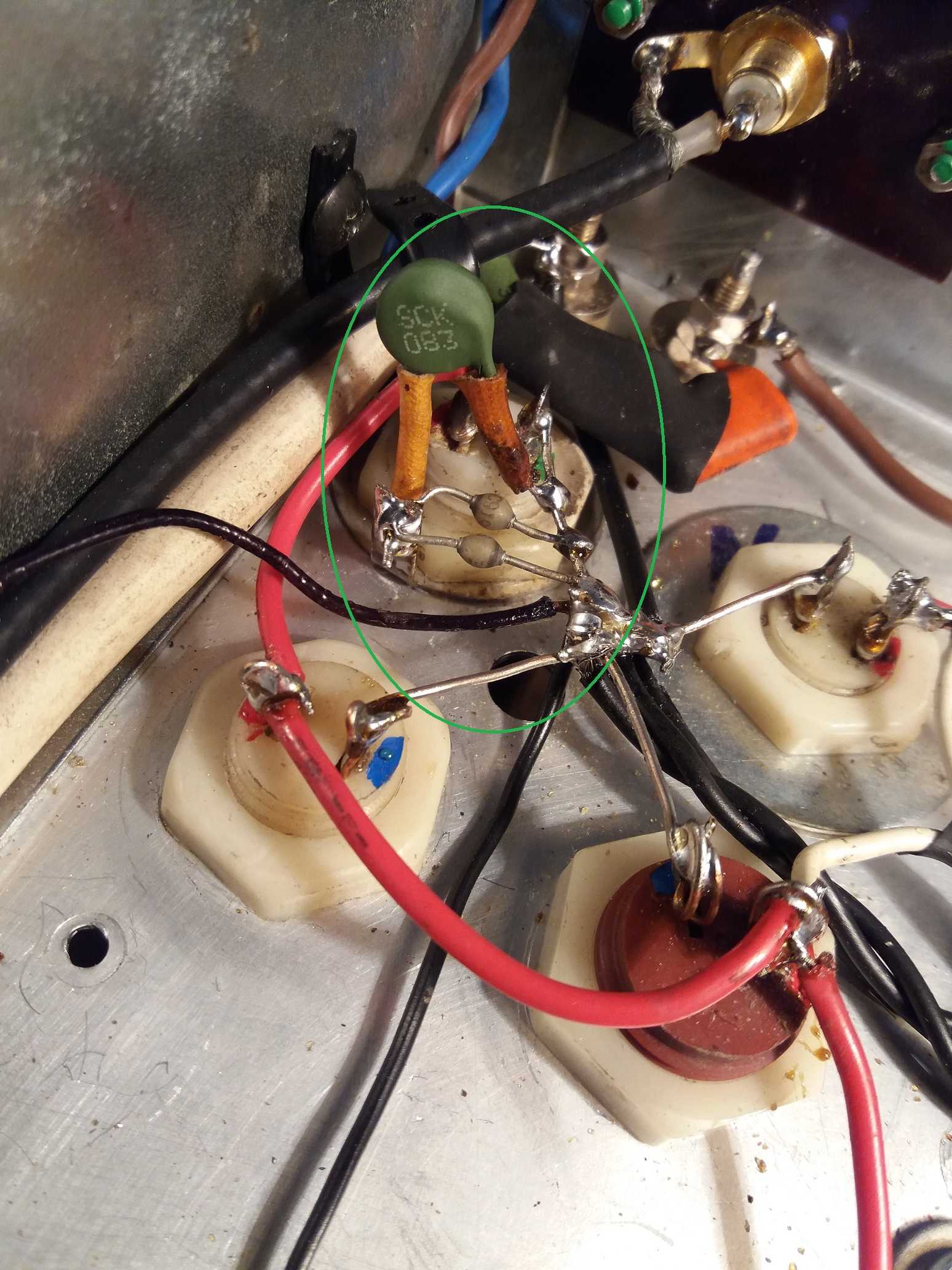

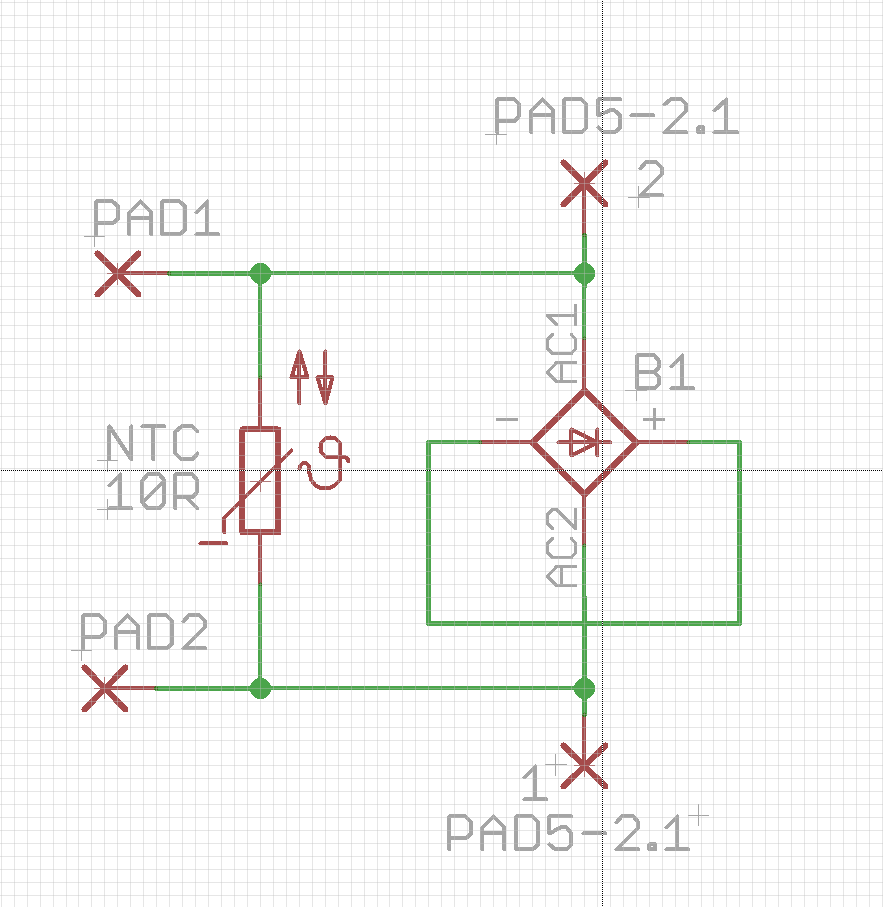

`bioloska` zastita je zalemljena ! , tako da sa centralne tacke zajednice mase spojeno je na uzemljenu sasiju jedan 10R-NTC + dve antiparaleno spojene dve brze diode ,

u pozadini se delimicno vidi i RC-Zobel mreza koja je paralelno spojena sa izlaznim ka zvucniku terminalima.
