Hitachi HMA 6500 , refresh i prepravka

[Beli_Ninja]

Pa u originalu ga ima, sa mogucnoscu premoscavanja.



Moze li na ulazu 2SK363 umesto K170 ?

[Zen Mod]

moze 2SK363 , moze 2SK170BL, moze J309, moze J310

upareni naravno

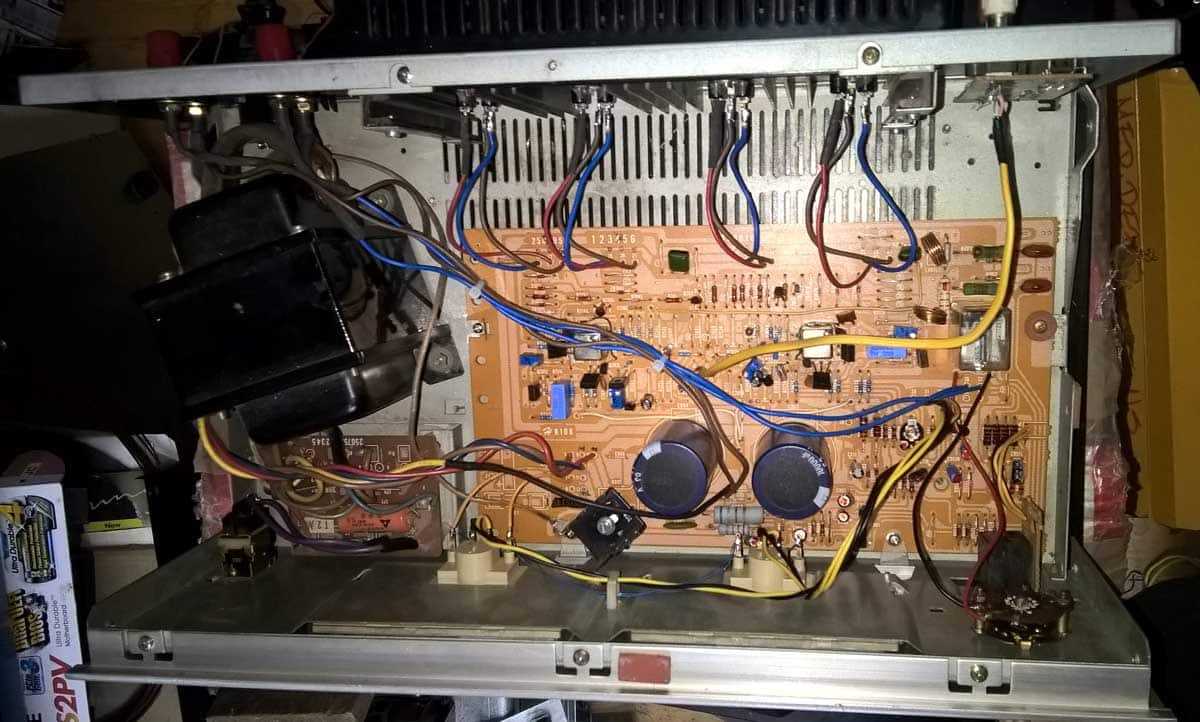

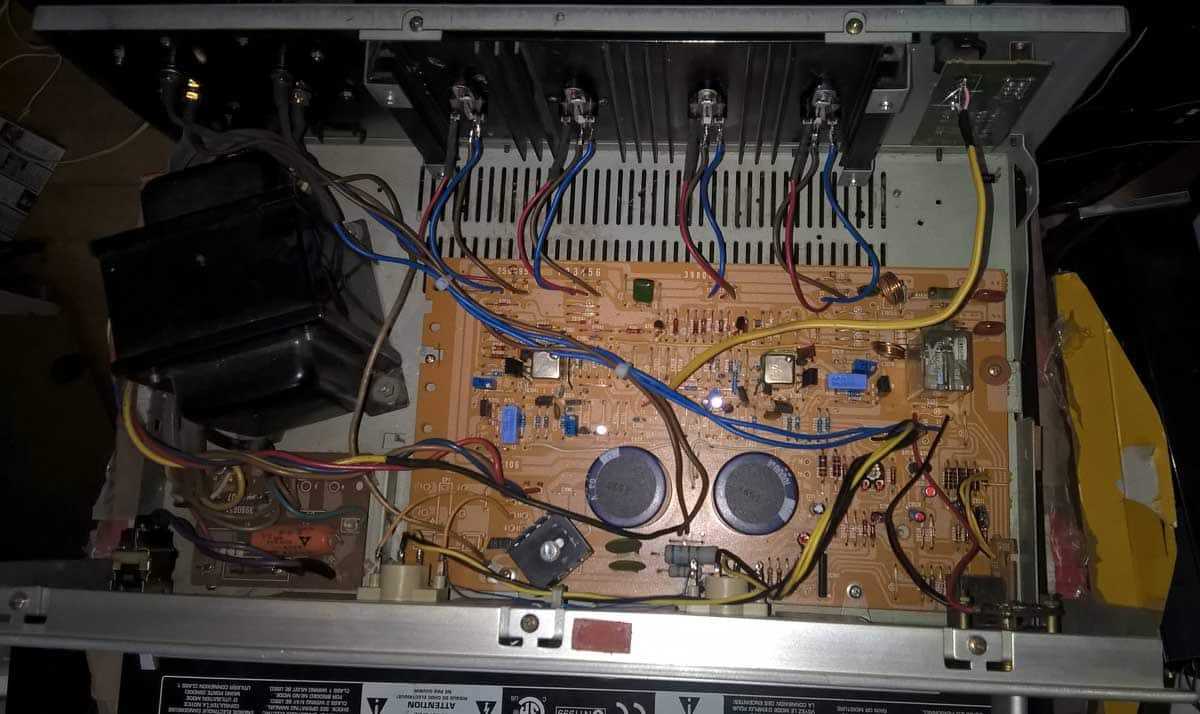

editovana originalna sema , tako da je vidljivo sta ostaje od originalnih delova

spulna izlaznog releja prikopcana preko selektora zvucnika , koji sad sluzi striktno kao prekidac , da se zvucnici iskljuce po volji ..... , da prekidac ne zvrlji 'nako

imao sam ideju da izlaz za sluske bude permanentno ukljucen , ali mrka kapa - sto zarad sigurnosti usiju , sto zarad sigurnosti sluski (pri ukljucenju)



edit: izlazni relej - skinut poklopac , ispolirani kontakti , namazani vazelinom , idemo dalje





za ref. - original sema , objavljena u postu #2 :



[Gosha]

26 minutes ago, Zen Mod said:



spulna izlaznog releja prikopcana preko selektora zvucnika , koji sad sluzi striktno kao prekidac , da se zvucnici iskljuce po volji ..... , da prekidac ne zvrlji 'nako

imao sam ideju da izlaz za sluske bude permanentno ukljucen , ali mrka kapa - sto zarad sigurnosti usiju , sto zarad sigurnosti sluski (pri ukljucenju)





Usput, mogao si ovaj preklopnik malo da turis u ultrazvucnu kadicu, malo bode oci ona crna patina na kontaktima, cisto vizuelno, nista drugo.

[vladd]

Hitachi Zen Mod iteration

To ne moze da se pusti u javnost bez takve napomene.

[Zen Mod]

23 minutes ago, Gosha said:

Usput, mogao si ovaj preklopnik malo da turis u ultrazvucnu kadicu, malo bode oci ona crna patina na kontaktima, cisto vizuelno, nista drugo.



ma ja sam ti mali majstor u malome mestu , nema se para za kadicu



nego ce nabavljam istu za vinil , i motorske karburatore ..........

radice preklopnik -struja releja je reda 30mA ...... lakse mi je bilo da ga ne diram , malo mi je sumnjiv pertinax , verovatno je natapan sa idimidodjimi sprejevima







[predragm]

Ima li dosada nekih slušnih proba, kakvi su utisci?

[Zen Mod]

8 hours ago, Zen Mod said:

...........



amp svira , tacno mi se ne da da ga otkacujem da napakujem prednjicu i poklopce ..............

sviri lepo ,nenaporno , sa ceo 1W na mojim zvucnjacima



 ....... zabavan amp



jedino sam zaboravio da ga slikam u akciji , verovatno sutra , ostao je prikacen u sistem u radionici

[predragm]

 Ih, ko će da dočeka! (Sad će Stein da se javi.)

[Zen Mod]

ne pratis ..... Stein docekao

[predragm]

Ihaj.....

[Zen Mod]

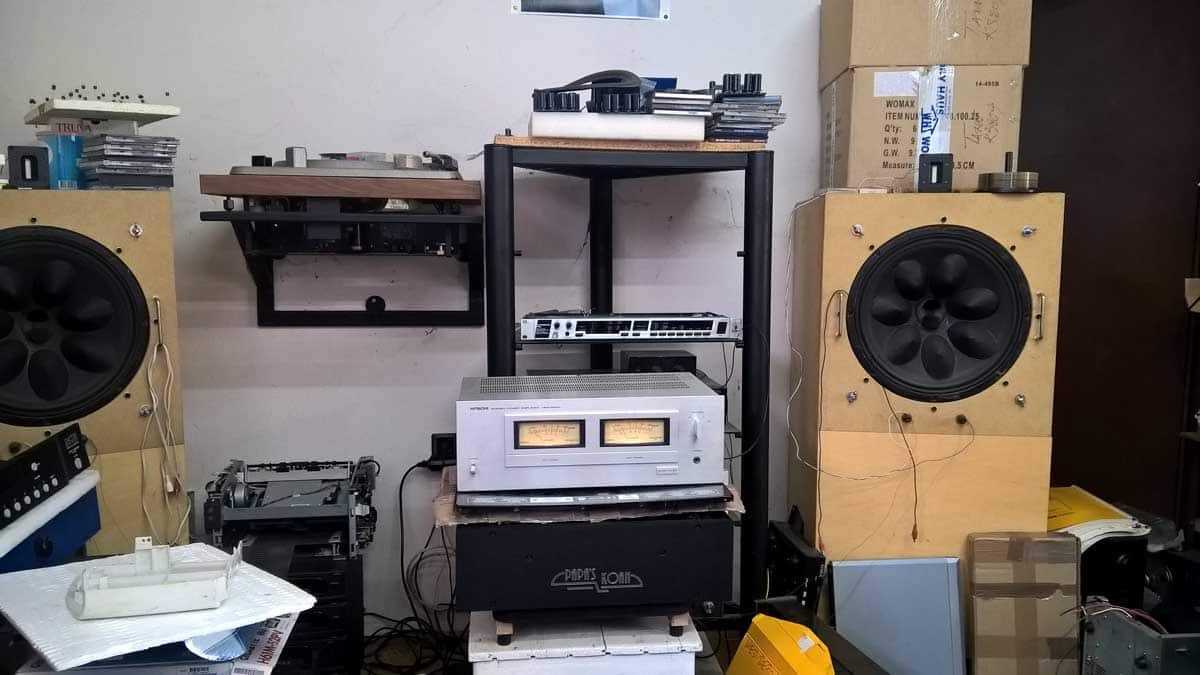

eve sam sad slikao amp u akciji

celo prepodne slusam RBG2 , sad ide opera ..... needle ne ide preko 50mW

[Zen Mod]

3 hours ago, Zen Mod said:

eve sam sad slikao amp u akciji

celo prepodne slusam RBG2 , sad ide opera ..... needle ne ide preko 50mW



[чика-Брка]

dobri ti ovi amerikanski zvucnici.

sorry za off.

[Zen Mod]

znam

[Zen Mod]

ostah duzan par drone slika , danas se obsetio

[Beli_Ninja]

Kolika je ulazna osetljivost za punu snagu?

Treba li mu preamp u opste u situaciji da se koristi standardan izvor 2V?

[Zen Mod]

33K/1K5 V/V

[Zen Mod]

http://www.zenmod.in.rs/amplifying/hitachi-hma6500-little-mosfet-amp-from-yore-resurrection-by-zm/

[Beli_Ninja]

Na molbu Zena prebacujem preisku iz PPa ovde kako bi svi zainteresovani imali korist:

BN

Video sam tvoj odgovor za pojacanje onog Zen Hitachija J

Kako sam ja protumacio to je 22x.

Ne znam da li gresim, ali rekao bih da mu i ne treba preamp za standardne savremene izvore zignala.

ZM

pa tako je

mada jos nisam naisao da nije boljitak neki buffer posle pota

BN

Da li za ovaj amp moze da prodje SE buffer ili mora push pull?

ZM

moze i SE , visoka je ulazna impedansa

BN

Ok. Hoces li onaj Sanyo c55 prepravljati u buffer ili jok?

Nego nesto se mucim oko trafoa. Napon napajanja ampa je +|- 45VDC. To bi trebalo da se dobije iz sekundara 2 x  35V. E sad iz one racunice o potrebnoj vrsnoj struji za 50W 8R iz Hitachi app dobijam oko 3.5A.

To je po grani napajanja ili se varam?

Ako je po grani napajanja to znaci da tu treba trafo od 250W po kanalu.

Jesam li negde napravio gresku u koracima?







[guja011]

pogledao slidže sa sedme strane?

"piše mile a piše i hund"



ono na zadnjoj strani ampa

[Beli_Ninja]

To sam video, ali mi se ni to ne uklapa u racun. Jedino ako su planirali da vrsnu struju koju moze da povuce pojacalo trafo mora malo da se oznoji

[progster]

11 hours ago, Beli_Ninja said:

Nego nesto se mucim oko trafoa. Napon napajanja ampa je +|- 45VDC. To bi trebalo da se dobije iz sekundara 2 x  35V. E sad iz one racunice o potrebnoj vrsnoj struji za 50W 8R iz Hitachi app dobijam oko 3.5A.

To je po grani napajanja ili se varam?

Ako je po grani napajanja to znaci da tu treba trafo od 250W po kanalu.

Jesam li negde napravio gresku u koracima?







Nisam pratio temu, ali ako je 3.5A DC, to ti je onda ~5A AC.
