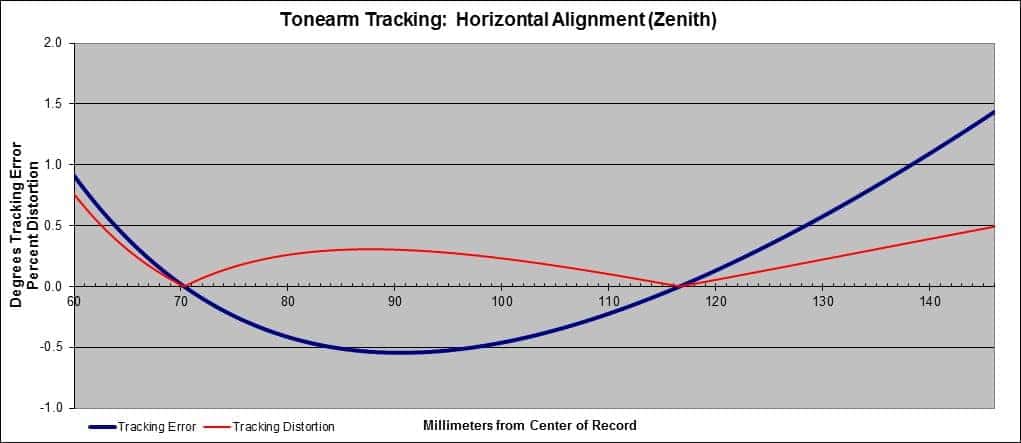

InSides Napisano Avgust 25, 2012 Share #1 Napisano Avgust 25, 2012 Увод Пре нешто мање од годину дана, почео сам да се бакћем са концептом унипивота. Највише зато што сам утувио себи у главу да је тај концепт најлакши за релативно брзе резултате, а и свидела ми се идеја да се цели покретна део ручице ослања на само једну тачку. На форуму сам већ писао за прве лагане покушаје: DIY Unipivot Tonearm Та ствар, за то што је претстављала у виду улагања у новац и време, је радила прилично добро, са изузетком ниске ефективне масе ради које се ручица лоше слагала са LOMC звучицама које обично користим. За срећу, потврдила је могућност концепта и мало смирила савест око будуће инвестиције која је уродила са MKII верзијом. Спецификације Пре него почнем са дизајном, мало сам се позабавио бројкама. John Elison's Löfgren Alignment Calculator Brian Kearn's Arm Data Calculator Freek's Resonant Frequency Calculator Имајући у вид минимизирање дисторзије, практичност израде и локација за монтажу, утврдио сам ове спецификације: Effective length: 320mm [12.6"]. Pivot-to-spindle: 307mm. Overhang: 13mm. Angular offset: 17 degrees. Effective mass: 10.6g [процена]. Alignment: Löfgren B. Приказ односа дисторзије и грешке праћења: Максимална дисторзија између null тачака: 0.305684% Просечна RMS дисторзија: 0.263766% Дизајн Ништа револуционарно. Ручица користи класичан лежај са једном тачком ослањања, т.ј. унипивот. Прва идеја је била користити инвертирани унипивот, где би врх лежаја показивао према доле и урањао у кадицу како би се могао користити дампинг уз помоћ силиконских уља. То се показало непрактични у првој фази израде, због проблема успостављања рамнотеже - дистрибуција масе је избацивала ручицу из латералне рамнотеже. Користио сам CAD, и прошао кроз неколико итерација пре него се зауставио на финалну. Мада, ови прикази не показују задњу промену ради релокацију лежаја. Одлуке Ручица је израђена као једиствени склоп заједно са VTA торњем и цилиндрем за монтажу. VTA торањ омогућује прецизно подешавање висине ручице у однос на површину плоче, а одвојени цилиндар омогућује слободу постављања. Распон вертикалног подешавања у зони стабилности је 22 милиметара. Решио сам користити два идентична противтега како бих имао слободу подешавања азимута на крају ручице. Ово се показало као релативно добра одлука у односу на крајни резултат, мада је процес подешавања нешто пипавији од ручица са једним противтегом. Headshell је изведен налик неким верзијама Schroeder ручице, са јединственом тачком монтирања, како би се звучница могла ротирати и циљу подешавања угаоног офсета. Link to comment Podeli na ovim sajtovima More sharing options...

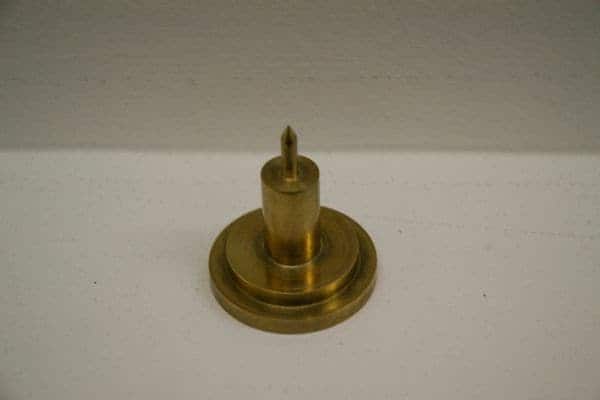

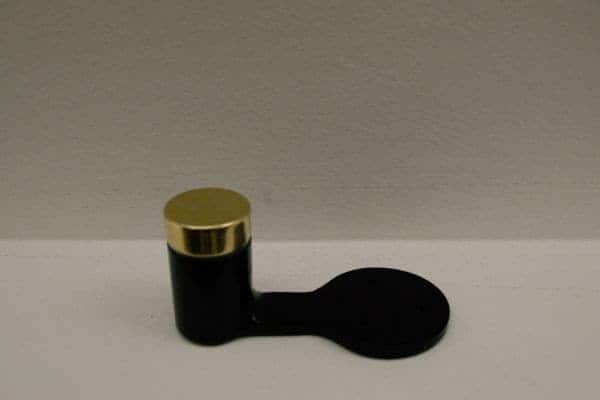

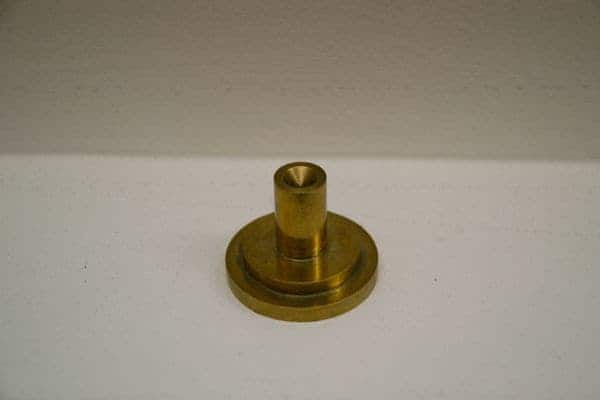

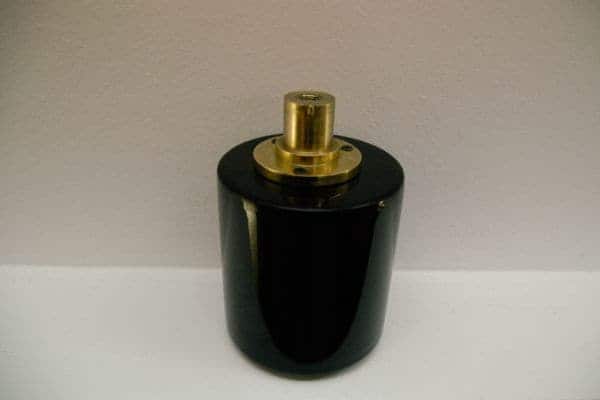

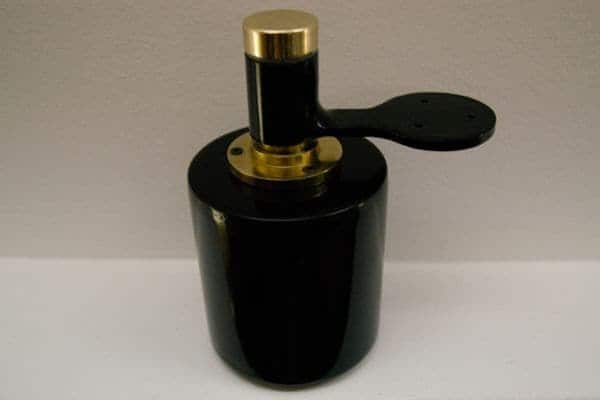

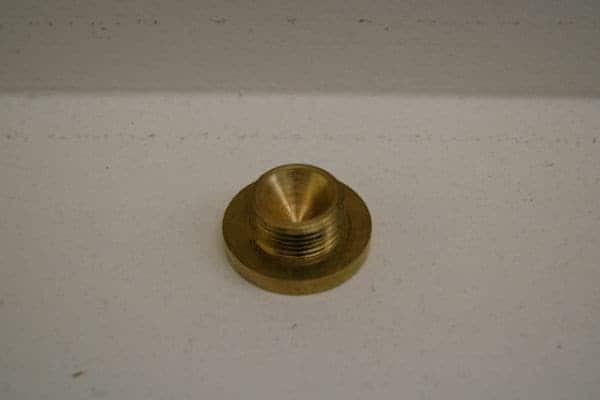

InSides Napisano Avgust 25, 2012 Autor Share #2 Napisano Avgust 25, 2012 Материјали Коришћени материјали су челик и алуминијум за носаче ручице и носаче лежајева, месинг за круцијалне делове VTA торња, лежајеве, противтегове и headshell-а, орах за тело ручице и тефлон за заптивке и улошке противтегова. Ожичење је свилом изолирана жица од HF калемова, клипови за звучницу су изванредни FITclips [1877phono], конектор за DIN кабал је R-DIN [1877phono]. На крају, песак и олово за пуњење цилиндра за монтажу. Сви завртњи су црни машински M3 завртњи са различитом дужином. Израда Сви делови су израђени локално, на релативно једноставном стругу, и како сам схватио, стандардним поставкама. Једини проблем је била набавка довољно дуге бургије за дрвено тело ручице, па је мајстор морао направити бургију. VTA Торањ Основа ручице чини VTA торањ, монтиран на метални цилиндар пречника 90мм и висине од 100мм, тежине од 5.5 килограма због комбинације песка и олова којом је пуњен. Основа VTA торња од месинга је монтирана помоћу 3 M3 завртња. Подвижни део VTA торња садржи носач, платформу за ручицу, као и подвижни део механизма који се састоји од месинганог навртња и SKF лежаја. Комплетан VTA торањ без оперативних делова ручице је релативно универзалан, и може се користити и за друге концепте ручица. Лежај Прва идеја за лежај је био инвертиран унипивот, са кадицом која омогућава имплементацију дампинга. Концепт је напуштен кад се увидели проблеми успостављања рамнотеже. Такав концепт ради феноменално рецимо код Grahama-а [Graham Phantom MKII], мада они користи елабориран систем урамнотежавања уз помоћ магнета. Нови лежај је класични неинвертиран унипивот, где и врх пивота и прихватна кадица су од месинга. Прихватна кадица се монтира навојем у носач лежајева. Звекетање лежајева ме мало бринуло, мада се успоставило да то није проблем који се приметио у пракси код ове имплементације. Link to comment Podeli na ovim sajtovima More sharing options...

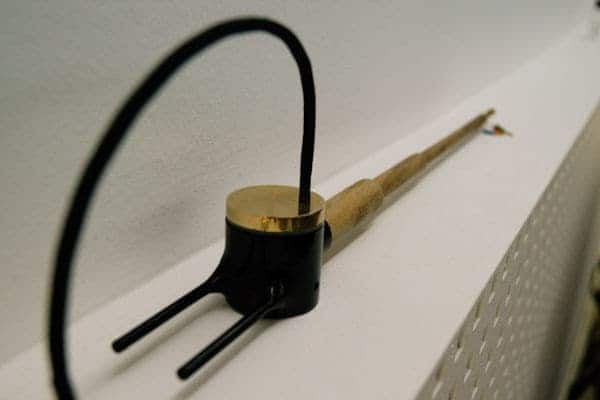

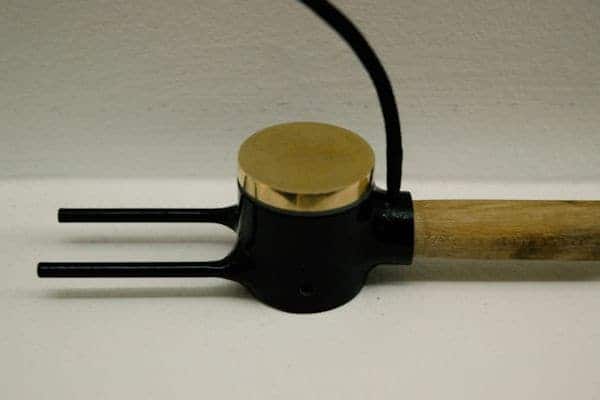

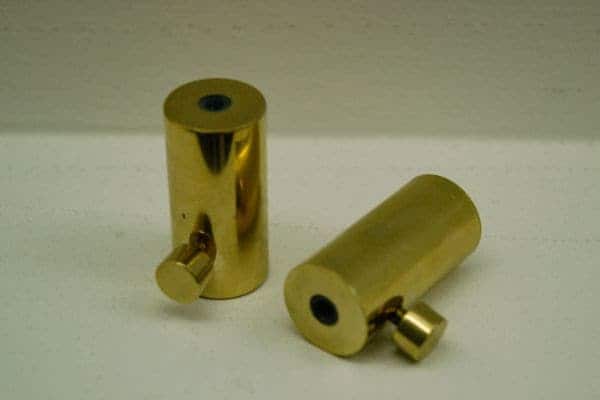

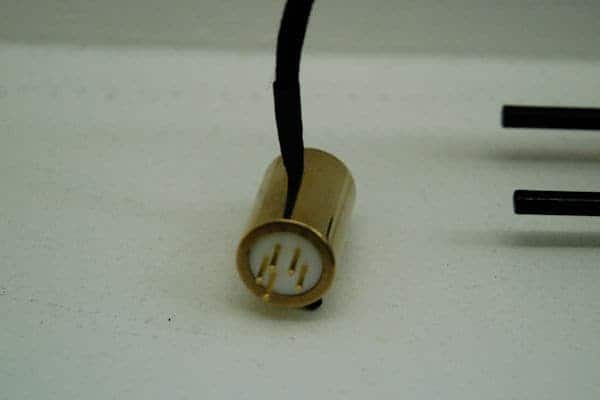

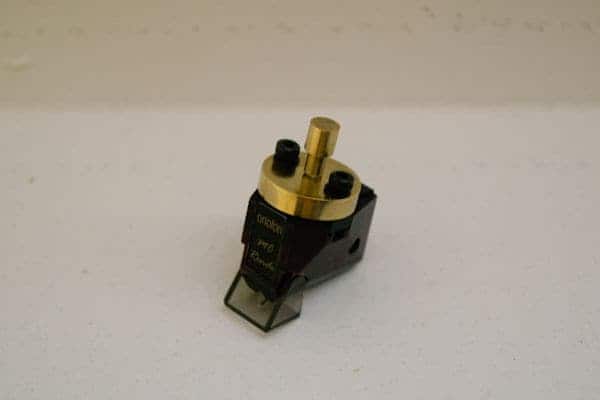

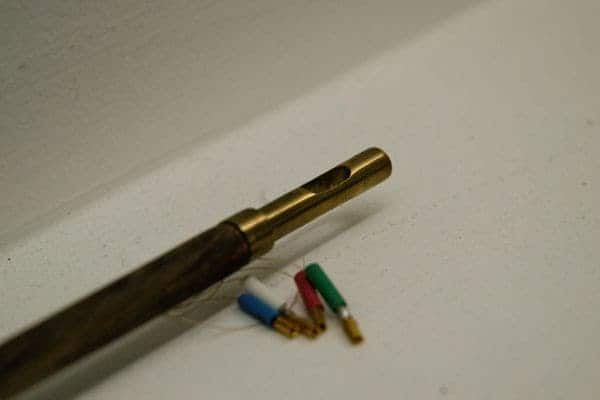

InSides Napisano Avgust 25, 2012 Autor Share #3 Napisano Avgust 25, 2012 Носачи Носач ручице је једна од компликованијих ствари за израду. На њега се монтира прихватна кадица за лежај, тело ручице и два противтега. Са стране се могу видети M5 урези који служе за монтажу опционих утега за латералну рамнотежу. Пракса је показала да нису потребни. Ожичавање иде од FITclips-а на крају преко танке тефлонске цевчице обложене памуком због заштите. Утицај на antiskating је незначајан. Жице су терминиране DIN конектором који је монтиран унутар месинганок носача, који се скривеним завртњем монтира на цилиндар који носи целу ручицу. Носач headshell је једноставан и омогућава ход од 8мм и ротацију на ниво звучнице. Сам headshell је тежине од 10 грама заједно са завртњем за ротацију. Противтегови су идентични, са улошцима од тефлона и месинганим заврњевима за корекцију позиције. Тежина одабрана да погоди звучницама тежине између 5 грама и 15 грама. Link to comment Podeli na ovim sajtovima More sharing options...

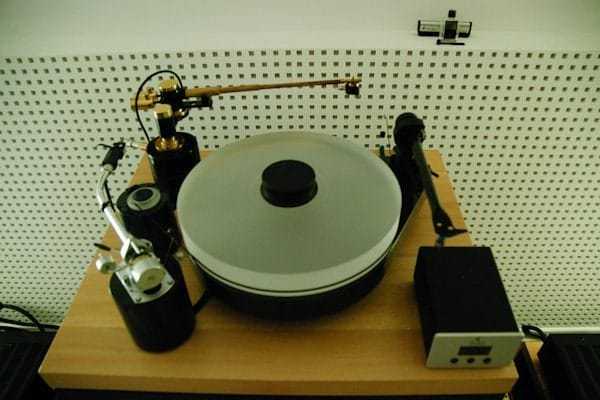

InSides Napisano Avgust 25, 2012 Autor Share #4 Napisano Avgust 25, 2012 Спецификације Иницијалне спецификације су говориле ово: Effective length: 320mm [12.6"]. Pivot-to-spindle: 307mm. Overhang: 13mm. Angular offset: 17 degrees. Effective mass: 10.6g [процена]. Alignment: Löfgren B. Добио сам очекиване резултате, са малом корекцијом ефективне масе. Крајне спецификације су следећe: Effective length: 320mm [12.6"]. Pivot-to-spindle: 307mm. Overhang: 13mm. Angular offset: 17 degrees. Effective mass: 11g. Alignment: Löfgren B. Резонантна фрекфенција са Ortofon Rondo Red-ом је 9Hz. Проблеми Једини проблем након израде је била ротација headshell-a по оси тела ручице, који је стварао поремећај стерео слике због директног поремећаја азимута звучнице. Носач headshell-а је отсрањен и поново спојен са телом под тачним углом. Ручица је већ на радном месту. И веома лоше видео које приказује ручицу у рад [снимљено телефоном]. Надам се да нисам испустио виталне информације. Такође, надам се да је некоме занимљиво. Слушни утисци следе у скорој будућности. Link to comment Podeli na ovim sajtovima More sharing options...
Woland Napisano Avgust 25, 2012 Share #5 Napisano Avgust 25, 2012 Bravo! Naravno da je zanimljivo. Link to comment Podeli na ovim sajtovima More sharing options...
Leonardo Napisano Avgust 25, 2012 Share #6 Napisano Avgust 25, 2012 Vrlo zanimljiv projekat i realizacija. Hvala za ovako lepu prezentaciju projekta.Sviđa mi se nosač-headshell pogotovo jer sam nedavno radio jedan takve konstrukcije, za kolegu koji se takođe zanima jednom unipivot ručicom.Hvala i za video clip, retko se vide domaći DIY radovi na ovaj način. Bravo Link to comment Podeli na ovim sajtovima More sharing options...

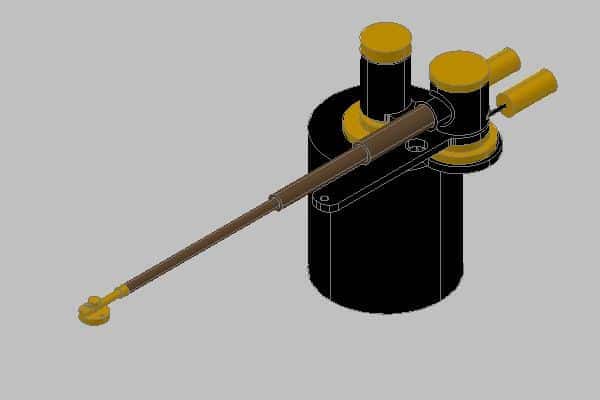

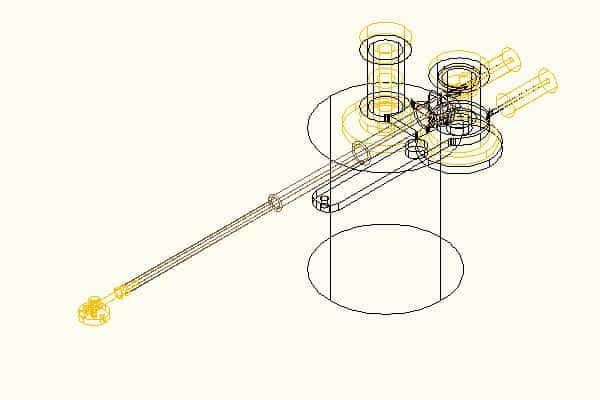

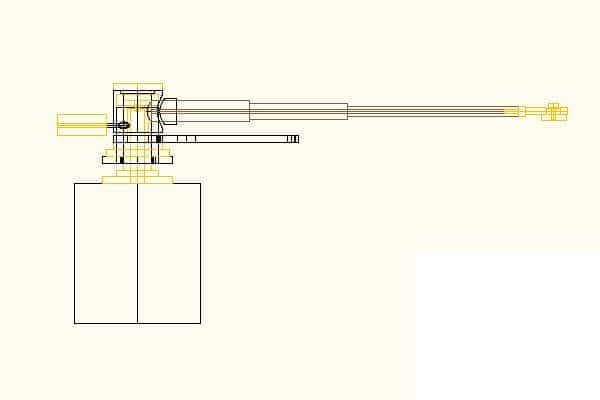

InSides Napisano Avgust 26, 2012 Autor Share #7 Napisano Avgust 26, 2012 Bravo! Naravno da je zanimljivo.Слушне импресије бих хтео добити од независног извора. Бринем се да сам у honeymoon фази и да је рано да уочим неочигледне проблеме. Vrlo zanimljiv projekat i realizacija. Hvala za ovako lepu prezentaciju projekta.Sviđa mi se nosač-headshell pogotovo jer sam nedavno radio jedan takve konstrukcije, za kolegu koji se takođe zanima jednom unipivot ručicom.Hvala i za video clip, retko se vide domaći DIY radovi na ovaj način. Bravo Било би лакше када бих био ближе Земуну. Пола времена [скоро четири месеци за цели процес] сам потрошио у покушајима да објасним стругару неке основне аудио концепте. Хтедох поставити све валидне информације како би се могао видети процес поред резултата. Могао бих поставити и детаљније CAD цртеже ако некоме помогну. Link to comment Podeli na ovim sajtovima More sharing options...
Doktor Napisano Avgust 26, 2012 Share #8 Napisano Avgust 26, 2012 Dragi Kolega, izgleda sjajno ! Link to comment Podeli na ovim sajtovima More sharing options...
Woland Napisano Avgust 26, 2012 Share #9 Napisano Avgust 26, 2012 Хтедох поставити све валидне информације како би се могао видети процес поред резултата. Могао бих поставити и детаљније CAD цртеже ако некоме помогну.Bilo bi lepo imati CAD crteže. Link to comment Podeli na ovim sajtovima More sharing options...
InSides Napisano Avgust 26, 2012 Autor Share #10 Napisano Avgust 26, 2012 Bilo bi lepo imati CAD crteže.Контактирам stein-а око конверзије у неки стандардни формат, па поставим. Link to comment Podeli na ovim sajtovima More sharing options...
Zflazar Napisano Avgust 26, 2012 Share #11 Napisano Avgust 26, 2012 svaka čast.Iskreno divljenje za entuzijazam, istrajnost, i na kraju zavidan rezultat i to bez puno mumbo-jumbo mistifikacija kako sa inženjersko/logističke, tako i sa teoretsko/proserantske strane! Link to comment Podeli na ovim sajtovima More sharing options...
bata bane Napisano Avgust 26, 2012 Share #12 Napisano Avgust 26, 2012 Bravo! :respect:Kad budem krenuo na gramofone bice jedna ovakva! Super odradjeno! Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Avgust 27, 2012 Share #13 Napisano Avgust 27, 2012 Контактирам stein-а око конверзије у неки стандардни формат, па поставим.Prvo, jako lepo i za svaku pohvalu...Apropo crteža, trebaju mi inicijalni 2D crteži sa dimenzijama pa ostalo onda nije neki problem Može i 3D model plus tehnički crteži... Ma sve ću da uradim za vas Link to comment Podeli na ovim sajtovima More sharing options...

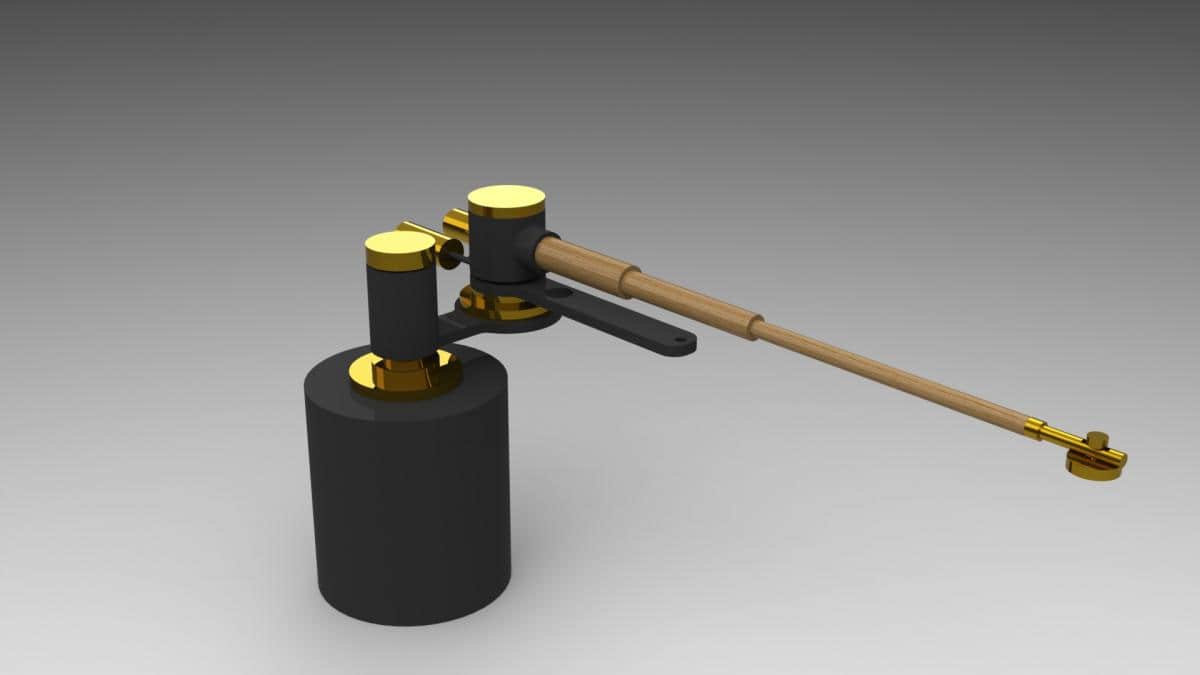

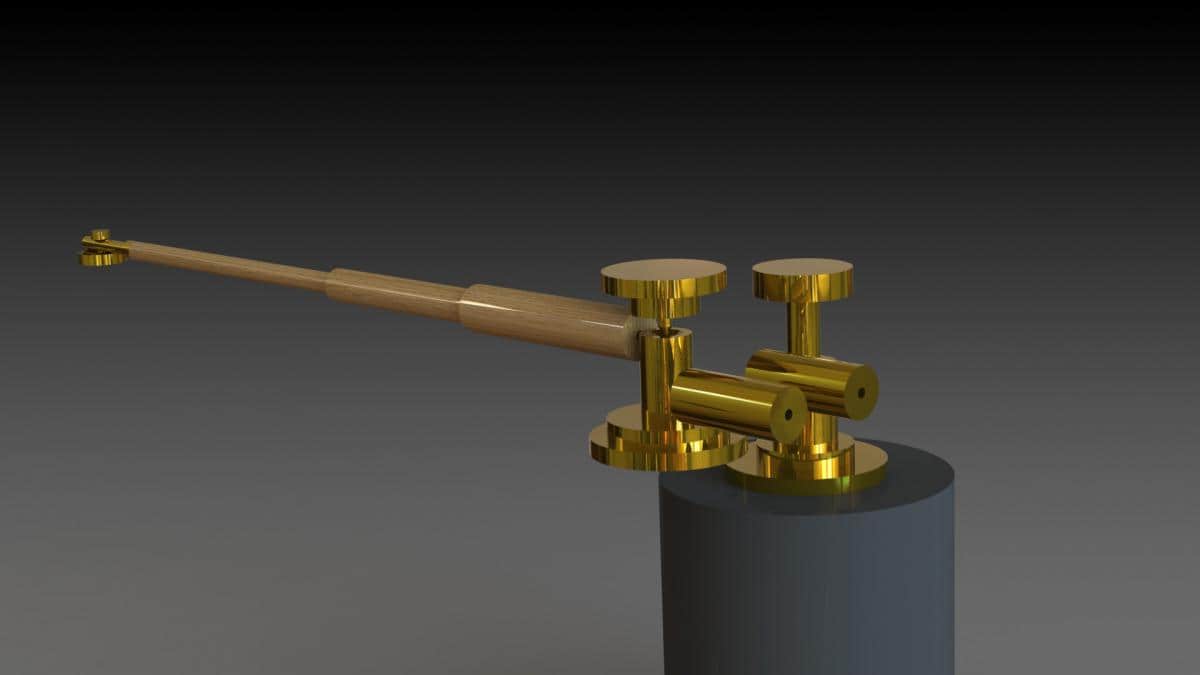

stein Napisano Avgust 29, 2012 Share #14 Napisano Avgust 29, 2012 Samo jedna na brzinu... ;)Deo iznutrica... Link to comment Podeli na ovim sajtovima More sharing options...
prophet Napisano Februar 4, 2013 Share #15 Napisano Februar 4, 2013 Odlično Link to comment Podeli na ovim sajtovima More sharing options...
InSides Napisano Februar 4, 2013 Autor Share #16 Napisano Februar 4, 2013 Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano Februar 4, 2013 Share #17 Napisano Februar 4, 2013 tek sad vidim NEVEROVATNO InSides svaka cast sto si (ustvari sto NISI) napravio tesku filozofiju oko toga i sto je nisi slao u svemir Link to comment Podeli na ovim sajtovima More sharing options...
InSides Napisano Februar 4, 2013 Autor Share #18 Napisano Februar 4, 2013 tek sad vidim NEVEROVATNO InSides svaka cast sto si (ustvari sto NISI) napravio tesku filozofiju oko toga i sto je nisi slao u svemir Хвала. Драго ми је да вам се допала презентација. Ја сам задовољан и тиме да се заносим идејом да сам успео нешто вратити заједници. Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano Februar 4, 2013 Share #19 Napisano Februar 4, 2013 Ma sve nam se dopada... A kako si samo izmedjuostalog uradio onaj 5-pin jack fenomenalno . (kod EMT-a je taj detalj uradjen od miniature 7pin podnozija i baze lampe ali ne od stakla nego od neke plastike...) Link to comment Podeli na ovim sajtovima More sharing options...
крокодил Napisano Februar 24, 2013 Share #20 Napisano Februar 24, 2013 ааааааахххх какава дивота ! И презентација. Тек сам сад видео ово, следећи линк са оног форума. Браво ! Link to comment Podeli na ovim sajtovima More sharing options...
InSides Napisano Februar 24, 2013 Autor Share #21 Napisano Februar 24, 2013 Ma sve nam se dopada... A kako si samo izmedjuostalog uradio onaj 5-pin jack fenomenalno . (kod EMT-a je taj detalj uradjen od miniature 7pin podnozija i baze lampe ali ne od stakla nego od neke plastike...) Dali mozda imate fotografiju tog prikljuchka? Daleko sam od EMT-a, mada bih hteo videti kako to izgleda. Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano Februar 25, 2013 Share #22 Napisano Februar 25, 2013 Insides pogledaj na netu nesto od ovoga? . google images 7 pin miniature tube socket http://www.google.com/search?hl=en&q=7+pin+miniature+tube+socket&bav=on.2,or.r_gc.r_pw.r_qf.&bvm=bv.42768644,d.Yms&biw=1043&bih=876&um=1&ie=UTF-8&tbm=isch&source=og&sa=N&tab=wi&ei=JY4rUey2H8vQsgaspYCIDQ . Link to comment Podeli na ovim sajtovima More sharing options...
