LCR RIAA - sta, kako, da li, .....?

[grau.]

evo neki kalemovi na prodaju, cini mi se razumno resenje sto se cene tice. za kvalitet ne znam...



http://www.ebay.com/itm/281910568484?rmvSB=true

[vladd]

To je cuvena firma osnovana 1932 a zatvorena 1966..Specijalno su radili za RIAA, ali se najbolje uparuju sa duelundom, od bar jedno 400$ po komadu



Neki prevarant raskopava dedin ambar i pokusava da pomuze nekog zaludjenog..



Po meni, u pitanju je radio uredjaj iz mornarice(mada ni avijacija nije za zanemarivanje, ali njima nisu bas trebali dalekometni radio uredjaji, u to vreme), kojem su bili neophodne enkapsulirane zavojnice...klasicni junkyard...

[ZZZ]

evo neki kalemovi na prodaju, cini mi se razumno resenje sto se cene tice. za kvalitet ne znam...



http://www.ebay.com/itm/281910568484?rmvSB=true

Ne vredi - mora custom

To nisu kalemovi za RLC riaa net nego za neke druge namene. Zbog toga sto imaju jako veliku otpornost kalema. I verovatno veliku kapacitivnost kalema i to igra ulogu...

[vladd]

Ovde odgovara zbog tacke biasinga koja obuhvata jako linearan region. Ni previse struje ni premalo napona. Ipak je cev naponski uredjaj a ne strujni. struja bi trebalo da je oko 15 mA cca. po cevi sto mislim da za ovu cev nije puno. i ima jos dosta rezerve za max Pa.



Spajs ne vidi bas dobro lampin dijagram

[ZZZ]

Uvek se prvo pogledaju naravno fabricki podaci za cev.

Spice "radi" po matematickom modelu cevi a na osnovu fabrickih merenja konkretne cevi, capacitivnosti elektroda i ostalih parametara.

pomocu Spice-a se vide i dinamicke vrednosti a ne samo staticke koje se mogu iscrtai na dijagramu.

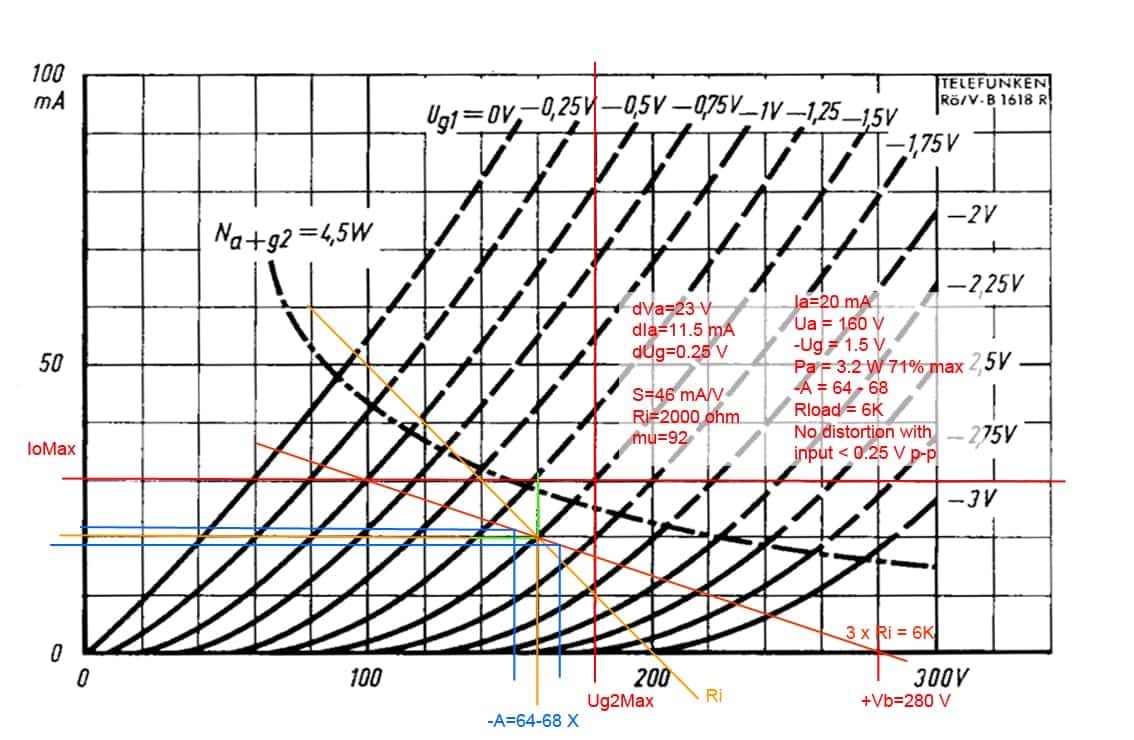

evo i konkretnih statickih podaka za D3a. Za ove radne tacke i biasovanje baterijom (-Ug=1.5V)

Spiceom se dobijaju veoma slicne vrednosti...

Naravno moze se biasovati i sa drugim vrednostima a da se dobiju jako linearne karaktreistike pojacanja i skoro bez izoblicenja. Zbog toga sto su strujni i naponski delovi potpuno simetricni.

I to za ulazni napon DO

na primer i sa -1.25V je isto OK uz nesto smanjen Ua.

Za 1.5V biasinga sa Rk otporom na 20mA potrebno je oko 75oma

ALI za bajpasovnje tako malog otpora potrebna je velika vrednost katodnog C koji ide u praleli sa otporom Rk.

tu su hiljede uF u pitanju. I to je i jedan od osnovnih razloga za baterijski bias ili neki drugi bias.

.

Ako je nekom potreban Spice model za ovu cev ja sam uradio jedan veoma precizan, pa trazite, saljem.



[grau.]

vas dvojica ko ona dvojica matoraca na balkonu u mapetima.

[ZZZ]

Da, ha ha

[Lemić]

vas dvojica ko ona dvojica matoraca na balkonu u mapetima.

A nas voajera kolko oćeš.

[grau.]

lemic izasao iz ormana!

[Doktor]

lemic izasao iz ormana!

Yeeeeeep. Vaistinu.

[Lemić]

lemic izasao iz ormana!

Yeeeeeep. Vaistinu.



Celu priču sa trafuljcima sam prošao pored Šolaje, na pomenutoj ri-i su možda i moji ručno rađeni konektori, ne sećam se više. Nisam znao da ju je namenski vlasnik Odić otuđio, da sam znao, završila bi trajno kod mene. Ne znam u kakvom je stanju al bi joj sigurno trebalo zabosti nove Telefunkene i zameniti ispravljačicu novom i egzotičnom. U mojoj Euridici iz tog doba stoji pregrada sa svim potrebnim hardverom osim samog LCR-a i elektrolita za grejanje, na jednom kalemu iščupah žicu u korenu i tako sve ostade u kutiji. U međuvremenu se javila ideja da se umesto cevi ubace dvostruki fetovi kojih više nema i tako prođoše godine...Sad me Grau-ov, TVC podbo, Šolaja usmerio na ovu temu pa ako ostene u polici možda bidne nešto i na ovu temu. Inače imam i par UTC-a, nisam probao al sam ih dobio kao Step up trafoe za glavu.

[vladd]

Valjda pojacanje prati bias krivu. Bar kada je fiksni.

Zato sam i pitao za napone na anodii na katodi, a ne napon napajanja, moze da bude i 270, 250, pa i 300V, cisto me zanimalo, sa onim otpornikom u katodi, gde je zasela lampa..



Ali sumnjam da cemo izmamiti entuzijazam...polica je jaca





P.S.



ne znam sta bi to  LCR mogao da snazno ponudi, s obzirom kako je rezac uvodjen u riaa karakteristiku. Sumnjam da je moguce dobiti bolje od inicijalnog.

[ZZZ]

Od gledanja nema selameta

[ZZZ]

Valjda pojacanje prati bias krivu. Bar kada je fiksni.

Zato sam i pitao za napone na anodii na katodi, a ne napon napajanja, moze da bude i 270, 250, pa i 300V, cisto me zanimalo, sa onim otpornikom u katodi, gde je zasela lampa..



Ali sumnjam da cemo izmamiti entuzijazam...polica je jaca





P.S.



ne znam sta bi to  LCR mogao da snazno ponudi, s obzirom kako je rezac uvodjen u riaa karakteristiku. Sumnjam da je moguce dobiti bolje od inicijalnog.

Sve se jasno vidi sa fotografije koju sam poslao.

Napon na anodi isto se vidi sa dijagrama je +160V cca.

napon na katodi je napon baterije (mozda moze i neka 2 x LED ali prethodno da se proveri pad napona na led-u...

ako je cev neostecena i nova, onda za negativni prednapon od -1.5V dolazi katordni otpor od 75 oma. za struju oko 20mA

.

Rk moze da se koristi kao biasing, ALI za tako male vrednosti od 75 oma, ponovicu, kondenzator koji ide sa njim u paralelu mora biti reda 2200uF ili cak duplo vise. Ako C nije prisutan na toj poziciji ONDA nema potpunog pojacanja. pojacanje je malo i nedovoljno.

Ove vrednosti sto se srecu po shemama D3a su pogresne.

Kao i kod svih cevi, jfetova i tranzistora.

.

Zbog te velike vrednosti C, nema veze sa mozgom koristiti za OVU cev taj nacin biasinga.

Cak je za ovu cev bolje dovesti negativni prednapon na resetku, nego katodni bias otpornikom.

.

NiMh baterije su vrednosti oko 1.25V ima ih u AA pakovanjima od 2000mA/h kapaciteta.

ako je trickle charging orijentaciono oko 1/40 punog kapaciteta, onda je to oko 50mA

Tako da ce kroz baterije uvek kada je preamp ulkjucen prolaziti Io koja je u ovom slucaju oko 20mA po cevi.

To je skoro duplo manje od tricke charging struje. Pa ce baterija biti hladna i na nekom konstantnom odrzavanju jako blagog punjenja.

Baterije nema potrebe vaditi i puniti, da ne bude zabune. Samo ih mozda treba oklopiti da se ne greju nepotrebno.

Ako su blizu lampi itd...

.

[grozni]

Baterije nema potrebe vaditi i puniti, da ne bude zabune. Samo ih mozda treba oklopiti da se ne greju nepotrebno.



.

Ako sam dobro razumeo, sad su baterije samo kao napajanje i nema zamene.... tj pune se u hodu ko na panasonikovom telefonu    Ako je tako, onda si za mene (tacnije korisnicima slicnima meni, koji nemaju vremena za svajseraj il kao ja nemaju pojma o tome) resio glavni problem, jer ko ce da pise kad je kupio baterije, koliko ploca sluso, da lovi kako se manifestuje  zvucno slaba baterija.....

To mi je bila glavna zamerka sekciji. zvucno mi bila bas ok uz neke sitnice, mahom benigne. Ako sam se zahebo izviinjavam se, a ti radi na tome.

Pozdrav

[ZZZ]

Nema nikakve misterije oko nacina i koncepta izvodjenja Riaa eq.

Motivi su tu jasni. Ljudi zele da isprobaju nesto sto nisu imali do sada.

A da u isto vreme, to nemaju svi ostali ili da to ima malo lubitelja muzike...

Stvari se krecu ovim redosledom.

1. prvo idu OP riaa, tranzistorske sa netom u povratnoj sprezi. I to je ono sto se najcesce jos uvek nalazi u skoro 100% fabrickih uredjaja.

2. SE RC riaa all-in-one, JFET ili Cevi.

3. SE RC riaa split-constants, JFET ili Cevi.

4. SE RLC riaa all-in-one, JFET ili Cevi.

5. SE RL (no "C") riaa All-in-one

6. SE RL (no "C") riaa split constants

7. postoje i drugi komplikovani koncepri koji ukljucuju izlazni trafo...

...

To je redosled u smislu egzoticnog.

Kako raste redni broj, primeraka je sve manje.

Ali takodje raste i cena tih uredjaja.

Komplikovanije je izvesti uspesno uredjaj.

A kako raste redni broj, elementi postaju sve vise custom i skupi.

[ZZZ]

Ako sam dobro razumeo, sad su baterije samo kao napajanje i nema zamene.... tj pune se u hodu ko na panasonikovom telefonu    Ako je tako, onda si za mene (tacnije korisnicima slicnima meni, koji nemaju vremena za svajseraj il kao ja nemaju pojma o tome) resio glavni problem, jer ko ce da pise kad je kupio baterije, koliko ploca sluso, da lovi kako se manifestuje  zvucno slaba baterija.....

To mi je bila glavna zamerka sekciji. zvucno mi bila bas ok uz neke sitnice, mahom benigne. Ako sam se zahebo izviinjavam se, a ti radi na tome.

Pozdrav

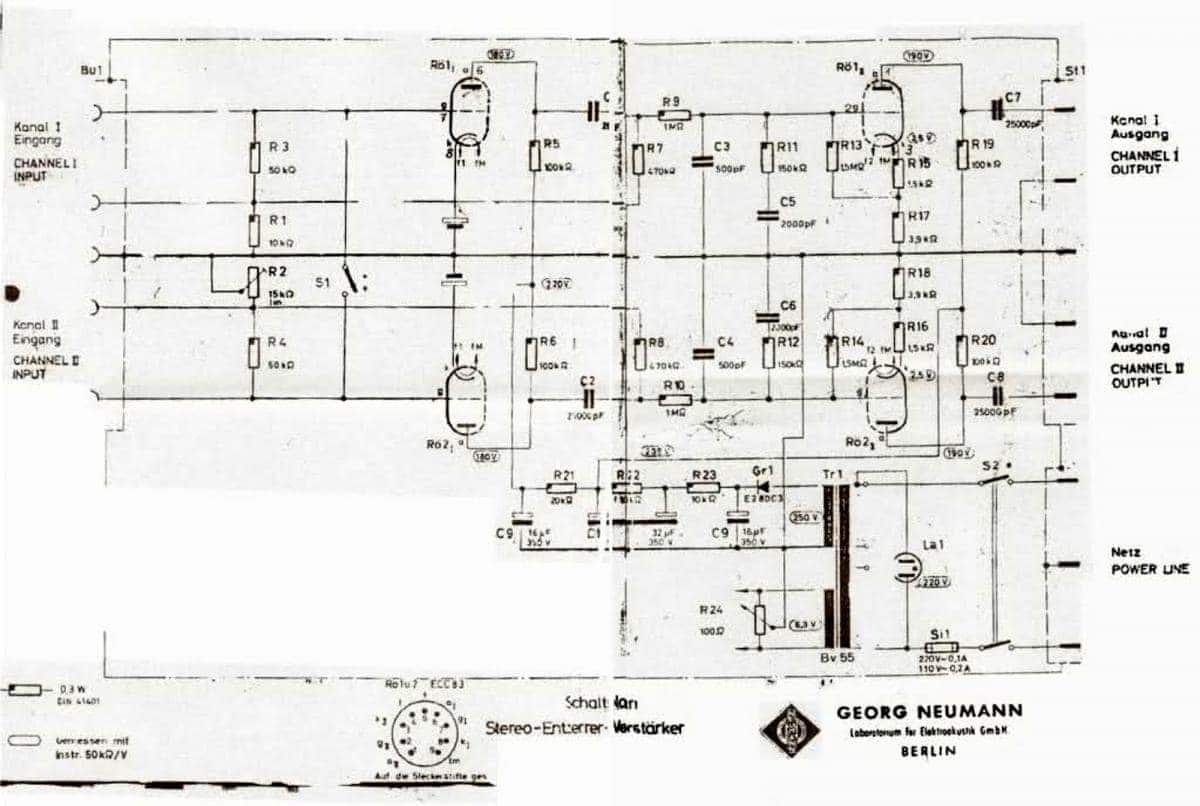

Cekaj, to vazi iskljucivo za baterije koje se koriste za biasovanje cevi. Za postavljanje radne tacke. Ne kao napajanje. Jedan stari primer koriscenja baterije kao prednapona cevi. Element u katodi prve cevi je baterija.

[grozni]

E do moga,,,, Radi, smisljaj, sta da ti kazem. Radice to ko luce. Mnogo mi lepi bili oni svileni visoki, samo da ukinemo rolere ponegde

[ZZZ]

off ( u dual mono verziji, i sa minimalnim korekcijama

proverio i merenjem, imas tamo u temi... )

[grozni]

Uzgred ovo za rolere shvati samo  uslovno. Juce sam malo promenio ugao ribonima, moguce je da je bilo i do toga, sad je sve preciznije prostora sto se tice, mozda je tu bio osnov problema.

[ZZZ]

Uzgred ovo za rolere shvati samo  uslovno. Juce sam malo promenio ugao ribonima, moguce je da je bilo i do toga, sad je sve preciznije prostora sto se tice, mozda je tu bio osnov problema.

najverovatnije - da ne idemo u off. pusti PP ili idi tamo na temu?

[ZZZ]

Evo i jednog izvestaja sa Berlin-Schmöckwitz, 22.11.2013

tesovi RL koncept i drugi diy primeraka sa merenjima i shemama...

koji ce sada tek da bude hajp

ETF13_LR_Phono_Shootout_Doc.pdf
