Putem beznađa do TVC-a

[zika]

Nema - tvoj je drukciji.Inace, greske se dese uglavnom u crtanju/pisanju - kad dodje do realizacije ne moze greska da stoji neuocena, odma' se pokaze...

Ma (skoro kao da) znam ja, samo te (za)čika(va)m... :)Drukčiji mu i gazda...

[sstrsat]

Биће утисака,само да прођу ови минусиХладно је у подруму

Nalozi par komada 6C33 i otira si zimu

[Zen Mod]

jebes zimu ljudi su bitni

[stein]

jebes zimu ljudi su bitni

Ajd permutiraj ovo

[Fukushima]

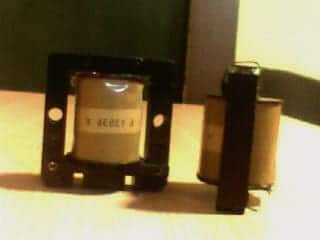

Daudio, sta mislis o tome da li bi ovo mogla da bude sirovina za TVC/AVC?Dimenzije jezgra Sfe - 10mm x 16mm.

[Daudio]

Може бити,а и не мора.Искуство које сам стекао играјући се таквим минијатурама говори да није битна толико величина језгра колико његов састав.Уколико је класични трафо лим може без размишљања.Уколико је ферит,док не пробаш неможеш знати.Са неким феритима може,са неким не-зависи за колико херцова или килихерцова су пресовани и од које смесе.А ако је којим случајем пермалој или суперпермалој-накриви капу

[Fukushima]

Nije ferit (ne vidi se na slici) klasicno trafo limovi ali tanki, korisceno za neke prigusnice iz nekog starog belgijskog instrumenta, izgledaju kvalitetno ali koji je tip limova nemam pojma tj nemaju nikakvu oznaku :(Jel ima neko link o izradi AVC-a googlao sam ali nisam nasao bas neko detaljno stivo. BTW u kojim se granicama recimo krece DC otpornost namotaja tog tvog TVC primerka?

[Daudio]

Линк за AVC незнам,али гледај то као секундар TVC-а.Имаш линкове у посту #22 за прорачун извода.Генерално трафо лим има већу пермеабилност од ферита,те према томе као што рекох нема бриге.Оно због чега ја лично форсирам ферит је уска фистереза.Намотај на то твоје језгро као што сам ја намотао секундар и не би требао имати проблема.Шема мотања у посту #70 није тачна.Мота се на исти начин само не треба окретати тело за 180,дакле намоташ један слој,ставиш изолацију,вратиш жицу на почетак те намоташ други слој.За изводе само извучеш жицу не прекидаш ништа и настављаш са мотањем где си застао.DC отпор целог намотаја је 315 ома,мотано жицом 0.09мм

[Fukushima]

Hvala

[Fukushima]

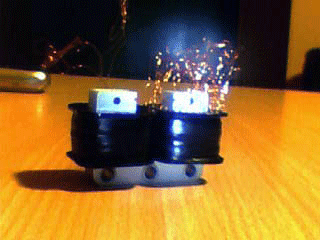

Danas posle visecasovnog krivljenja ledja namotan jedan TVC po Daudio-vim proracunima. Sutra bozezdravlje drugi... Koriscena novonabavljena permaloj jezgra (Na slici fali gornji deo jezgra)-leva strana primar, desna sekundar.

[Daudio]

Паметније би било да су примар и секундар на једном телу,односно да су мотани жица поред жице.Овако ће до изражаја доћи све негативне особине....У сваком случају може се користити само секундар као AVCИ какви су утисци?

[Fukushima]

Паметније би било да су примар и секундар на једном телу,односно да су мотани жица поред жице.Овако ће до изражаја доћи све негативне особине....У сваком случају може се користити само секундар као AVCИ какви су утисци?

Zar ne bi tako bila veca kapacitvnost izmedju primarnog i sekundarnog namotaja? Inace, planiram da transormatore stavim u male zasebne aliminijumske kutije izvucem izvode i zalijem. Jos nije bilo slusnih testova, tek kada sve zavrsim i sklopim ovo je vise eksperimentalna stvar, ne volim bas gvozdja na putu signala, radim iz ciste radoznalosti...

[Fukushima]

Sto se tice AVC koncepta da li postoji neka prednost u odnosu na atenuator sa otpornicima?

[Daudio]

Никако заливање-имаћеш проблема касније ако си се негде погрешио.Ако ћеш да експериментишеш,намотај други трафо као што ти ја предлажем и онда слушно-осцилоскопом или чиме већ утврди који је начин мотања бољи.Чему слушни тестови када се све заврши,ваљда треба сваки корак у експерименту треба слушно испратити.У супротном, може се десити да се преко бољег решења пређе а да ниси ни свестан тога.

[Daudio]

Sto se tice AVC koncepta da li postoji neka prednost u odnosu na atenuator sa otpornicima?

Сем евентуално субјективно-слушног утиска по мени нема неких предности.Атенуатор са термогеним отпорима мења импендансу мењајући термогени отпор,Код AVC-а се мењајући импендансу мења и индуктивност,капацитивност намотаја.....што је свакако доста сложеније и захтевније.

[Fukushima]

Никако заливање-имаћеш проблема касније ако си се негде погрешио.Ако ћеш да експериментишеш,намотај други трафо као што ти ја предлажем и онда слушно-осцилоскопом или чиме већ утврди који је начин мотања бољи.Чему слушни тестови када се све заврши,ваљда треба сваки корак у експерименту треба слушно испратити.У супротном, може се десити да се преко бољег решења пређе а да ниси ни свестан тога.

Naravno isprobacu sve pre nego sto zalijem, mozda samo i montiram u kutiju bez zalivanja...Tako sam i mislio nego cisto da cujem tvoj stav, znaci ako se vec petlja sa ovako necim bolje je da to bude TVC jer bar ima opciju od 6dB pojacanja...Jel si imao cime da izmeris induktivnost primara i kolika je?

[Daudio]

Jel si imao cime da izmeris induktivnost primara i kolika je?

На жалост инструмент сам спалио након пар дана од када сам га купио...Ако сам добро испратио ти си успео да набавиш пермалој језгра-у том случају са 2000 намотаја не брини о индуктивности,има је и превише.

[Fukushima]

Ok, mislio sam na pribliznu vrednost...

[Daudio]

Само да обавестим широки аудиторијум да је пар трафоа је отишао у лабораторију(подрум),обзиром да сам ја заузет усавршавањем из других области,све зависи од драгог нам Слобе и његовог слободног времена.
