Rekonstrukcija šeme skretnice


asimze

Preporučeni Komentari

Imam vintage zvučnike KH 502, njemačke. Odlučio sam da se malo pozabavim skretnicom, ali nikako da skontam šemu. U prilogu dostavljam slike, pa ako neko ima dovoljno vremenai strpljenja da nacrta šemu, onako ručno i uslika.20220210_222722_mfnr.thumb.jpg.c581e1bbb559044f490fc8e4ed50536a.jpg20220211_185547.thumb.jpg.c468e4788cf36f4ef2d89b1f1f1e1f11.jpg20220211_185635.thumb.jpg.d01f02f9cd8ea07cdb70b4a3ed3c9705.jpg

Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

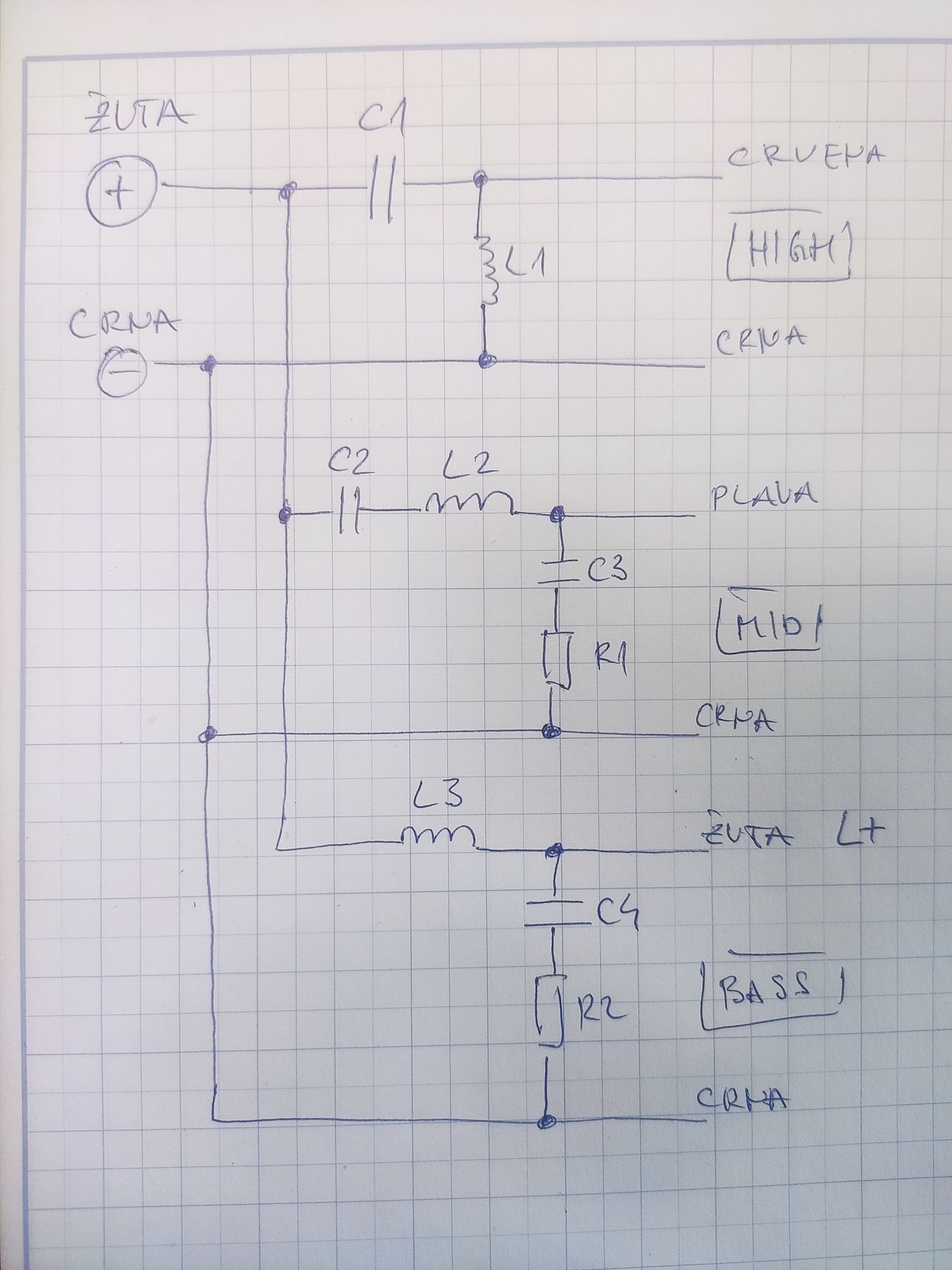

Sad lepo instrument u šake i proveri šemu, ako ti je bitna.

C3 i C4 su kompenzacija impedanse, to mogu ostati bipolarni elektroliti samo nek budu kvalitetni, 100V.

Ostalo blokovi (C1 i C2)

Jel ti praviš novu skretnicu ili budžiš ovu sa novim kondenzatorima?

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

22 minutes ago, NIXIE said:

Možda, a možda i ne mora.  Morao bi da izmeri FR opseg, a nema čime.

da, mozda i ne mora.

fabrika nije okrenula, mislim po slici na skretnici.

mozda je okrenut polaritet na samom visokom.

ima i takvih slucajeva.

:cheers:

Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

Pa evo ti kod mene, dobro uklapanje je kad su ribon i mid u fazi, a rez je električno 12/18. I često je tako kod te kombinacije.

ARTA/LIMP kaže da je faza dobra od 100Hz-20kHz (+-20 stepeni), dok ispod 100Hz nema boga, tu su velika odstupanja imedanse i faze zbog bassreflex-a. Nemam ni brdo ni rupu u odzivu na 3,5kHz gde je rez, samo ravna crta. Ko zna šta je kod Asima. :hot:

PS

Planirao sam da izmerim posebno svaki driver sa skretnicom, pa da složim odzive i vidim šta sam uradio na pipanje, ali me mrzi, i sve se nečim drugim bavim. :D

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

Prvo da se izvinem na kasnom odgovoru, bio sam odsutan od kuče.

@NIXIE prvo sam mislio da samo promjenim kondove, ali u zadnje vrijeme sve sam bliže odluci da pravim novu skretnicu. Kondovi sem nabavio Jentzen Cross-cap. Još da nabavim dobre otpornike i na posao. Neka preporuka: tolerancija xx%?

Ostaje još jedno pitanje: da li da ostanem kod starih kalemova? Postoji mogučnost da organizujem mjerenje induktiviteta, ali me interesuje da li sve to i izrada novih vrijedi truda (mislim na kaleme motane na zraku). Koji je tvoj stav po ovom pitanju

Link to comment
Podeli na ovim sajtovima

pre 6 časa, чика-Брка reče

da, mozda i ne mora.

fabrika nije okrenula, mislim po slici na skretnici.

mozda je okrenut polaritet na samom visokom.

ima i takvih slucajeva.

:cheers:

Sutra provjerim i javim!

Link to comment
Podeli na ovim sajtovima

pre 10 časa, asimze reče

da li da ostanem kod starih kalemova?

Ako baš hoćeš, zameni samo L3 (za bas) sa vazdušnim kalemom. Ostalo nema potrebe dirati, koliko mi se čini sa slika ti kalemovi nemaju feritno jezgro. Izmeri DC otpor i induktivnost i gledaj da to bude približno isto kao na postojećim L3.

Link to comment
Podeli na ovim sajtovima

pre 12 časa, zek reče

A čemu sva ova priča ponovo kad ti je već sve lepo rečeno u tvojoj priči o KH-502? :blink:

Nije bez veze!!! Sada sam nabavio kondove i situacija je mnogo drugačija. Sada evo moram ipak praviti NOVU SKRETNICU!!!

Drugo, uspjeo sam se ogrebati za šemu skretnice, ovaj puta zahvaljujuči @JosipSU, kojem još jednom zahvaljujem!

Treče, rasprava se vodila ovaj puta da li treba mjenjati polaritet visokotonca. Problem je što visokotonac NEMA OZNAKE plus i minus!

Četvrto,  imam oznake na otpornicima 10W 8RJ. Koje otpornike preporučujete, obzirom na veču ponudu i kvalitet?

Peto, oznake na visokotoncu T 008-0250-8 i basu W 0608-0250-29. Da li se eventualno može nešto pročitati iz ove oznake jer kod njemaca je to uvijek slučaj.

Link to comment
Podeli na ovim sajtovima

pre 2 časa, NIXIE reče

Ako baš hoćeš, zameni samo L3 (za bas) sa vazdušnim kalemom. Ostalo nema potrebe dirati, koliko mi se čini sa slika ti kalemovi nemaju feritno jezgro. Izmeri DC otpor i induktivnost i gledaj da to bude približno isto kao na postojećim L3.

Nemaju feritna jezgra!

Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)

A i za otpornike, ne bih ja ništa tu menjao. Slaba karika su kondenzatori i žice, ništa više.

Samo nekako ubudži nove kondenzatore ako je moguće. Zameni ožičenje ako hoćeš, barem na visokotoncu ako ništa drugo. I zatvaraj to.

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

Kao i uvjek Nixi je kratak, jasan i nedvosmislen. Hvala učesnicima tema završena, slijedi akcija. Mora ipak nova skretnica. Ni teorijski novi kondovi ne mogu stati!

Link to comment
Podeli na ovim sajtovima

Rekoh ti onomad, sve je to veliko. Zato proveri šemu instrumentom, šte je gde povezano. Kad verifikuješ to, a nema ko drugi očigledno, parče šperloče 5-6mm i udri. Ja sam koristio par puta parče laminata od 8mm recimo, idealno za rad.

Link to comment
Podeli na ovim sajtovima

pre 2 časa, NIXIE reče

A i za otpornike, ne bih ja ništa tu menjao. Slaba karika su kondenzatori i žice, ništa više.

Samo nekako ubudži nove kondenzatore ako je moguće. Zameni ožičenje ako hoćeš, barem na visokotoncu ako ništa drugo. I zatvaraj to.

Kako se skidaju kondovi koji su zalemljeni i dodatno zalepljeni na plocu skretnice ?

Link to comment
Podeli na ovim sajtovima
