Novi amp sa 2SK2013/2SJ313


  • Zaključaj temu Ova tema je zaključana
167 odgovor(a) na ovu temu

#1 Sipi

Sipi

    Juma

  • Član
  • 5645 Poruke
  • Pol:Muško
  • Lokacija:Zemun
  •
    Vanuatu

Odgovor 04 June 2010 - 19:45

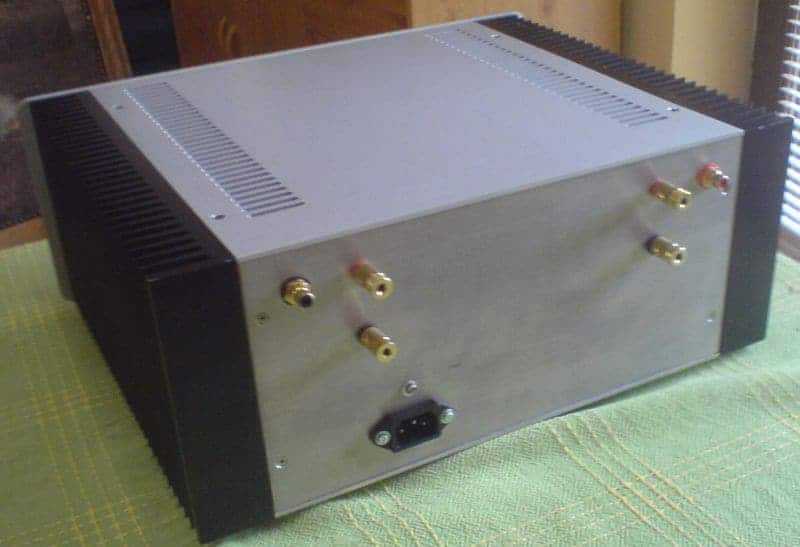

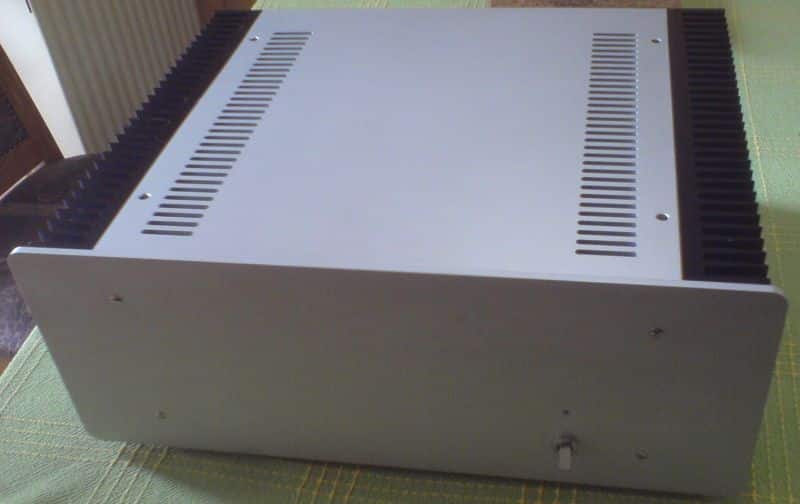

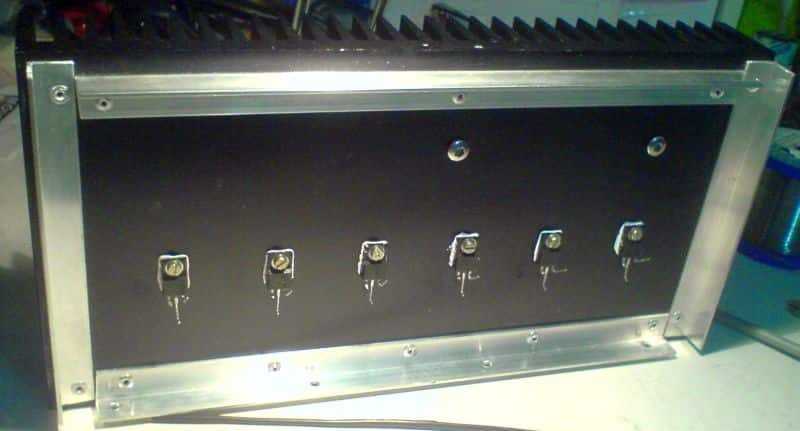

Posto je circlotron sa lateralcima nasao novog vlasnika a vec neko vreme experimentisem sa k2013/j313 MOSFETima zbog njihove izrazito linearne prenosne karakteristike, resio sam da probam kako bi ispao izlazni amp sa njima kao izlaznim jedinicama.Naravno, zbog manje Pd_max (25W) stavio sam tri para po kanalu a kao topolosku platformu izabrao onu koja je primenjena u F5 - po meni, to je skoro savrsena topologija a F5 kao amp za sve svoje nesavrsenosti moze da zahvali nelinearnim izlaznim HEXFETima.U konstrukciji se moralo voditi racuna pre svega o termickoj disipaciji da ostane u granicama SOA (2A/100ms i 25W Pd_max/25C). Na kraju sam izabrao napon napajanja od +/-24V i mirnu struju od 1.2A (400ma po MOSFETu). Pored solidne filtracije (100.000uF) na svaki granu napajanja je dodat i cap-multiplier sa MOSFET-om koji em lepo pojede 4V (pa se amp napaja sa +/-20V) em pozitivno doprinosi zvuku amp-a.Sa ovim napajanjem snaga je 20W na 8 oma (u celom opsegu snage amp radi u A klasi) ili 36W na 4 oma (do 11.5W u A klasi).Hladnjaci su Fischer SK56 (30x15x4cm) i sa ovim ampom greju se 21 C iznad ambijentalne temperature. Za izradu prednje ploce i poklopca zasluzan je Leonardo :buehehe:Sto se zvuka tice, evo slusam ga vec 10-ak dana i probao sam ga na jos 4 razlicita sistema i za mene je ovo, sto kazu, ultimate amp, ne ostavlja ni jednu zelju otvorenu, sve je tu i kako treba - potpuno nov i znacajno bolji amp u odnosu na F5. Pri tome, naglasavam da je moj prioritet prirodnost zvuka u maksimalnoj meri u kojoj je prisutna na snimku, bez zamucenja, uskracenja, ogranicenja i bez laznih, u stvarnosti nepostojecih prizvuka koji se cesto smatraju "prijatnim".Evo seme ampa i napajanja:TF5-sch.gif TF5-PSU.gif Izgled gotovog uredjaja:front.jpg back.jpg Slike tokom izrade:prep1.jpg prep2.jpg
ILI LAKO, IL' NIKAKO

#2 Sipi

Sipi

    Juma

  • Član
  • 5645 Poruke
  • Pol:Muško
  • Lokacija:Zemun
  •
    Vanuatu

Odgovor 04 June 2010 - 19:46

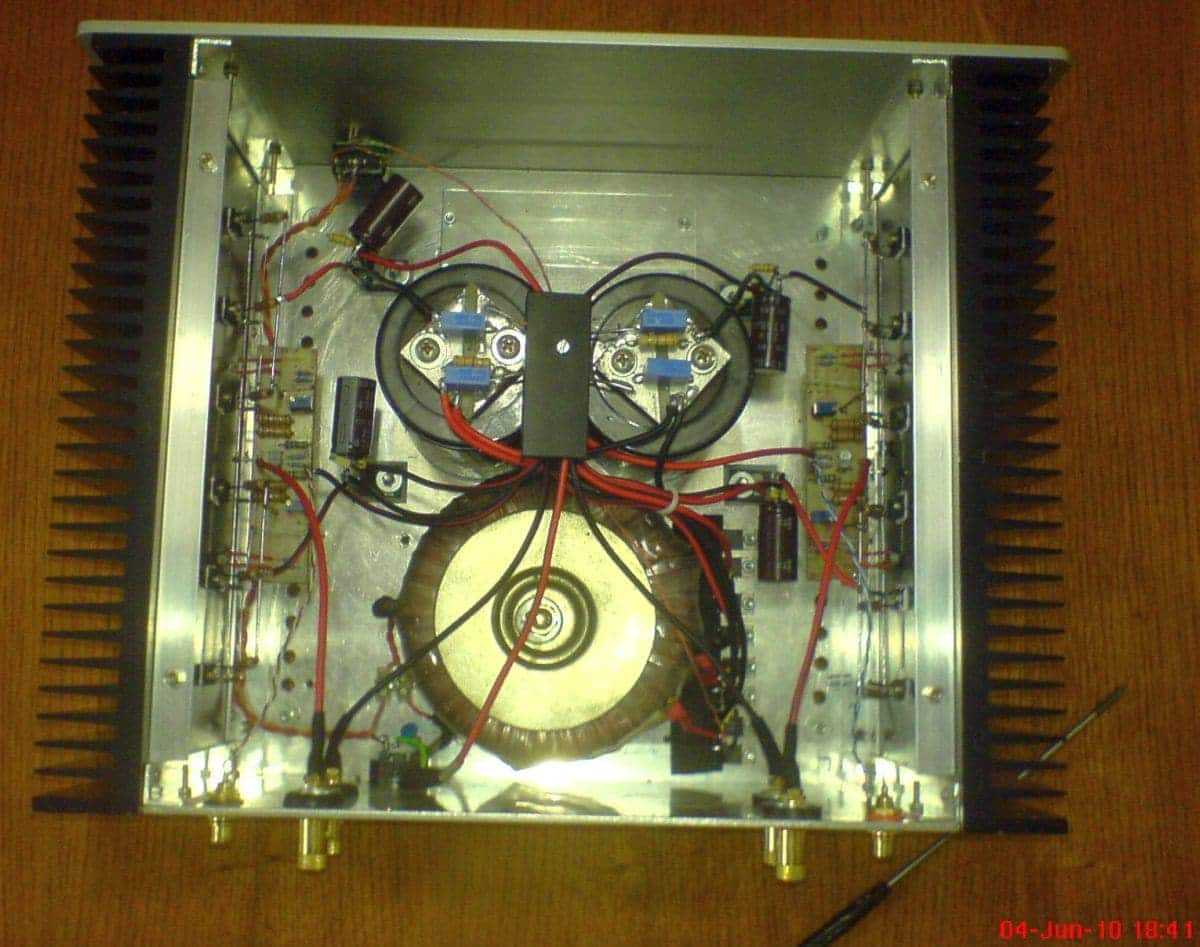

Slika iznutra:ao.jpg
ILI LAKO, IL' NIKAKO

#3 Borko_KA

Borko_KA

    Bender

  • Član
  • 1084 Poruke
  • Pol:Muško
  • Lokacija:Zajecar
  • Interesovanja:Audio elektronika
  •
    Serbia

Odgovor 04 June 2010 - 20:10

I jos jednom BRAVO!
Svakoga dana u svakom pogledu sve manje nazadujem.

#4 Daudio

Daudio

    Meni forum KUĆA!

  • Član
  • 1945 Poruke
  • Pol:Nebitno
  •
    Serbia

Odgovor 04 June 2010 - 20:19

Ма то ништа не ваља ,Где је масивна предња плоча,Где је позлаћена штампа,Где је сребрна жица,и остале трице и кучине :buehehe:

#5 Sipi

Sipi

    Juma

  • Član
  • 5645 Poruke
  • Pol:Muško
  • Lokacija:Zemun
  •
    Vanuatu

Odgovor 04 June 2010 - 20:44

Zaboravio sam da napisem - trafo je 2x19v/500VA
ILI LAKO, IL' NIKAKO

#6 Beli

Beli

    Radiša

  • Član
  • 877 Poruke
  • Pol:Nebitno
  •
    Honduras

Odgovor 04 June 2010 - 20:51

Postavljena slika BRAVO Sipi ! Postavljena slika ... vidim da si ga već i krstio kao '' TF5 '' Postavljena slika ... možda bi mu ime " S5 " više odgovaralo Postavljena slika ... ili "SF5" Postavljena slika

#7 stoN_Cold

stoN_Cold

    ex - ex

  • Banovan
  • 10413 Poruke
  • Pol:Muško
  • Lokacija:Најлепши део Београда
  •
    Serbia

Odgovor 04 June 2010 - 21:21

Где је масивна предња плоча,

Предња плоча је таман колико треба и лепо изгледа, ал' је убогаљена са завртњевима!Препоручујем неке масивније ручке   :buehehe:, да се сакрију завртњеви.

#8 dj.nik

dj.nik

    audiobits

  • Član
  • 731 Poruke
  • Pol:Muško
  • Lokacija:Beograd
  •
    Serbia

Odgovor 04 June 2010 - 21:51

Bravo Sipi, sta drugo reci za majstorluk ;) I sto kaze gos'n Beli, red je da ga malo vise 'prisvojis' Veliko 'S' u imenu mu nece zasmetati, nikako. :hyper:A imam i F5 plocica za popuniti na 'S' nacin :buehehe: :happy64:

#9 sp300b

sp300b

    Tweeter

  • Član
  • 969 Poruke
  • Pol:Muško
  • Lokacija:Beograd - Jug
  •
    Serbia

Odgovor 04 June 2010 - 22:01

Pa da, kad imas Crnu kutiju u sredini Ampa - mora da bude dobro Postavljena slika

Iskreno, svaka cast - mora da se cuje uskoro u mom sistemu - verujem da je dogovoreno Postavljena slika
"I hear - I forget, I see - I remember, I do - I understand" - Confucius

#10 Sipi

Sipi

    Juma

  • Član
  • 5645 Poruke
  • Pol:Muško
  • Lokacija:Zemun
  •
    Vanuatu

Odgovor 04 June 2010 - 22:10

Hvala drugari na cestitkama, naravno da je dobro da imamo nov razlog da se vidimo/slusamo/druzimo :buehehe:Slobo, 'ajde privodi kraju taj Primare pa da i njega cujemo o istom trosku - a crna kutija ne snima nista nego samo koncentrise zice koje idu na masu :hyper:Djole, nabavio sam notebook sa Intel DualCore/2GB RAM pa moze da se proba i ona mala spravica :happy64: Inace, srafovi na prednjoj ploci bolje izgledaju uzivo nego na slici ;)
ILI LAKO, IL' NIKAKO

#11 sp300b

sp300b

    Tweeter

  • Član
  • 969 Poruke
  • Pol:Muško
  • Lokacija:Beograd - Jug
  •
    Serbia

Odgovor 04 June 2010 - 22:15

Hvala drugari na cestitkama, naravno da je dobro da imamo nov razlog da se vidimo/slusamo/druzimo :buehehe:Slobo, 'ajde privodi kraju taj Primare pa da i njega cujemo o istom trosku - a crna kutija ne snima nista nego samo koncentrise zice koje idu na masu :hyper:Djole, nabavio sam notebook sa Intel DualCore/2GB RAM pa moze da se proba i ona mala spravica :happy64: Inace, srafovi na prednjoj ploci bolje izgledaju uzivo nego na slici ;)

Vazi, podseti me cemu bese lapa topa
"I hear - I forget, I see - I remember, I do - I understand" - Confucius

#12 Sipi

Sipi

    Juma

  • Član
  • 5645 Poruke
  • Pol:Muško
  • Lokacija:Zemun
  •
    Vanuatu

Odgovor 04 June 2010 - 22:29

Vazi, podseti me cemu bese lapa topa

Ma jok, to Djoletu velim za M2Tech - nije nam uspelo sa AMD CPU....
ILI LAKO, IL' NIKAKO

#13 dj.nik

dj.nik

    audiobits

  • Član
  • 731 Poruke
  • Pol:Muško
  • Lokacija:Beograd
  •
    Serbia

Odgovor 04 June 2010 - 22:30

...Djole, nabavio sam notebook sa Intel DualCore/2GB RAM pa moze da se proba i ona mala spravica :happy64: ...

;) Imamo i jednog Svajsovanog za pokazati, a nosim ja i ono kinesko torbiche - sto prima 'Erbas A380' :buehehe:

#14 dobrivoje

dobrivoje

    Početnik

  • Član
  • 407 Poruke
  • Pol:Nebitno
  • Lokacija:Smederevo
  •
    Jamaica

Odgovor 04 June 2010 - 22:36

Овде нешто дебело не ваља, Стон није поменуо канту. Мој коментар::buehehe:

Или полако, ил' никако.


#15 Zvu

Zvu

    I'm gonna be Iron, like a Lion in Zion...

  • Član
  • 5927 Poruke
  • Pol:Muško
  • Lokacija:Beograd - Vidikovac
  • Interesovanja:Getting out of the Matrix...
  •
    Serbia

Odgovor 04 June 2010 - 23:11

Овде нешто дебело не ваља, Стон није поменуо канту. Мој коментар:;)

Hoćeš reći da ovde nešto debelo valja :happy64: Čestitke za projekat :buehehe:

#16 stoN_Cold

stoN_Cold

    ex - ex

  • Banovan
  • 10413 Poruke
  • Pol:Muško
  • Lokacija:Најлепши део Београда
  •
    Serbia

Odgovor 04 June 2010 - 23:29

Овде нешто дебело не ваља, Стон није поменуо канту. Мој коментар::hyper:

;)Ма нормално да је канта, ал битније је како  звучи :happy64:.А чудно је да нам нема Пери Бабина да напише нешто :buehehe:.

#17 Vix

Vix

    Bafflasti

  • Član
  • 1174 Poruke
  • Pol:Muško
  •
    Serbia

Odgovor 05 June 2010 - 16:10

Ako cemo po Stonu, onda bi se amp trebao zvat "SK" tj. Super Kanta! :happy64:Sipi svaka cast! ;) :buehehe:

#18 Zen Mod

Zen Mod

    DiYAudio Zen Admin

  • Administrator
  • 17863 Poruke
  • Pol:Muško
  • Lokacija:ancient Batsch , little service room
  • Interesovanja:fun
  •
    Isle of Man

Odgovor 05 June 2010 - 18:04

:buehehe:
Ovo je forum gde svi mogu pisati sve sto žele ;
ali kada nemaju šta da napišu , neka to i ne napišu .


klik na google oglas pomaze forumu opstanak :sarcastic_hand:

#19 stoN_Cold

stoN_Cold

    ex - ex

  • Banovan
  • 10413 Poruke
  • Pol:Muško
  • Lokacija:Најлепши део Београда
  •
    Serbia

Odgovor 05 June 2010 - 18:13

;)

 Ево га ПБ! :buehehe:.

#20 ZZZ

ZZZ

    Mačka Majda

  • Član
  • 2807 Poruke
  • Pol:Muško
  • Lokacija:bg
  •
    Serbia

Odgovor 08 June 2010 - 07:54

Svaka cast SipiJako lepojednostavno, cisto :buehehe:
