Nema čovek mernu opremu, mora da improvizuje. Mislim, ja sam protiv toga da se improvizuje, to obično i košta više.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, NIXIE said:

Kalkulator za teoretske skretnice, L-pad i slično. Preporučujem Linkwitz-Riley  (2nd order) za taj centralni zvučnik. Skiciraću šemu kasnije.

https://www.v-cap.com/speaker-crossover-calculator.php

evo malo ozbiljnije jer ako neko uradi skretnice po online calculatoru

bice posle kuku lele. :)

---------------------------------------------------------------------
za   6dB # je 0,707945
za 12dB # je 0,841395
za 18dB # je 0,891250
----------------------------------------------------------------
niza frekvencija = frekvencija susreta x #
visa frekvencija = frekvencija susreta : #
----------------------------------------------------------------
PI = 3,14
----------------------------------------------------------------
 6dB - L = R : (2PI X f)
       C = 1 : (2PI x R x f)
----------------------------------------------------------------
12dB - L = (1,41 x R) : (2PI x f)
       C = (1,41) : (4PI x R x f)
----------------------------------------------------------------
18dB - (za visoki)

       L = (3 x R) : (8PI x f)
      C1 = 1 : (2PI x R x f) x 0,667
      C2 = 1 : (2PI x R x f) x 2
----------------------------------------------------------------
primer : 3500Hz 6/6dB

bas - 3500 x 0,707945 = 2477, visoki - 3500 : 0,707945 = 4944

bas treba da pocne da pada na 2477 Hz da bi na 3500 Hz bio na -3dB
visoki treba da pocne da radi od 4944 Hz da bi na 3500 hz bio na -3dB
----------------------------------------------------------------



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Čika Brko, po kalkulatoru neće baš da valja, koji god da je.

Ideja je da se vežu dva visokotonca paralelno i dobije efektivno 4 oma, a zatim dva basa od 4 oma na red da se dobije 8oma, a treći bas 4oma na red sa otpornikom 4oma 20W (dva kom 8,2oma 10W paraleno) da se dobije 8oma. Onda se te dve grane  basova od po 8oma vežu u paralelu da se dobije opet efektivno 4oma bas. Onda uzeti teoretsku Linkwitz-Riley skretnicu drugog reda za 4oma, a rezne frekvencije prema rastojanju drivera, ukrštanje -6db, visoki kontrafazno vezani, pa se na basu poveća duplo induktivitet (u odnosu na teoretski) zbog baffle step i sopstvene induktivnosti, a na visokom da ide sve teoretski, i da se doda Lpad visokim za prigušenje slušanjem i probom. Zatim se sluša i polako povećava kondenzator na basu i trimuju srednji, ali ne više od 2 x teoretska vrednost. Ne kažem da će biti mnogo dobro, biće brda i dolina (zbog skretnice i rasporeda visokotonaca i basića), samo će biti bolje nego ovako kako je. A i 4oma će biti znatno glasnije nego sad što je (12oma bas, 16oma visoki na skretnici prepostavljam za 8oma).

Drugi pristup je sa merenjem FR opsega i impedanse, znatno komplikovaniji.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

dva basa od 4 oma na red da se dobije 8oma, a treći bas 4oma na red sa otpornikom 4oma 20W (dva kom 8,2oma 10W paraleno) da se dobije 8oma

2 basa od 4 oma paralelno = 2 oma + 1 od 4 oma na red = 6 oma.

bolje ovako.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Najbolje bi bilo  da nema tri midbasa i dva visokotonca, biće puno lobing-a ali sad šta je tu je. Uzmu se dva basa od 4 oma na red i jedan visoki od 8oma, a ostatak služi za rezervu i napravi MTM. Samo mora novu kutiju da pravi (ili skrati ovu za jedan bas i visoki).

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, NIXIE said:

Nema čovek mernu opremu

Onda mu ne preporucujes LR drugog reda, samo zato sto smekerski zvuci. Kako ce sa fazama da se bori, napamet? A na sluh moze samo da konstatuje, lose, malo vise lose, malo manje lose...mozda je soba a moz' biti i skretnica

Bez opreme se ne komplikuje, a sa komplikacijama ne izvode zakljucci, posto retko moze da bude blizu kako valja ali pocesto bude naopako.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Napamet ne može drugačije. Nije to HiFi to je centralni zvučnik u AV sistemu. Znaš kakvi su fabrički te klase, katastrofa.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 8 časa, NIXIE reče

Neće da može tako, treba to vezati da bude nominalno 4oma. Koliko je rastojanje u cm centara midbasa i visokotonca (meriš od ose jednog do ose drugog drivera)?

Svaki od svakog zvucnika je udaljen 15cm ( od centra do centra) a u odnosu na srednji svucnik svaki naredni je za oko 15 stepeni zakosen .
Na slici se ne vidi naj bolje ali prednja strana zvucnika je " zaobljena " , nikako ne mogu lepo da uslikam .
Inace ovde su standardni niski visoki ( oni sa vecim magnetom)  i srednji AZ 552/72/M4 ali posle sredjivanja bice od *8 oma taj srednji .


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Imaš i srednji, to malo komplicira stvari, ali imaš i te trosistemske skretnice. Onda basove poveži na red da budu 8oma, srednji će biti 8 oma, ostaju visoki. Mogu se vezati na red za 16 oma, ali na skretnici deo za visoke treba prepraviti. U principu ide dva puta manji kondenzator i dva puta veći induktivitet nego za 8oma.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ne ovde imam samo srednje i visoke , 3 srednja i 2 visoka .

ja kontam da tu i ne treba nesto komplikovano praviti jer sam signal iz kompa je vec predvidjen kao za centralini zvucnik .

Vec zignal iz kompa je odrezan da basova nema

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

To ne valja tako. Taj srednjotonac ima rezonantnu frekvenciju 500Hz po datasheet, ne može da se koristi bez skretnice za niske frekvencije, barem rez drugog reda na 1kHz inače imaš puno izobličenja. Taj srednjotonac takođe ima zatvorenu limenu korpu? Mislim da treba da nabaviš dva midbass-a istih dimenzija (AZ550/72/B8), ili neke druge ne mora Ei (ili mora?) i da sa jednim srednjotoncem napraviš 3 way, pod uslovom da srednji ima zatvorenu korpu, tj. da je fizički odvojen od basova. Centralni zvučnik ipak dobija nešto niskih frekvencija, koliko imaju  muški glasovi recimo, dosta ispod 500Hz.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
pre 12 časa, NIXIE reče

To ne valja tako. Taj srednjotonac ima rezonantnu frekvenciju 500Hz po datasheet, ne može da se koristi bez skretnice za niske frekvencije, barem rez drugog reda na 1kHz inače imaš puno izobličenja. Taj srednjotonac takođe ima zatvorenu limenu korpu? Mislim da treba da nabaviš dva midbass-a istih dimenzija (AZ550/72/B8), ili neke druge ne mora Ei (ili mora?) i da sa jednim srednjotoncem napraviš 3 way, pod uslovom da srednji ima zatvorenu korpu, tj. da je fizički odvojen od basova. Centralni zvučnik ipak dobija nešto niskih frekvencija, koliko imaju  muški glasovi recimo, dosta ispod 500Hz.

Ono jeste tako treba mu malo i niskih frekvencija da bi to bilo ok . Oni su bili zamisljeni da dodaju malo srednjih i visokih postojecim kutijama kojima bas to malo fali .
Otom potom sredicu i njih kad dodju na red , imam ja vreme do penzije .

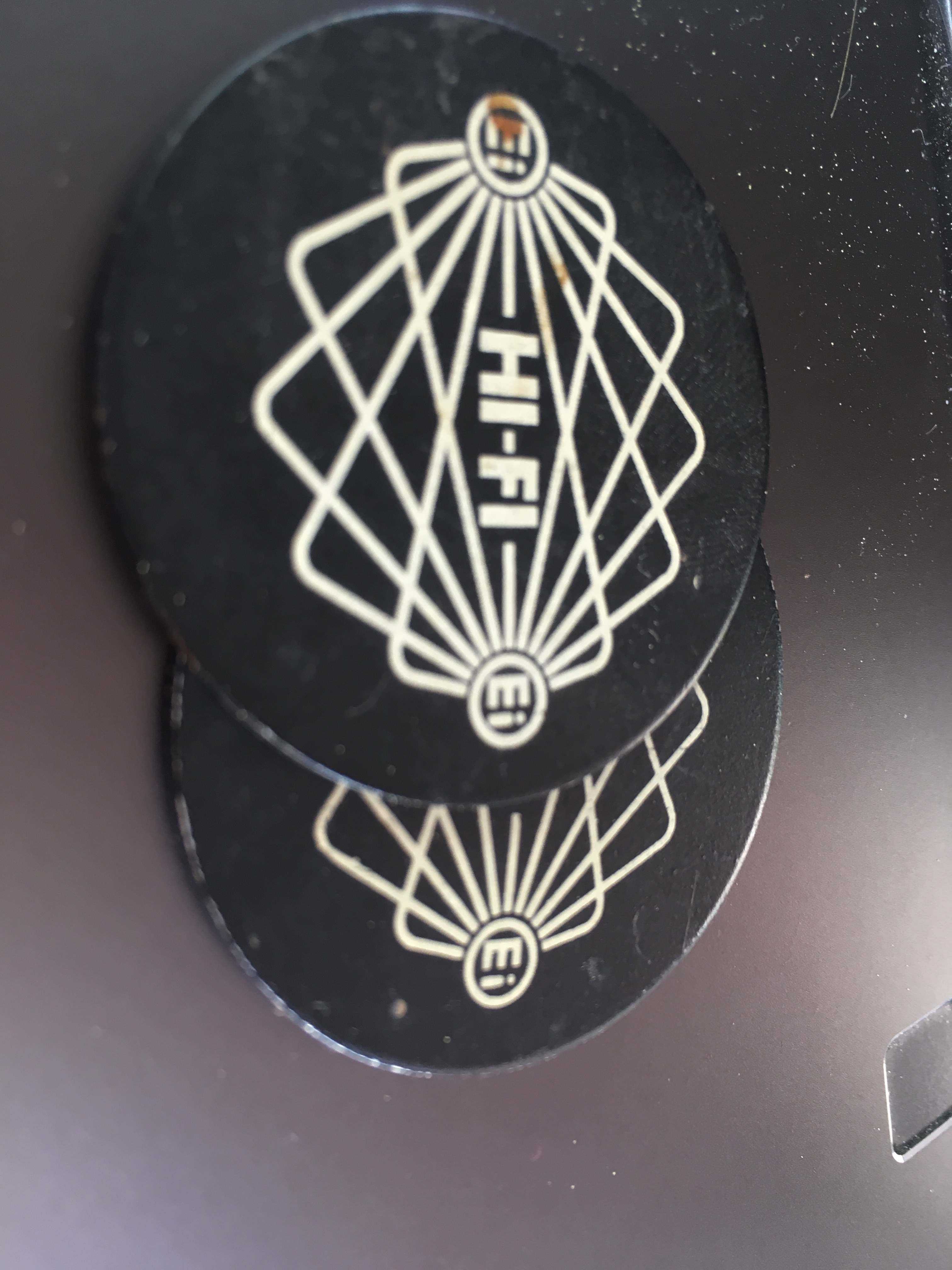

Nego pored onih znacki koje trazim pokusavam da nadjem i one prstenove ( maske) oko basova i srednjih ali one sto imaju narandzastu liniju , ja imam ali kolt crne i hocu da menjam za ove sa linijom ili da kupim sa linijom ako neko ima da proda .
Nekako mi lepse sa ovom linijom . Nekako izgleda vise retro , ako vac ne sviraju nikako da bar lepo izgledaju :D





DSC05906 (Large).JPG

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
On 4/26/2020 at 1:13 AM, gluv_i_udaren said:

U ponedeljak mogu da vidim ako još imam mrežice od HSR-ki negde. Ako imam, doniraću ih vrlo rado :)

Kad prolazis kroz Rumu?


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

sema je ista za modele HZK 12031,12032,12033,12034,Prikazane vrednosti na slici su za modele HZK 12032,12033,A tebi je potrebna varijanta za HZK 12034 kod koje je C1 100uF , a C2 je 47 uF ,sve ostale vrednosti su iste za zavojnice i kondenzatore ,pozz

HZK 1203X.jpg

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

samo da primetim , ako dobro vidim koristio si u skretnicama elkorauch , a na pozicijama c2 i c4 bi trebalo staviti elkoglatt,kao recimo FT kondenzatore ,

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
On 16.5.2020. at 13:07, gluv_i_udaren reče

Kad prolazis kroz Rumu?


Uskoro bi trebalo da idem na taj kraj , idem do Ugrinovca kod drugara na kafu pa lako mogu da skoknem do Rume :D

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
On 16.5.2020. at 20:00, Ljuba Grozni reče

sema je ista za modele HZK 12031,12032,12033,12034,Prikazane vrednosti na slici su za modele HZK 12032,12033,A tebi je potrebna varijanta za HZK 12034 kod koje je C1 100uF , a C2 je 47 uF ,sve ostale vrednosti su iste za zavojnice i kondenzatore ,pozz

HZK 1203X.jpg

Ja sam izmenjao kond. sa onim vrednostima koje sam zateko  :

C1 - 15uF
C2 - 2,2uF
C3 - 4,7uF
C4 - 10uF
