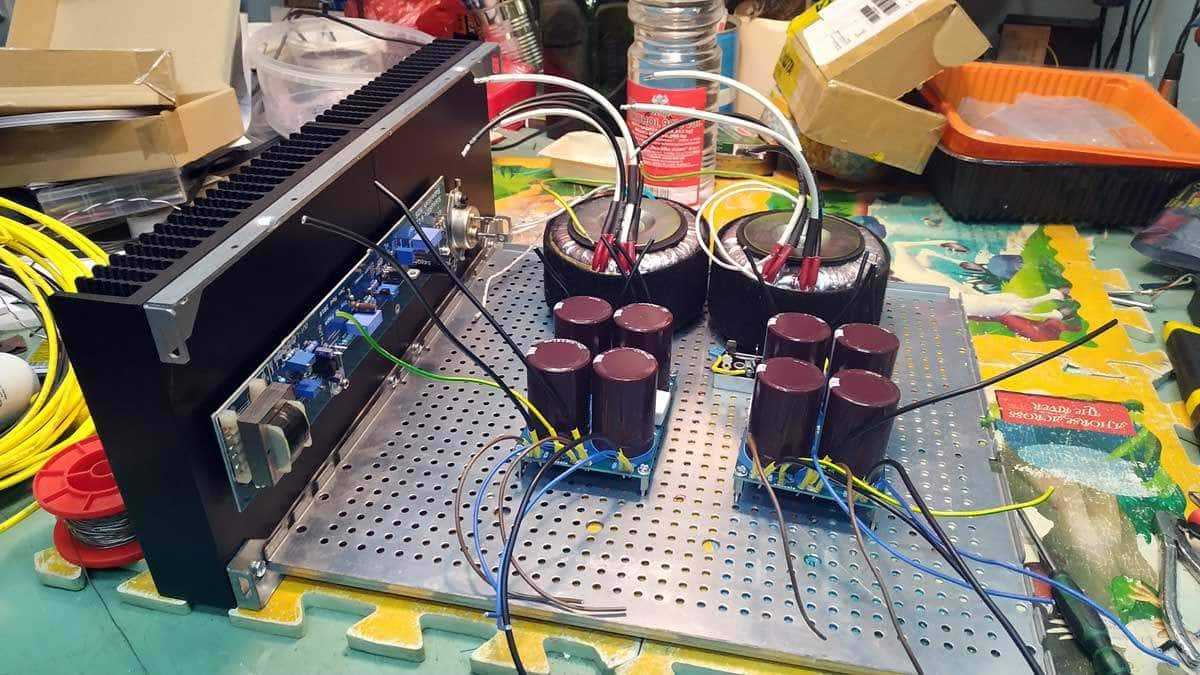

Up amplifier (francuska PL X iteracija)

Preporučeni Komentari

Ovo je "bedno" mali Cob, i jos manja razlika. Pre bih ocekivao probleme na 10MHz nego u audio opsegu.

Veci je problem sto takvim tranzistorima(tipa MJE i slicnim) naglo pada SOA sa podizanjem napona, mogucnost isporuke struje im opada. Sto je ok za VAS, ali nije za drajvovanje izlaza.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
32 minutes ago, shonne said:

da li ova karakteristika utice na kvalitet tranzistora u audio?


Da te ne zavara taj graf. Crtano je u log-log trazmeri.

Ovako izgleda taj graf u lin-lin razmeri za jedan tranzistor sa veoma maliim Ccb:






U ptanju je tranzistor BFQ235A koji ima i svog komplementa BFQ255A i ft veu od 1GHz !!!

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

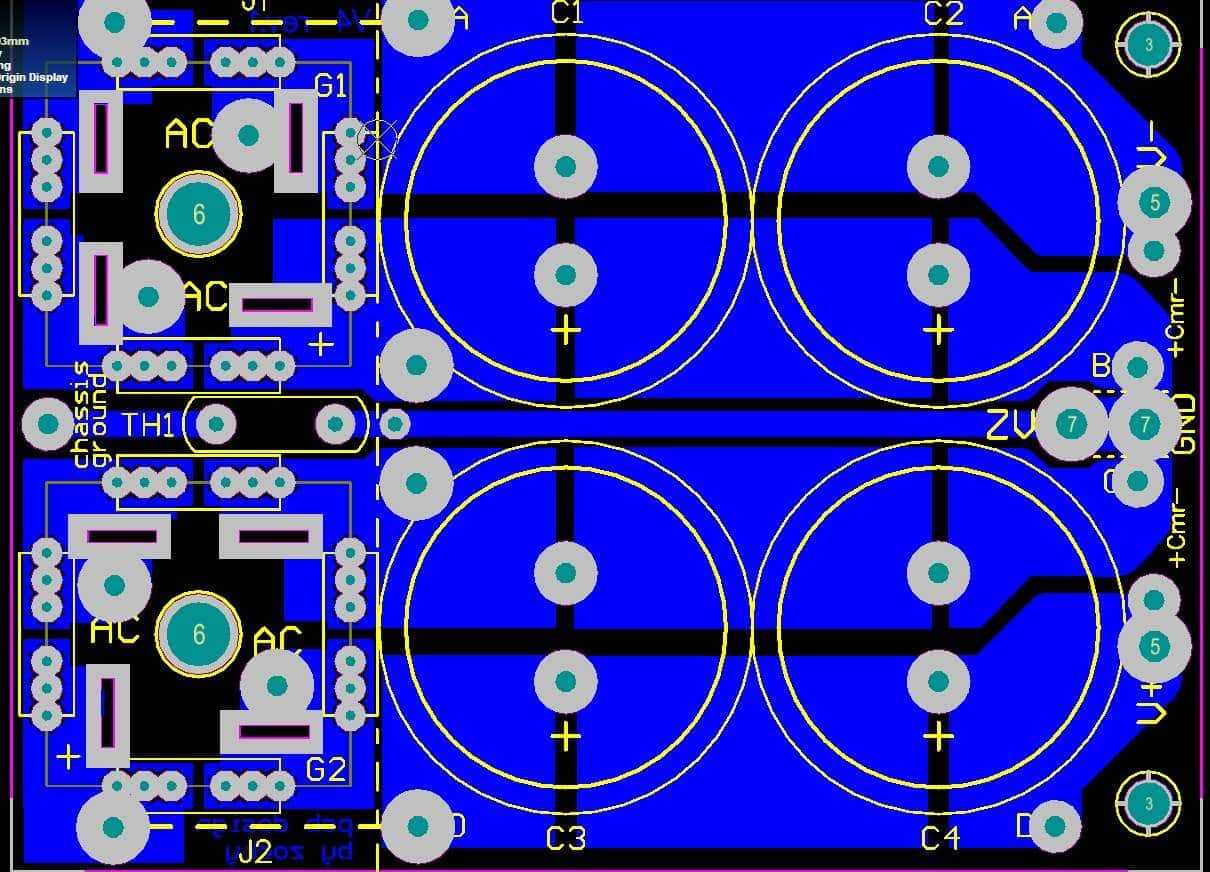

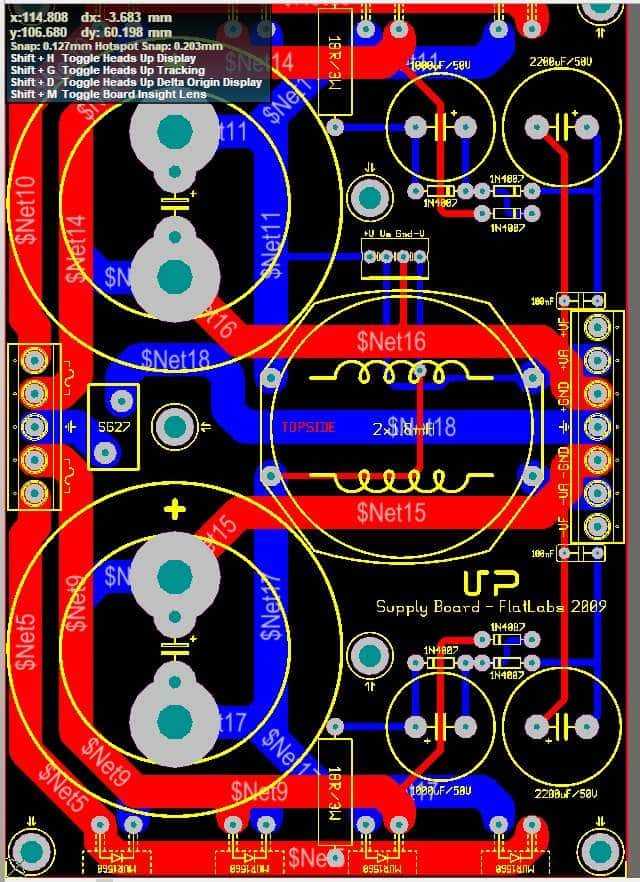

ja za proveru i edit gerber files koristim VisualCam , to mu dodje zadnja iteracija GerbTool

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Iskreno sve sto sam do sad pokusavao nisam uspeo da odradim. Samo sam uspevao da ih ucitam. Na to mislim samo na gerbere, bez project file....

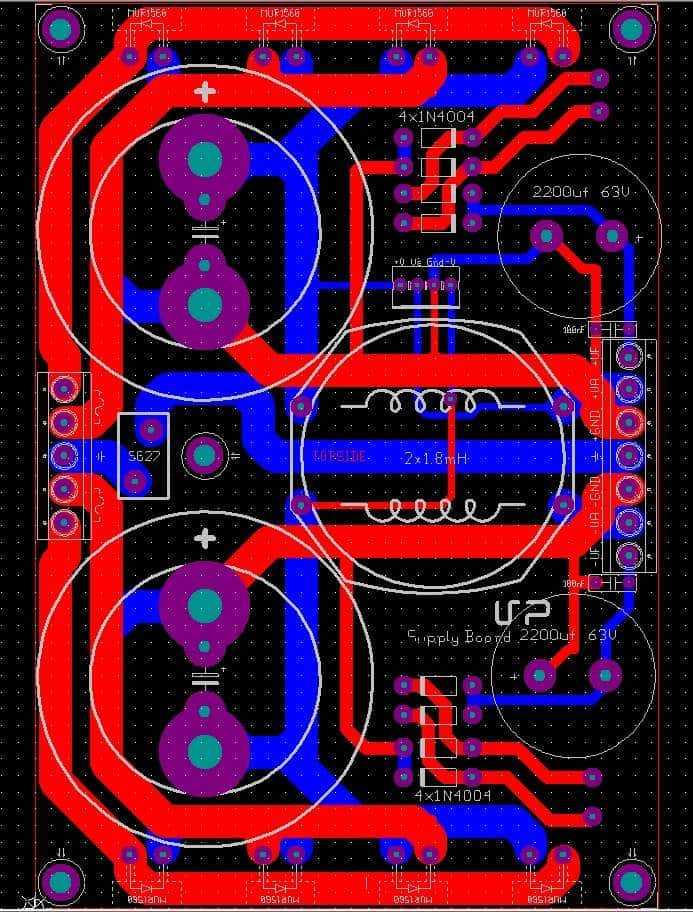

Ovo sto se danas majao, uspeo sa Altium designer.

Sent from my Nokia 2 using Tapatalk

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Prvi pokusaji su bili takvi da sam uspeo da ubacim lejere i silk ali rupe nikako
Napravili neki file za cnc masine... Dok to nisam ukapirao kako manipulisati.


Sent from my Nokia 2 using Tapatalk

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
25 minutes ago, shonne said:

Prvi pokusaji su bili takvi da sam uspeo da ubacim lejere i silk ali rupe nikako emoji23.png
Napravili neki file za cnc masine... Dok to nisam ukapirao kako manipulisati.


Sent from my Nokia 2 using Tapatalk


o's visual cam?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

aha

jos jedno od onako nedorecenih pravila

a najvise ga propagiraju audiofili koji imaju uredjaje koj i su unutra cisti SE , sa nakarikanim operacionim da doda negativnu fazu

balansirano samo ako je full diferencijalno , i da je bar 80% puta signala skroz tako

onda ima boljitka , pod uslovom da ti odgovara vrsta zvuka koji to donosi ....... uglavnom mala izoblicenja , dominantni 3rd

da se otelis i ulozis bar 25 godina iskustva da namerno narusis simetriju , da dobijes malo secera od 2nd harmonika a da ne useres motku

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

zahvaljujuci iskustvima sa .8 , to je moguce i sa .5

naravski , moguce je i sa Aleph X , istina na drugaciji nacin ..... ono to sam ja uradio u Babelfish XJ

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

ako posmatramo diferencijalne pojacivace, gledam ove francuze. Da li sa promenom feedbacka, osim promena gain-a moze da se utice i na THD spektar? Kakva su iskustva u tome?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

aj prebacite zadnja pisanija iz kablova...

ono sto mene interesuje, opcije koje mi se nude su:

RFB=392K/RIN=27K/ROUT=1K -> 22.1dB
RFB=392K/RIN=27K/ROUT=10K -> 23.1dB
RFB=392K/RIN=22K/ROUT=1K -> 23.7dB
RFB=392K/RIN=22K/ROUT=10K -> 24.8dB
RFB=499K/RIN=27K/ROUT=1K -> 23.9dB
RFB=499K/RIN=27K/ROUT=10K -> 25.1dB
RFB=499K/RIN=22K/ROUT=1K -> 25.5dB
RFB=499K/RIN=22K/ROUT=10K -> 26.9dB

Da ne jurim simulatore, mozda neka iskustva sa FB... da li bi promena njegova uticala na THD spektar.

Podeli ovu poruku


Link do poruke
