SissySIT (bilo SufiSIT)


Woland

Preporučeni Komentari

ilimzn ti je vec rekao za izglede , ako je Kina u pitanju

ako nije , onda ti vazi ono da vise vredi razvoj oko implementacije , nego usteda ......sto ne uzimas neki skuplji , za koji je odradjena implementacija

Link to comment
Podeli na ovim sajtovima

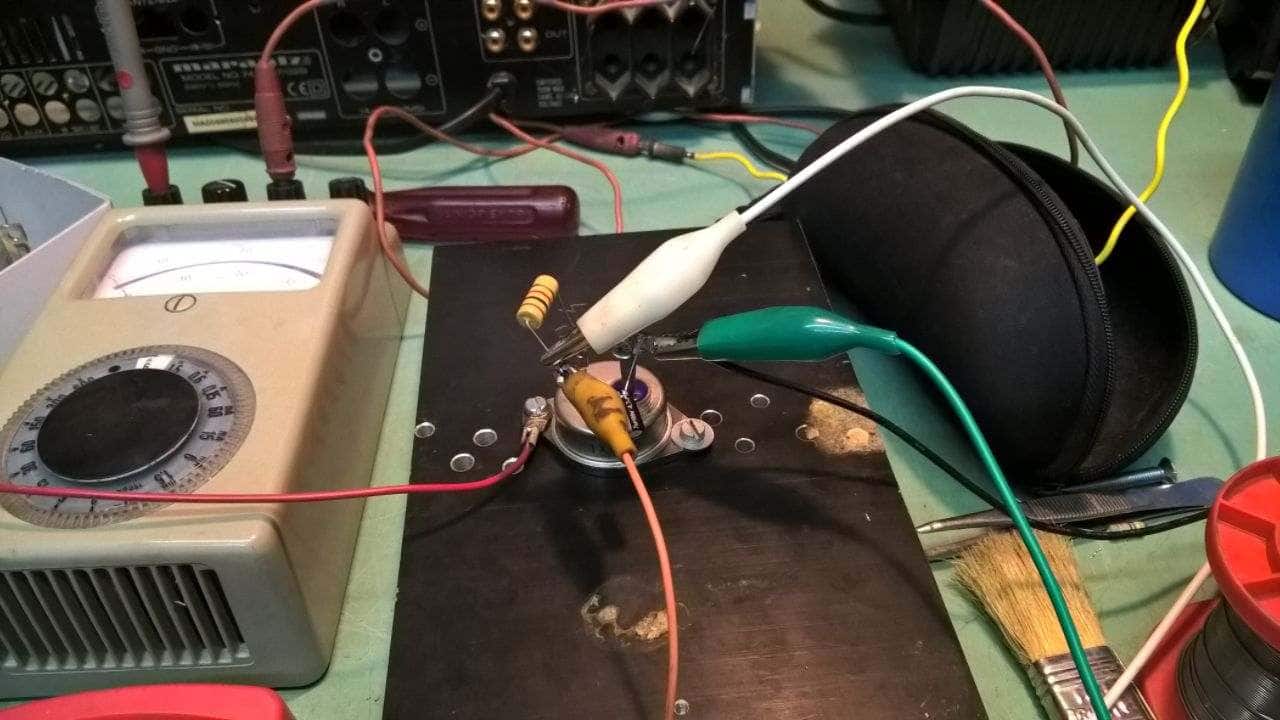

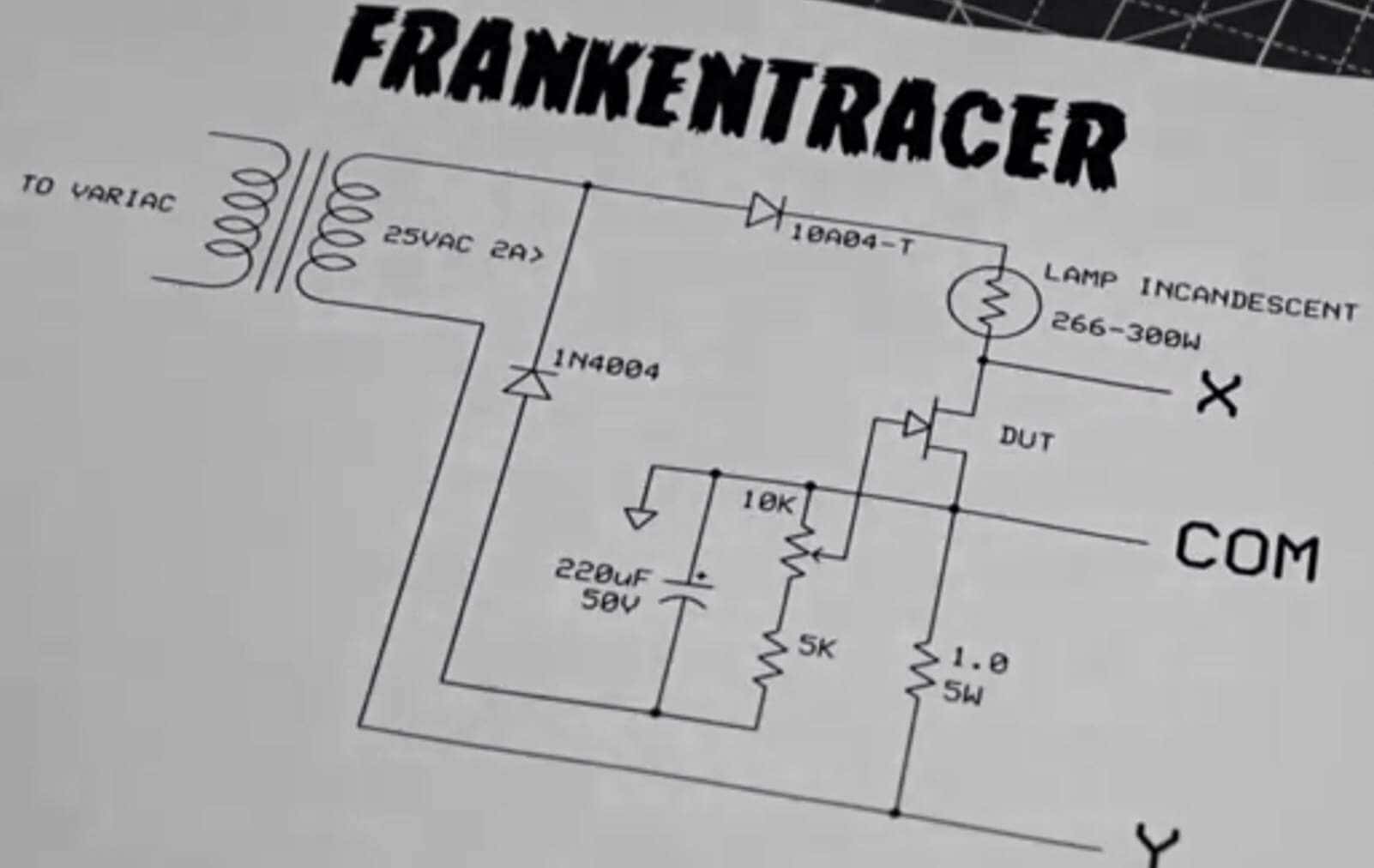

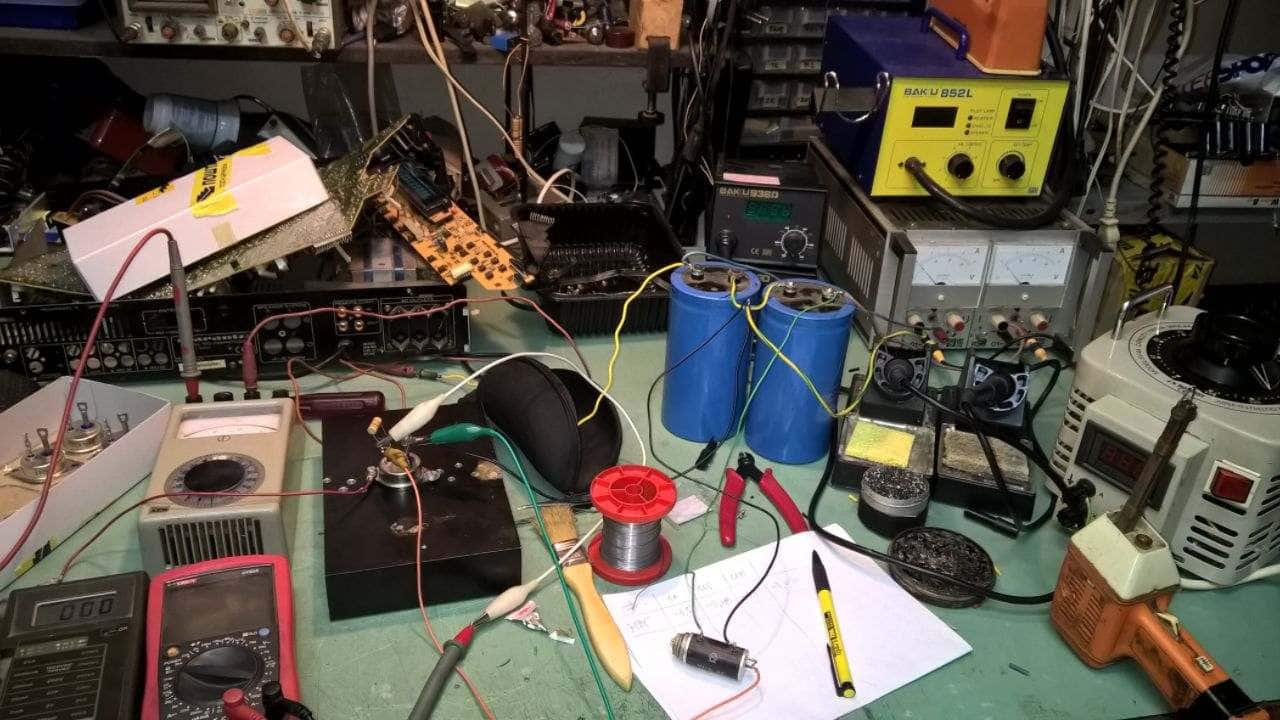

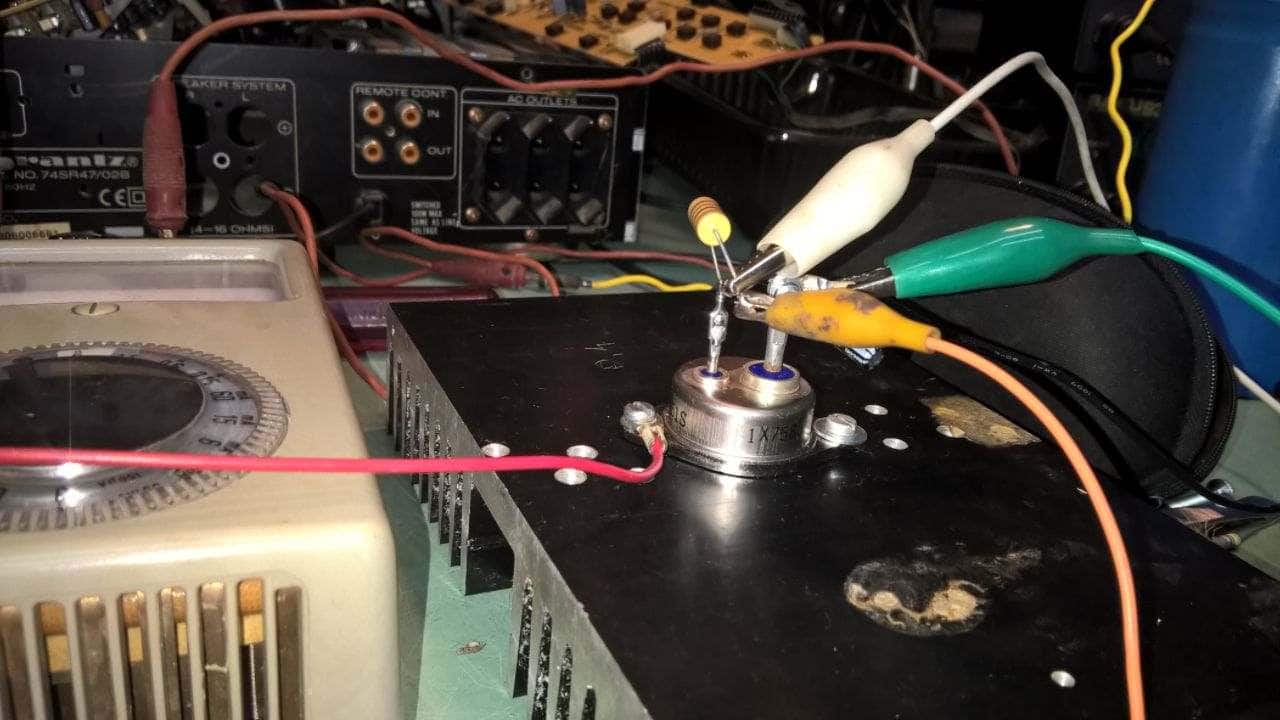

ako ih imas , snimi U-I k-ke , odmah je lakse



tad mogu da ti kazem da li ce i gde ce moci da radi

il jednostavno da se ubace u dokazanu konstrukciju , malo se optimizuje (trt vamo trt tamo odmah pokazuje da li je pravac i smer dobar) i to bi bilo to

Link to comment
Podeli na ovim sajtovima

Ok , to objasnjava ordinatu

za prednapone gejta teba ooglariti one tabele od ilimzn-a

39 minutes ago, neskor said:

Piše:

Vds=25V ; Rload=75 Ohm



Link to comment
Podeli na ovim sajtovima

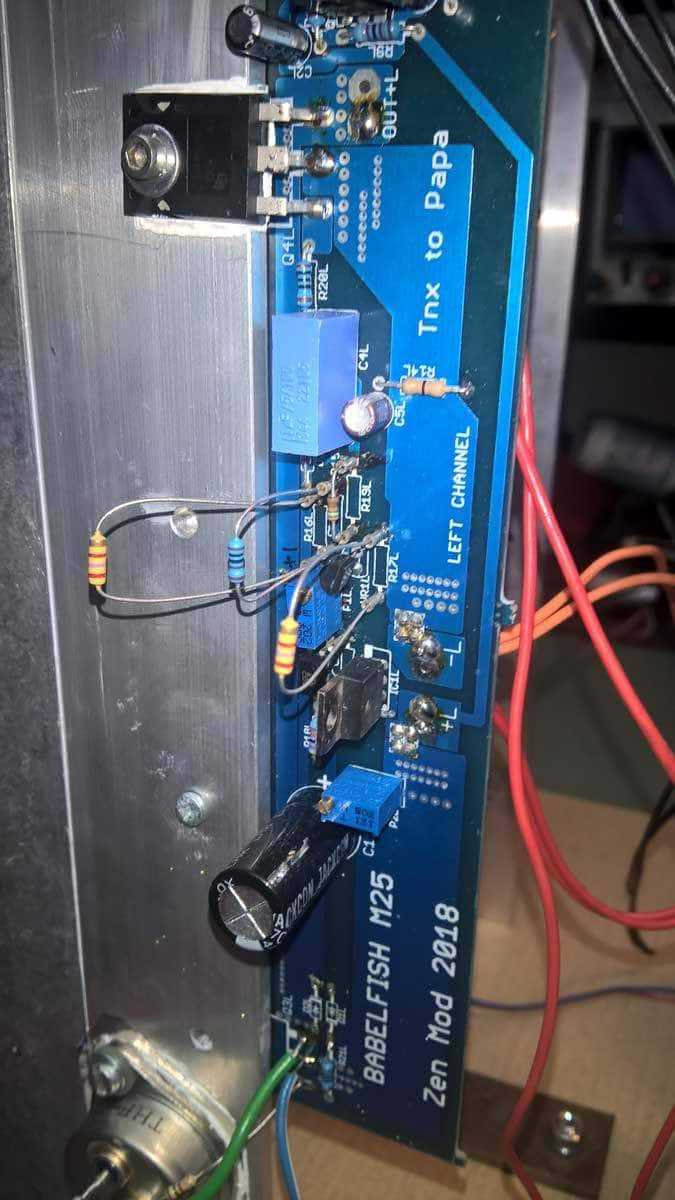

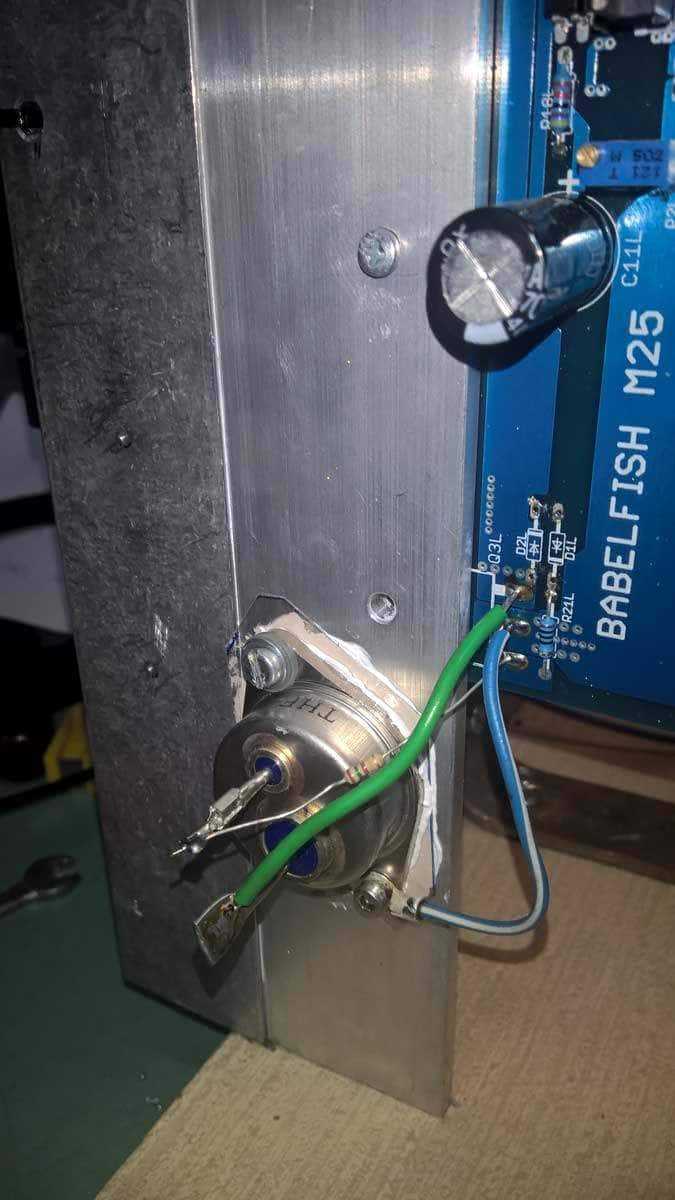

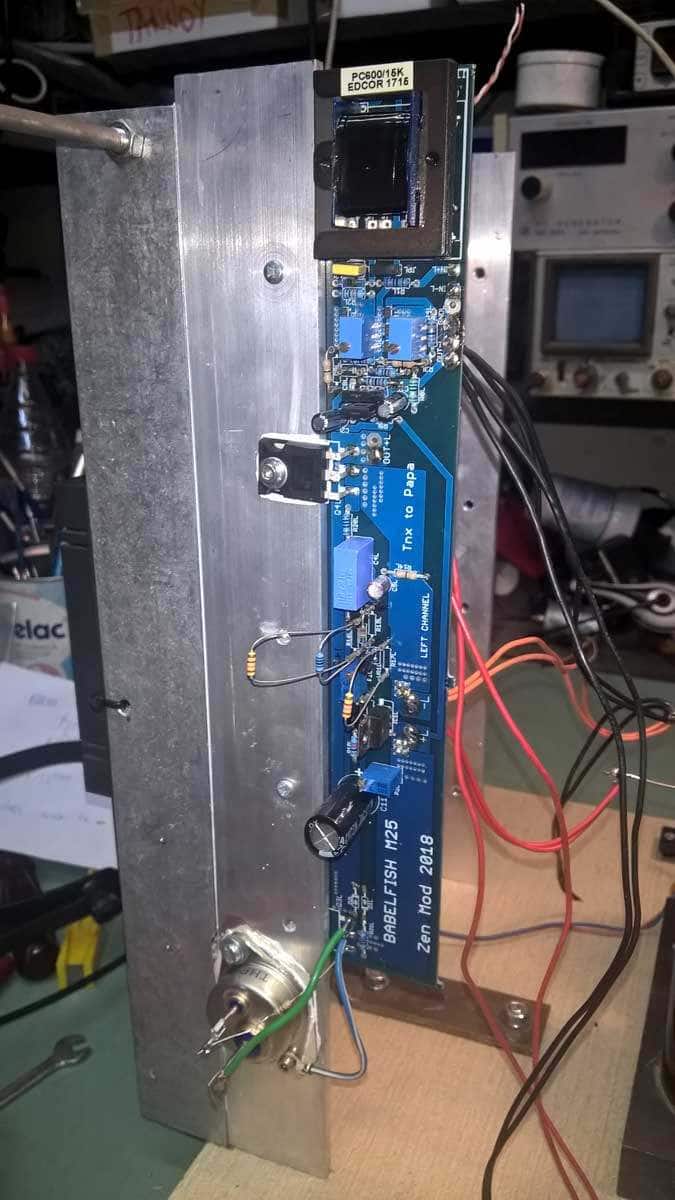

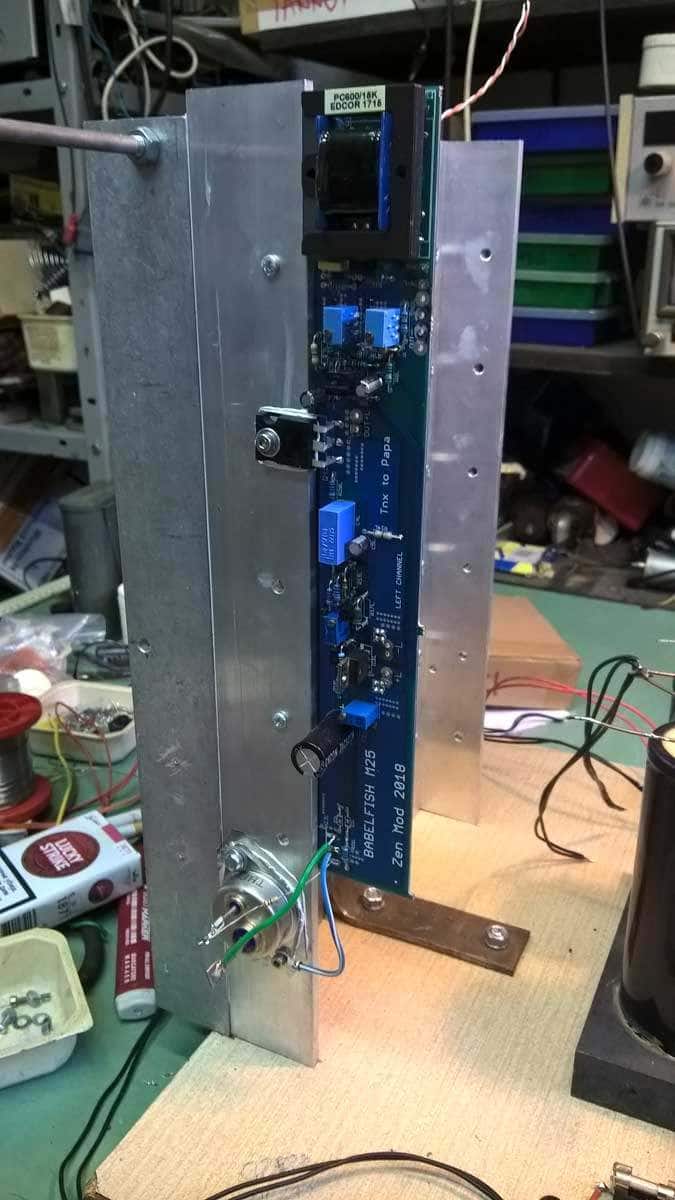

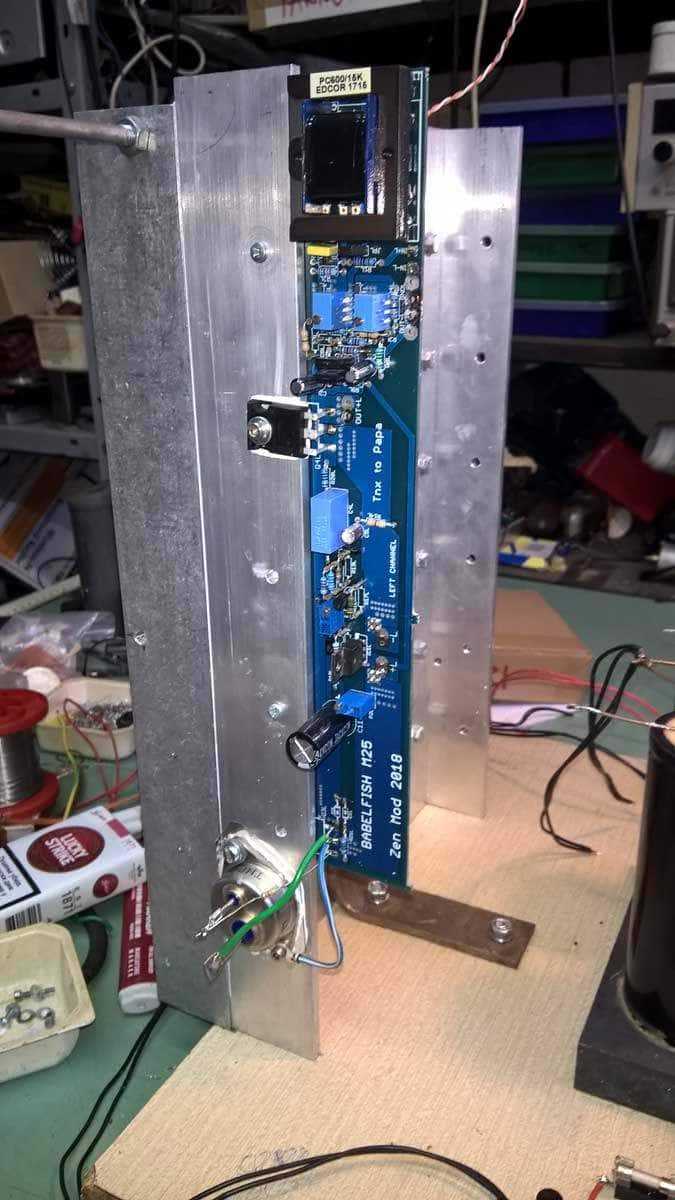

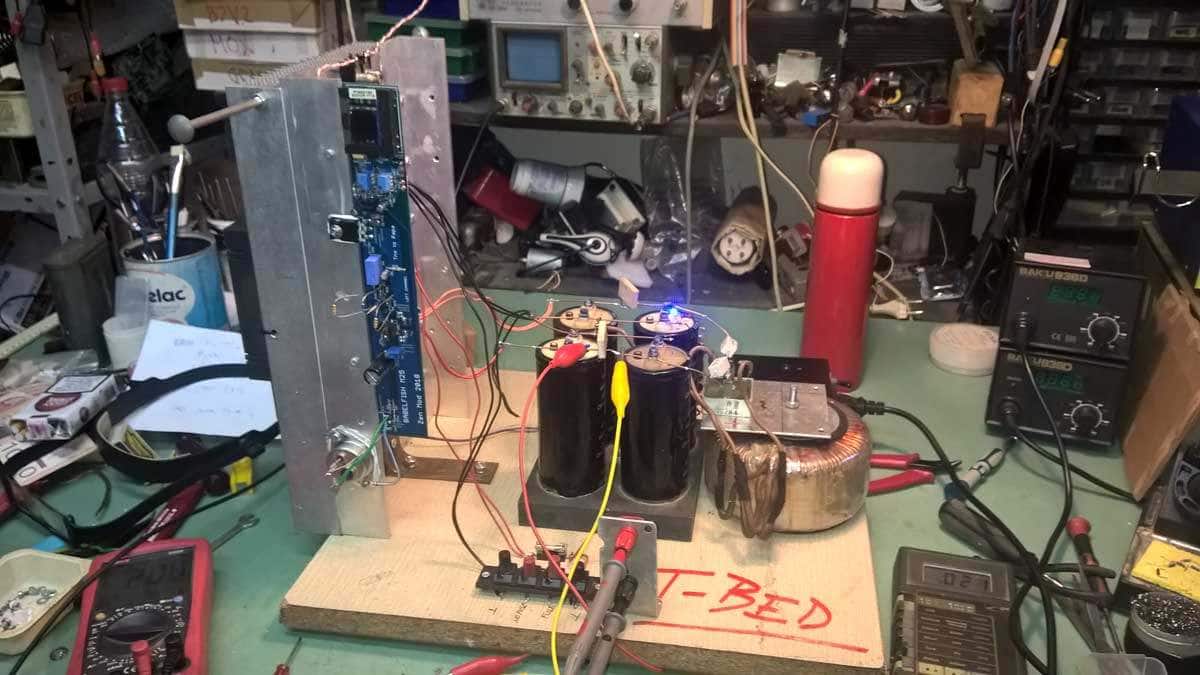

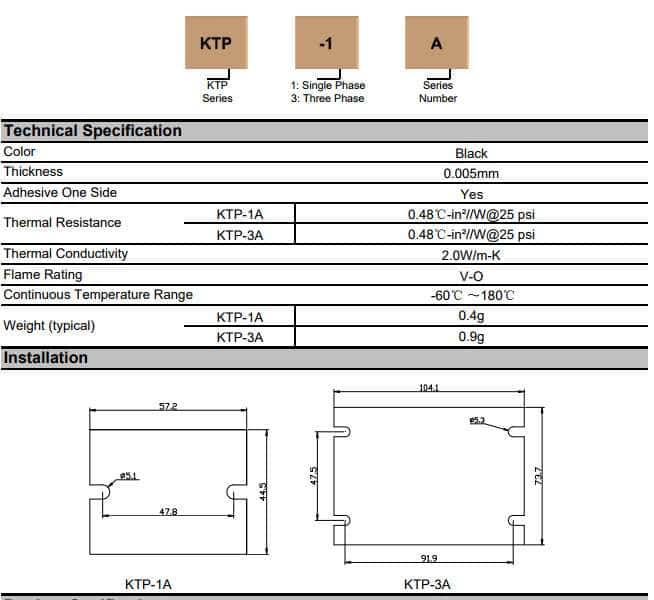

Imao sam debelu dilemu sinoc - da li da nestujem THF u Babelfish M25 koncept (dakle , nema source otpora ni na mosfetu ni na SIT-u, current sense Hall chips u rail-ovima) , ili da ga nestujem u SEF koncept (gornji element , u ovom slucaju THF , ima source otpore i optocoupler se hrani sa njih)



prvi slucaj - cisca koncepcija , potpuna i nepatvorena priroda SIT-a u punoj meri ali nesto veca izoblicenja

drugi slucaj - malo prikocen SIT , manja izoblicenja

ipak se jutros odlucih na prvu varijantu , makar i po cenu vecih izoblicenja











Link to comment
Podeli na ovim sajtovima

simulacija se pokazala manje nego pouzdana -po pitanju nekih vrednosti u bias network , zahvaljujuci tome sto u modelima SIT-ova nedostaje podosta toga , prvenstveno struja gate-a

no , izborih se , ipak sam ga ja gazao , pa valjda znam kako funcionise

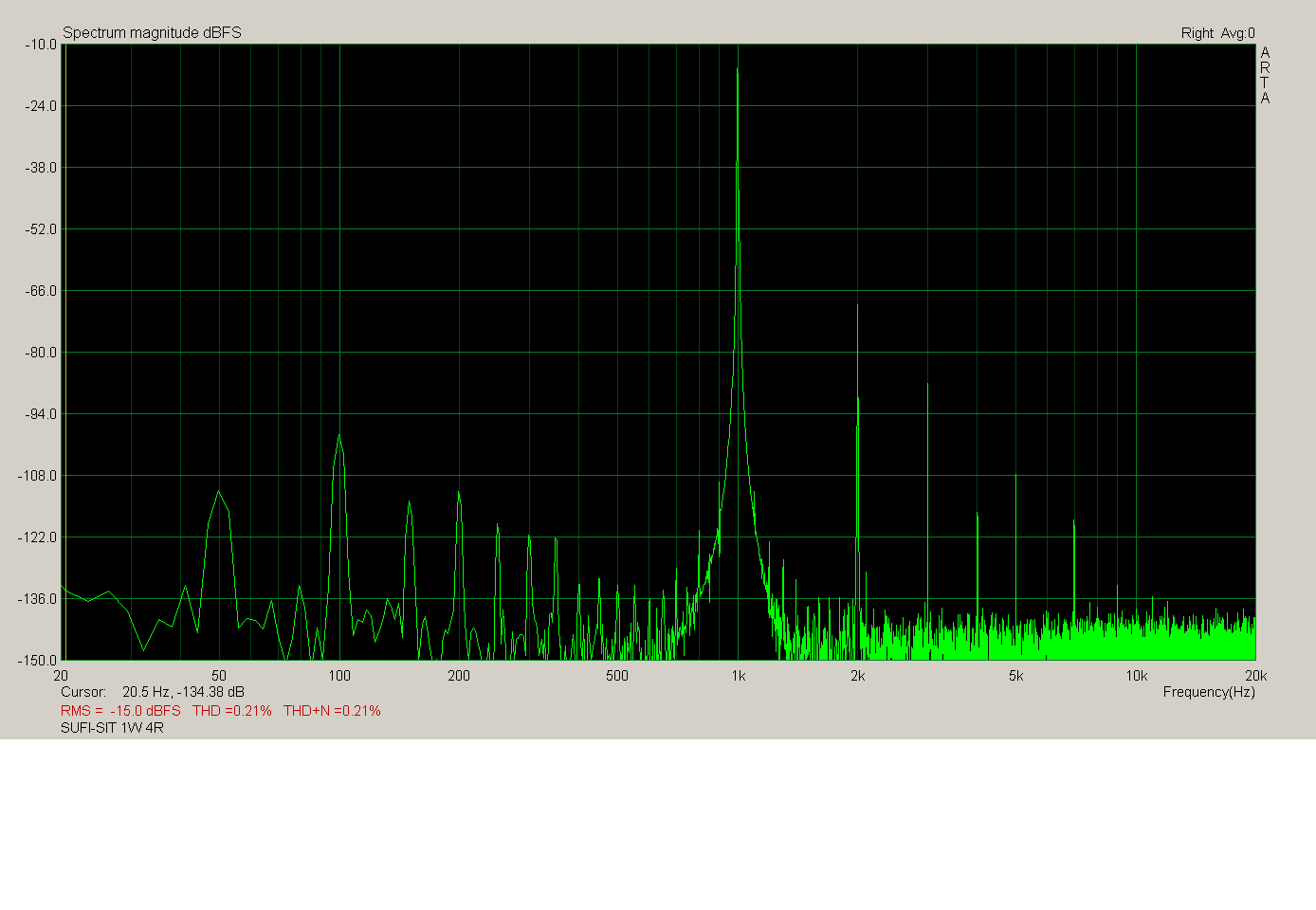

SUFI-SIT 1W 4R.png

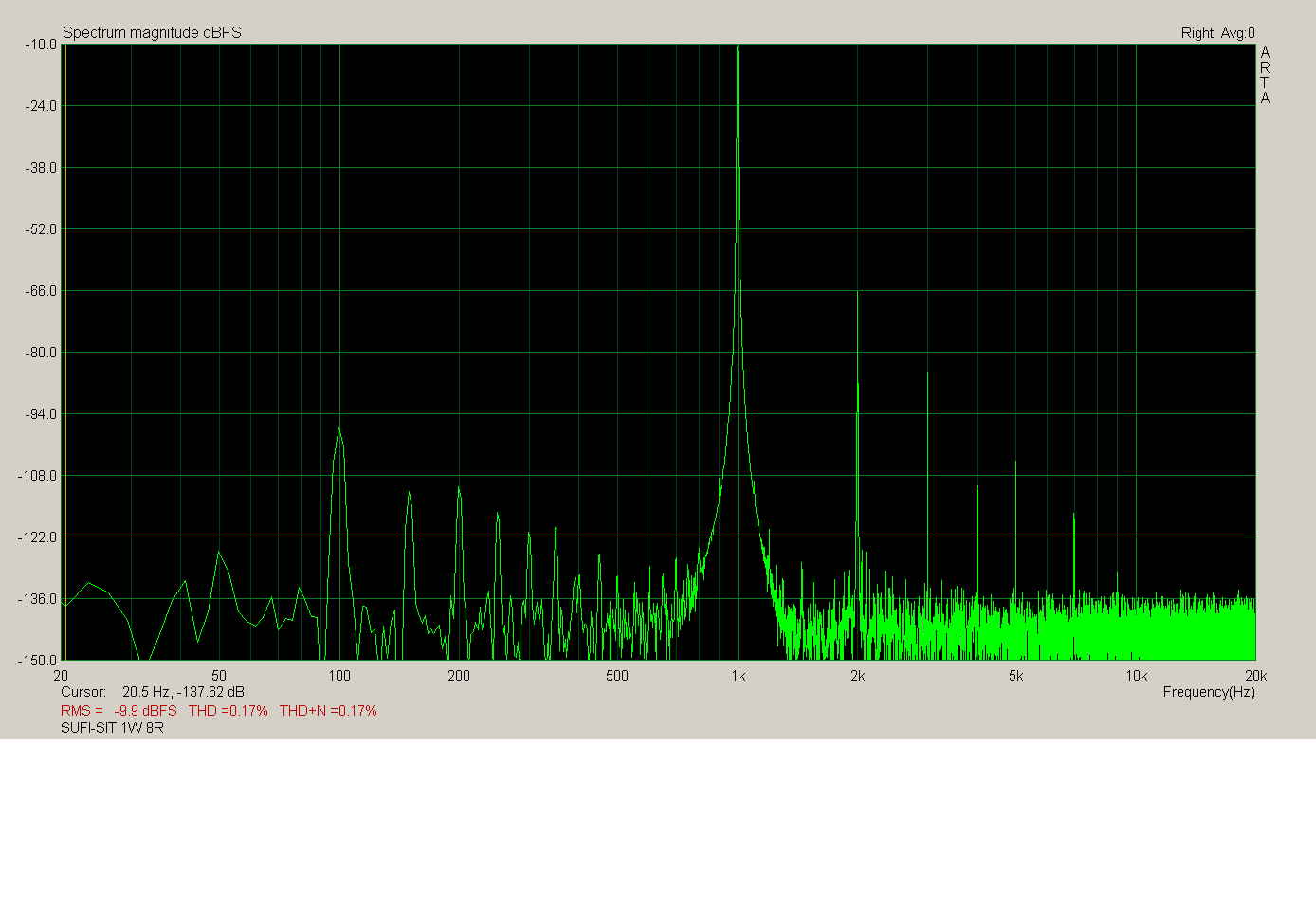

SUFI-SIT 1W 8R.png

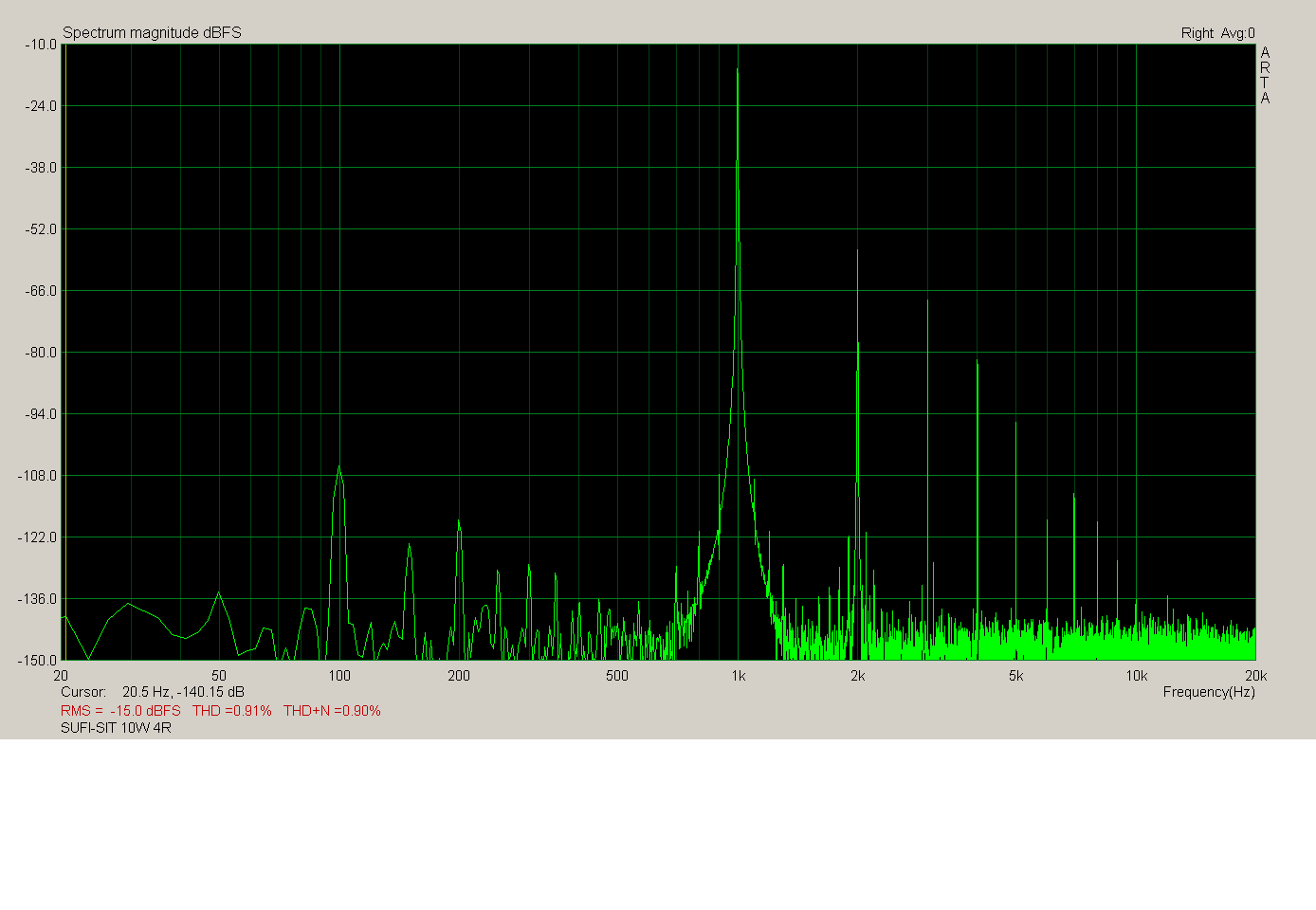

SUFI-SIT 10W 4R.png

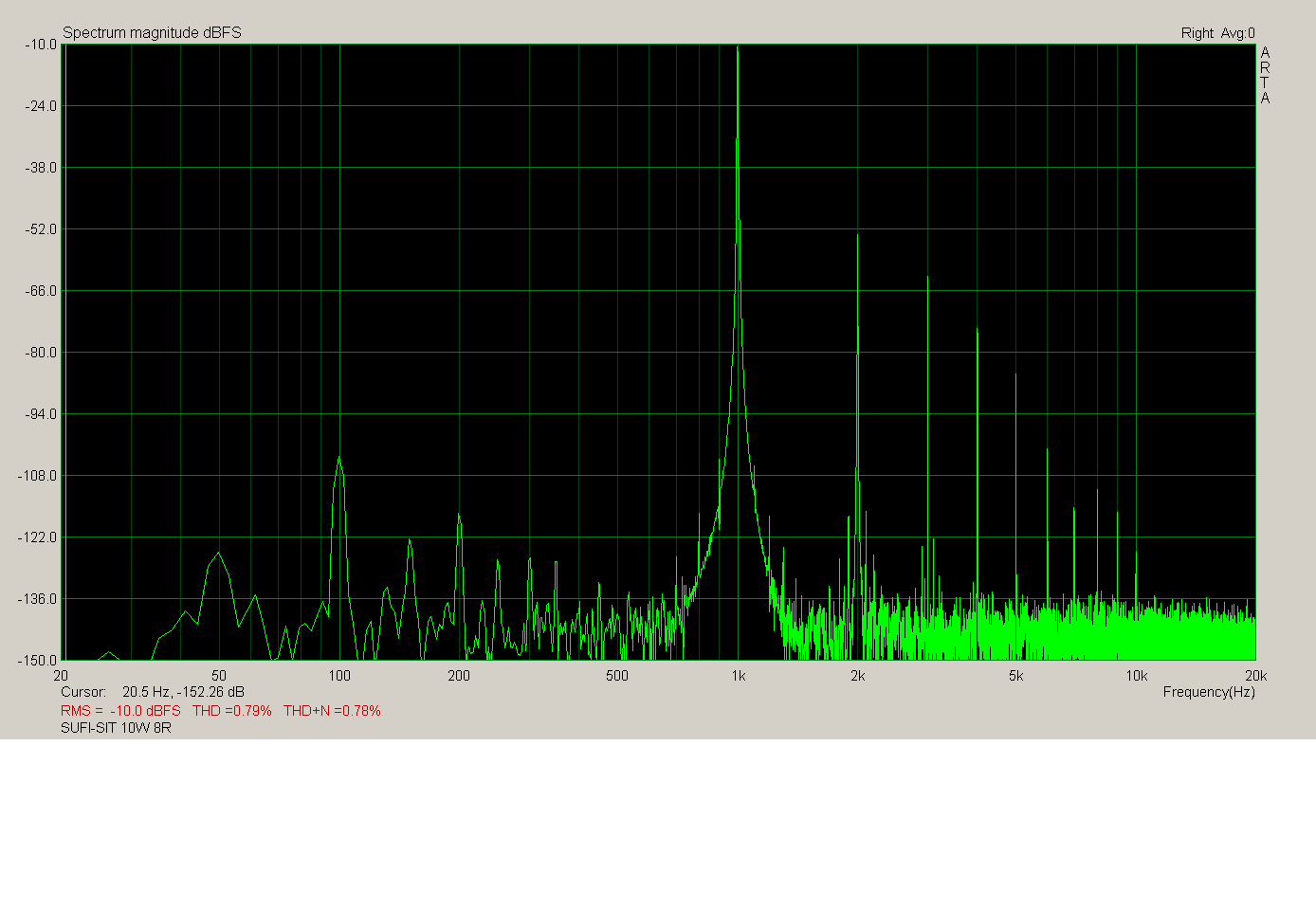

SUFI-SIT 10W 8R.png

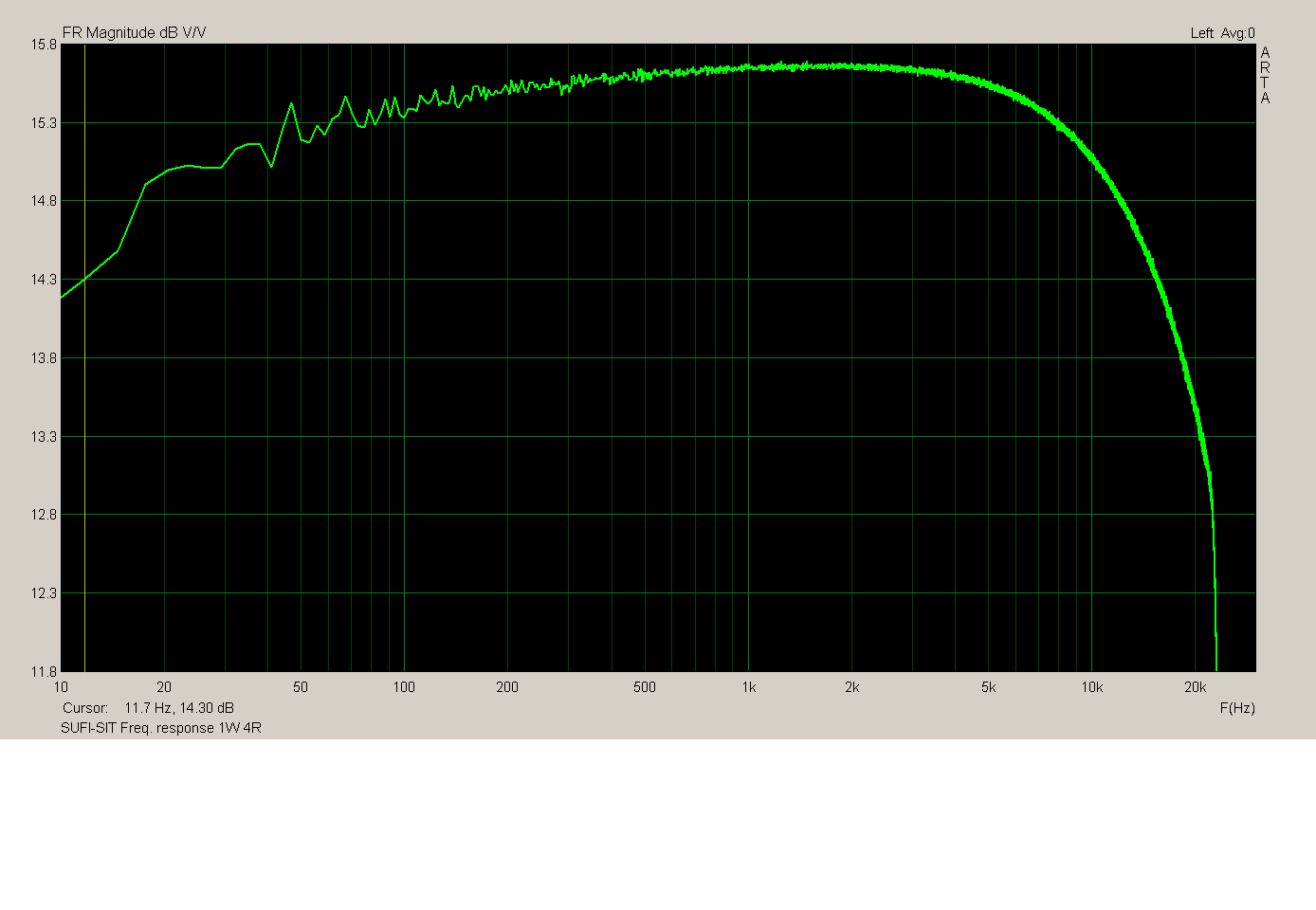

SUFI-SIT Freq. response 1W 4R.png

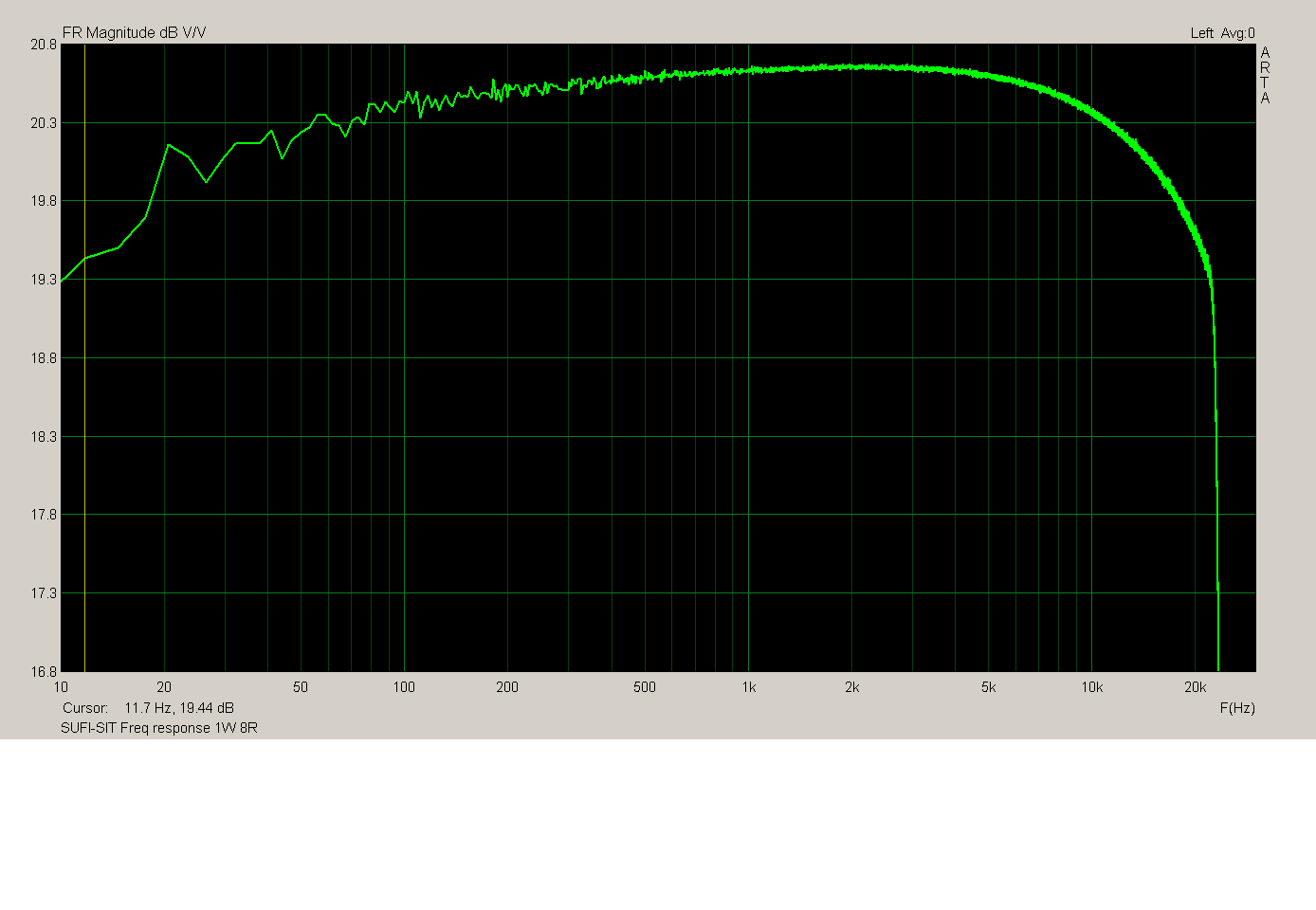

SUFI-SIT Freq. response 1W 8R.png

Link to comment
Podeli na ovim sajtovima

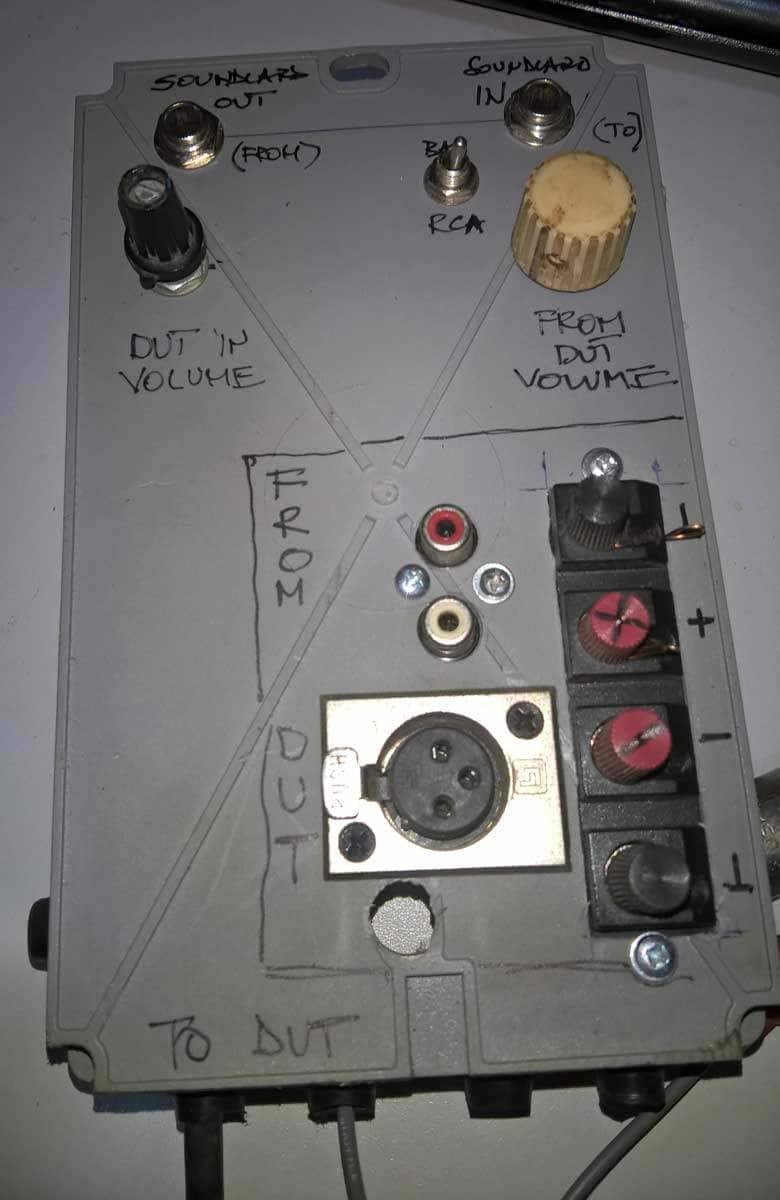

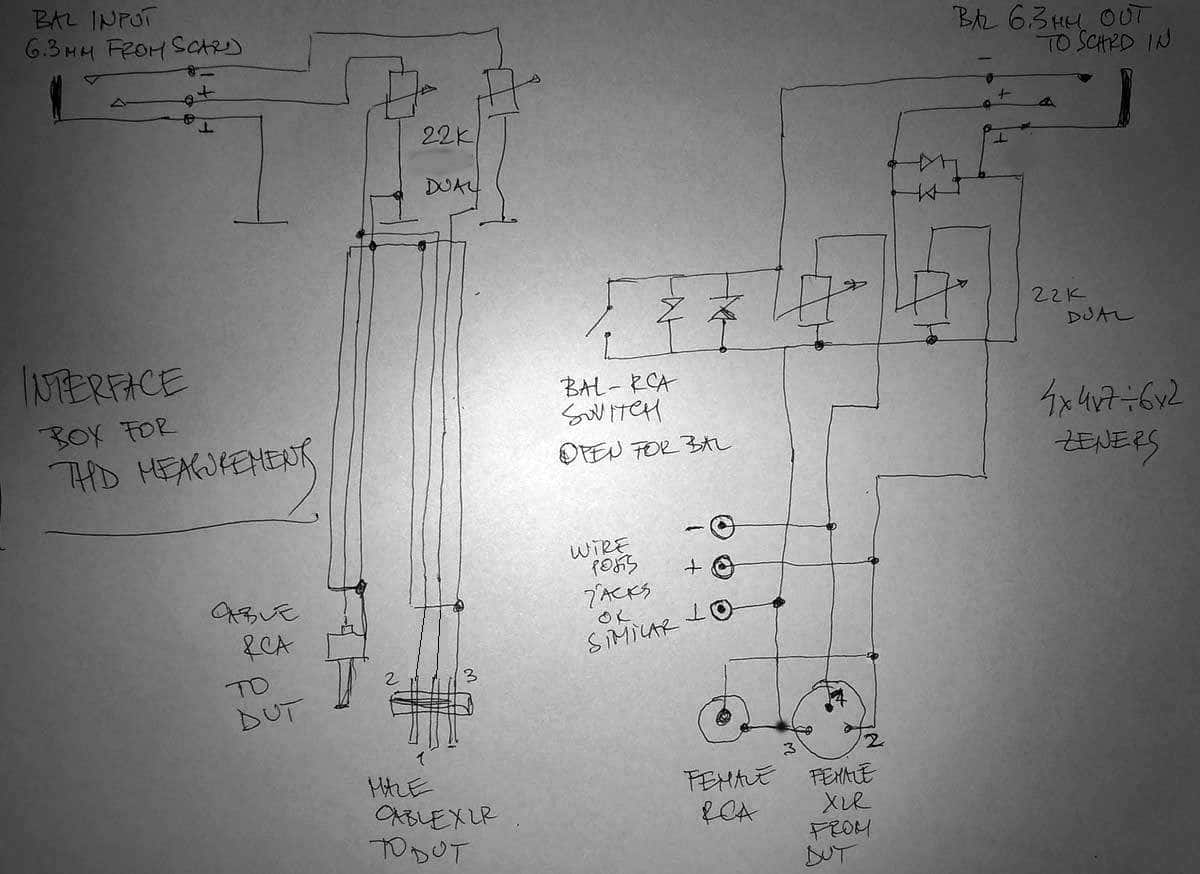

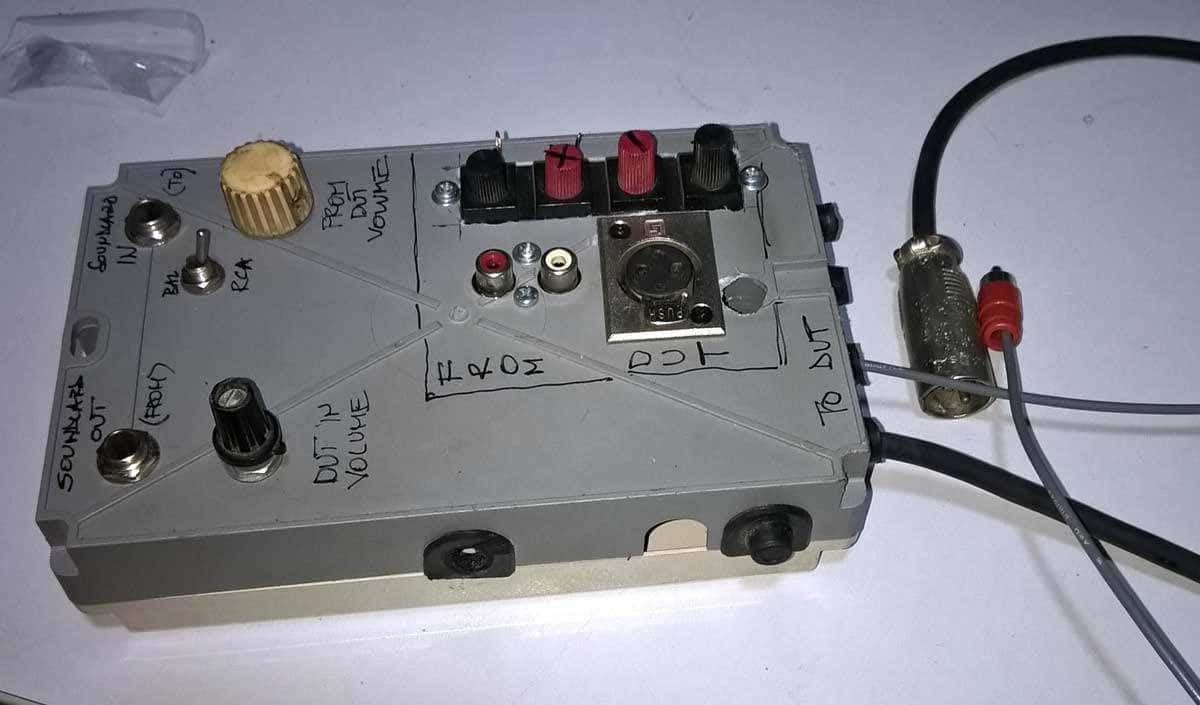

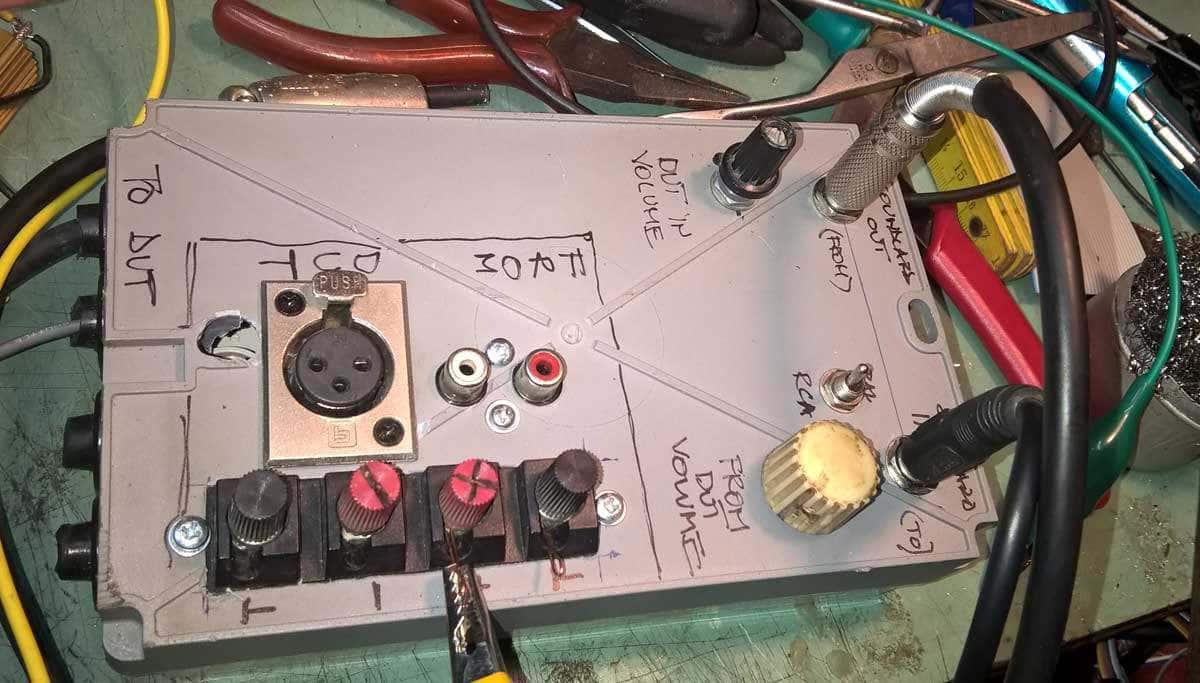

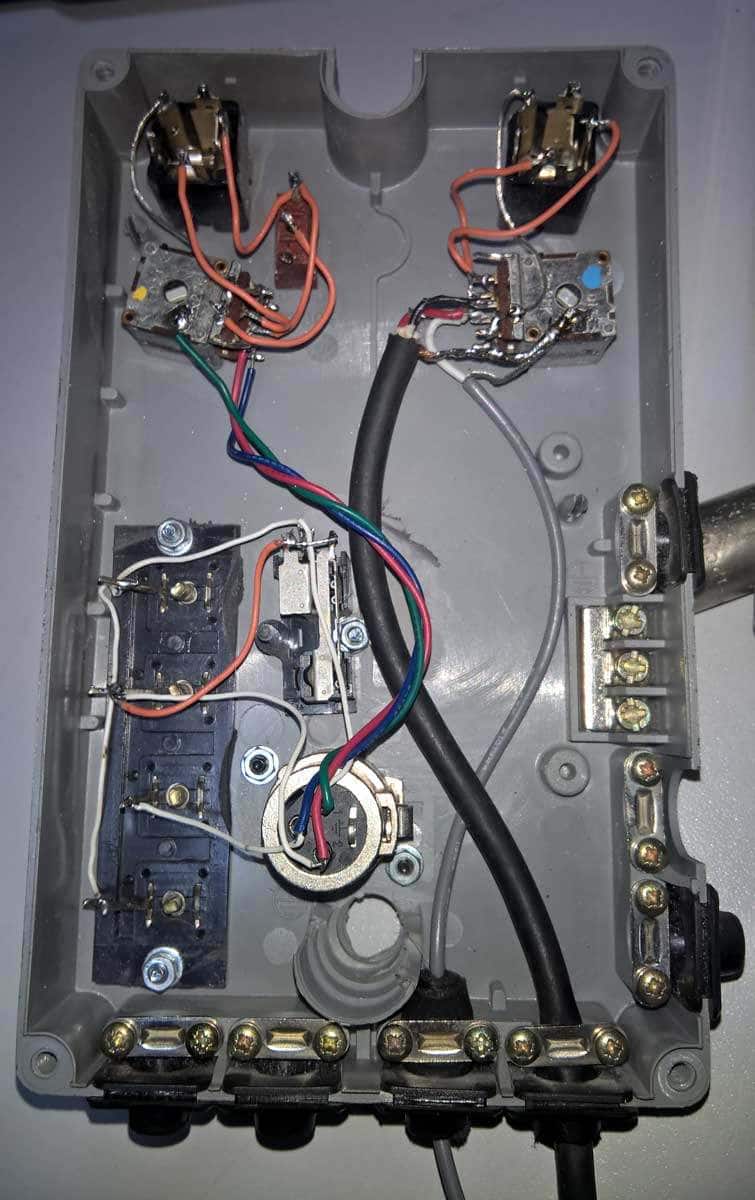

par grafova za koje sam morao da dodam autoformer  sa 6db gaina in-line , tako da i to dodaje malo THD ...... no zanimao me prvenstveno generalni trend , ne apsolutne vrednosti

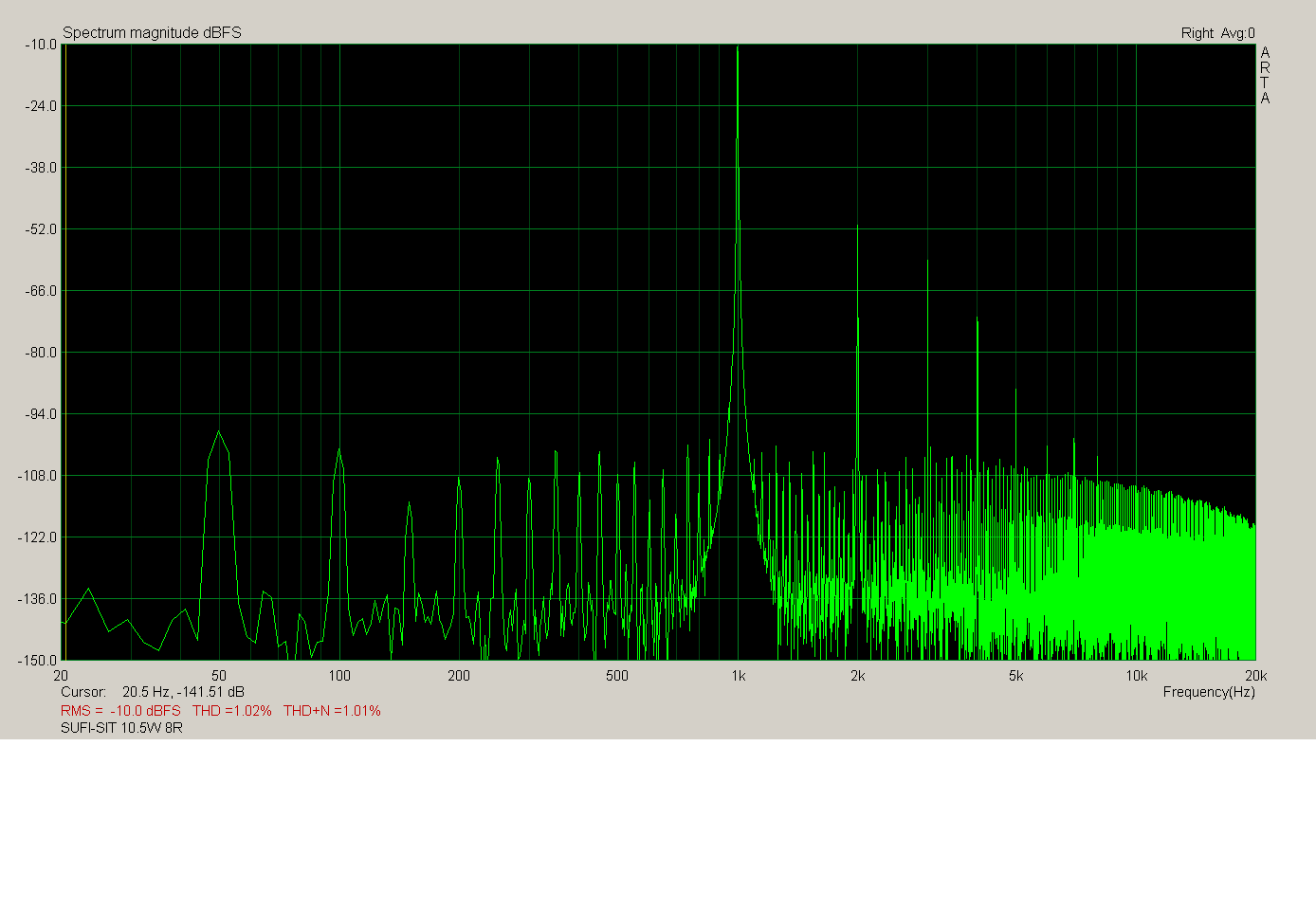

SUFI-SIT 10.5W 8R.png

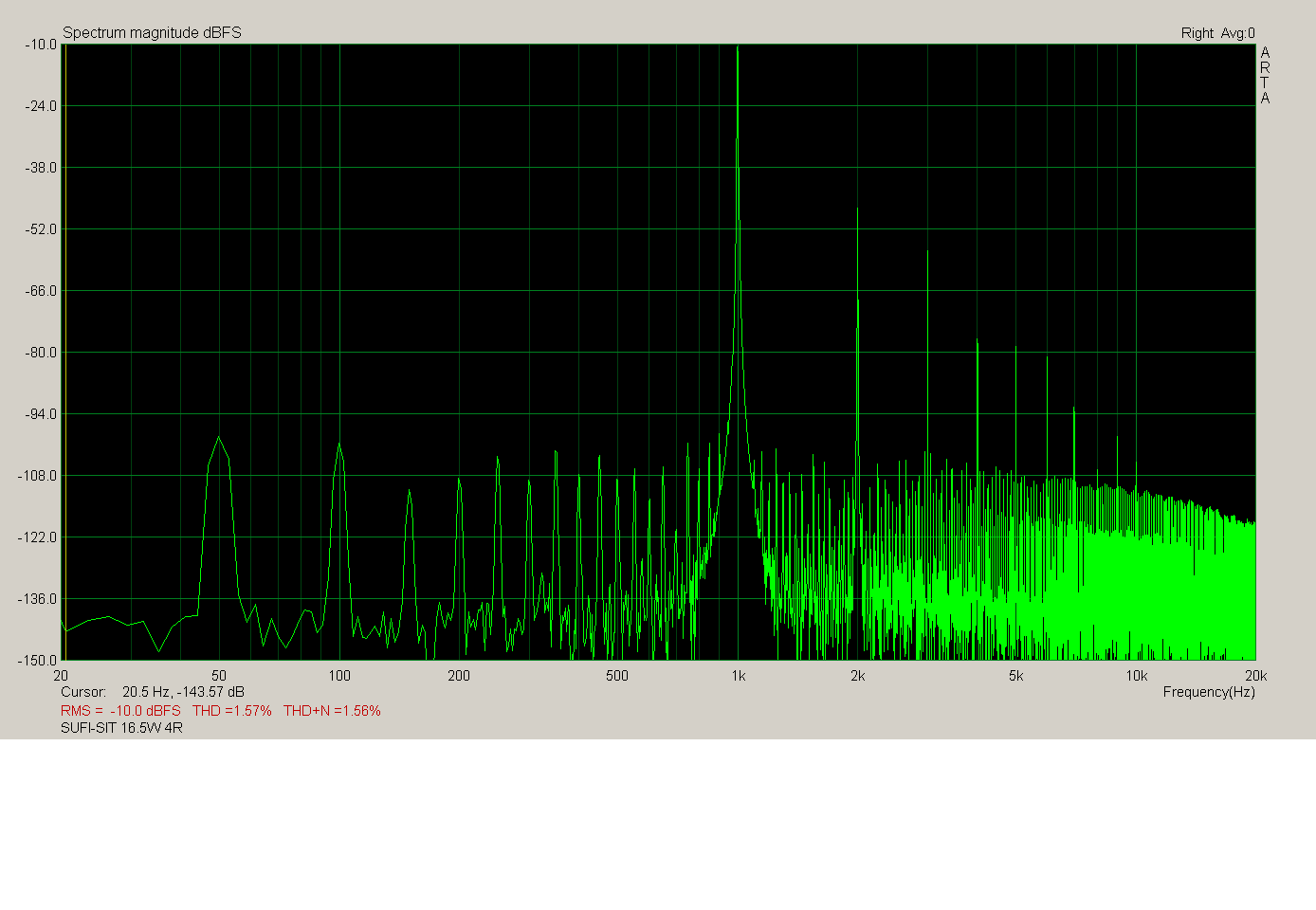

SUFI-SIT 16.5W 4R.png

SUFI-SIT 18W 8R.png

Link to comment
Podeli na ovim sajtovima
