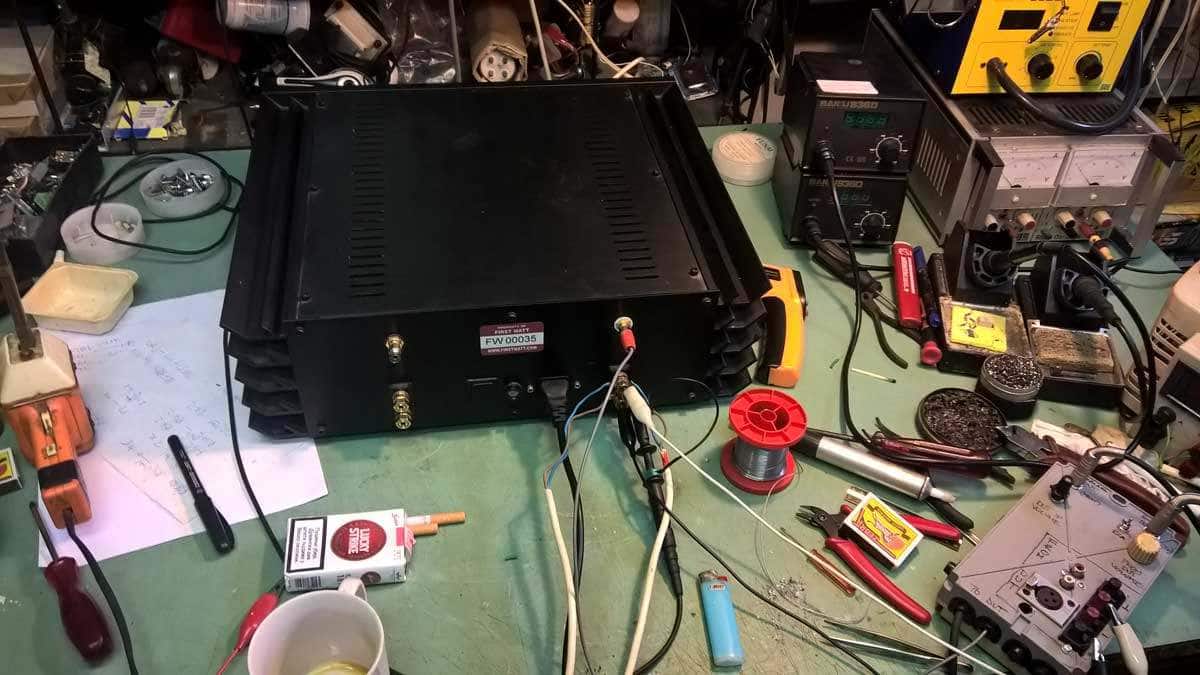

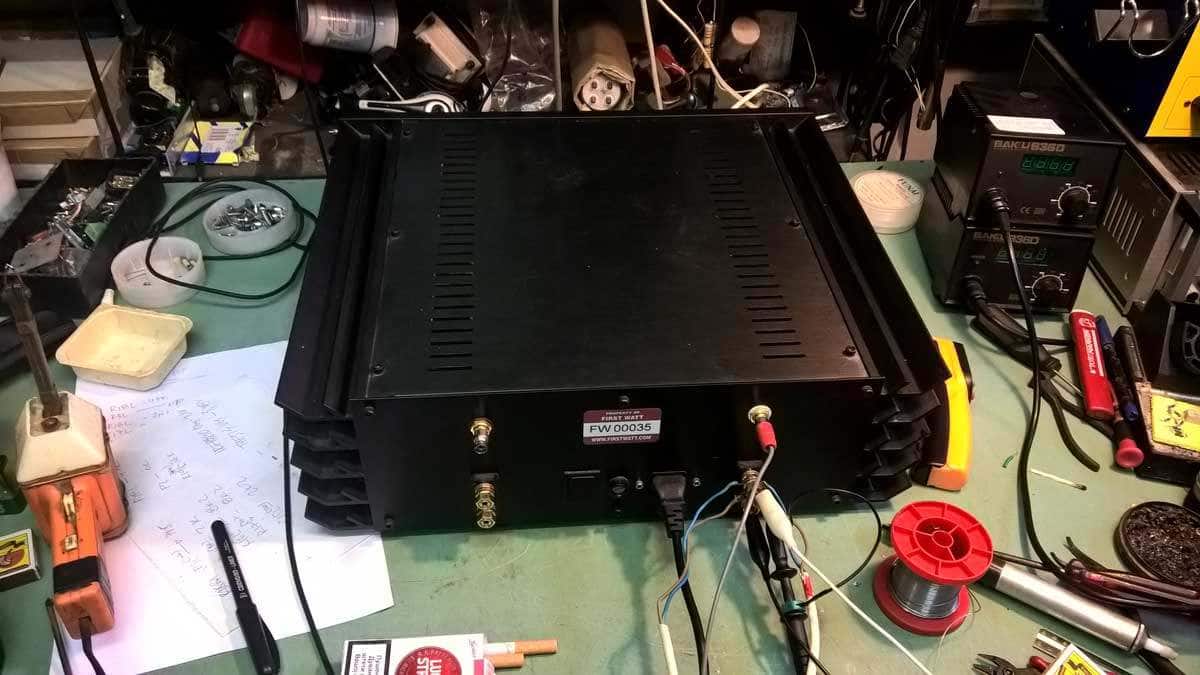

Zen Mod Napisano Avgust 8, 2018 Share #177 Napisano Avgust 8, 2018 a za one koji su slusali DEFiSIT , poslastica za uporedjivanje ...... stigoh danas i njega da turim na kanal Link to comment Podeli na ovim sajtovima More sharing options...

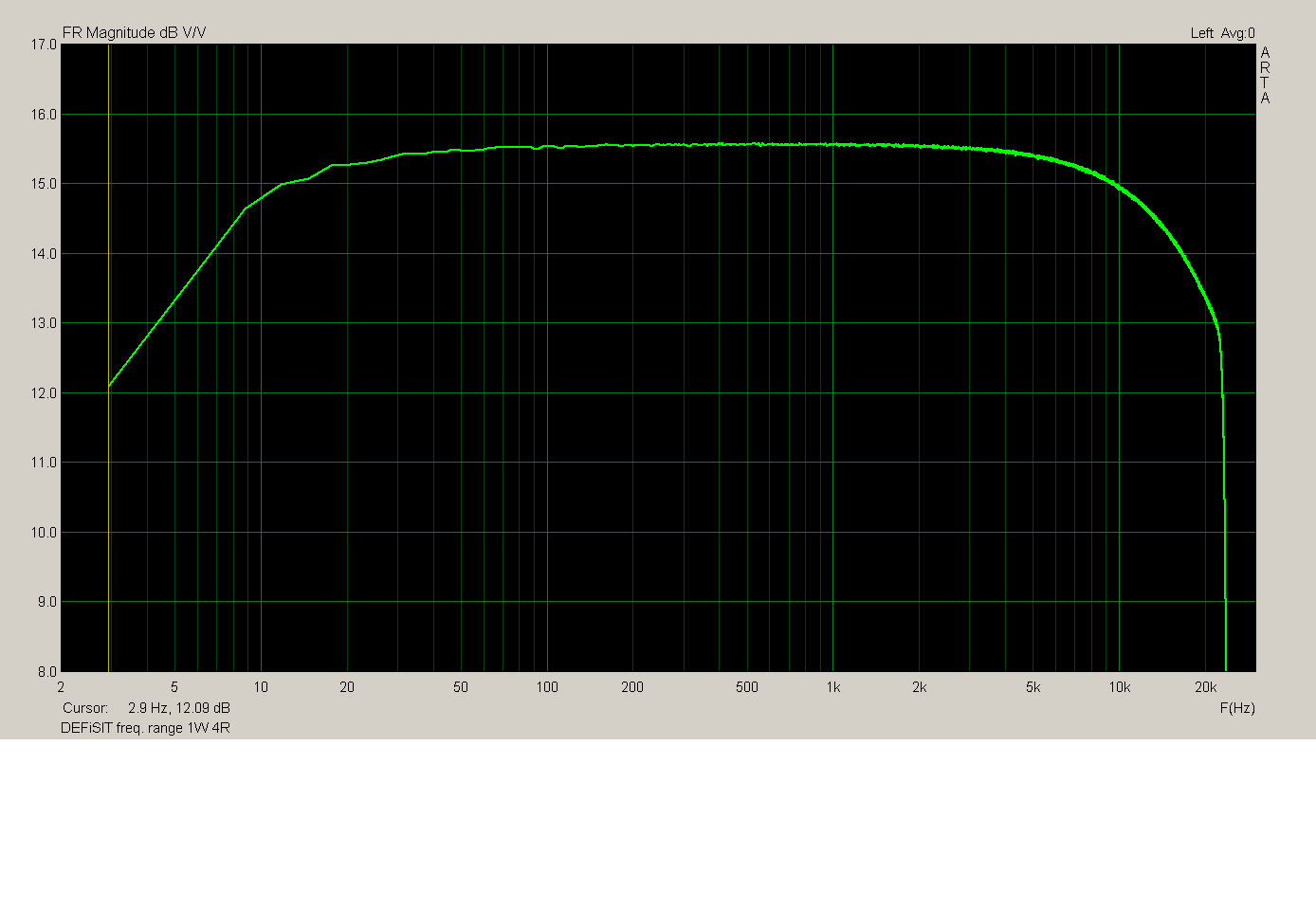

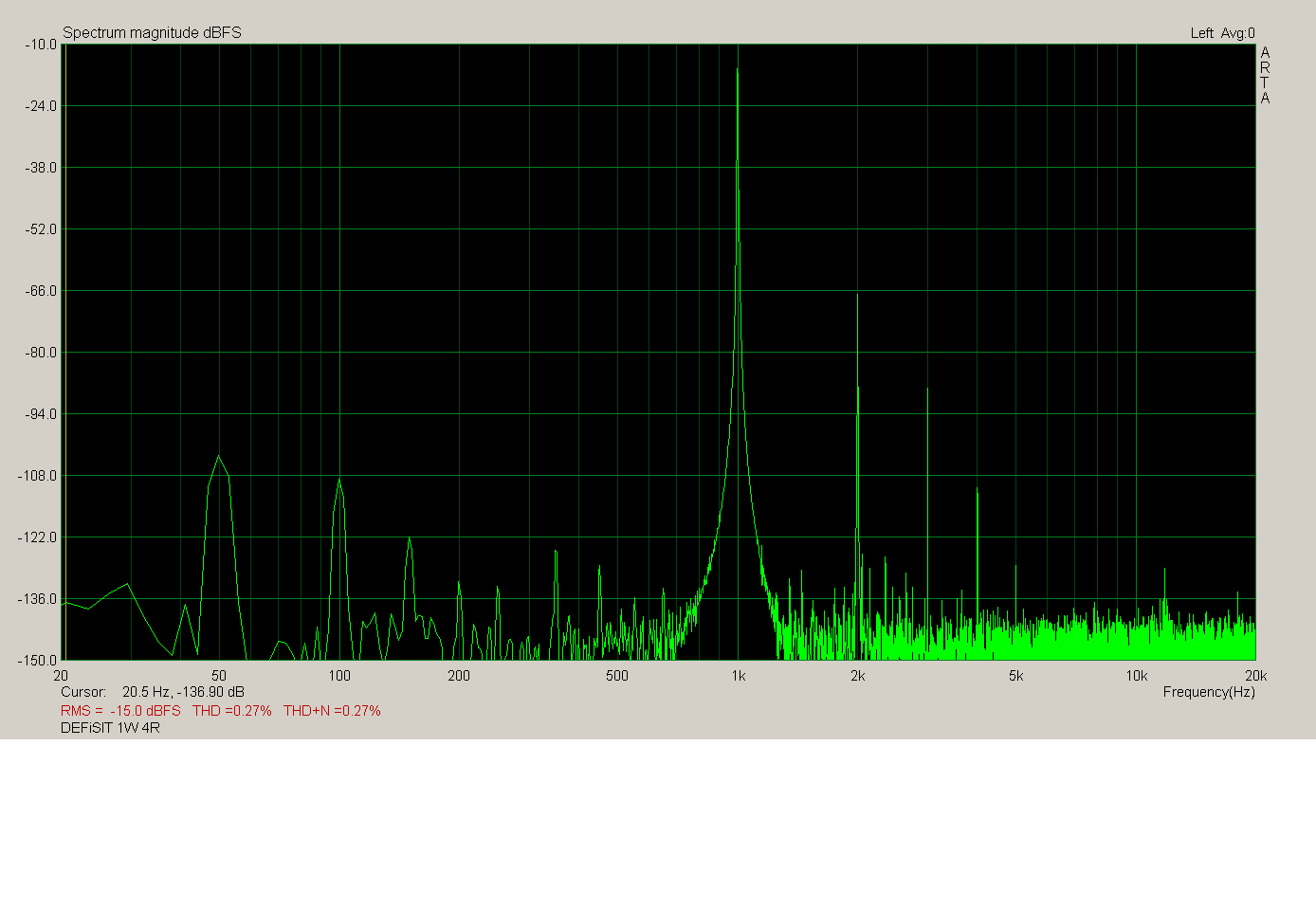

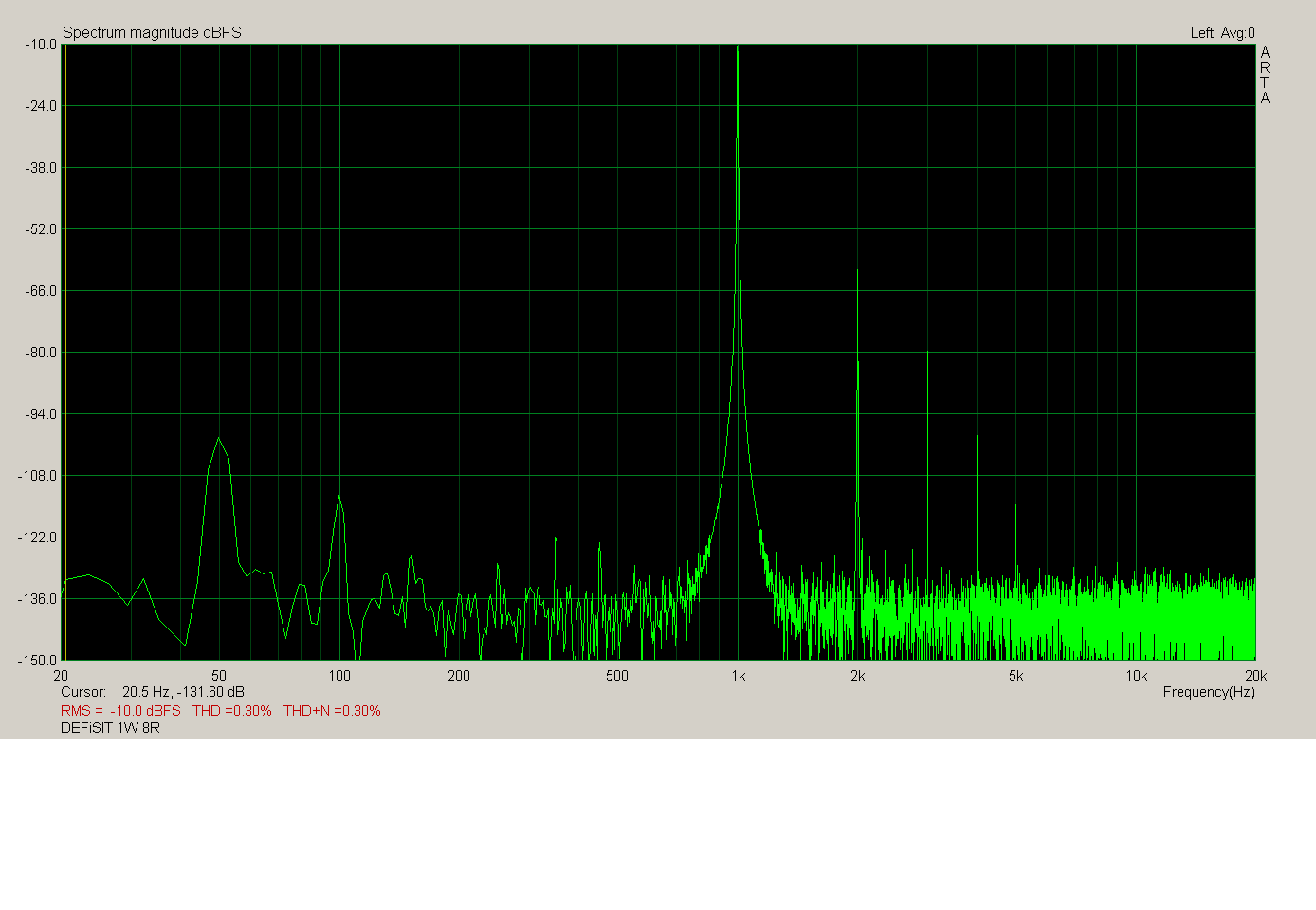

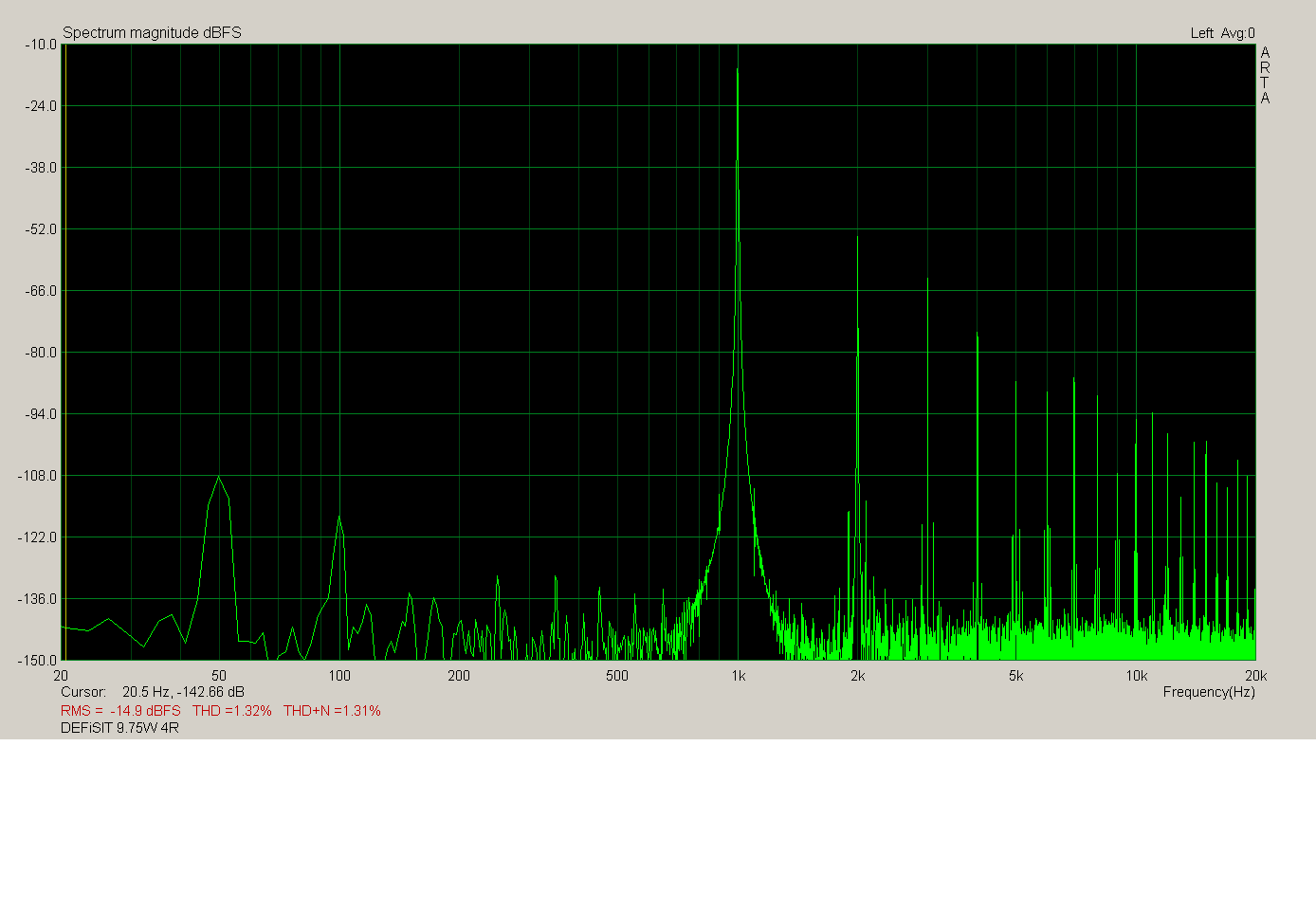

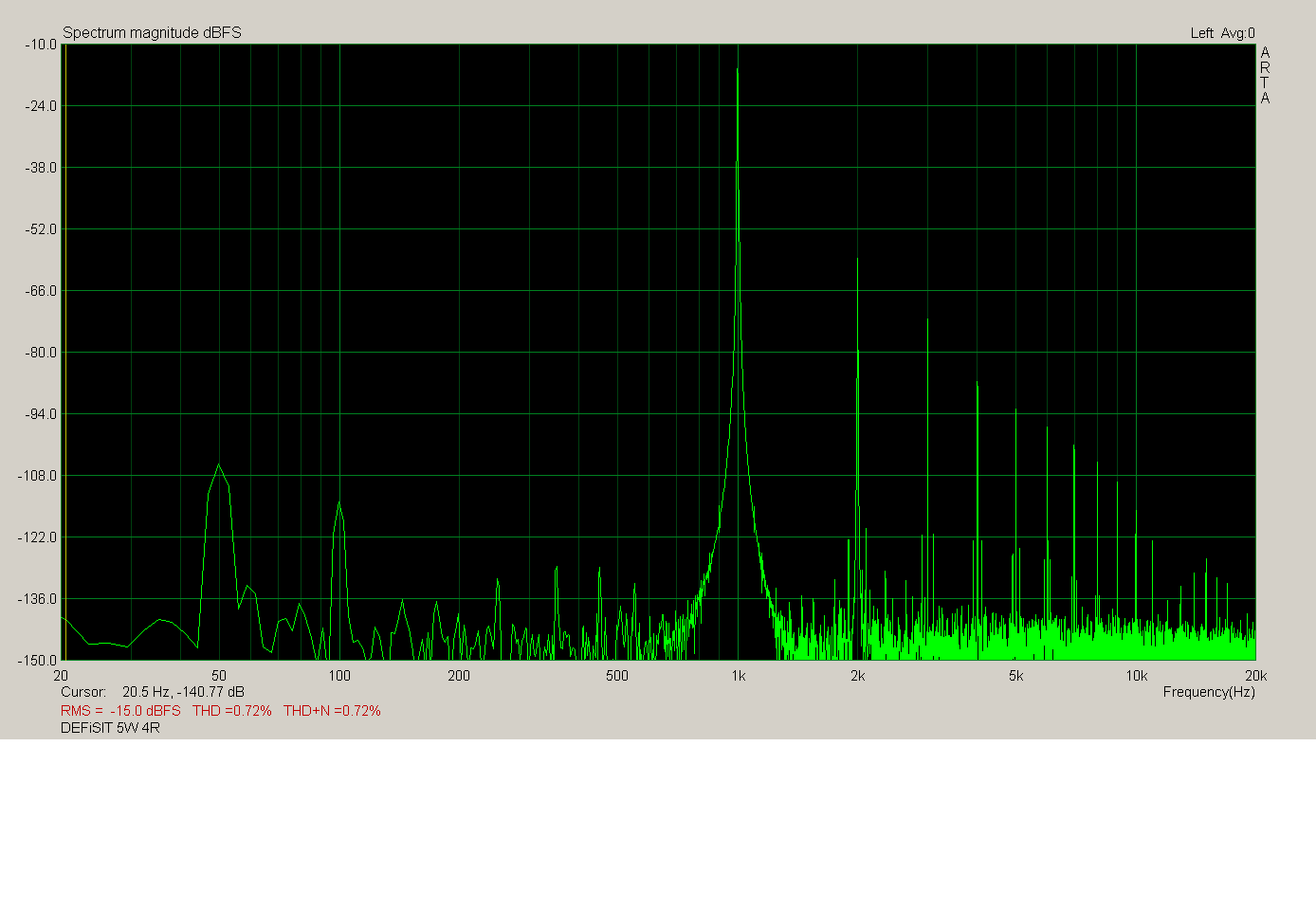

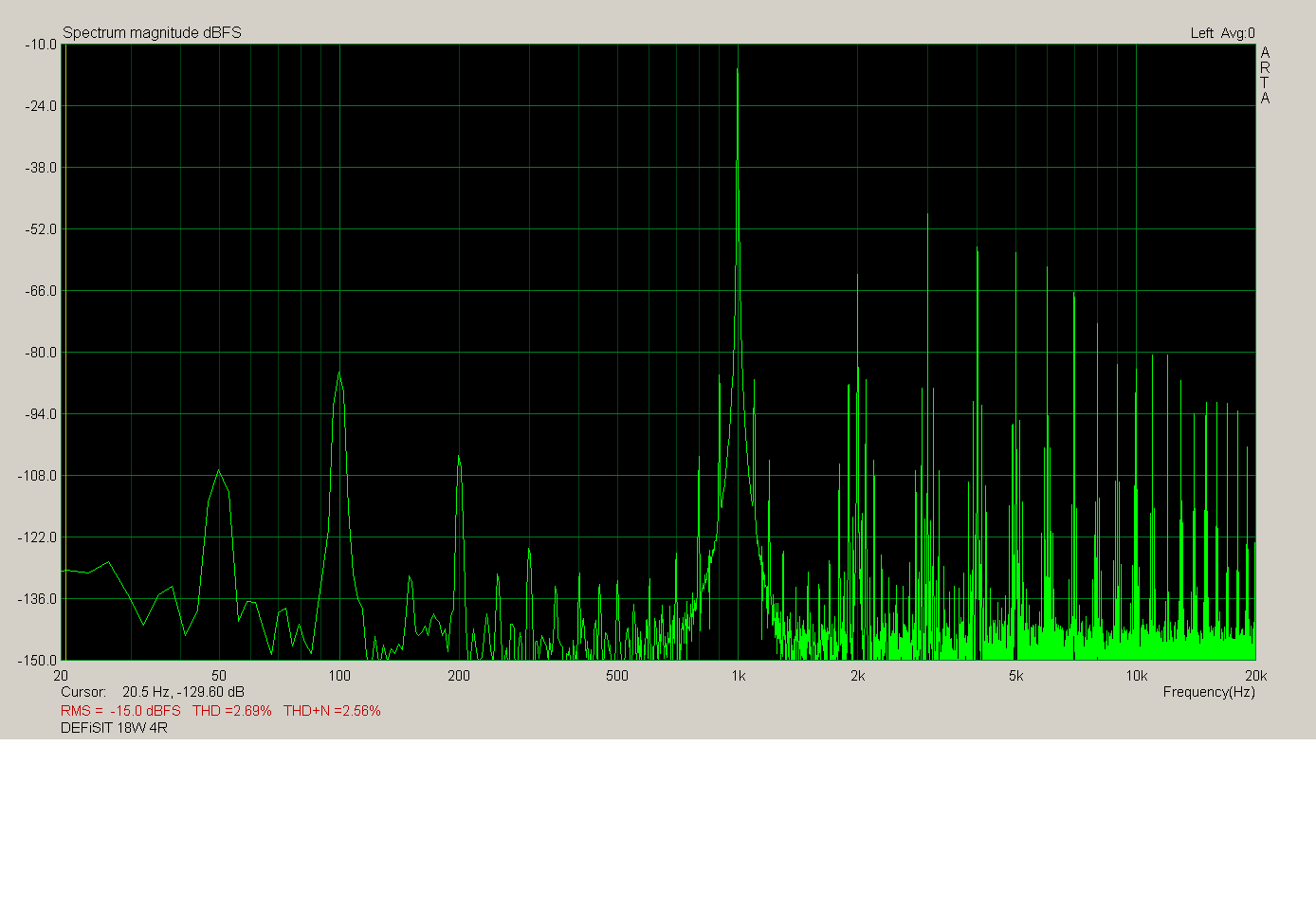

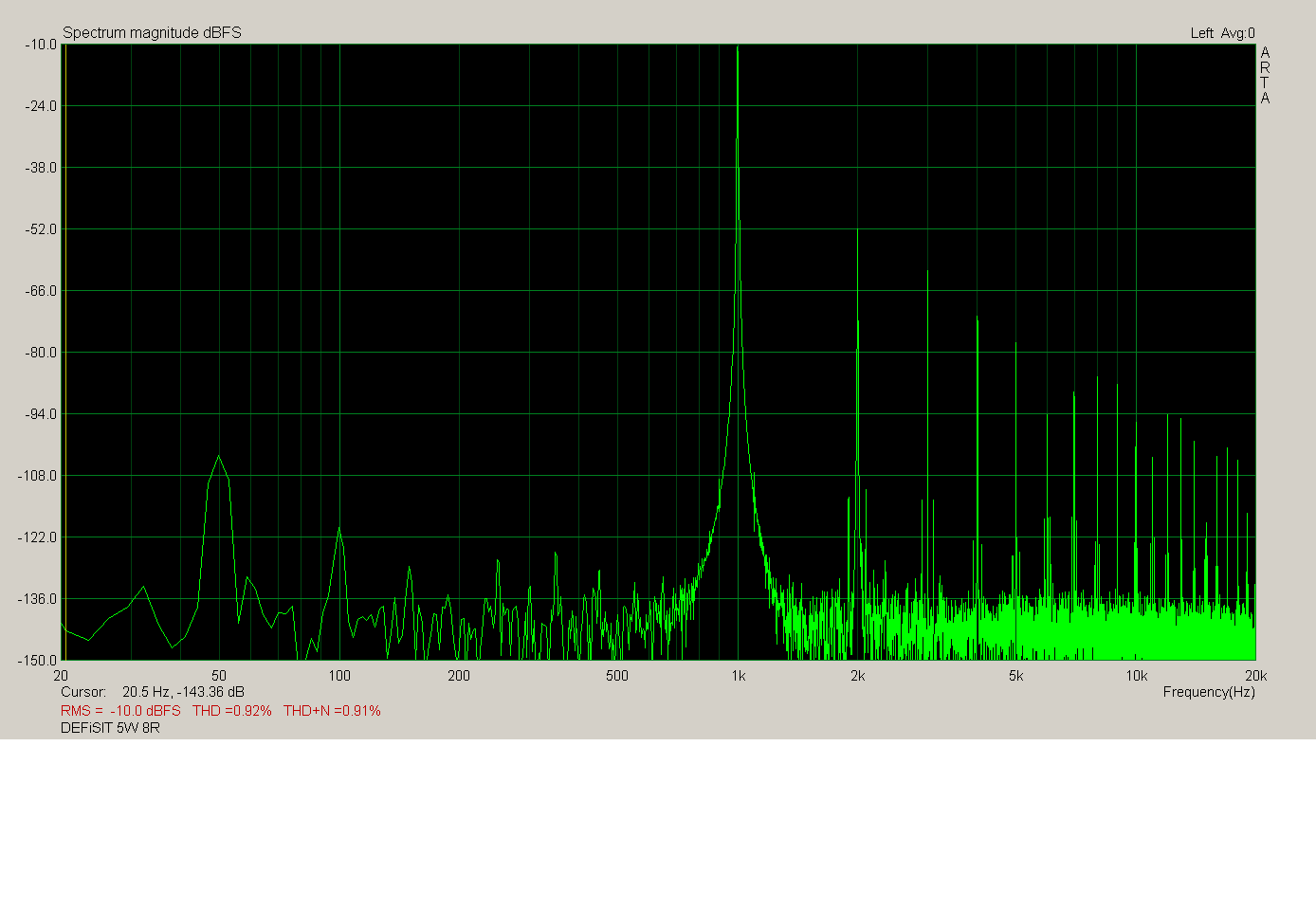

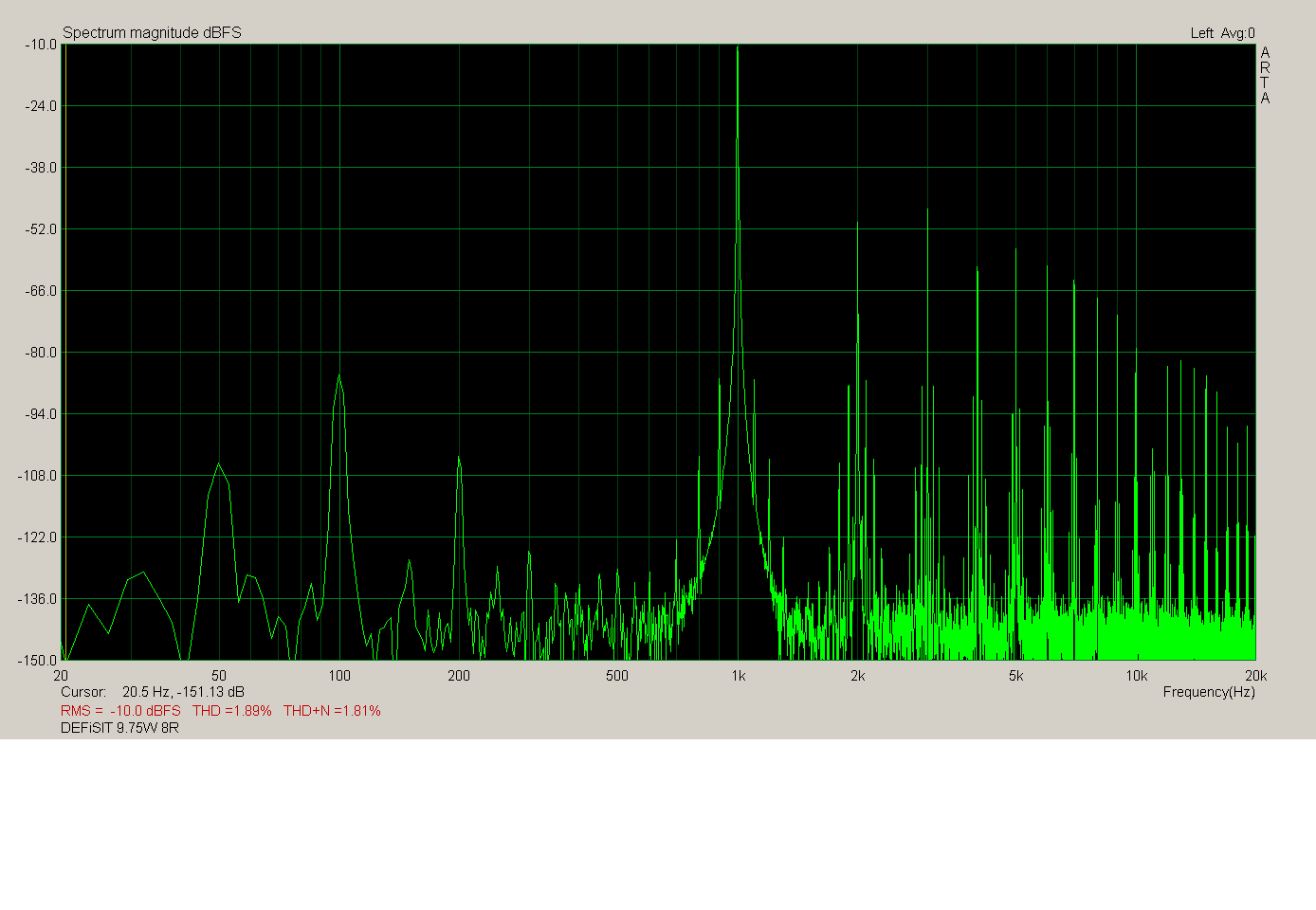

Zen Mod Napisano Avgust 8, 2018 Share #178 Napisano Avgust 8, 2018 i rezultat turanja na kanal je : (svaki graf na dnu ima napisano sta je; na 8 oma klipuje na 9.75W , na 4 oma klipuje na 18W..... cisto da znate zasto su ti grafovi tu ) Woland je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Avgust 8, 2018 Share #179 Napisano Avgust 8, 2018 zvanicna sema : (znam ja to i jednostavnije , ali necu ) Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Avgust 8, 2018 Share #180 Napisano Avgust 8, 2018 Zene povecao bi vrednost kondenzatora na cap multiplajeru sa 10uF na dosta vise da brujanje iz napajanja ne utice na ulazni deo. I stavio bi bar otpornik i kond na red sa 7805 i jos jedan otpornik na izlaz za opterecenje stabilizatora Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Avgust 8, 2018 Share #181 Napisano Avgust 8, 2018 hvala na sugestijama cascode su u pitanju , nisu cap multi , tako da je sve OK i sa 10uF Hall chipovi - svaki trosi minimum 10mA , tako da je pokrivena minimalna potrebna potrosnja 7805 ...... , rail je 22V5 tako da nije ni naponsku kriticno ..... disipacija je reda 400mW Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Avgust 8, 2018 Share #182 Napisano Avgust 8, 2018 ima li neka shema za nas neuke na ulazu bufer sa dva jfeta, pa onda trafo, pa SIT+IRFP mlooogo to komplikovano za ispratiti Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Avgust 8, 2018 Share #183 Napisano Avgust 8, 2018 neskore , i pored najbolje volje .......... pojednostaviti ne mogu al vidis da si skontao - buffer , autotrafo , izlazni stepen ako ti trebaju sitnija crevca , mislim da sam to pokrio u Babelfish M25 temama ....... bar u onoj na Big DiyA http://www.diyaudio.com/forums/pass-labs/325038-babelfish-m25-aka-m2-steroids-aka-m2-xa25-bstrd.html Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Avgust 8, 2018 Share #184 Napisano Avgust 8, 2018 ma ja bih nesto sto moze da se spoji point to point, vazdusno, za 5 min Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Avgust 8, 2018 Share #185 Napisano Avgust 8, 2018 imas one male i brze za napraviti ampove od M. Rothachera , sve je to isto kad malo proucis ........ u lokalu mozes da napravis prigusnicu i uzivaj a vec smo i objavljivali one skice za SE , common source amp - slika sa tabelom bas za THF51 meni nije bio cilj da napravim brzo i jednostavno i kuso ......... nego relativno jednostavno i najbolje sto moze , u okviru koncepta Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Avgust 8, 2018 Share #186 Napisano Avgust 8, 2018 ih, lako je tebi kada to znas u malom prstu mi ostali moramo primenjivati Resavsku skolu bilo bi dobro zvucno uporediti originalni Defisit sa ovom THF verzijom Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Avgust 8, 2018 Share #187 Napisano Avgust 8, 2018 32 minutes ago, Zen Mod said: cascode su u pitanju , nisu cap multi , tako da je sve OK i sa 10uF Pogresno. Kaskoda je kolo sa tranzistorom sa cijeg se kolektora skida signal a nalazi se iznad ulaznog tranzisotra. To na semi koju si nacrtao je obican zirator koji preko tog konda pegla napon na bazi tranzistora i preslikava ga na emiter. U diy krugovima cap multiplier se radi na identican nacin samo sto na emiter jos dodje kond. Samo da ispravim za one koj ne znaju da n eprepisuju gresku i naprave od interneta lutriju da li sam dobi o dobru informaciju ili ne. Bez ljutnje. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Avgust 8, 2018 Share #188 Napisano Avgust 8, 2018 dobro , onda je nevaljali zirator nemam mesta da popravim i stavim veci kond , pa ce ostati ovako nevaljalo Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Avgust 8, 2018 Share #189 Napisano Avgust 8, 2018 vidim da si editovao , pa da pojasnim u sirem smislu , kolo koje se koristi kao voltage umbrella se zove kaskoda nevezano odakle se uzima signal ....... mozes da natakaris cascodu na common source , common drain , common gate ....... prevedi to u bipolarce i ceve , isto je cista kaskoda ima naponsku referencu tako vezanu da na kontrolnoj elektrodi ima fluktuirajuci napon , a posledica toga je da elemenat koji se stiti vidi apsolutno konstantan napon napajanja recimo da bi ovo sto sam stavio kao kaskodu (voltage umbrella za male JFets ) bila cista kaskoda da sam spojio reference baza na izlaz folowera ..... ali zato nema potrebe , ai THD spectra koju ovako dobijam je onosto sam hteo da dobijem dakle , mozes da zoves neki deo kola ovako ili onako , ali primarna funkcija podsklopa ima veliku ulogu u tome kako ce se zvati cap multiplier nema referentni napon doveden na upravljajucu elektrodu , mada neke iteracije koriste relaksirajuci otpor sa iste , povezan na masu ....... ali taj otpor nikada ne sme da utice na karakteristiku floatinga upravljajuce elektrode tu je bitno koliko mikrofarada imas u bazi , u principu vise je bolje ...... dok kod voltage umbrella moras da vodis racuna o sijaset drugih stvari -RC konstanti svih podsklopova i finalnom ponasanju ceog uredjaja zato neki amp napravu BigBadaboom kad se pali , a neki ne napravi Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Avgust 8, 2018 Share #190 Napisano Avgust 8, 2018 Zen necu se vise mesati u tvoju temu ali napisao si neke greske a negde pobijas sebe u prethodnom postu. Navescu gde su pa koga interesuje nek trazi sam " cista kaskoda ima naponsku referencu tako vezanu da na kontrolnoj elektrodi ima fluktuirajuci napon " - suprotnosti " recimo da bi ovo sto sam stavio kao kaskodu bila cista kaskoda da sam spojio reference baza na izlaz folowera " - da sam ali nisam " cap multiplier nema referentni napon doveden na upravljajucu elektrodu , mada neke iteracije koriste relaksirajuci otpor sa iste " - upravo kako si i vezao samo sa malim kondom ti baza seta sa brumom napajanja umanjeno za otpornicku razdelu Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Avgust 8, 2018 Share #191 Napisano Avgust 8, 2018 ne branim ja tebi da se mesas , cilj foruma i jeste da se mesas (iz ispravnih pobuda) , ali procitaj sta sam napisao , bez pokusaja da ti budes u pravu ili ja da budem u pravu zna se sta je cista kaskoda , ja je nisam upotrebio zbog toga sto mi ne odgovara THD spectra buffera sa cistom kaskodom ; ovo je delitelj napona , ima ulogu kaskode i to modulisane ..... u tom smislu da je modulacija kaskode postignuta unatrag - JFet dobija modulacioni signal i za toliko i varira napon preko njega ....... cilj je bio ograniciti napon napajanja i disipaciju mislim da nemas problem da ono sto je u F3 iznad Lu tranzsitora zoves kaskodom , modulisanom , iako ni ono nije cista kaskoda semantika brate , rezultat je ono sto je bitno neka se zove kisobran , sta me briga Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Avgust 8, 2018 Share #192 Napisano Avgust 8, 2018 7 minutes ago, Impuls said: Zen necu se vise mesati u tvoju temu ali napisao si neke greske a negde pobijas sebe u prethodnom postu. Navescu gde su pa koga interesuje nek trazi sam " cista kaskoda ima naponsku referencu tako vezanu da na kontrolnoj elektrodi ima fluktuirajuci napon " - suprotnosti " recimo da bi ovo sto sam stavio kao kaskodu bila cista kaskoda da sam spojio reference baza na izlaz folowera " - da sam ali nisam " cap multiplier nema referentni napon doveden na upravljajucu elektrodu , mada neke iteracije koriste relaksirajuci otpor sa iste " - upravo kako si i vezao samo sa malim kondom ti baza seta sa brumom napajanja umanjeno za otpornicku razdelu mrzi me da taksativno ispravljam ili navodim ....... verovatno se nisam dovoljno nategnuo da natipkam dovoljno tacno ; mislim - dozvoli mi tu slobodu da ja znam sta je prava kaskoda, sta je modulisana , sta je cap multiplier elem , da ne potezem poglavlja iz knjiga - trud i iseci i postovati ovde , dovoljna referenca sta je kaskoda : http://www.firstwatt.com/pdf/art_cas_amp.pdf Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Avgust 8, 2018 Share #193 Napisano Avgust 8, 2018 Razumem sta si dobio ali sve dok ti brum na plus i minus grani identican. Ukoliko brum bude razlicin iz bilo kog razloga imaces na signalu taj signal. Veza tranzistor akao si uradio radi da na emiteru BD imas oslabljen brum proporcionalno otpornicima na bazi. Takav signal dolazi na drejn jfeta. Sve dok i donja strana ima identican brum na trafou ces bez signala imati nulu. Ukoliko postoji razlika u brumu donje i gornje grane preslikace se na izlaz prema trafou i pojacati 4 puta na trafou. Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Avgust 8, 2018 Share #194 Napisano Avgust 8, 2018 Ono o cemu bi jos razmislio na tvom mestu da ulaz ide preko konda a korisnik po zelji da ga prespoji. Jednosmerni napon iz prikljucenog izvora ce se preneti na sprezni trafo i drzati ga pod jednosmernom strujom. Time ce se poremetiti THD. Ne mozes korisnika takvog ampa usloviti da ima savrsen preamp, treba preduprediti taj problem. I mislim da je Silmic posle trafoa pogresno polarisan Da li si probao da ti PC817 vise puta spaja 3300uF kad mu proradi strujna zastita i da ostane ziv? Jeste na njemu samo 0,6V ali bih ipak stavio bar 100 oma da ogranici struju kroz optokapler Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Avgust 8, 2018 Share #195 Napisano Avgust 8, 2018 11 minutes ago, Zen Mod said: dozvoli mi tu slobodu da ja znam sta je prava kaskoda, sta je modulisana , sta je cap multiplier Znam da znas ali mnogi citaju greske po netu i onda dodje do rasprave. Bar zbog clanova koji uce treba napisati ispravno Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Avgust 8, 2018 Share #196 Napisano Avgust 8, 2018 sto se tice konda na ulazu - neka se edukuju sto se tice filtracije baze BD tranzistora , dobri su do 1.5Hz , nize od toga postaje kriticno sto se tice kaskode , i tu neka se edukuju ; za mene ima efekat modulisane kaskode sad da razglabamo sta je conventional cascode (fixni prednapon) , enhanced cascode (Hawksford) , modulated cascode (tih ima bar 6 po raznim podelama ) ...... opet - efekat je bitan , ime nije ; ko hoce vise da nauci , proucice knjig estarostavne Link to comment Podeli na ovim sajtovima More sharing options...

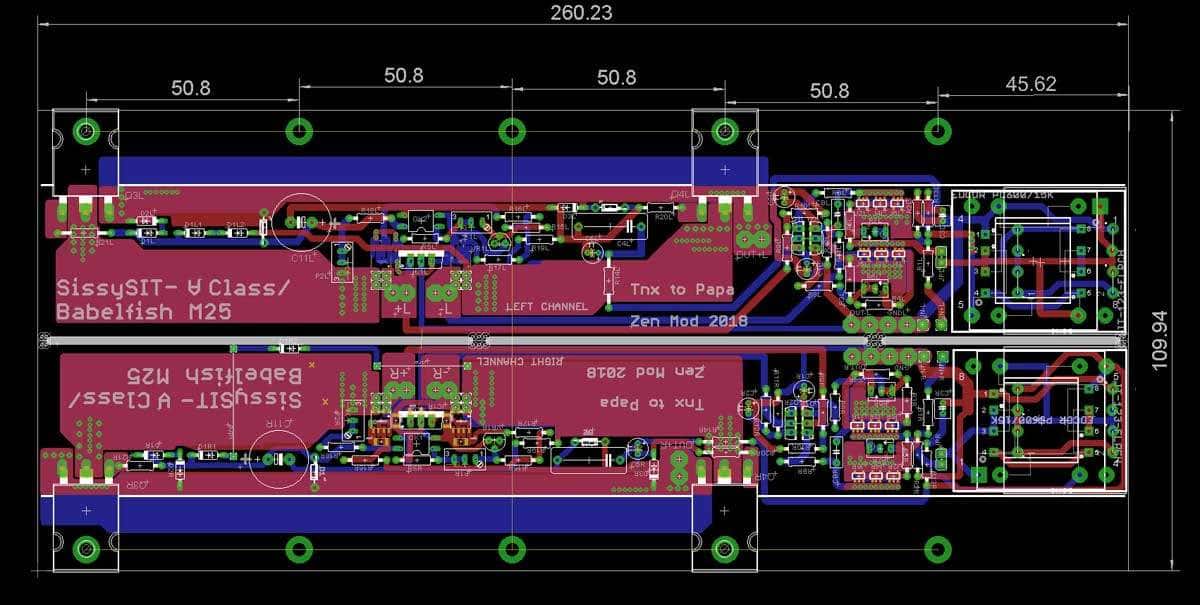

Zen Mod Napisano Avgust 9, 2018 Share #197 Napisano Avgust 9, 2018 za Wolija , SissySIT , ∀ Class amp Beli, Woland, Doktor and 3 ostalih je reagovao/la na ovo 6 Link to comment Podeli na ovim sajtovima More sharing options...
Woland Napisano Avgust 9, 2018 Autor Share #198 Napisano Avgust 9, 2018 čist hipsteraj, baš pripadajuće Link to comment Podeli na ovim sajtovima More sharing options...
