Osvezavanje skretnice

Preporučeni Komentari

Hvala Zene.

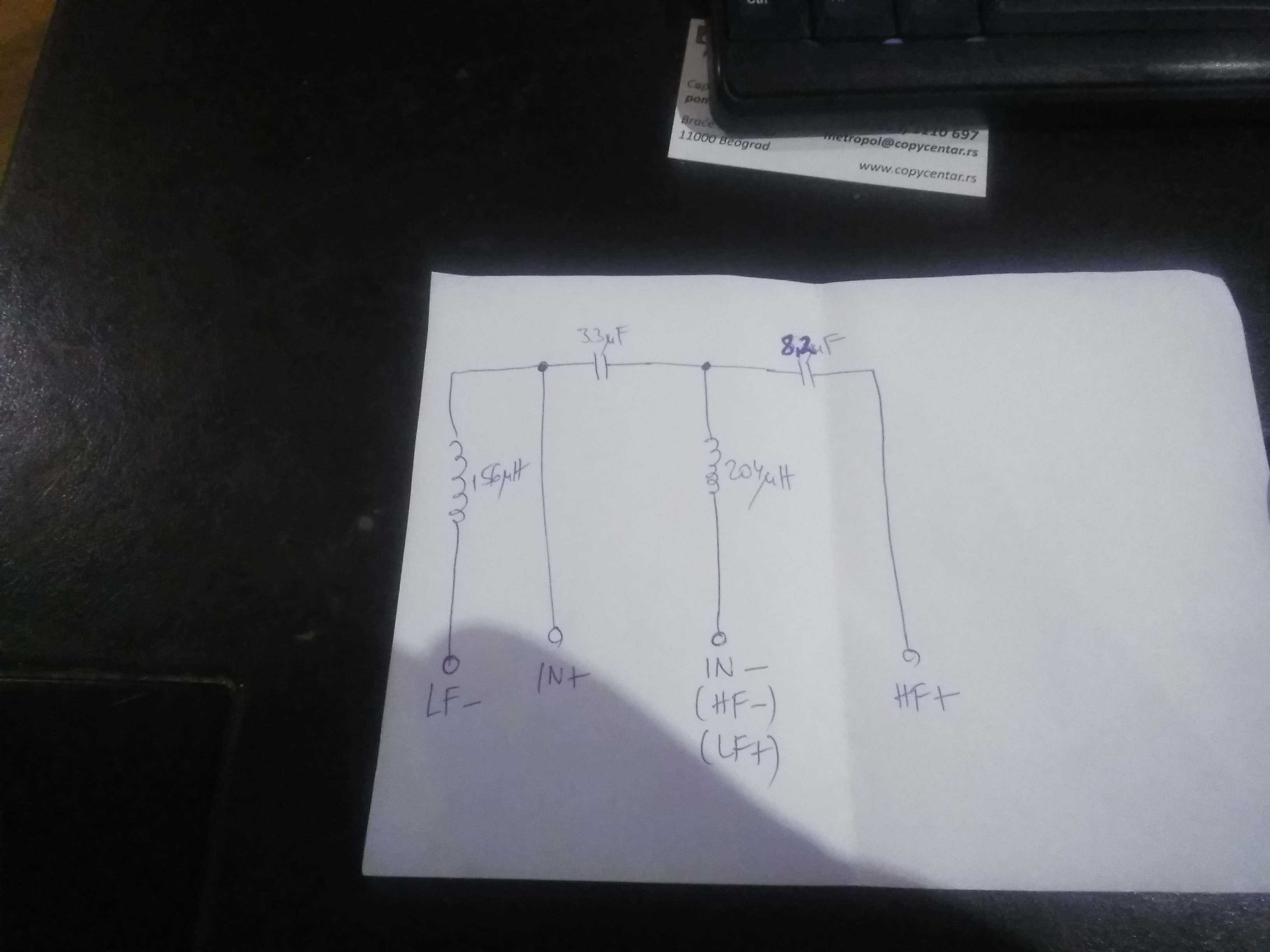

Jasno praktično i efektno. Ionako mi se nisu dopale skretnice na prvi pogled. Menjaću ih onda sigurno. Ne mogu ni šemu da nadjem, kako da ih crtam. Javljaju mi se kao kroz maglu slike koje si postavljao sa skretnicama na špepločama i ekserčićima beše, ako me sećanje dobro služi. Ako mogu da te zamolim za sliku da se potsetim kako to izgleda. A i to slaganje kondova nisam nikad video kako izgleda:(

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, dejanco32 said:

dok sam skidao skretnice nisam primetio da ima).

Ima sigurno dampinga, nego ga china girl nabila u ćošak da joj ne smeta dok radi. Tako je bilo kad sam otvorio Wharfedale Diamond 9.1.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
46 minutes ago, mutayu said:

Kondenzatore slazes i vezujes paralelno i sabiras im vrednosti.


Mogu i da se naslažu jedan na drugi blok i međusobno zalepe, kao na slici sa skretnicama.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

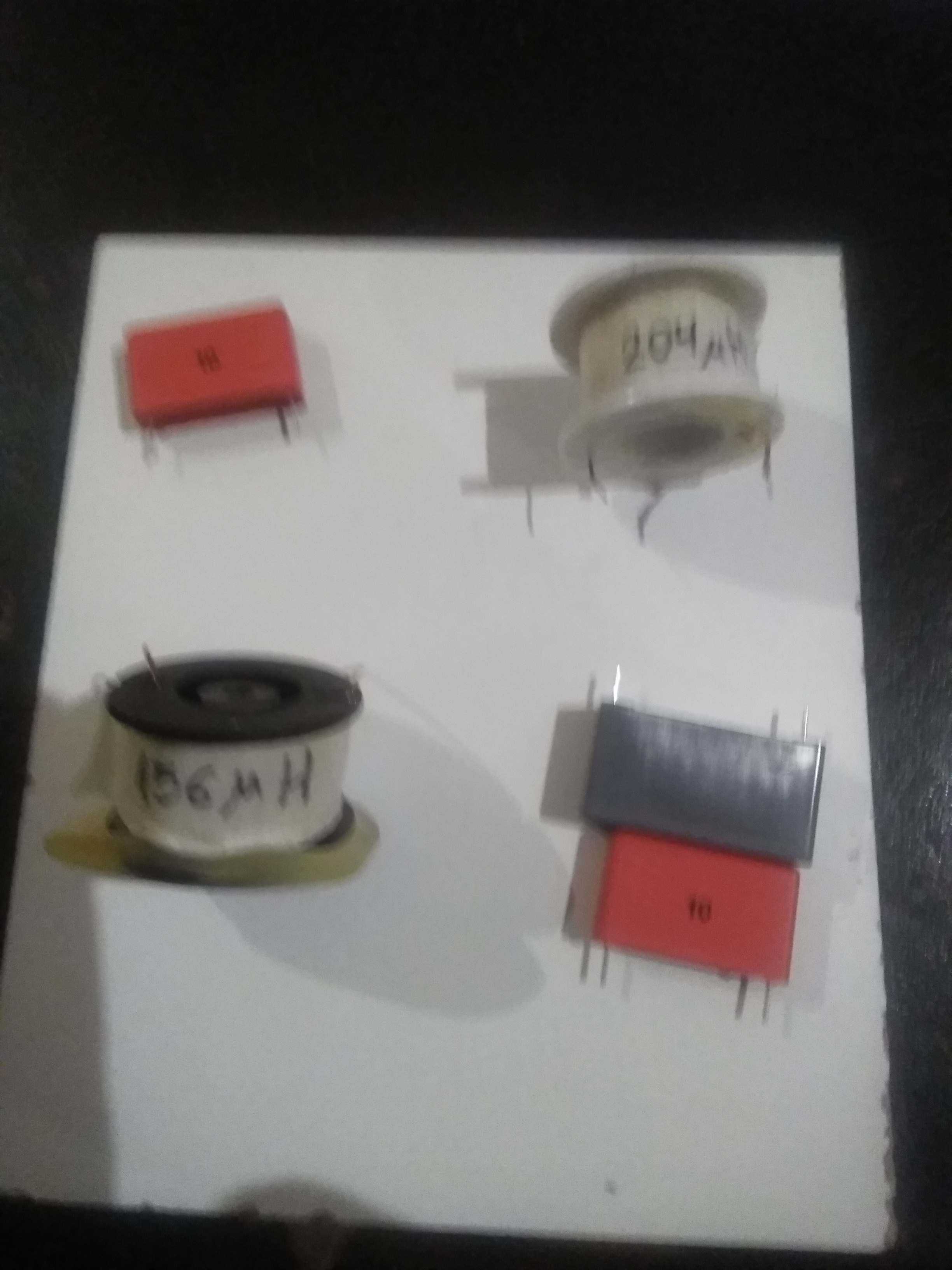

Dok se čekaju kondenzatori. Nakon teške i radikalne odluke da se   menjanju skretnice,evo jedne isečene na jednoj od jedine dve daske koje nadjoh u kući.


E sad pitanja kako rasporediti elemente tj ima li to uticaja na zvuk  da nešto ne poremetim. Da li ispoštovati konstruktora pa ih samo raširiti a zadržati postojeći raspored (kao  zum out na kompjuteru) sa pomeranjem L2 kalema, ili pak rasporediti ih drugačiji racionalniji način za koji ja ne znam, ili to nema baš neke veze.

Što se kondova tiče. Pošto sad dobijam na manevarskom prostoru dimenzije nisu bile bitne.

 Našao u MG elektroniku za:

C1  tačne vrednosti 3,3 uF uzeo i crvene četvrstarte i valjkaste po 2 pa ćemo videti koji bolje sviraju.

Za C2 8,2 uF sam se namučio sa kombinatorikom kao na slagalici kod Milke Canić.:eek: Na kraju uzeo 4,7uF četvrtaste pa ću ih kobinovati sa 3,3uF valjcima ili četvrtasti. Ukupno jednako 8 ono zarez 2 valjda i nije toliko bitno.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
56 minutes ago, dejanco32 said:

Ukupno jednako 8 ono zarez 2 valjda i nije toliko bitno.

To nije toliko bitno, 5% je 0.4uF. Mnogo je bitnije da ti neko premeri sve kapacitete. A ne bi bilo loše premeriti i induktivitete zavojnica i omski otpor.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

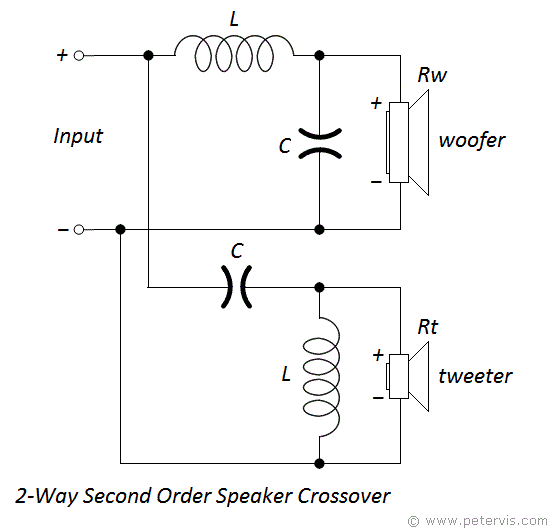

Trebalo bi da bude ovakva skretnica, veći kalem i kondenzator na basu, manji na visokotoncu. Mora se proveriti naravno. Na ovoj šemi nije dobro označeno, visokotonac treba da ima obrnut polaritet.


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ok to mi je jasno. I znam da treba da ispoštujem ovaj odnos sa slike izmedju kalemova, nego sam mislio da li je bitan i medjusobni odnos drugih komponenti, kondova medjusobno  i kondova i  kalemova,  redjam proizvoljno ili kako je na pločici. Takodje mi je čudno što nema otpornika da nisu možda na drajverima?


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
53 minutes ago, dejanco32 said:

što nema otpornika

Nije obavezno da ih ima ako su usklađene osetljivosti midbasa i visokotonca, čak šta više, bolje da ih nema.

Što se tiče kalemova, sad je po slici 4 a ti stavi po slici 6.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
15 hours ago, dejanco32 said:

da li je bitan i medjusobni odnos drugih komponenti, kondova medjusobno  i kondova i  kalemova

Upravo odlicno pitanje.

Jedino je kalem komponenta koja svoju osobinu induktivnosti definise  formiranjem alektromagnetnog polja. Postavljanjem predmeta, a narocito materijala koji deformisu magnetno polje kalema, utice na induktivnost, kao sto i dva kalema medjusobno mogu jedan drugome da kvare posao.

U otvoru kalema je najveca koncentracija polja, okolo je rasuto polje pa je dramaticno manji uticaj.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

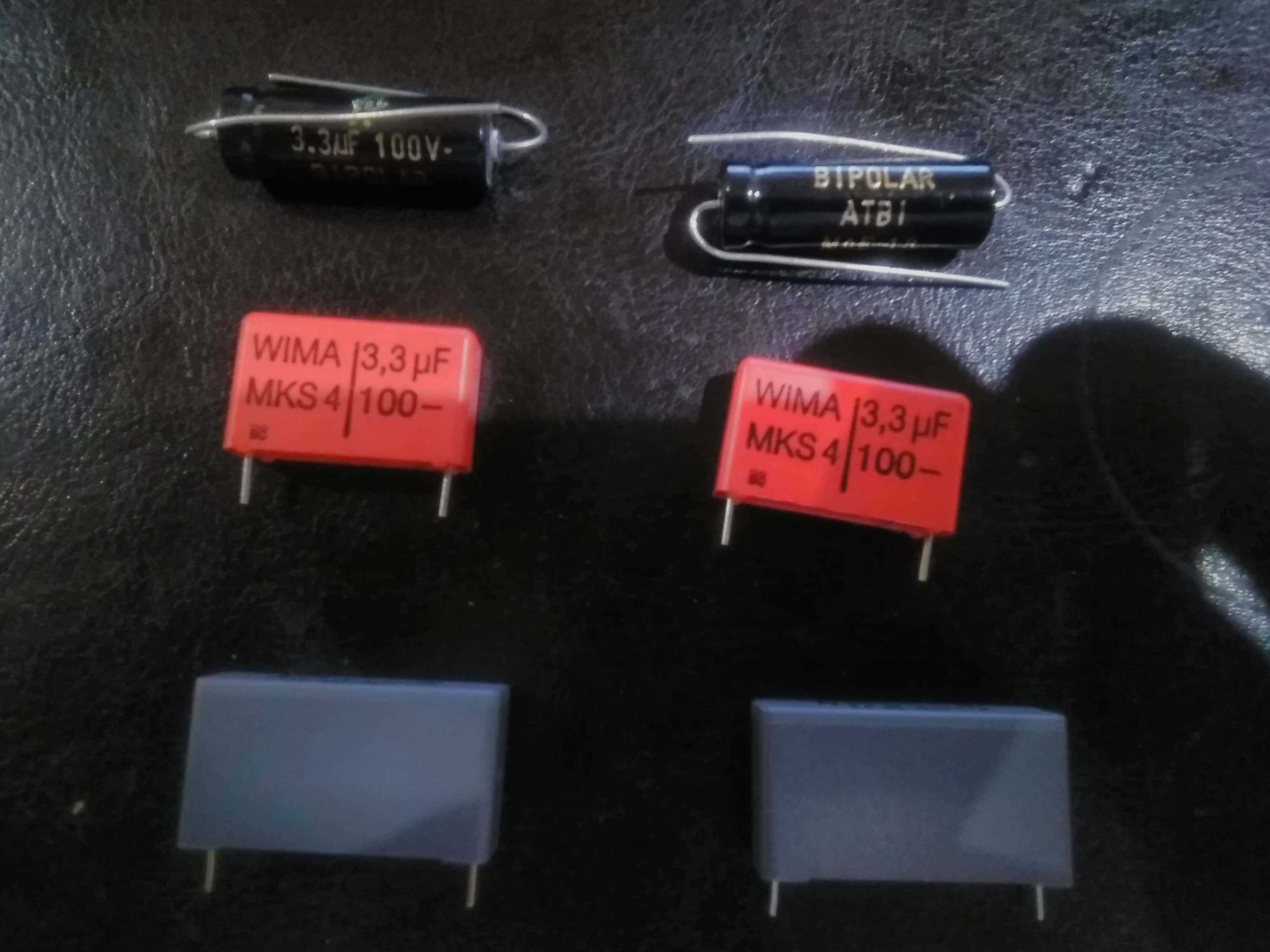

Evo pristigla i prva nabaka. Pre slanja obavestili me da nema crvene Wime od 4,7uF. Pristao sam na ponudjenu zamenu sivi AV R60 MKT , 4,7uF 100V. Nadam se da pasuju. Nastvljam sa projektom, vežbovno -školski zvučnici, dalje ako uspem da se ispetljam iz ovih zanatskih radova, nadam se da ću isterati do kraja. Pa ondak ponovo u mirnije teoretske vode:rolleyes:




Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
17 minutes ago, ManicP said:

Bolje neg ono u skretnicama... ...vozi i ne sikiraj se puno.

Jeste bolje, ali kad već radi nove skretnice ima jeftino i Wima PP i Phillips MKC.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Više sam se fokusirao na nalaženje tačnih vrednosti da izbegnem budženje i da bude kupljeno od jednom u istoj nabavci. Video sam marku WIMA za blok i to mi  bilo dovoljno da ne obratim pažnju. Eto platih školu.

Mogu li ovi?

https://www.mikroprinc.com/sr/proizvod/cmkp-33uf275vac-x2-rm275-kondenzator

Imaju i 4,7uF, ai blizu su mi mogu lično da odem.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, dejanco32 said:

Više sam se fokusirao na nalaženje tačnih vrednosti da izbegnem budženje i da bude kupljeno od jednom u istoj nabavci. Video sam marku WIMA za blok i to mi  bilo dovoljno da ne obratim pažnju. Eto platih školu.

Mogu li ovi?

https://www.mikroprinc.com/sr/proizvod/cmkp-33uf275vac-x2-rm275-kondenzator

Imaju i 4,7uF, ai blizu su mi mogu lično da odem.

Te sam probao, imam par komada. Sa njima je problem što svi koje sam merio imaju oko 10% manji kapacitet nego što piše i po meni ne daju naročito dobar zvuk. Mogu da ti preporučim Wima polipropilene u Kelco (MKP-X2), dobar zvuk i tačan kapacitet samo su nešto veći od tih fizički. Iskombinuj od manjih vrednosti, nemaju većih od 2,2uF, ponekad ima i od 3,3uF Pošto su i skuplji, odluči sam.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
