2 x 813 Push-Pull

[BANAT]

To je tacno , faktor ispune prozora jezgra bakrom (navojima) se tako pogorsava kada se tako mota u sekcijama ,



To sa` kink` efektom kod tetroda je dosta dobro opisano ovde , http://www.r-type.org/articles/art-123d.htm



Recimo ono sto je bitno za THD faktor kod 2x 813 u PP je da su RG2 radni otpornici relativno male vrednosti , reda ne vise od 50-ohma , a da je 0,75KV B+G2 linija `trvda` i `cista` , sto sa dobro dizajniranim ispravljacem nije tesko postici ,



OK je za kalkulaciju , pa da sutra uporedimo i da vidimo sta je dalje za ciniti



BTW , ovaj link je dosta interesantan ali nije bash puno relevantan za ovaj topic , najvise iz razloga sto je taj covek napravio instrumentalno 1KW pojacalo koristeci 4 X 813 cevke , ali ipak ima tu i korisnih i donekle relevantnih stvari za videti ,http://www.chambonino.com/construct/const9.html

[draskone]

To je tacno , faktor ispune prozora jezgra bakrom (navojima) se tako pogorsava kada se tako mota u sekcijama ,



To sa` kink` efektom kod tetroda je dosta dobro opisano ovde , http://www.r-type.org/articles/art-123d.htm



Recimo ono sto je bitno za THD faktor kod 2x 813 u PP je da su RG2 radni otpornici relativno male vrednosti , reda ne vise od 50-ohma , a da je 0,75KV B+G2 linija `trvda` i `cista` , sto sa dobro dizajniranim ispravljacem nije tesko postici ,



OK je za kalkulaciju , pa da sutra uporedimo i da vidimo sta je dalje za ciniti



BTW , ovaj link je dosta interesantan ali nije bash puno relevantan za ovaj topic , najvise iz razloga sto je taj covek napravio instrumentalno 1KW pojacalo koristeci 4 X 813 cevke , ali ipak ima tu i korisnih i donekle relevantnih stvari za videti ,http://www.chambonino.com/construct/const9.ht



Jeste zanimljiva sema, ali to vec ide u prekidacki rad sigurno bez obzira sto katalog predvidja mirnu struju. Na 9300oma vece je izoblicenje, ali i snaga moze se svirati gitara ili pevati neko ko nije BAS ili nizi bariton. Frekventno je sigurno usko, ali malo klipinga i izoblicenja nije na odmet pogotovo na gitari. Kako se ono kaze muzicarsko pojacalo je njhov instriument a ne high end amp. Moje misljenje je ti se drzi manjih THD a samim tim zbog dovoljno velikog RLa bice i dinamike i basa pa se moze slusati i uzivati.

[draskone]



To je tacno , faktor ispune prozora jezgra bakrom (navojima) se tako pogorsava kada se tako mota u sekcijama ,



To sa` kink` efektom kod tetroda je dosta dobro opisano ovde , http://www.r-type.org/articles/art-123d.htm



Recimo ono sto je bitno za THD faktor kod 2x 813 u PP je da su RG2 radni otpornici relativno male vrednosti , reda ne vise od 50-ohma , a da je 0,75KV B+G2 linija `trvda` i `cista` , sto sa dobro dizajniranim ispravljacem nije tesko postici ,



OK je za kalkulaciju , pa da sutra uporedimo i da vidimo sta je dalje za ciniti



BTW , ovaj link je dosta interesantan ali nije bash puno relevantan za ovaj topic , najvise iz razloga sto je taj covek napravio instrumentalno 1KW pojacalo koristeci 4 X 813 cevke , ali ipak ima tu i korisnih i donekle relevantnih stvari za videti ,http://www.chambonino.com/construct/const9.ht



Jeste zanimljiva sema, ali to vec ide u prekidacki rad sigurno bez obzira sto katalog predvidja mirnu struju. Na 9300oma vece je izoblicenje, ali i snaga moze se svirati gitara ili pevati neko ko nije BAS ili nizi bariton. Frekventno je sigurno usko, ali malo klipinga i izoblicenja nije na odmet pogotovo na gitari. Kako se ono kaze muzicarsko pojacalo je njhov instriument a ne high end amp. Moje misljenje je ti se drzi manjih THD a samim tim zbog dovoljno velikog RLa bice i dinamike i basa pa se moze slusati i uzivati.



Jeste zanimljiva sema, ali to vec ide u prekidacki rad sigurno bez obzira sto katalog predvidja mirnu struju. Na 9300oma vece je izoblicenje, ali i snaga moze se svirati gitara ili pevati neko ko nije BAS ili nizi bariton. Frekventno je sigurno usko, ali malo klipinga i izoblicenja nije na odmet pogotovo na gitari. Kako se ono kaze muzicarsko pojacalo je njhov instriument a ne high end amp. Moje misljenje je ti se drzi manjih THD a samim tim zbog dovoljno velikog RLa bice i dinamike i basa pa se moze slusati i uzivati.

[draskone]

Jeste zanimljiva sema, ali to vec ide u prekidacki rad sigurno bez obzira sto katalog predvidja mirnu struju. Na 9300oma vece je izoblicenje, ali i snaga moze se svirati gitara ili pevati neko ko nije BAS ili nizi bariton. Frekventno je sigurno usko, ali malo klipinga i izoblicenja nije na odmet pogotovo na gitari. Kako se ono kaze muzicarsko pojacalo je njhov instriument a ne high end amp. Moje misljenje je ti se drzi manjih THD a samim tim zbog dovoljno velikog RLa bice i dinamike i basa pa se moze slusati i uzivati.

Jos me drzi grip upadam sa odgovorom u tvoj  post.

[BANAT]

Jeste zanimljiva sema, ali to vec ide u prekidacki rad sigurno bez obzira sto katalog predvidja mirnu struju. Na 9300oma vece je izoblicenje, ali i snaga moze se svirati gitara ili pevati neko ko nije BAS ili nizi bariton. Frekventno je sigurno usko, ali malo klipinga i izoblicenja nije na odmet pogotovo na gitari. Kako se ono kaze muzicarsko pojacalo je njhov instriument a ne high end amp. Moje misljenje je ti se drzi manjih THD a samim tim zbog dovoljno velikog RLa bice i dinamike i basa pa se moze slusati i uzivati.



Licno taj 1KW vidim kao neku extra snaznu iteraciju Marshall gitarskih pojacala , mnogo toga je vrlo slicno , ali koliko stabilno to radi sa  RG1=220K ne znam , iz razloga sto svi proizvodjaci 813-ce jasno sugerisu RG1 max=30K ,

isto mislim da je i taj `stacked` ili `na sprat`  B+ ispravljac malo lose izabran , imao sam prilike jednom da slican visoko naponski ispravljac preuredim na klasican grec sa srednjim izvodom sekundara spojenog kao sa moje seme i  pozitivna razlika je bila odmah bila ogromna , bez bruma i suma vise ....

Licno ne bih da pravim neko `high-end` cevno pojacalo , ali da bude zvucno dobro svakako , pogotovu u bass spektru

[draskone]

Licno taj 1KW vidim kao neku extra snaznu iteraciju Marshall gitarskih pojacala , mnogo toga je vrlo slicno , ali koliko stabilno to radi sa  RG1=220K ne znam , iz razloga sto svi proizvodjaci 813-ce jasno sugerisu RG1 max=30K ,

isto mislim da je i taj `stacked` ili `na sprat`  B+ ispravljac malo lose izabran , imao sam prilike jednom da slican visoko naponski ispravljac preuredim na klasican grec sa srednjim izvodom sekundara spojenog kao sa moje seme i  pozitivna razlika je bila odmah bila ogromna , bez bruma i suma vise ....

Licno ne bih da pravim neko `high-end` cevno pojacalo , ali da bude zvucno dobro svakako , pogotovu u bass spektru

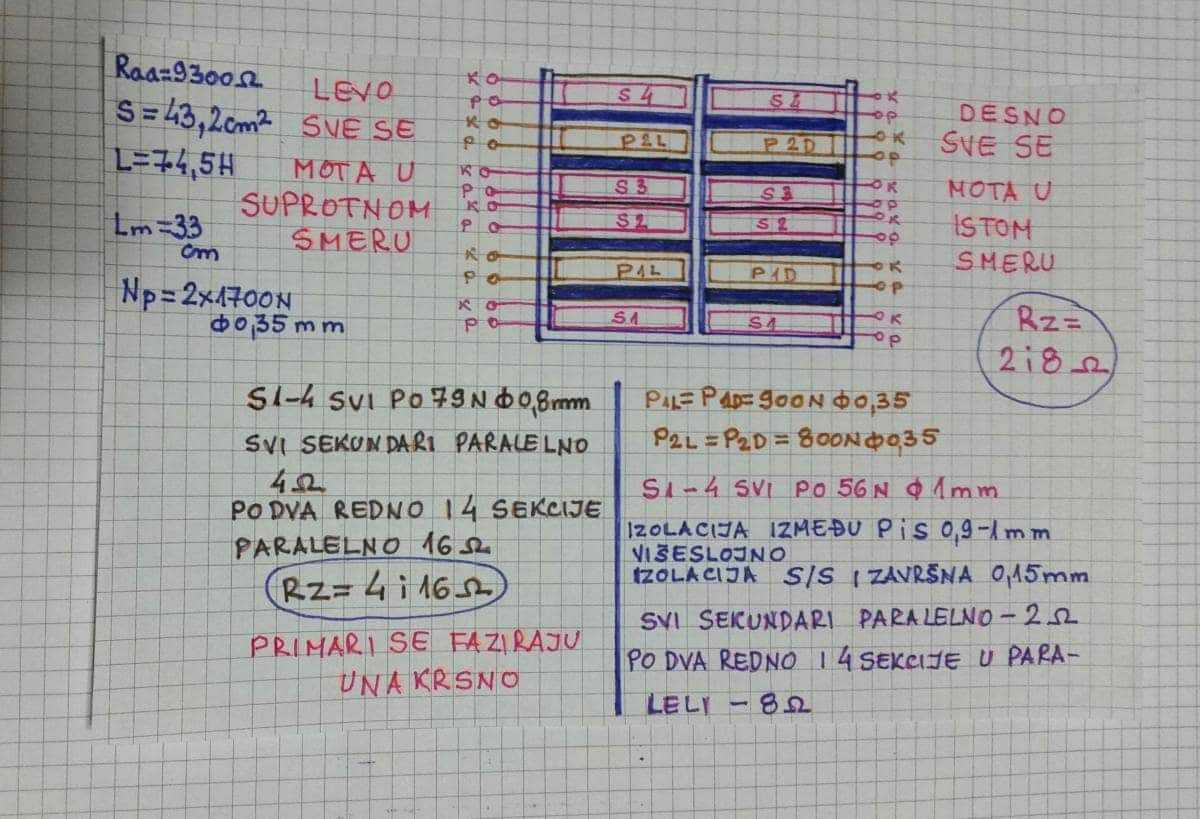

Ovo je trafo izracunat combine methode Turman i jos po nesto. Sve 4 impedanse tesko je izvodljivo, biraj 2 i 8 oma ili 4 i 16 oma.  Ja cu da ti izracunam i sve 4 impedanse., ali bice ili mnogo praznina u motanju ili mnogo izvoda, a to povecava rizike, ali nije mi tesko. Raspored paketa (sema) ostaje ista samo se sekundari razlicito motaju i vezuju.

[BANAT]

Mali pomak posle dugo godina ...

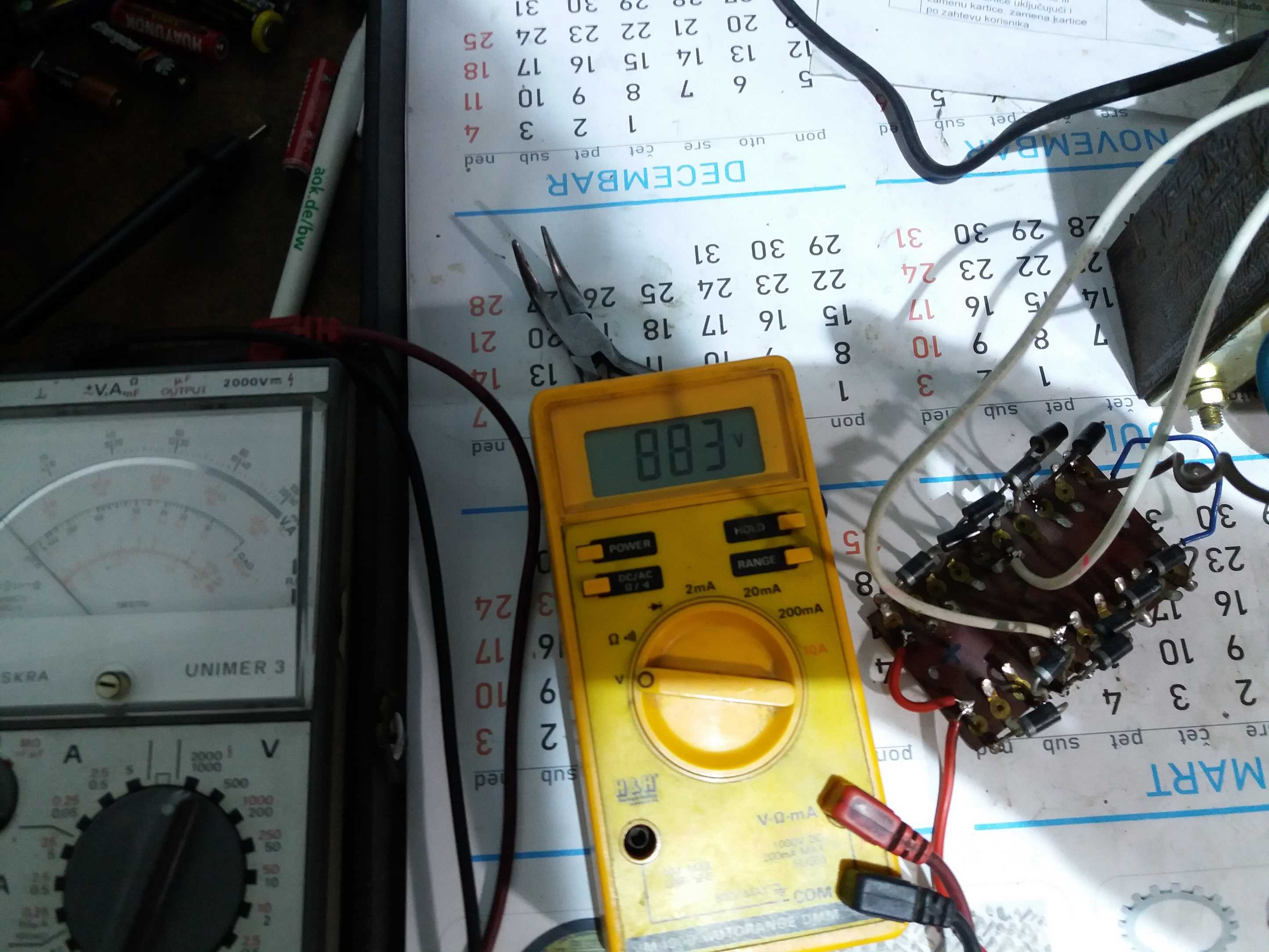

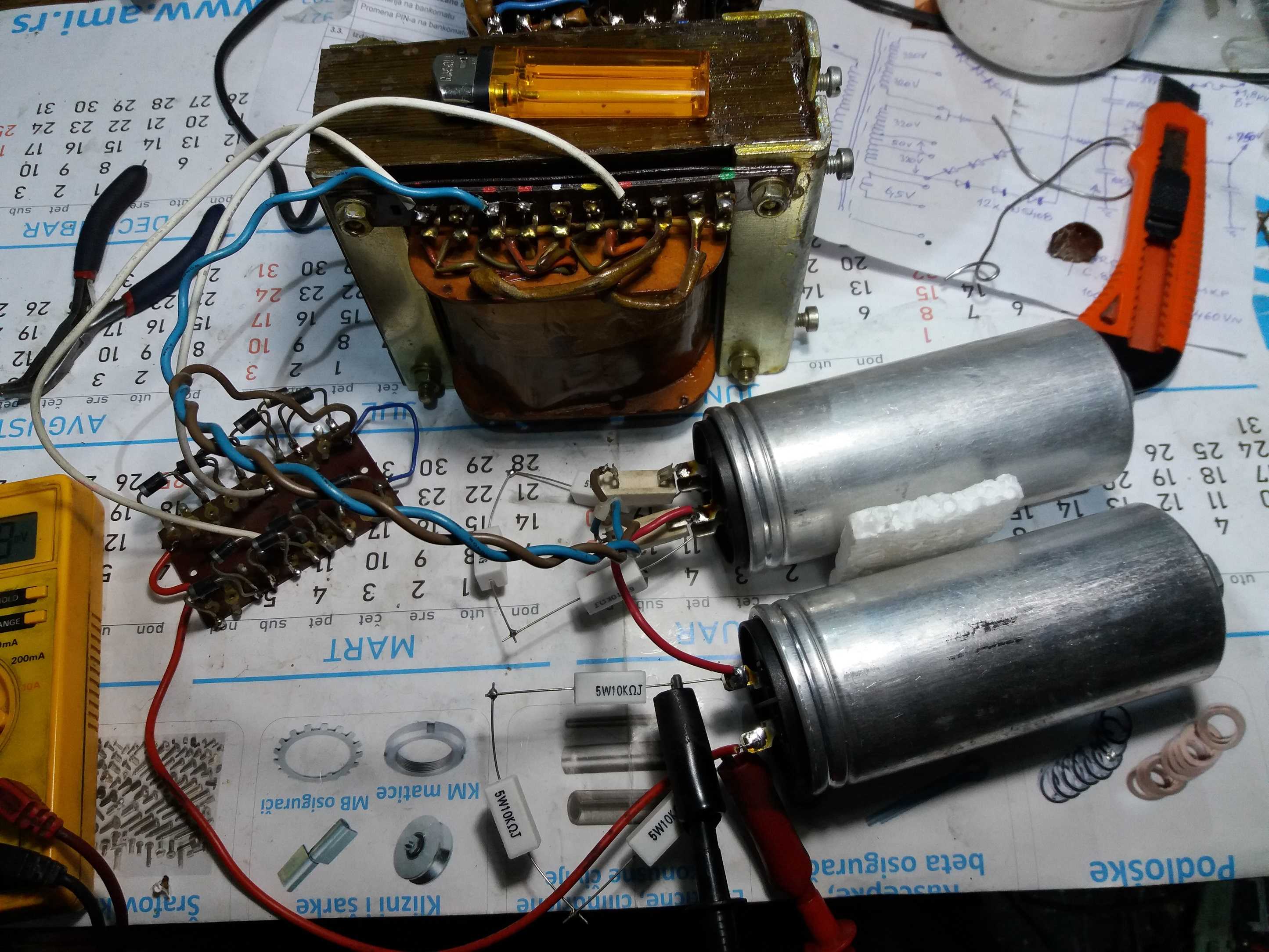

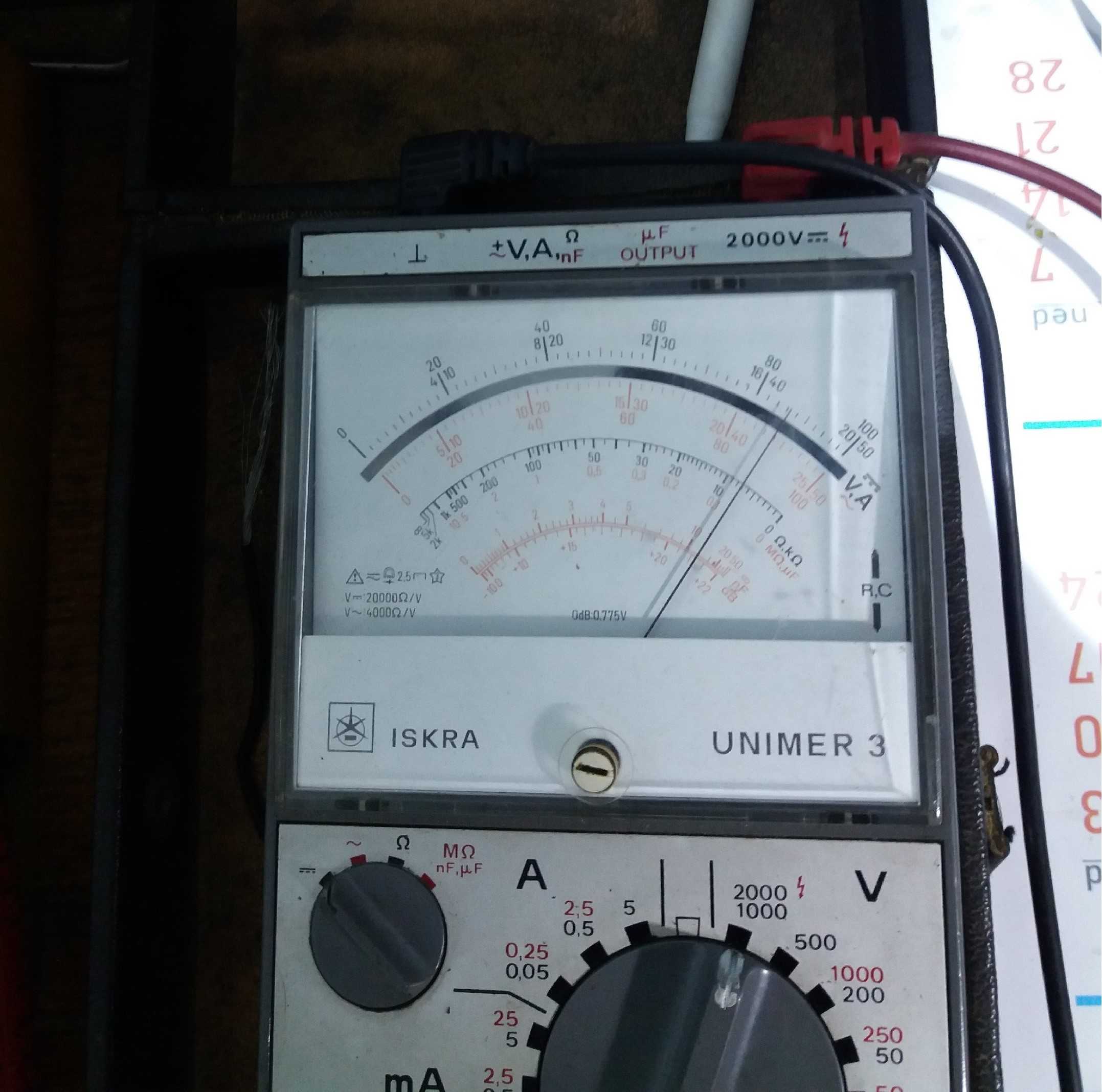

danas sam provizorno spojio visokonaponski ispravljac kao sto je na prilozenoj semi ali bez jos dva dodatna filterska  100uF MKP bloka , sve je proradilo iz prve i rezultati su da je dobijen mereni napon na B+ anodnoj liniji =+1776V , odnosno +883V na srednjoj liniji koja ce da napaja G2 od 813 kao i ostale podsklopove , ima i slika merenja sa Unimer 3 instrumentom u postavljenom mernom polozaju =2000 V , jer digitalac meri samo do 1000V ,

kada otkacim bleeder otpornike (6x10K/5W) tada napon skace na  blizu oko + 1900V ,

ono sto je pitanje za vas sve kolegione je da li je neko imao iskustva sa ovakvim MKP blokovima ?

, u ovom spoju nije doslo do njihovog proboja i primetio sam da oni izvaredno drze punjenje cak i posle nekoliko desetina minuta nakon iskljucenja ispravljaca iz mreze , po tom pitanju neuporedivo su bolji od klasicnih elektrolitskih kondenzatora ,

btw , iz prakse znam da dobri i kvalitetni MKP blokovi obicno trpe 2X visi DC napon u odnosu na propisan max. AC napon , sto je u ovom slucaju 450VAC x 2 =900VDC , odnosno na samoj su granici ali vidim da rade i trpe to opterecenje bez da se greju ili da pokazuju znake pocetka proboja .

[BANAT]

,

Izmenjeno Jul 7, 2023 od BANAT

[BANAT]

,

[BANAT]

Inace je mrezni trafo Iskra snage oko 800-1000W iz 300W Iskra razglasa koji je imao 6xEL34 u izlazu sa oko 800V B+ , sto ce uz neke sitne korekcije 100% da zadovolji potrebe za ovaj projekat pojacala , pogotovu sto ima serijski ubacen elektrostaticki oklop izmedju primara i sekundara .

Izmenjeno Jul 7, 2023 od BANAT

[zerowaf]

Majstorišeš na najjače!

Sama esencija DIY: Ezoterija, nedostupna na policama dilera, sa daškom minulih vremena i začinjena entuzijazmom.

Nemam nijedan odgovor na tvoja pitanja nego pišem da znaš da netko čita i prati.

[igorp974]

Što se tiče MKP kondova, trebalo bi da ih ima na KP, čovek iz Temerina. Mislim da su 40uF i 1100V, cena i više nego prihvatljiva...

[BANAT]

36 minutes ago, igorp974 said:

Što se tiče MKP kondova, trebalo bi da ih ima na KP, čovek iz Temerina. Mislim da su 40uF i 1100V, cena i više nego prihvatljiva...

Znam za tu ponudu na K/P i to je odlicna ponuda koju cu da iskoristim , mislim da cu kod ovog pojacala ceo ispravljac/napojni stepen da napravim bas samo sa MKP blokovima  , 4 komada od 100uF da peglaju glavne B+ linije slicno kao sto sam  nacrtao na semi jer vidim da trpe odlicno oko 900Vdc napona , a imam ih dovoljno novih i neupotrebljavanih ,

ono sto je izuzetno bitno kod tih MKP kondenzatora je da se izuzetno dobro izoluju od mase odnosno metalne sasije pojacala !!! , pogotovu je bitno da budu dobro izolovani od moguceg dodira prstima !!! , jer citajuci njihove karakteristike Arcotronics ih limituje na 2000VDC izmedju bilo kog od dva izvoda i same cilindricne aluminijumske mase kondenzatora ,

sad obzirom da ce `gornja` dva kondenzatora koja stoje na B+ liniji anodnog napajanja da budu na potencijalu od oko 1800VDC u odnosu na masu/sasiju pojacala onda tu stvarno nema mesta bilo kakvoj slucajnosti ,

btw , ono sto mi je za ovaj projekat bitnije je da opet nabavim jos po neka kvalitetna postolja za 813 lampe , nesto malo mi je ipak ostalo ali nedovoljno ...

[BANAT]

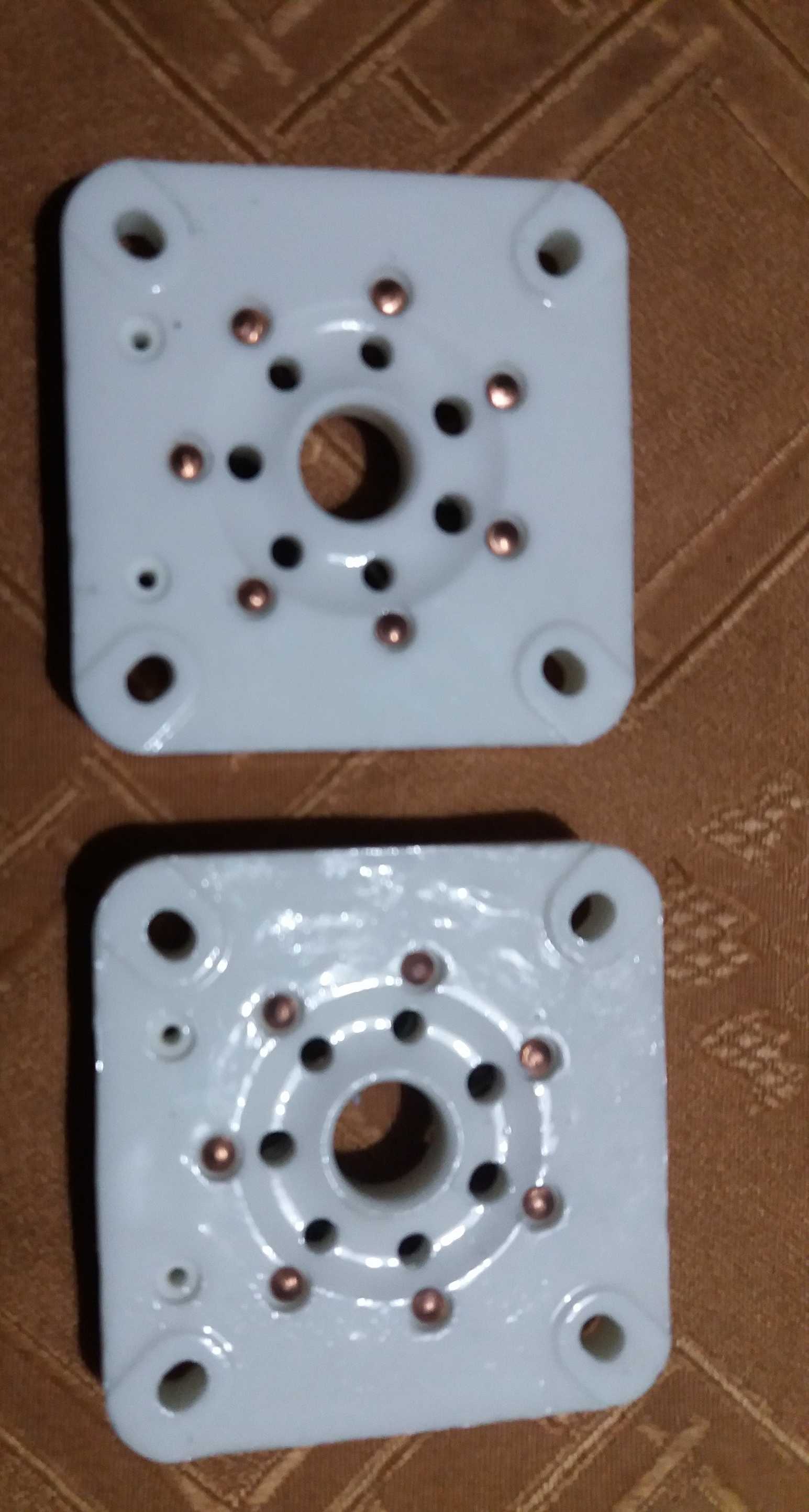

Zahvaljujuci Srednje-talasnim starim kolegionima Romeo i Rambu pristigla su mi par novih postolja za 813 -ce .
