Popodnevna zabava - ACA

[Fukushima]

[Aleks]

Hvala



Ako nije tajna, koje su dimenzije hladnjaka ?



Ukupno je 4 hladnjaka, 2 po kanalu, gornja ploča je ujedno i hladnjak dim. 20x10x1.8cm, a za njega sa strane pastom spregnut fisher SK47/75 (20x7.5x4) i to se sada greje daleko manje.. u prvoj verziji bez ovih sa strane je pištao od toplote, pa se moralo gasiti nakon max sat vremena slušanja...



Iznutra:





Slušalice out još nisam isprobao, tu treba menjati polaritet na samim sluškama jer amp okreće fazu (ili nekako softverski na kompu, ne znam postoji li takvo rešenje).

Ili ako je balanced dac out, uzeti signal sa - i mase.

[Spachek]

Svaka cast, stvarno lepo izgleda. Koliki su ukupni troskovi bili za komponente, izradu i majstorske ruke? Pretpostavka kada bi pravio za nekoga?

Sent from my GT-I9305 using Tapatalk

[pakonja]

Odlicno... Dao si mi ideju kako da ubijem zimske dane dok smisljam kutije koje cu da pravim... sin mi se zove Aleksandar (ACA) tako da cu napraviti ovo pojacalce za njega

[Aleks]

Svaka cast, stvarno lepo izgleda. Koliki su ukupni troskovi bili za komponente, izradu i majstorske ruke? Pretpostavka kada bi pravio za nekoga?



Što se cene delova tiče, opet ja sa mojim uštedama oko pojačala A klase - ne može i jare i pare (uvek bilo). Na kraju uvek ispadne onoliko koliko MORA da ispadne da bi to sve bilo kako treba... ili ne može da bude kako treba

Tako za ovaj mali ampić, ukupan trošak oko materijala (sa sve čoper napajanjima, original ALPS pot, fini konektori itd..) bio je oko 150e. Za klasično napajanje bi bilo i skuplje, ali stvarno ne vidim nikakvu potrebu, čak dajem i prednost ovom - kao što rekoh, i na najjačem slušanju nema clippinga ni u najavi, basa u najnormalnijim "pass" količinama, bruma šuma huma nigde, tako da su mi čoperi skrozzzz ok.

Al' ko što napisah pozadi, 3A min po adapteru Greju se, ali ništa više no kada je prikačen laptop.



[Aleks]

What a fantastic headphone amplifier



Kakav skok sa običnog izlaza iz kompa na ovo...

[trinity]

Da li postoji preporuka za pločicu napajanja za ovo pojačalo.
Znam da napajanje laptopa radi dobr ali poznajući sebi, sigurno će me nakon nekog vremena kopkati da nije audiofilski to



Treba da pokreće fostex diy fullrange i Dual iz teme dva u jedan zvučnik

[Aleks]

Može bilo koja pločica napajanja, ako ima neko gerbere za zocky-eve pločice napajanja može da okači, nećemo mu ništa

Koristiti šemu i nacrte PCB-a iz ovog posta:

(uklonio sam falične iz prvog posta)

2SK170BL nemoj iz Mousera (ne verujem da ima uopšte?), pitaj na forumu ima li neko da ti proda... hrčkare to ljudi ovde

[trinity]

Koja je vrednost

Pozcija R12.
Na pcb-u si je označeno kao 68.1k.



I molim preporuku neke knjige za elektroniku.

Imao sam jednu  u elektronskoj formi, mislim da je možda i zagreb bio izdavač ali sad nešto ne mogu da je nadjem.



[Aleks]

To je 68,1 kilo om, ali to tako se izmotava Pass, a ja ga kopirao Slobodno staviš 68k i uživaš.

Neku dobru knjigu za početnika sigurno ima da ti preporuči @Zen Mod

[Zen Mod]

skidaj:



https://www.dropbox.com/s/jxejbkmtulypbt9/ELECTRONICS_A_Complete_Course.rar?dl=0

[trinity]

Alexx, Zen, hvala. Red je i da se čita nešto, ne samo pita



Interesuje me postoji li zamena za ovo

2SK170BL

Pošto nešto ne nalazim ovo.

Za ebay mi treba sigurno mesec dana da dodje a marantz ponovo ima svoje bubice, i za to treba vremena da ide do servisera.
Stigli su mi polikarbonati philips za DUAL-e. I kad osvežim skretnicu nemam na čemu probati



Slušam slušalice, super je to, al postaje toplo.

[Zen Mod]

javi se na PM za 2SK

[trinity]

Treba mi napajanje za ovo pojacalo. Ne bih napajanje za laptop. Da li mi je ova plocica iskoristiva i kako?
Hvala

[Zen Mod]

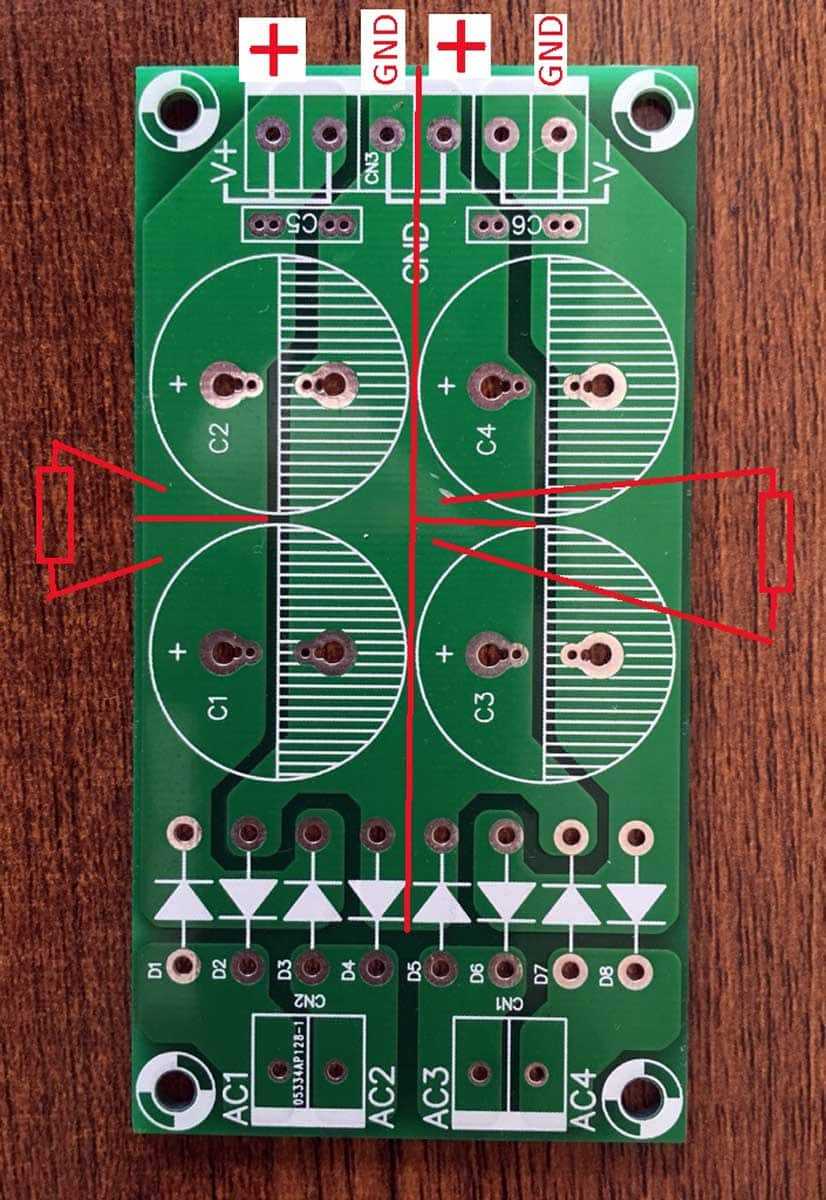

kako smo pricali za CRC i nezavisno napajanje za svaki kanal



crvene linije su linije reza zadnjom stranom skalpela

mesta vezivanja otpornika takodje crveno

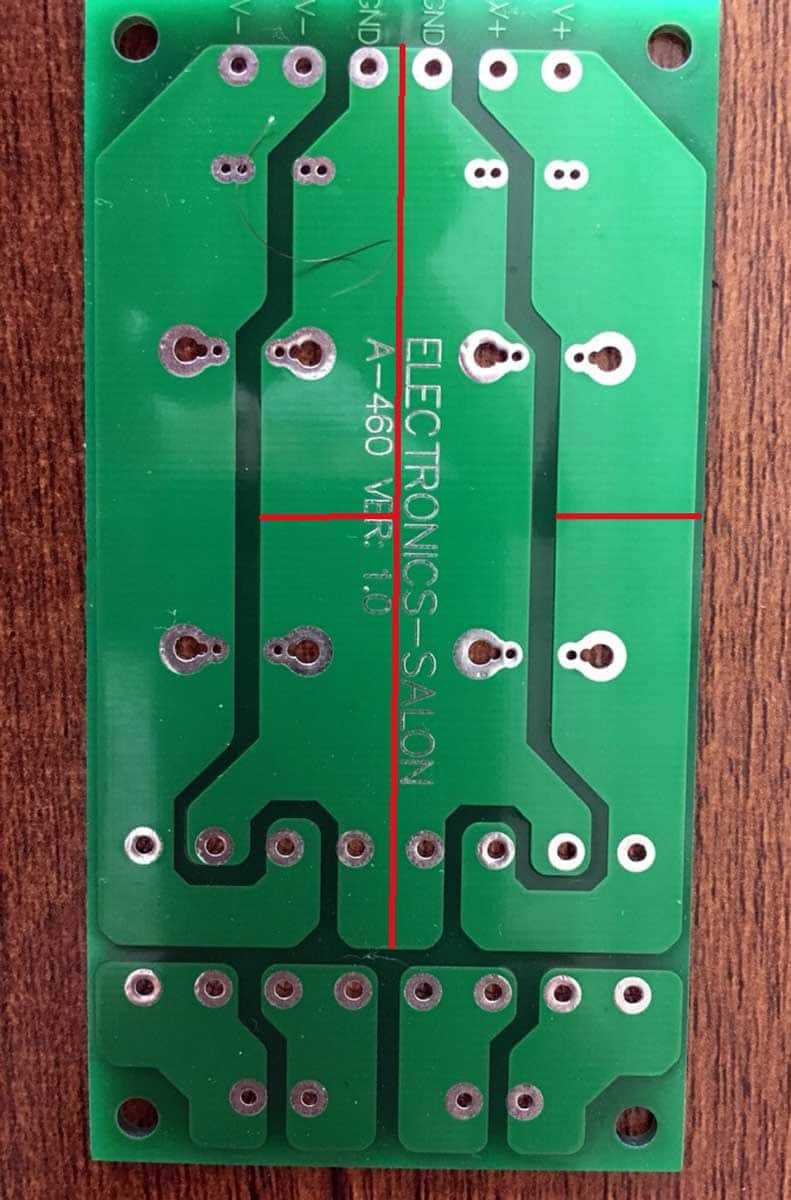

vidis da je plocica dvostrana - imas bakar sa obe strane ...... zato moras da seces sa obe strane



trafo ....... ajd recimo 100-150VA , za nezavisno napajanje kanala i ovaj pcb , treba da imas dva neavisna sekundara od 18Vac-20VVac

sa 18Vac dobijas nekih 22V5dc-23Vdc

[trinity]

Da li da kupim ovo

http://export.farnell.com/vishay/irfp240pbf/mosfet-n-200v-20a-to-247ac/dp/1463256?ost=IRFP240PBF&scope=partnumberlookahead&exaMfpn=true&searchref=searchlookahead&ddkey=http%3Aen-EX%2FElement14_Export%2Fw%2Fsearch

ili ovo

http://www.elementa.rs/pretraga-po-kategoriji/Aktivne komponente/Tranzistori/IRFP240

Drugi element.
Ovo je ok ili da ganjam zamenu u farnelu ?

http://www.elementa.rs/proizvod/50/tranzistor-npn-to92

zamena u farnelu je ovo

http://export.farnell.com/on-semiconductor/bc548bta/transistor-bipol-npn-30v-to-92/dp/2453793

da li je adekvatna.



Hvala

[NIXIE]

37 minutes ago, trinity said:

Da li da kupim ovo

http://export.farnell.com/vishay/irfp240pbf/mosfet-n-200v-20a-to-247ac/dp/1463256?ost=IRFP240PBF&scope=partnumberlookahead&exaMfpn=true&searchref=searchlookahead&ddkey=http%3Aen-EX%2FElement14_Export%2Fw%2Fsearch

ili ovo

http://www.elementa.rs/pretraga-po-kategoriji/Aktivne komponente/Tranzistori/IRFP240

Drugi element.
Ovo je ok ili da ganjam zamenu u farnelu ?

http://www.elementa.rs/proizvod/50/tranzistor-npn-to92

zamena u farnelu je ovo

http://export.farnell.com/on-semiconductor/bc548bta/transistor-bipol-npn-30v-to-92/dp/2453793

da li je adekvatna.



Hvala

Domaće radnje drže uglavnom kineske kopije, ne treba ti taj rizik koji nije više ni rizik nego siguran promašaj.

Gledaj ovde da li ima sve što ti treba, samo originale drže, stiže za 5-7 dana nekad i brže.

https://hr.rsdelivers.com/rs/

[Zen Mod]

kupi u Kelco, Proelectronic, Sprint (NS), Vremeplov

tu dobijas original



na stranu sto ne znam da je neko fejkovao IRFP , sto bi kad su peanuts cena/prave se na vagone



sto se tice malog bjt - kupuj sta god , samo da je NPN ...... 546, 550 , nebitno



[Aleks]

Uzimao IRFP240 u SDelectronic - ništa im ne fali i najbolja cena: http://www.sdelectronic.rs/sr/irf/9920-tranz-n-ch-200v-20a-150w-to247ac.html?search_query=irfp240&results=1

[trinity]

Koja je vrednost 332K otpornika. Pozicija je R11



U prodavnici mogu naći samo 330k.

Hvala







[Aleks]

Slobodno 330k, ništa se neće desiti strašno

[trinity]

Kratko pitanje.

Kako mirorovati pcb sa prve strane.

Ja sam štampao na laserskom, odradio peglanje, ispala pločica super al.....

Trebalo bi ovaj masan papir mirorovati pre štampe da bi ispalo kao kod Aleksa.

Druga opcija je da sam crtam, nije problem, radio u pcb expresu.

PS: iskreno, kad sam uhvatio dva sata slobodno toliko sam radio automatski da se nisam osvrtao na ovaj "sitan" detalj, rekoh paziću kad budem lemio. Izgleda treba paziti i kad se pegla
