Šta sam napravio....pre 20 godina

[simplicisius]

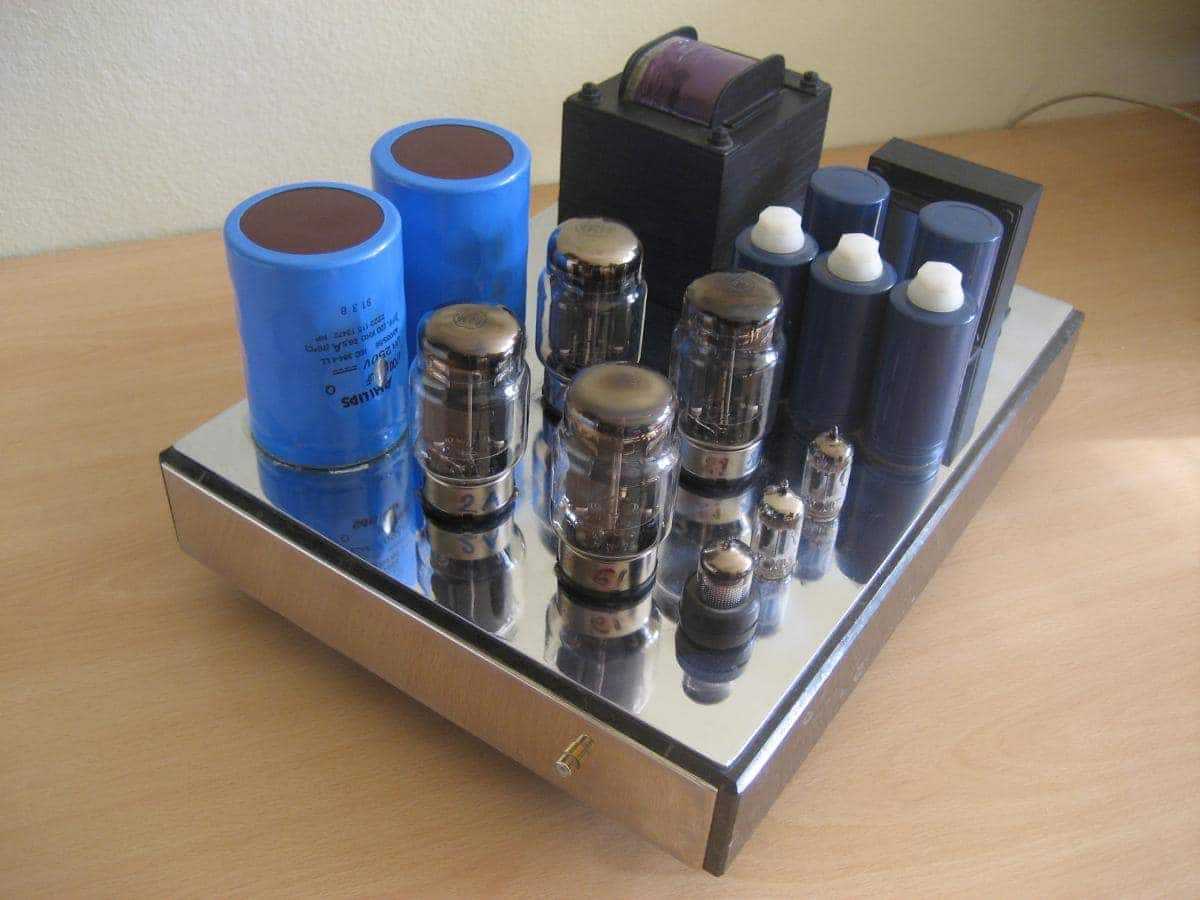

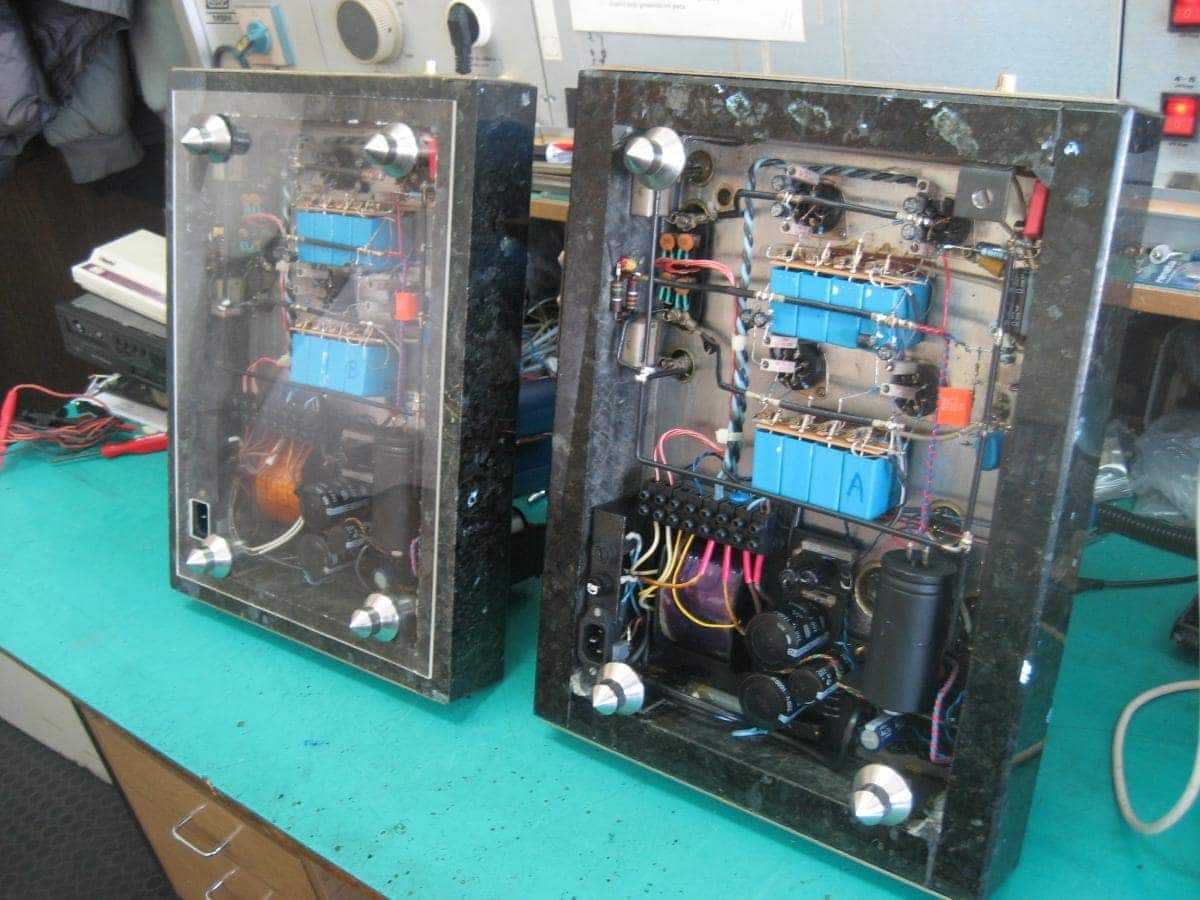

OTL mono blokovi koje sam tada napravio doneti su da zamenim lampe i podesim mirne struje,

[simplicisius]

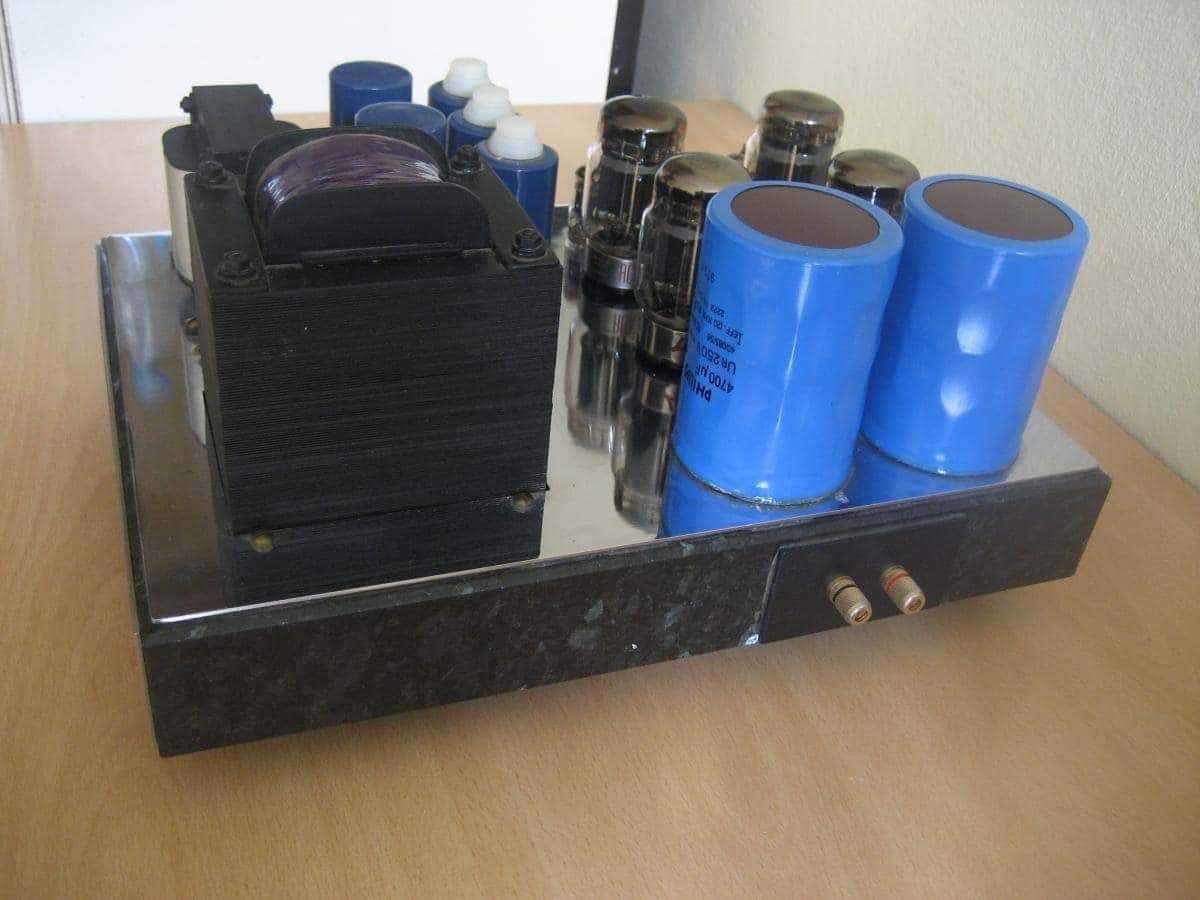

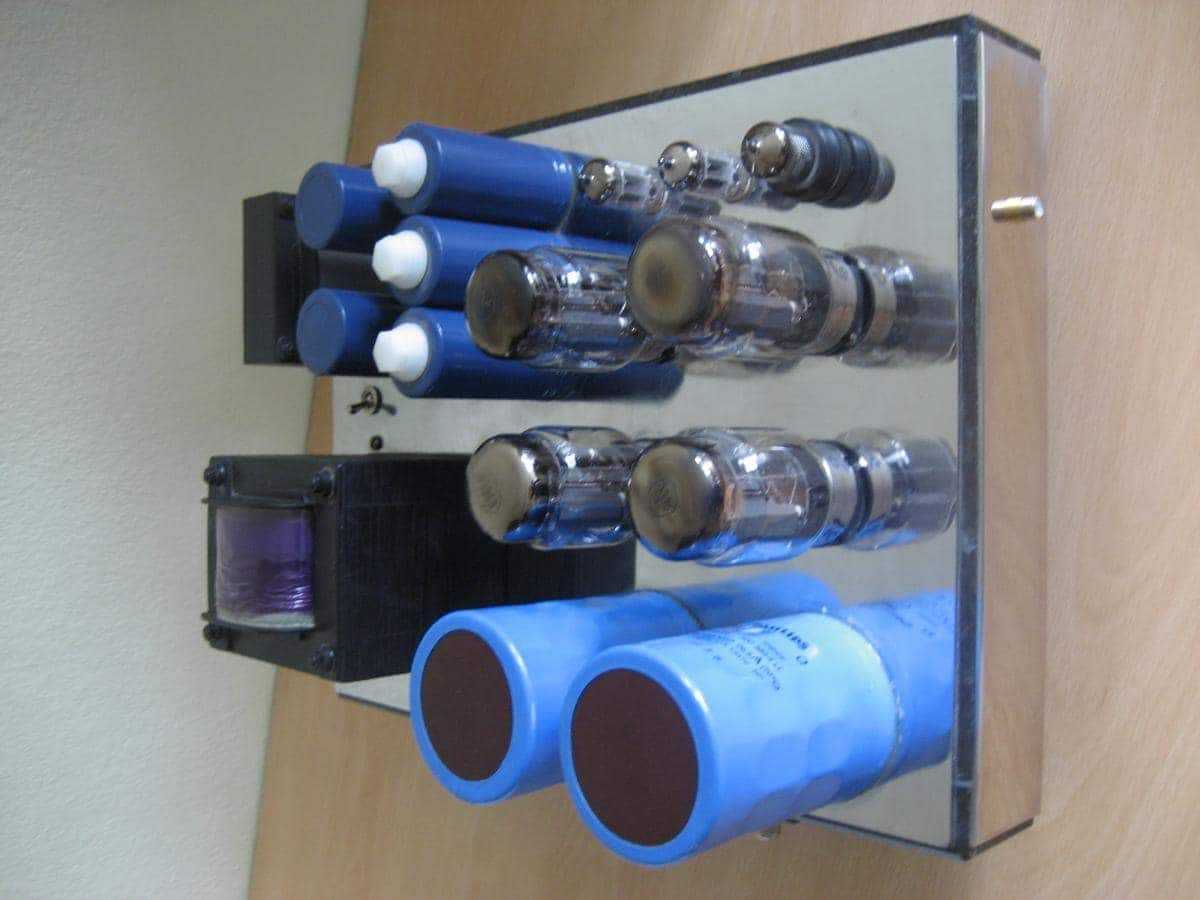

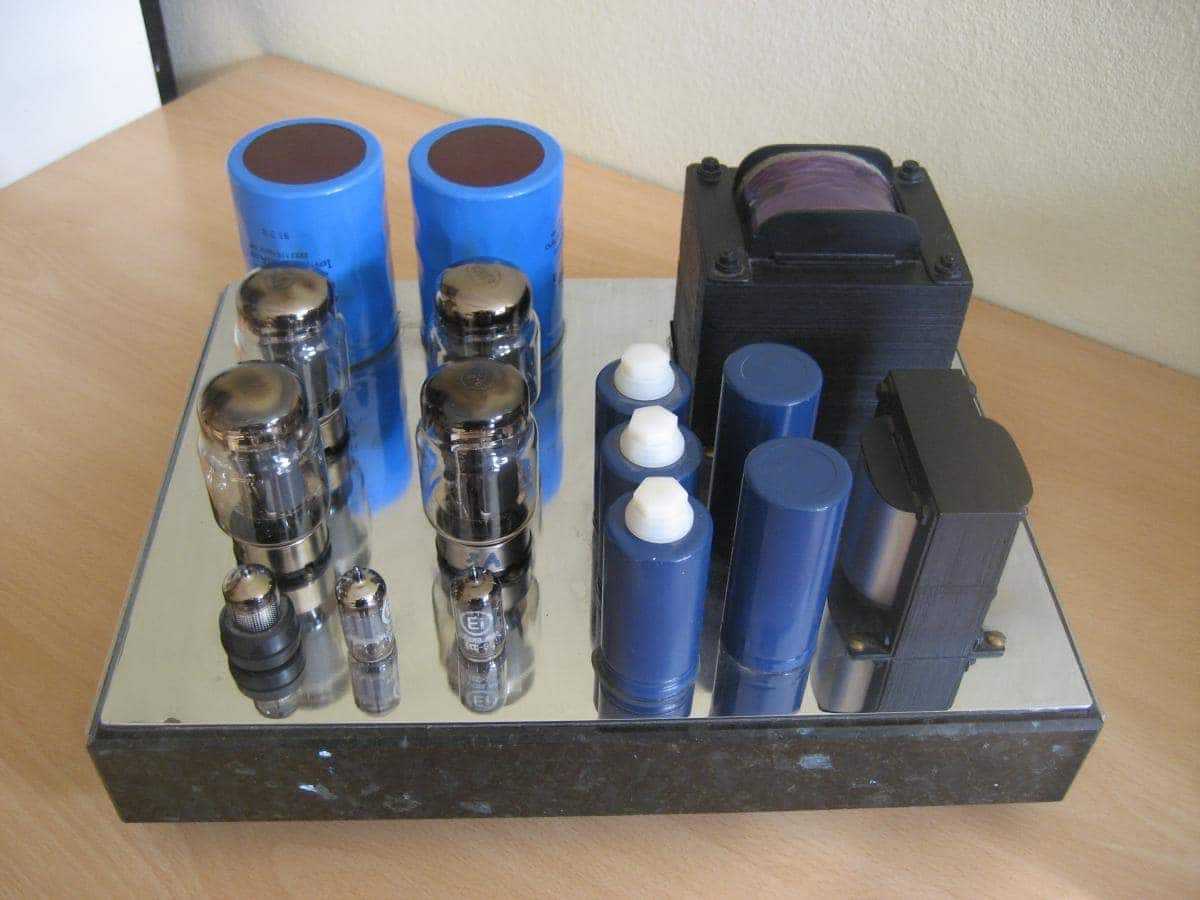

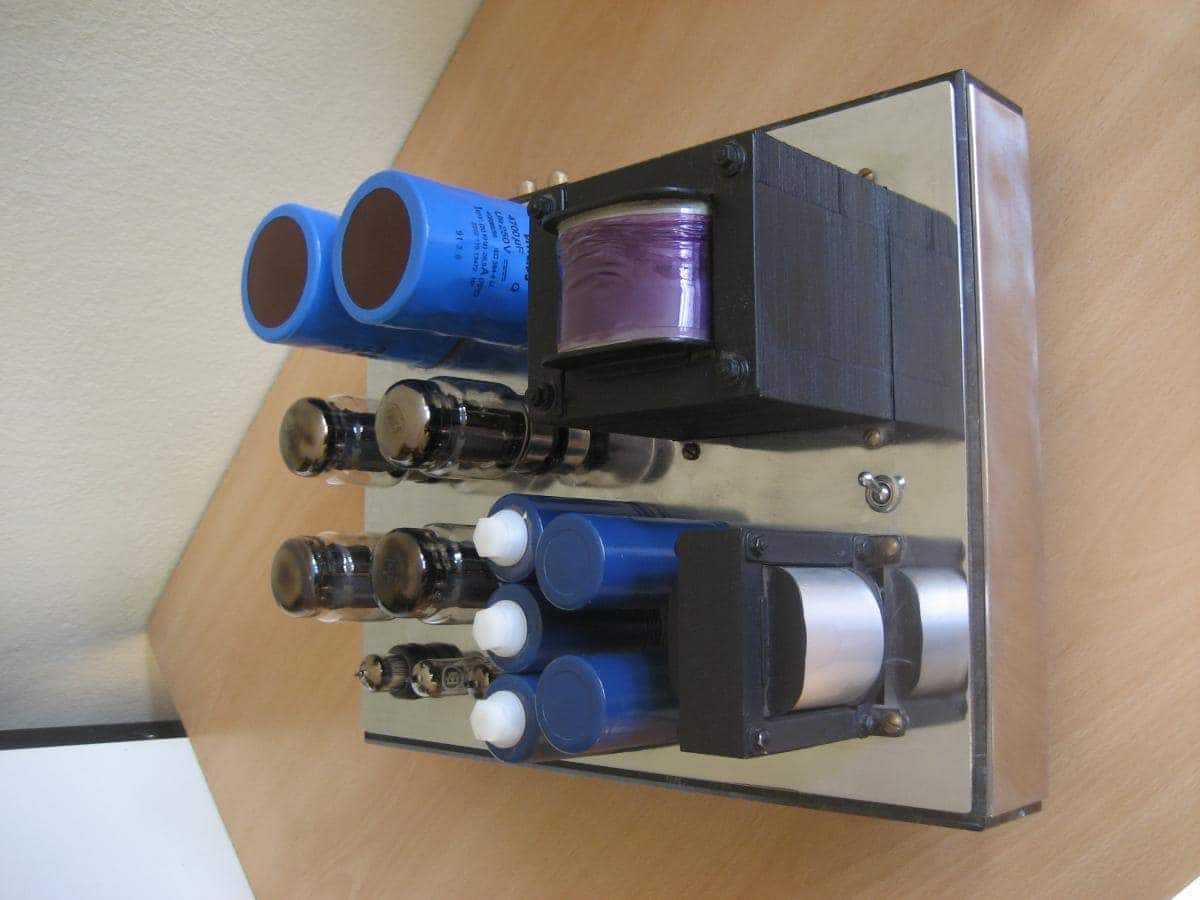

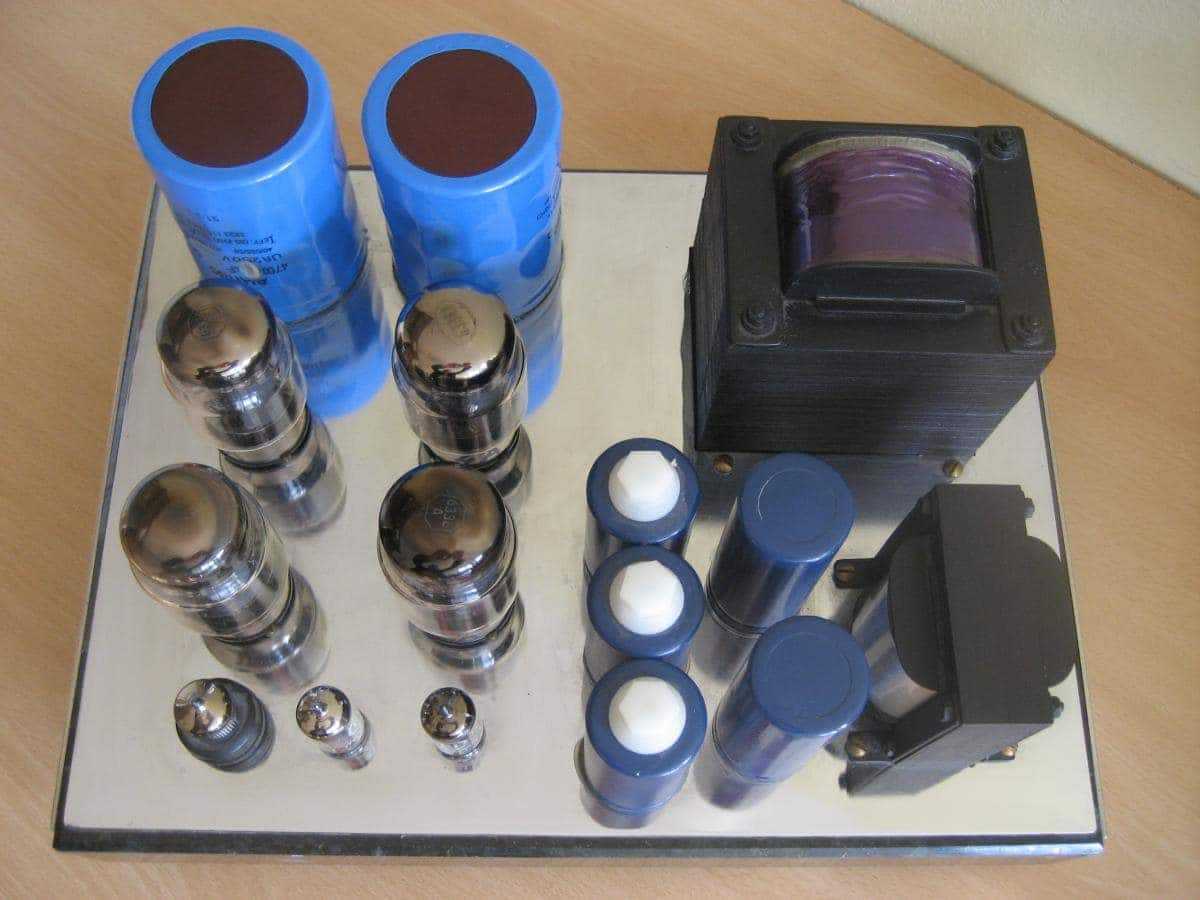

Još par slika:

[simplicisius]

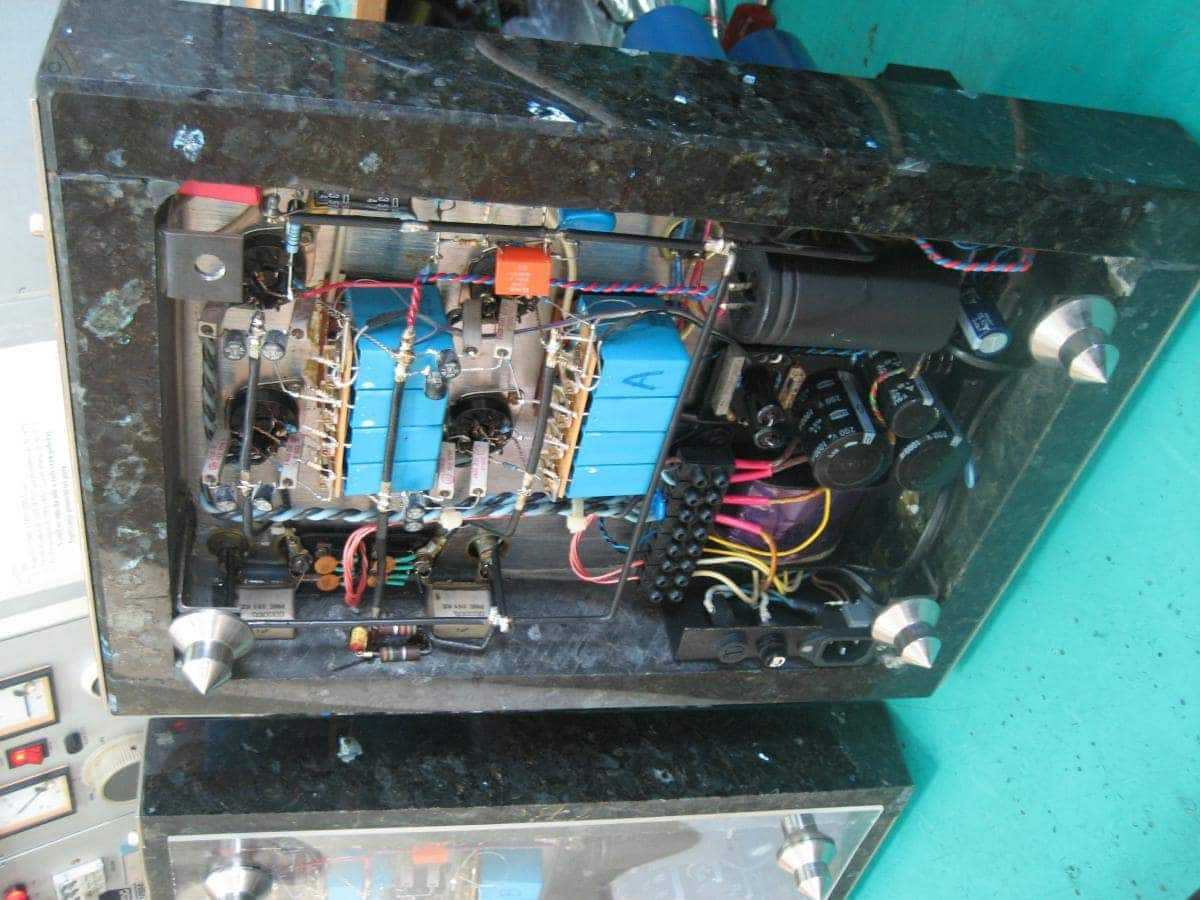

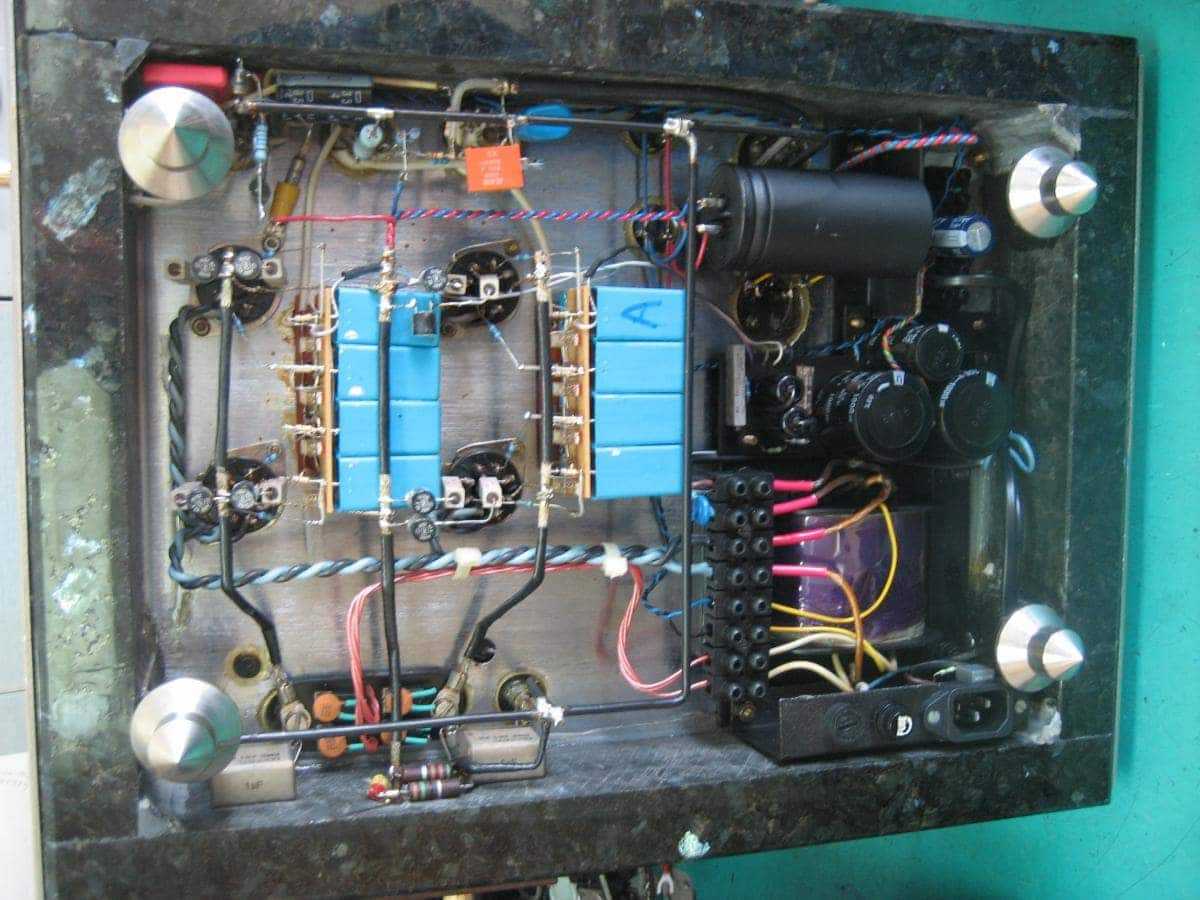

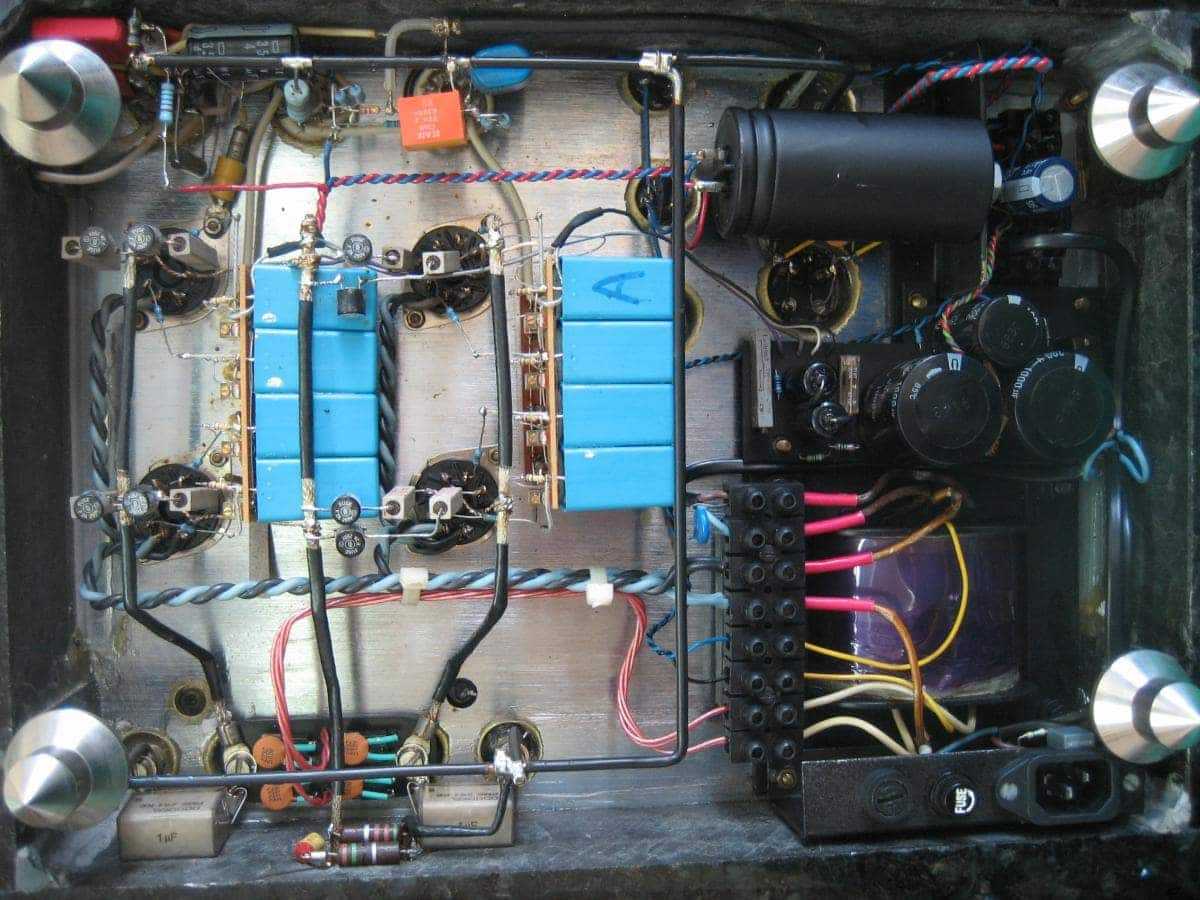

I kako izgleda odozdo:

[Zen Mod]

[stein]

Predivno - moje (prvo cevno s početka 90-ih) em što nije bilo napravljeno ovako elaborirano, promišljeno i estetski skockano sa unutrašnje strane, nije bilo ni toliko posebno sa aspekta topologije, svaka čast, kolega!

[BANAT]

  Kolegione Simplicisius



Takodje mi se dopadaju  ti DIY OTL blokovi izgledom !



Predlog : dodaj neku zastitnu pregradicu izmedju ona dva plava Philips Elkova tegli i 6336A cevki , jer vidim da ih je termicko zracenje cevki dosta  grejalo .



I pitanje : koji je OTL koncept tu upotrebljen ? , odnosno moze li neka semica pride ?



   Pozdrav !

[zika]

[ZZZ]

+++

btw

(javi ako zatreba tih 6336A nabavio sam davno neke za istu namenu - OTL,

a ne verujem da ću praviti nešto sa tim cevima...)

[simplicisius]

OTL mono blokovi su napravljeni po klasičnoj Futerman šemi. Projekat je preuzet iz Hiraginog Audiofila TAKI konstruktora





Izmene u odnosu na original su ECC81 umesto ECC85 za obrtač faze. Prilagodjen je NFB prema promenjenom ukupnom pojačanju.

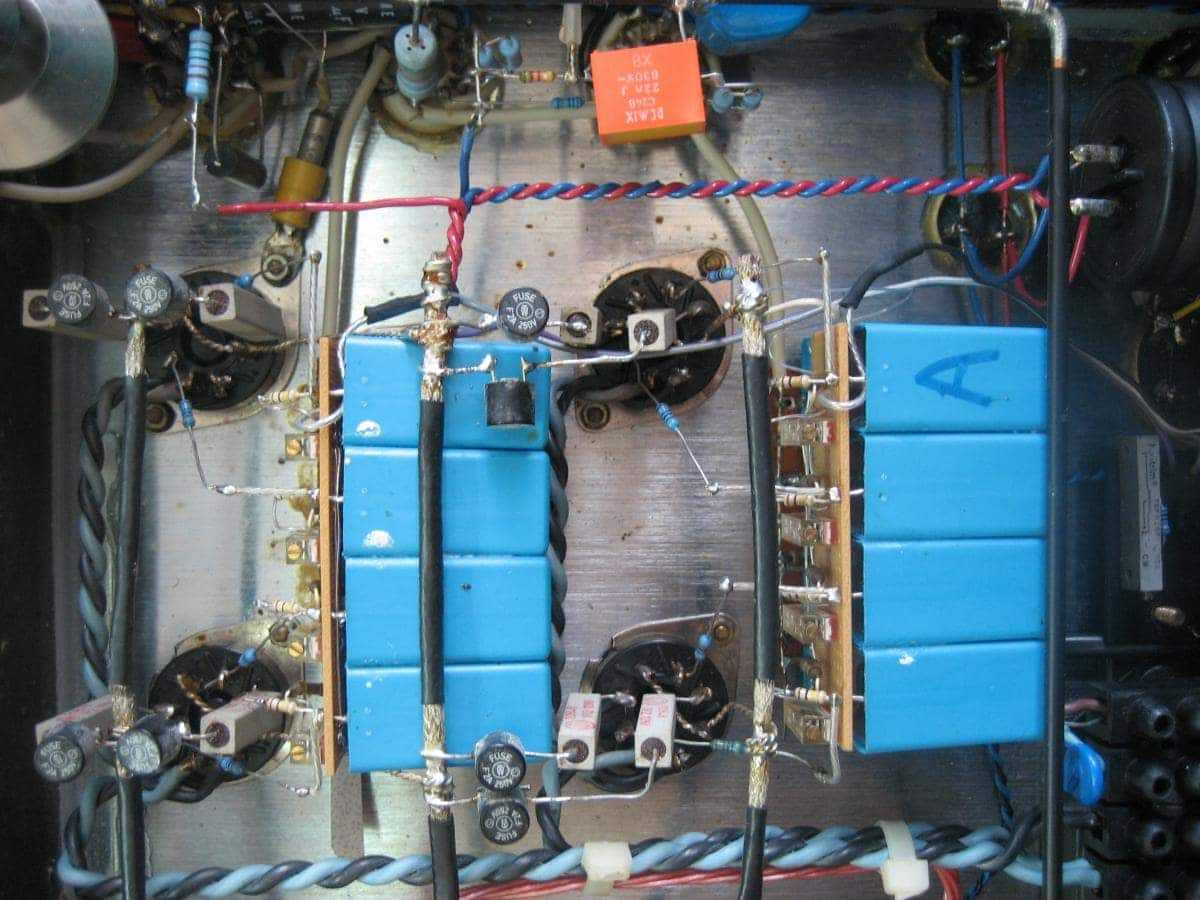

Najvažnija promena je mogućnost podešavanja mirne struje za svaku polovinu cevi 6336 ( vidi sliku ). Triode se inače u balonu prilično razlikuju



i praktično je nemoguće selektirati ih. Podešavanje je sada iterativni postupak i delikatan, ali jednom podešene cevi dugo zadržavaju istu mirnu



struju i minimalni ofset izlaza



Ulazne lampe su odlična  ruska verzija EF86.



Izlazne cevi su RCA6336 sa mirnom strujom 85mA po triodi.





Izmerena je snaga preko 90W na 8oma. Propusni opseg je skoro 250kHz. Pojačalo je praktično bešumno.



Uz primenjen NFB izlazna otpornost je oko 3oma.





[BANAT]

    Simpliciusis-e



Smatram da si Odlicno i Mudro uradio pojedine modifikacije i poboljsanja u odnosu na originalnu Taki varijantu , izdvajam pre svega :



- odvojene trim-potove za podesavanje mirne struje svake izlazne triode snage ponaosob .

- kao i dodavanje po jednog na red vezanog 2A S/B osiguraca za svaku izlaznu  triodu snage ponaosob .



 Sto je sve zajedno sa vrlo dobrom kompletnom osnovnom  exekucijom izrade pojacala ocigledno rezultiralo sa Odlicnih 20 Godina kontinualnog servisa .





[simplicisius]

Ovaj OTL ima plivajuće napajanje +/- 160V. Negativni pol zvučnika je srednji izvod napajanja.



Prednost principa je povećana sigurnost za zvučnike. Ukoliko jedna trioda otkaže ne pojavi se jednosmerni napon na zvučničkim terminalima,

već sve otpliva gore ili dole. Pojačalo razdešeno i dalje funkcioniše.

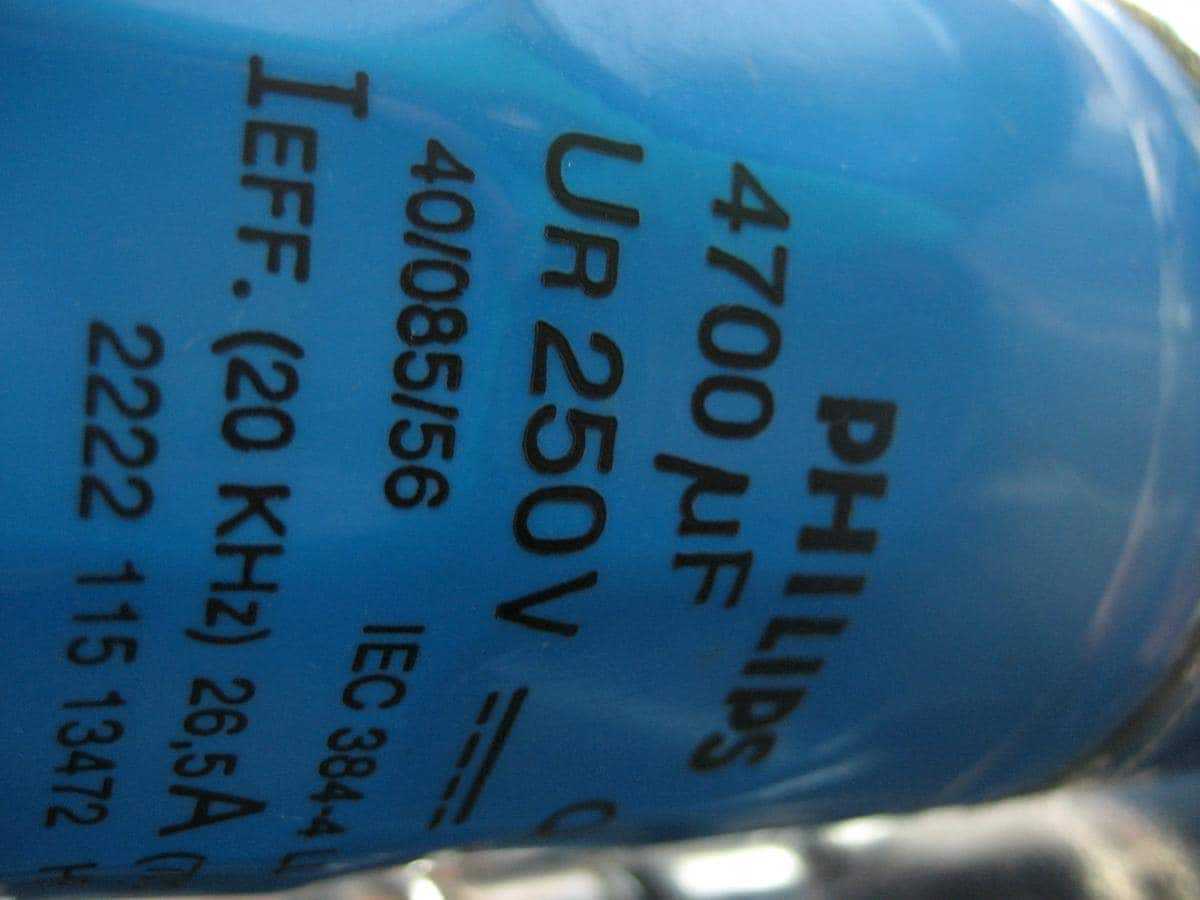

Princip, pri tom, zahteva kvalitetne kondanzatore. Cela struja za zvučnike polazi direktno iz njih.... A ovi su jedni od najboljih!



Kada sam sastavio OTL-e bio sam posebno ponosan na rešenje gretza za visoki napon. Pljosnate BYW diode su na pločici koja je zašrafljena

direktno na kondanzatore. Obratite pažnju na šinu mase koja odatle kreće i prirodno čini zvezdu.

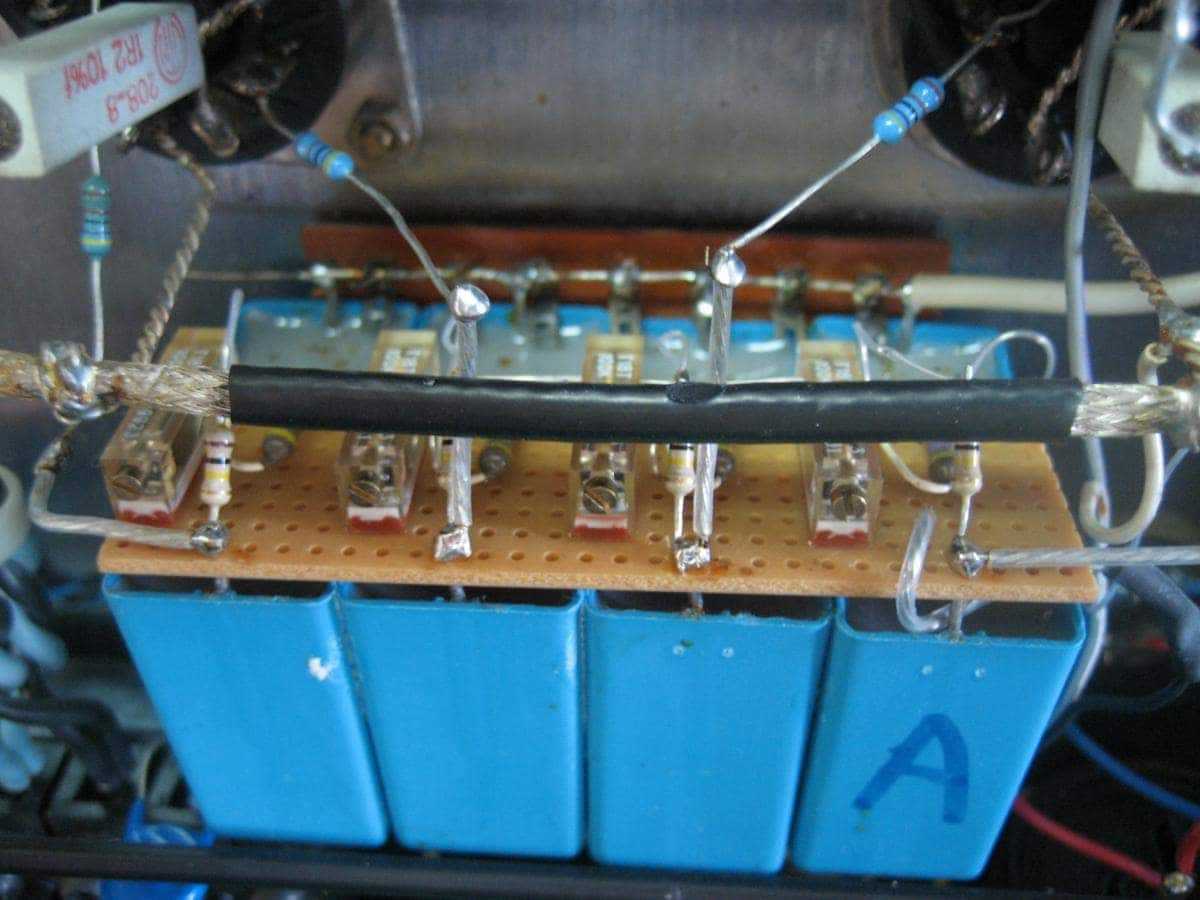

Već tada upotrebio sam četiri polipropilen motor konda ( 4 x 20mikroF ) kao kompenzacioni Futermanov kondenzator. To su tri plava gore sa belim maticama i jedan odozdo.

[BANAT]

 Isto sam odavno  zakljucio da je koriscenje bipolarnog napajanja sa plivajucom masom refensiranom pomocu dva ista vece vrednosti i snage referentna otpornika prema centralnoj masi pojacala Velika Prednost kod napajanja OTL SEPP izlaznog kola snage u odnosu na isto mrezno napajanje koje ima direktno spojen srednji izvod sekundara mreznog trafoa direktno na centralnu masu .

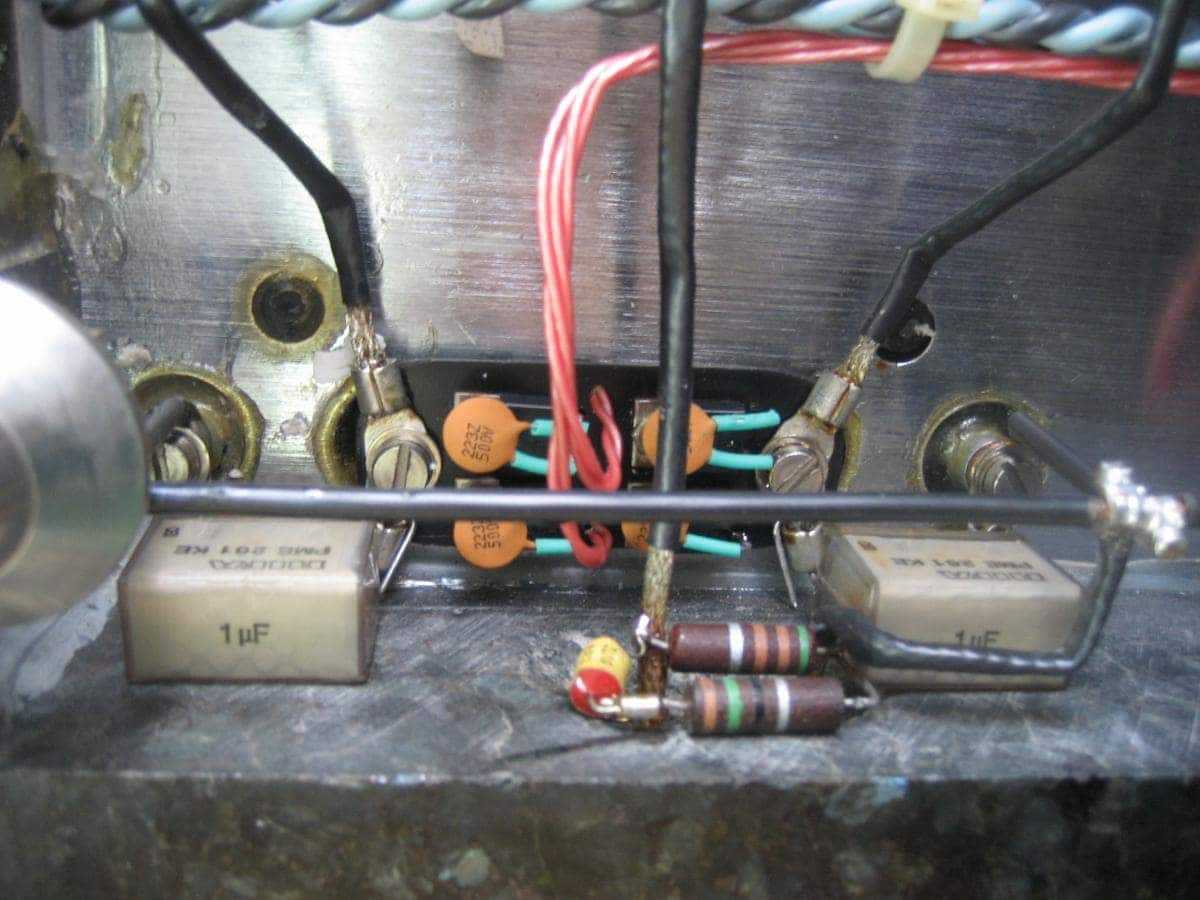

Pozitivne strane takvog pristupa si vec naveo, ali i odredjene negativne , pre svega u smislu da B+/B- Elkovi moraju biti vrhunskog kvaliteta ! ,ali vidim da si dodavanjem paraleno po jednog Kvalitetnog blokca od 1uF na svaki mrezni Elko samo jos vise pozitivno poboljsao kvalitet  B+/B- filtera .

(BTW , moje misljenje je da  bi idealno bilo da ti glavni mrezni Elkovi budu ` photo- flash ` tipa i kvaliteta , ali kako su oni tada pre 20god.  ali i dan danas `retke zverke` i relativno skupi ovi Odlicni Philips-i su sasvim OK izbor ! . )



Resenje ispravljackog BYW mosta je vrlo elegantno ! , ali isto i koriscenje 4x20uF polipropilen bloka na mestu komp.( bootstrap)kondenzatora kod obrtaca/drivera  jeste Odlican izbor i resenje .

[bata bane]

bravo, svaka cast!





da je malo cesce ovakvih projekata pa da uzivamo...

[simplicisius]

Mušičavo, neekonomično, ludački se greje, preteško, sa lampama koje su retke zverke....  BAŠ KAKO TREBA



Predivno zvuči, transparentno, čisto i bešumno, kontrolisano i muzikalno......                       SA ODGOVARAJUĆIM ZVUČNICIMA BOLJE SKORO OD SVEGA



U medjuvremenu čuo sam neka od najboljih pojačala. Čudno je koliko se razlikuju uredjaji koji zadovoljavaju toliko stroge tahničke kriterijume.



Svi oni su imali svoj tonski pečat i različito su zvučali. ALI NE BOLJE !!!

[BANAT]

     Kolegione Simpliciusius



  Ako smem da dodam samo par recenica :



- Ako se ovaj Taki koji je u osnovi originalni Julius Futermann koncept OTL pojacala recimo zameni sa Technics-ovim ` inverted Futterman `OTL konceptom mnogo toga ce se po pitanju merenih parametara OTL pojacala znacajno poboljsati , ali ce istovremeno i Nestati ta originalna ` Magija ` zvuka Futterman OTL pojacala .

- Originalna stara Taki sema ima par kapitalnih gresaka , raznih nedefinisanosti, ali ujedno i mogucnosti da se znacajno poboljsa , neka svakako uspesna poboljsanja i modifikacije si vec pokazao ovde u ovome topik-u , ali ce zato kao sto si i ti i svaki drugi iskusniji elektronicar  svakako lakocom da uoci te mozda nenamerno nacrtane greske originalne Taki seme ,  preskociti te zamke i napraviti ta OTL pojacala uspesno .

[simplicisius]

Počastvovan sam time što su ljudi koje smatram poznavaocima i stručnjacima komentarisali ovaj projekat!

[Nagard]

Mušičavo, neekonomično, ludački se greje, preteško, sa lampama koje su retke zverke....  BAŠ KAKO TREBA



Predivno zvuči, transparentno, čisto i bešumno, kontrolisano i muzikalno......                       SA ODGOVARAJUĆIM ZVUČNICIMA BOLJE SKORO OD SVEGA



U medjuvremenu čuo sam neka od najboljih pojačala. Čudno je koliko se razlikuju uredjaji koji zadovoljavaju toliko stroge tahničke kriterijume.



Svi oni su imali svoj tonski pečat i različito su zvučali. ALI NE BOLJE !!!





What a bullsh...sorry Micane nisam mogao odoleti

[Zen Mod]

E , moj Ajnstajne , sve to sto si napisao je relativno ...........









kako svako od nas ima svoje favorite , a i svaki cigan svoga konja ....... voli ........... mislim da je samo PWK  , od svih Srba , jedini zasluzio da koristi BS button ..........  a da to ne deluje pretenciozno i uvredljivo











http://itishifi.blogspot.com/2013/09/klipsch-historical-archives-online.html





[gaggia]

What a bullsh...sorry Micane nisam mogao odoleti



sta ti ovo znaci?

[Nesic]

mnogo lepo ovo



#lepotazadiyoko



[grau.]

sta ti ovo znaci?





[gaggia]

ama jes,nego ne znam jel ono bi prijateljska ili  za kvalifikacije....
