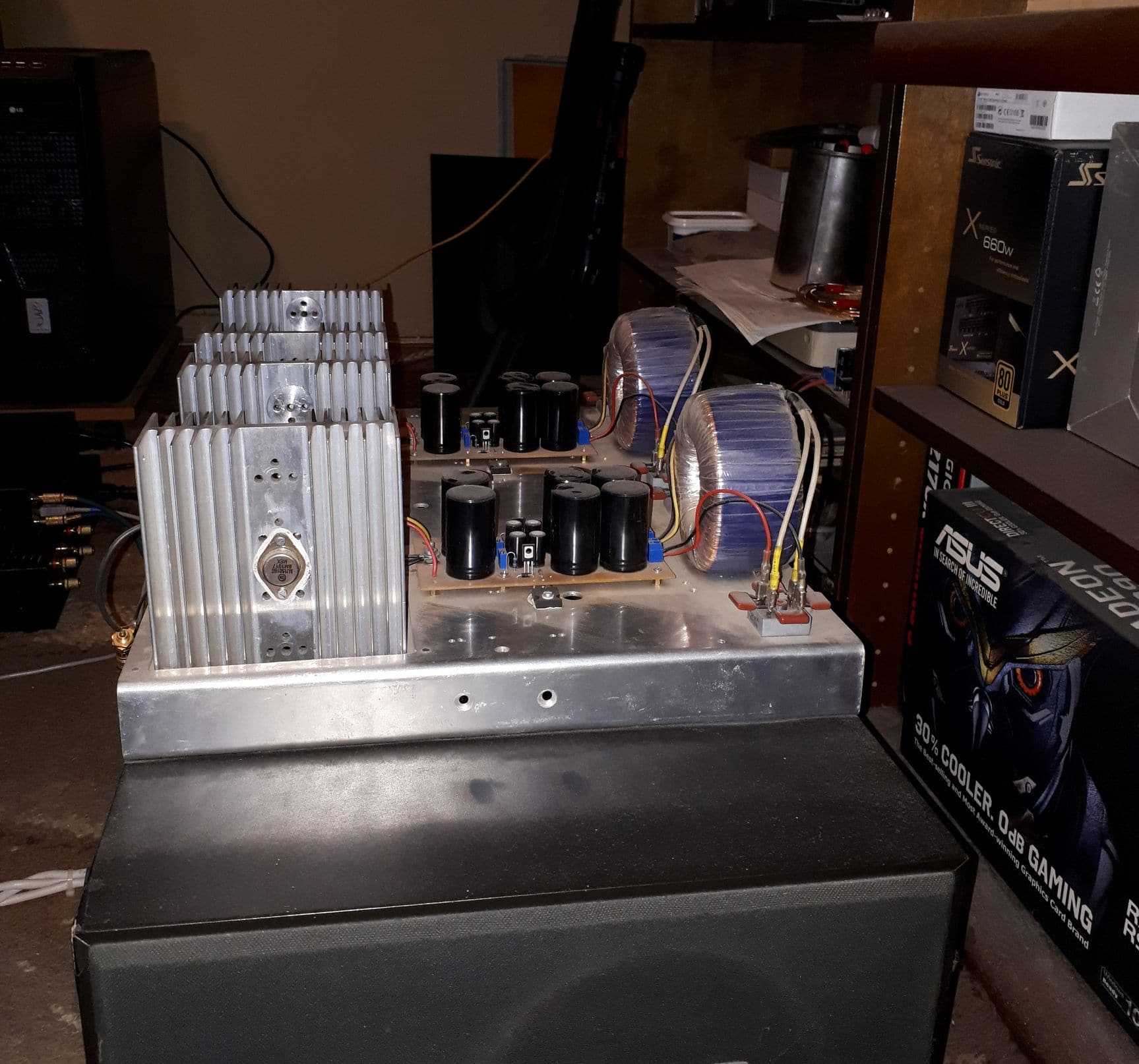

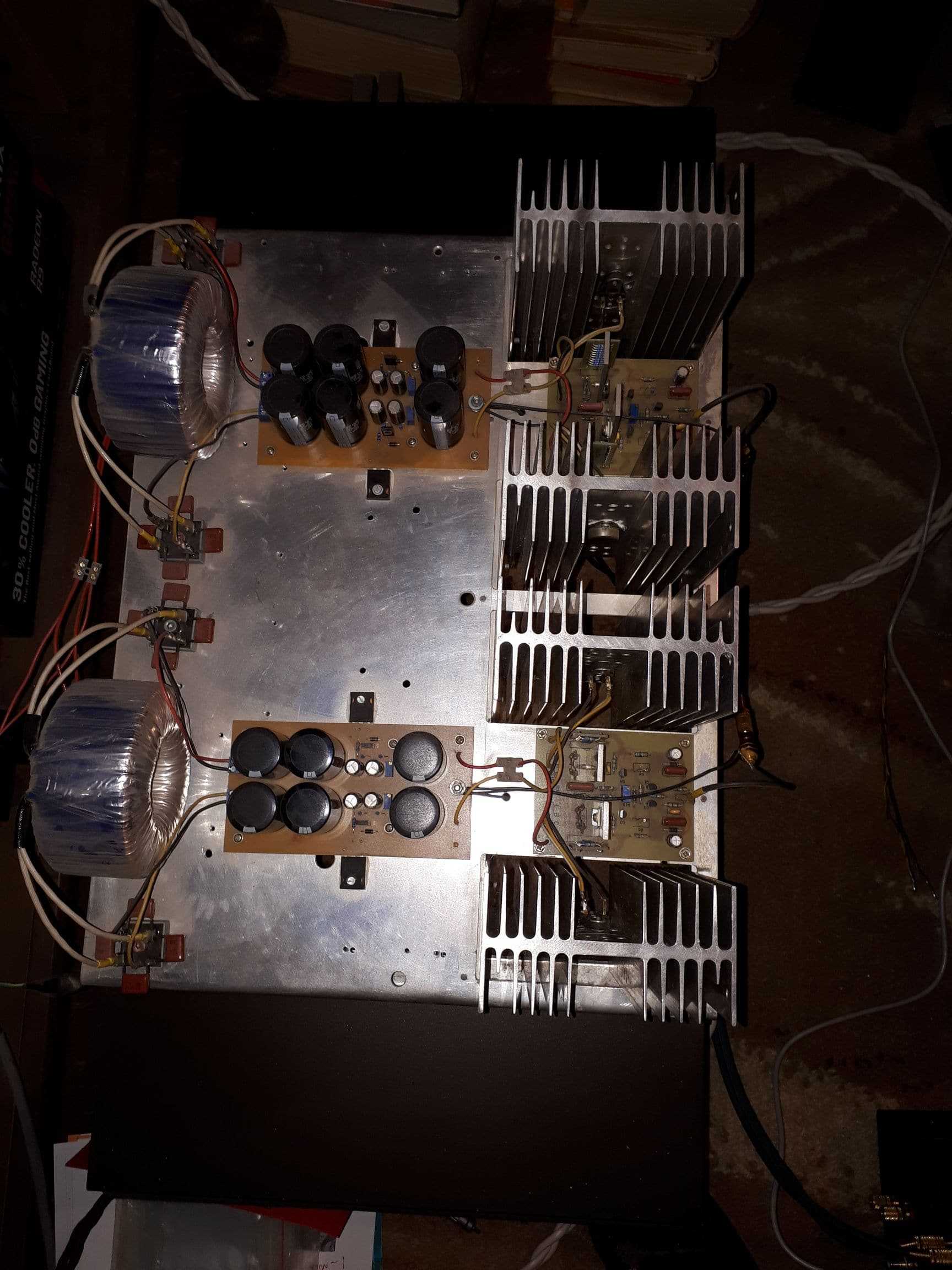

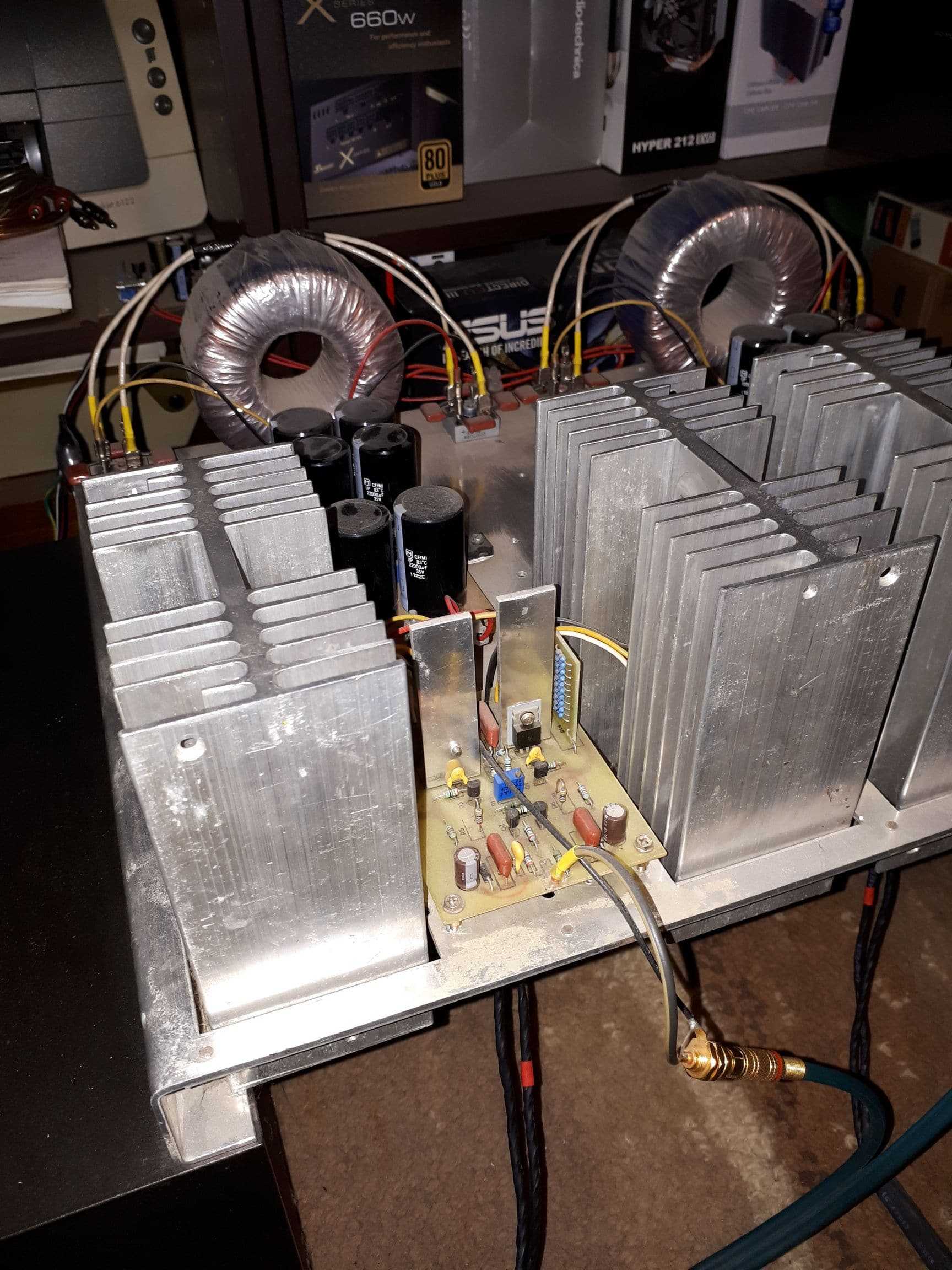

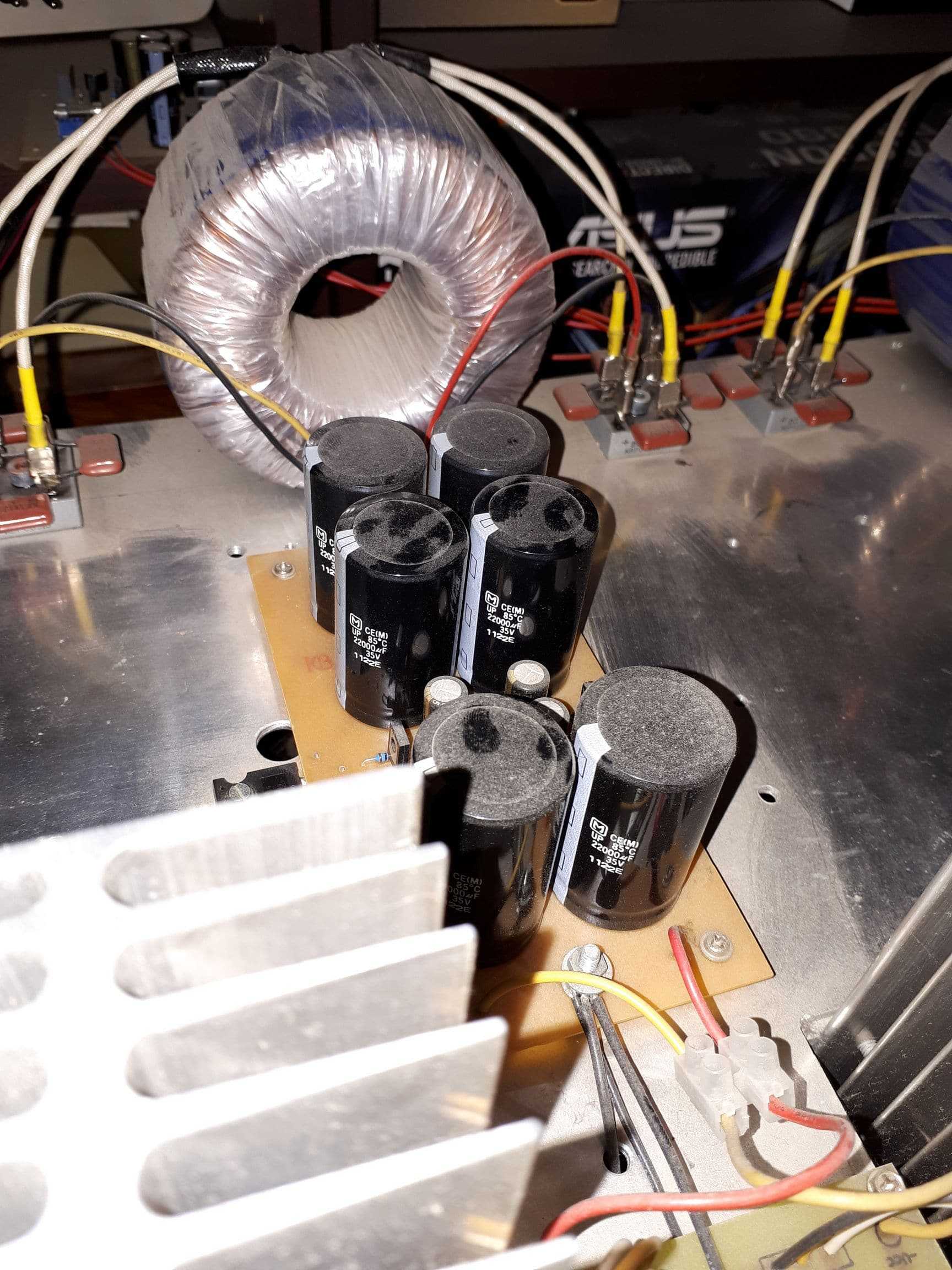

Napravio sam dve "Hirage", nisam tu ni da ih branim, ni da ih kudim. Ona sto je bila u Sisevcu svira mozda 40-50% losije od super Hirage 25W koju imam jer je pravljena da bude maksimalno jeftina.

Prava Hiraga se vise ne moze napraviti jer su delovi nedostupni (bar meni).

Ni sa akumulatorskim napajanjem nisam hteo da se petljam jer po meni ne prakticnost prevazilazi potencijalne benefite. I na super Hiragi imam prostora za unapredjenje ali ne i dovoljno znanja elektronike da je u tancine ispodesavam. Za to cu morati da dosadjujem nekom od forumasa dok ne pristane. :) Takodje, nisam hteo da se bahatim, da kupujem 100, 200, 300 tranzistora da bi ih uparivao. Mereni su i uparivani ali od svega desetak komada, i to ulazni i drajveri, izlazni nisu.

Pored svega, za moje standarde, oba su dobra pojacala za svoju klasu i cenu.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
Jel moze da se zna odakle to "original", koliko znam to nije bio serijski prozivodjen pojacivac? Sta onda znaci original, po originalnoj staroj semi sa originalnim delovima? Hvala.



Pre nekoliko godina pojavila se jedna original Hiraga u Sloveniji, mislim da je bila pod brendom "L'Audiophile". Cena 900 eur. Cini mi se da sam postavio link ka tom oglasu na nekom od foruma. Da li je to primerak koji je kod[mention=847]grau[/mention] ne znam, ali se secam da je objavio kupovinu nedugo potom. U svakom slucaju verujem da ce se javiti i sam pojasniti sta i kako. Voleo bih da cujem konkretni primerak.

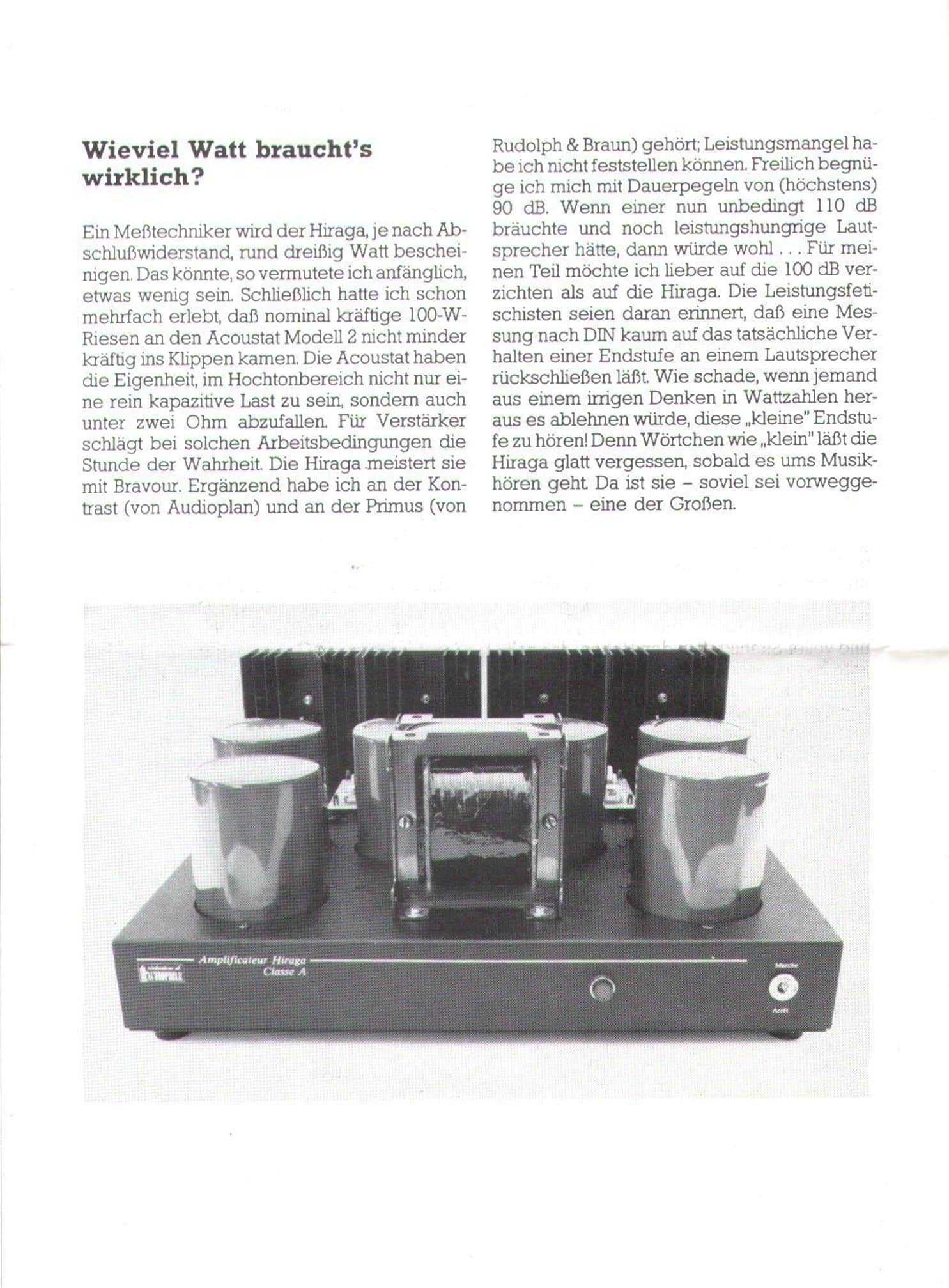

Izgled je bio upravo ovakav:



http://hifi-vintage-audiophile.fr/Amplificateur-de-puissance-Jean-HIRAGA-30W.html



http://www.kaschei.com/classa/hiraga3fig4-5.htm



http://wegavision.pytalhost.com/L'AUDIOPHILEHiragaClassA/



Cena 3.500 dm

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ne vredi to 900 evra, bez obzira na znackicu i slova. To je ipak javni i diy pojacavac, napravljeno mnostvo verzija, neke lose, neke dobre, a neke superiorne.



Istina je da je sema jednostavna, ali realizacija i ne spada u proste. I postoji dosta zona koje se ne slazu sa opstepoznatim diy metodama. I greske su moguce

To je DC pojacavac, izuzetno sirokog frekventnog opsega, nesmirenog i neogranicenog, pa svaka sitnica moze da prouzrokuje oscilacije, ukljucujuci i nekompenzovanu povratnu spregu. I to je jedna stranica problema. Pride, slabo srecem dvostrane stampe u diy, sto je 80-ih bio imperativ, a sada su vaznije valjda sito stampe i nadjindjuvane oznakice.

Druga stranica problema je selekcija tranzistora, kako parova "dve polovine signala", tako i medjustepena, ipak je manji problem, sada postoje sjajne komponente.

Treci problem je hladjenje tranzistora, ne samo da se ohlade, vec i da nemaju velike temperaturne varijacije. Stavljanje dva tackasta izvora toplote na hladnjak od pola metra nije posao, krajevi hladnjaka neiskorisceni, temperatura skoncentrisana u uskoj zoni oko tranzistora. Prakticno bi danima trajalo ujednacavanje temperature. Resenje je bakarna ploca, koja ce svojom konduktivnoscu i toplotnim kapacitetom dampirati variranja temperature tranzistora (i variranja pojacanja)

I najvazniji je ispravljac. I pored volje i zelje za sto vise farada u filtraciji, povecavanje kapaciteta donosi probleme i trafou i diodama.Trafo je neophodno da bude sto veci, sa sto je moguce manjim padom napona, pri strujama potrebnim da dopunjavaju ogromne kapacitete, sto vec izlazi iz potreba pojacavaca. Diode takodje, soft rikaveri, za impulsne struje 200-400A, nominalno za bar 20, opet ne zbog pojacala, vec kondova. I ostale tehnike limitiranja struje, redni otpori i releji, NTC, i sl..da se izbegne generisanje shot noise u diodama.

Uz to ide ozicenje, posebni masni kablovi idu na tranzistore, a posebni za napajanje komponenata na stampi.

I kada se zbrinu svi detaljcici, onda je to ozbiljan uradak..


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

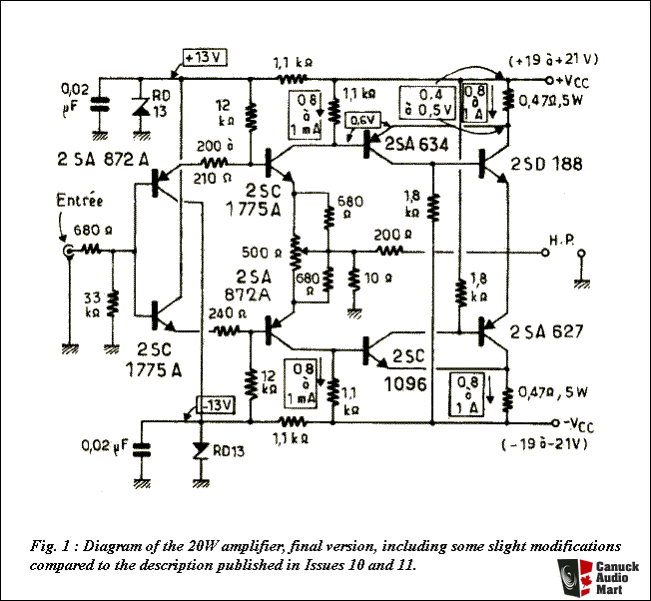

Ja sam inace radio ovu verziju, sedam modula, cetiri po original stampi, i cetiri stampe redizajn vodova, koje su dragi prijatelji pootimali i preostala je jedna stampa, poslednji redizajn, vise kao uspomena. Bilo malo 7W, za neefikasne zvucnike, a preko 25V ozbiljno nezgodni kondovi. I po ceni i po energiji. 2x20v, struja 1A, uparivano i umeravano sve, do vodova na stmpi. poseban problem su bile zenerke, njima utrefiti iste napone, trebalo ih na desetine. Radilo je i sa sitnim razlikama, ali....




P.S.

Dobar predlog za novu temu, narocito ako ima zainteresovanih za Hiraga komplikaciju.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Meni je i ta kao jeftinija "nepropisna" Hiraga, u Sisevcu , zvucala super...mogu zamisliti kako se cuje neka "propisna", ali opet bez qrcenja, u granicama izvodljivog i prakticnog.

Lepo molim admina da "isece" postove iz ove teme u Hiraginu (vec postoji), pa da tamo nastavimo...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Mene trenutno zanimaju dve stvari:

1. Da li je neko probao umesto zenerki da napravi regulisano napajanje za ulaz? Ima li smisla?

2. Zasto bas oko hirage ovoliki hype oko kapacitivnosti u napajanju? Da li neko zna da mi ojasni, ali strucno, ne crtanjem pi*** u vazduhu. Sta je cilj? Minimalni ripple? Maximalna filtracija suma iz mreze? Kvazi regulisano napajanje jer je sve predimenzionisano?

To su zahtevi za svako pojacalo, zasto je bas hiraga toliko kriticna?

Ja sam probao dve vrste napajanja: naj obicnije sa 66mF po grani napajanja za jedan kanal i mnozilac kapaciteta. Zvuk se nista nije promenio, samo je sum mnogostruko smanjen mnoziocem.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
20 minutes ago, Vix said:

Meni je i ta kao jeftinija "nepropisna" Hiraga, u Sisevcu , zvucala super...mogu zamisliti kako se cuje neka "propisna", ali opet bez qrcenja, u granicama izvodljivog i prakticnog.

Lepo molim admina da "isece" postove iz ove teme u Hiraginu (vec postoji), pa da tamo nastavimo...

daj linak teme

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ja kada sam stigao Hiraga je uveliko svirala... Odmah su prikacili Benike na njuma. Bilo mi cudno da 8W onako pegla niskoosetljive Benike... Veoma lep zvuk.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, ebe said:

Mene trenutno zanimaju dve stvari:

1. Da li je neko probao umesto zenerki da napravi regulisano napajanje za ulaz? Ima li smisla?

2. Zasto bas oko hirage ovoliki hype oko kapacitivnosti u napajanju? Da li neko zna da mi ojasni, ali strucno, ne crtanjem pi*** u vazduhu. Sta je cilj? Minimalni ripple? Maximalna filtracija suma iz mreze? Kvazi regulisano napajanje jer je sve predimenzionisano?

To su zahtevi za svako pojacalo, zasto je bas hiraga toliko kriticna?

Ja sam probao dve vrste napajanja: naj obicnije sa 66mF po grani napajanja za jedan kanal i mnozilac kapaciteta. Zvuk se nista nije promenio, samo je sum mnogostruko smanjen mnoziocem.

Prvo da odgovorim na pitanje oko tranzistora, spomenuh ranije drajvere i izlaze. Na 2 kom su bili 2SA i 2SC kao kod originala, na drugom paru su bili MPsa(42 i 92 mislim, oni su bili u okruzenju dosta) a na tri komada, prakticno 2+1 su bili na ulazu 2N2222 i parnjak 2907. Poslednja hiraga je radila kao drajver za trafo na 60KHz.

Tokom eksperimentisanja, na grublji nacin sam doznao da BD135 i 139 nisu za mesto u drajvu(crkli na testiranju negde oko 400KHz, test prosli MJE200 i MJE253, sa parnjacima), da 2n3055 ima bedno strujno pojacanje na 20KHz..



1.Proban je regulator umesto zenerki, krajnje besmisleno, posto je prednapon upeglan, a zenerka je samo smanjila swing ulaznog stepena, daleko ispod ripla. Probano i sa tantalom, nesto manji sum je sa 100uF i 22nF u paraleli, mada su i tantali ekstra.

2. Bazicna sema predvidja nesto oko 150mF po kanalu, da ne bi doslo do intermodulacije sa 100-120Hz, zarad smanjenja ripla, pri kontinualnom opterecenju ispravljaca i kao "jednostavno" resenje, tipa jednostavnosti trafo+ grec + kapacitet, bez zavojnica, regulacije...pride toliki kapaciteti imaju dovoljno energije za solidnu dinamiku opterecenja.. E sad, zasto se otislo na farade, valjda "vise je bolje", bez obzira na negativne efekte koje mogu da naprave..ipak je 1A po kanalu mirne struje, ne 10..



Mnozac kapacitivnosti ima efekat u fingiranju  praznjenja konda, sa vremenskom konstantom u bazi tranzistora, da deluje uvecan kapacitet, ultraprosto receno, ali mu je isporuka energije manja, ukratko receno. Stokiranje energije je manje, isporuka struje manja, ima svoje mesto, ali se moraju prokalkulisati energetski bilansi i potrebe za impulsnim strujama.

Poslednji modul je radio i sa 2x 70mF(70000uF), bez problema, ali na zalost nije radio na zvucnicima, vec u konstantnom rezimu.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

choke input filter , i moglo bi sa kulturnih 33mF   po railu

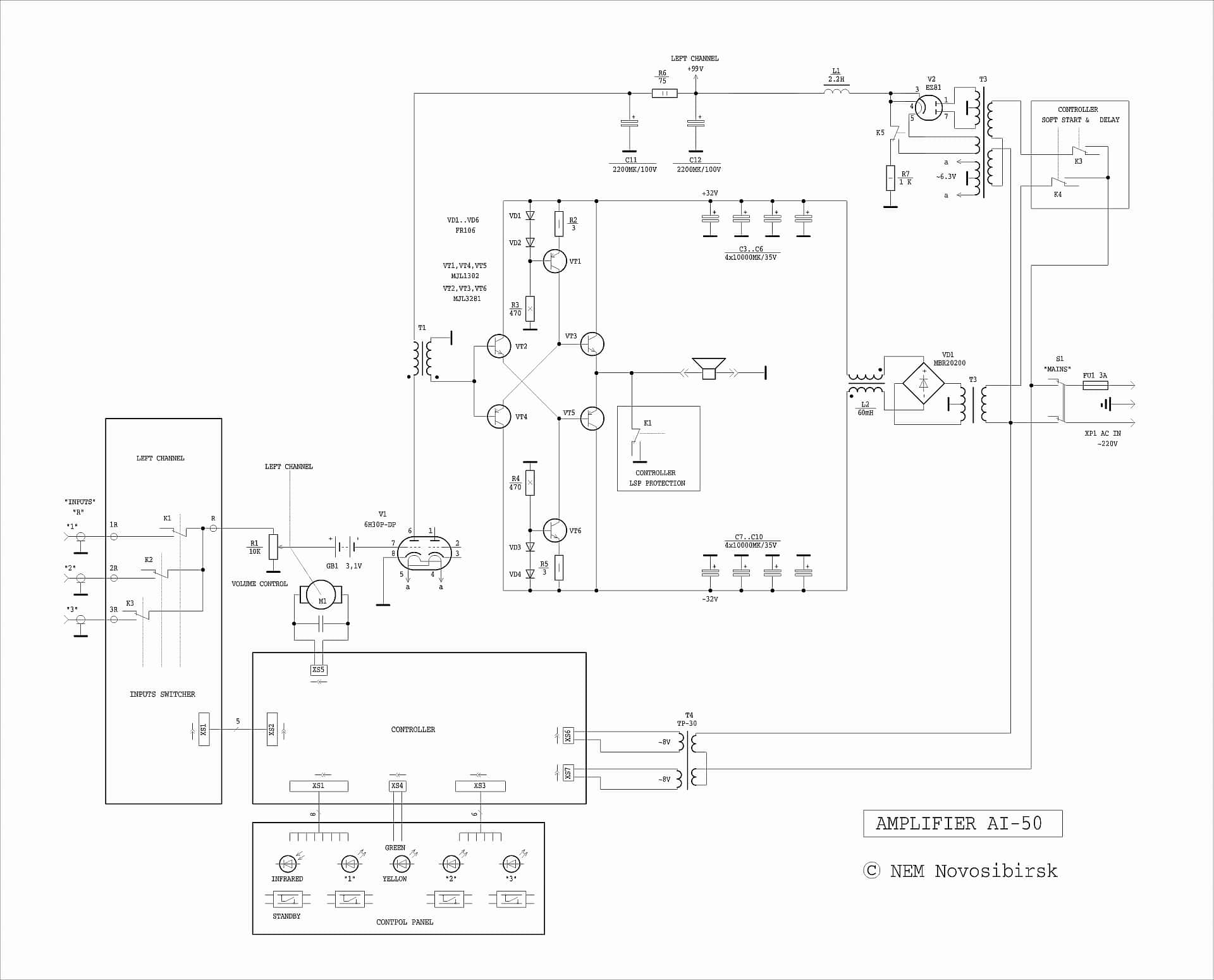

choke blagougodno resiv kao u NEM AI-50 ampu, common mode :
