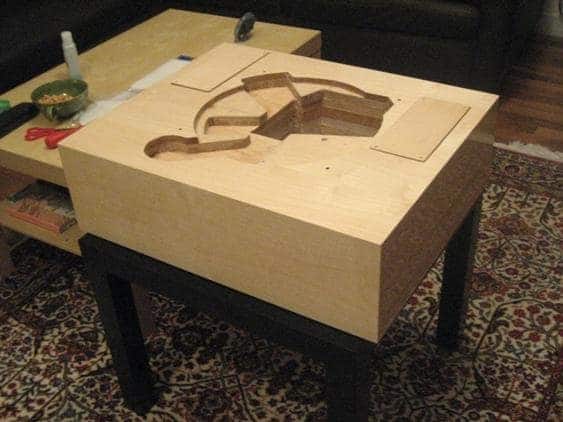

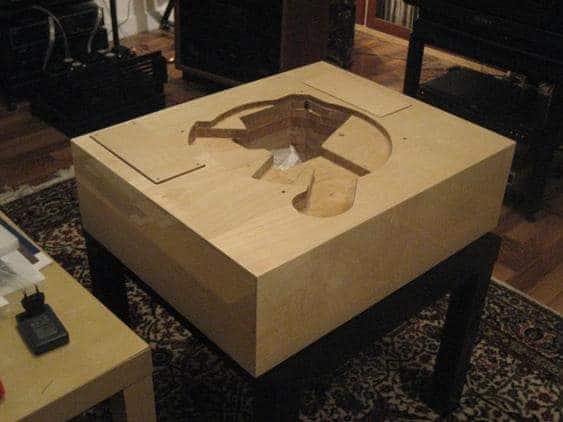

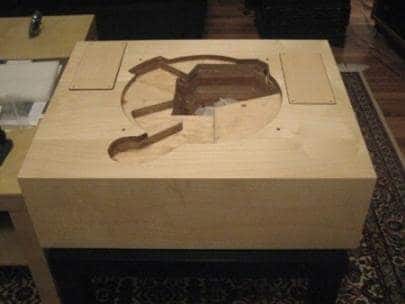

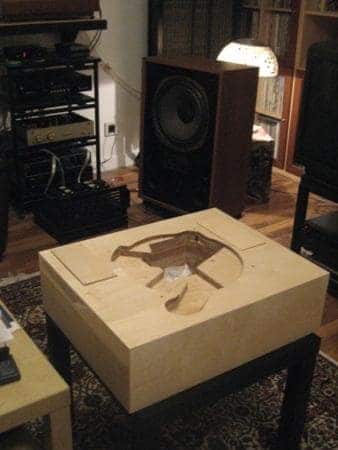

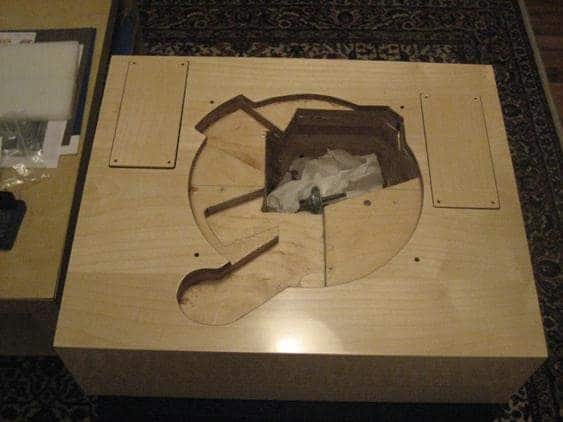

simplicisius Napisano Decembar 13, 2012 #1 Napisano Decembar 13, 2012 Pomogao sam prijatelju Baćku da sastavimo vrhunski gramofon na šasiji LENCO L75. Prikazaću vam proces sklapanja u par nastavaka. Baza gramofona je sendvič brezovog špera i medijapana. Dimenzije su 60/48 sa visinom 18.5cm. Težina osnove je oko 35kg. Sklopljen gramofon je skoro 45kg! Ploče za ručke su izrezane od punog javora. Baza je furnirana javorovom, lakirana i polirana u više slojeva. To je vrhunski uradjeno u radionici za umetničku obradu drveta gospodina Ferenca na Paliću. Na njega me uputio Igor kome je napravio zvučničke kutije.
grau. Napisano Decembar 13, 2012 #2 Napisano Decembar 13, 2012 bravo bravo bravo! jos samo da mu skutijas te ardene u pozadini, i bingo

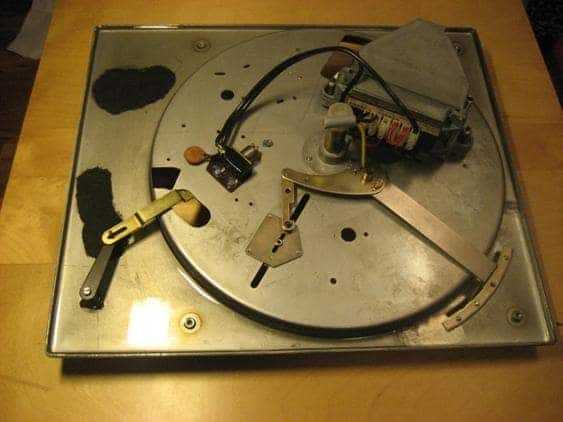

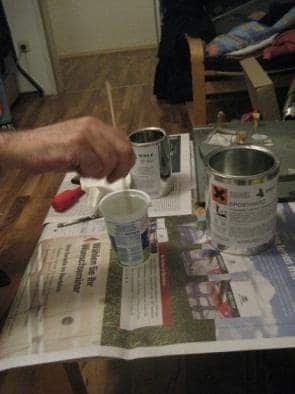

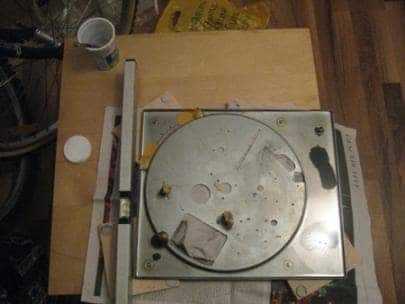

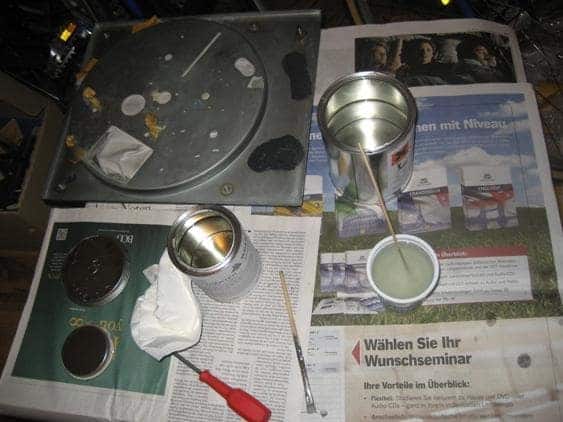

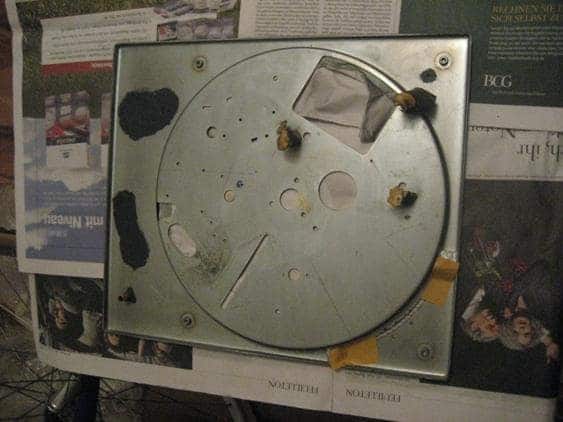

simplicisius Napisano Decembar 13, 2012 Autor #3 Napisano Decembar 13, 2012 Na limenoj šasiji zavarene su nepotrebne rupe. Zaštitili smo deo za pričvršćenje mehanizma i ulili umešani dvokokomponentni epoksid. Ivice lima su kao kadica. Epoksidna smola daje potrebnu čvrstinu i stabilnost. Takodje je dodatno akustički umrtvljuje! Lice šasije je peskareno, a zatim obojeno veoma interesantnim metalik mat crnim auto lakom. Vidljivi deo diska takodje je obojen na isti način.

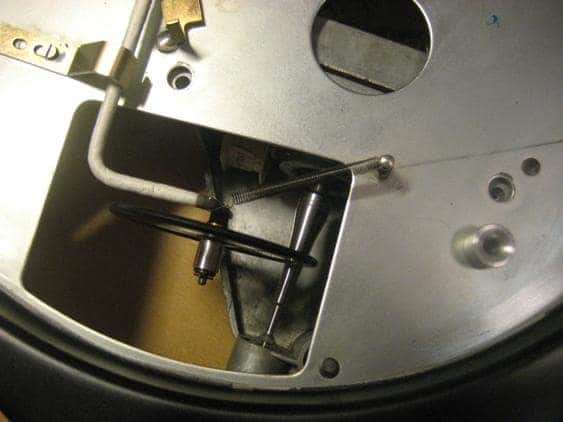

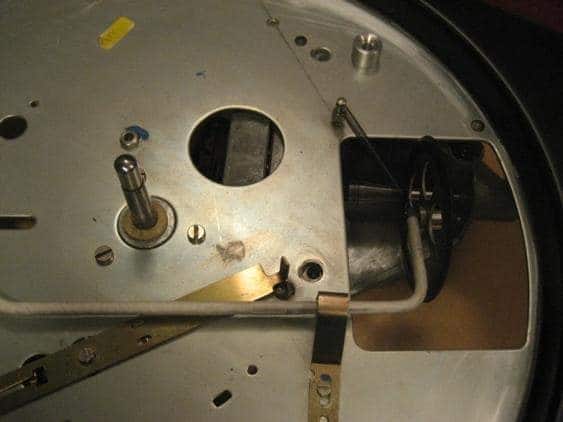

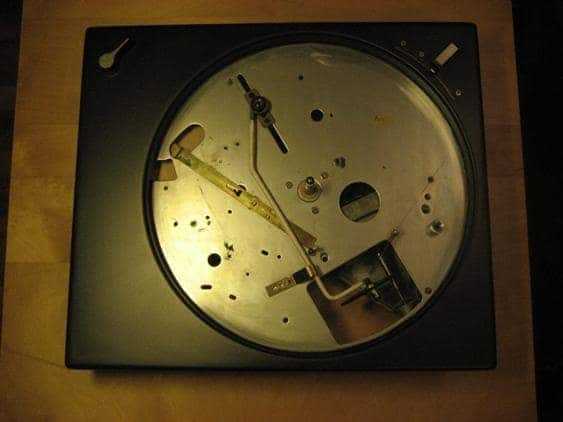

simplicisius Napisano Decembar 13, 2012 Autor #6 Napisano Decembar 13, 2012 sjajno ovo i mene uskoro ceka Pre montaže svi vitalni delovi su provereni, očišćeni i podmazani. Ležaj tanjira i osovina su bili u odličnom stanju, bez "lufta" i ogrebotina, te su servisirani i montirani. Kasnije planiramo da ih zamenimo turbo verzijom. Motor je jedan od razloga zašto se po ovom principu može napraviti vrhunski gramofon. Ima ogroman obrtni moment i veoma je stabilan. Velikih je dimenzija i vešan je oprugama. Nije mu neophodna elektronska regulacija. Bio je u vrlo dobrom stanju, tako da je samo očišćen, podmazan i nakon sklapanja podešen da minimalno vibrira prema uputstvima na LENCO forumu. Nosač "idlera" dampiran je debelom teflonskom trakom. Više nije zategnut oprugom, kao na fotografiji, već konstantnom silom koju daje mesingani teg. To je jedno od najvažnijih poboljšanja, ali sam propustio da fotografišem nestrpljiv da čujem krajnji rezultat! Vidi se prolazni alušraf za sajlicu.

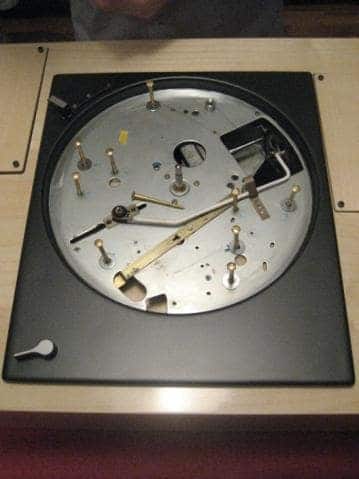

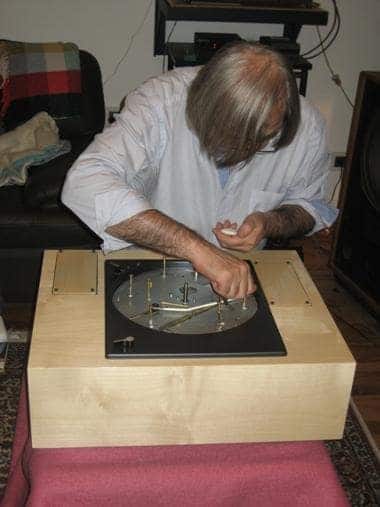

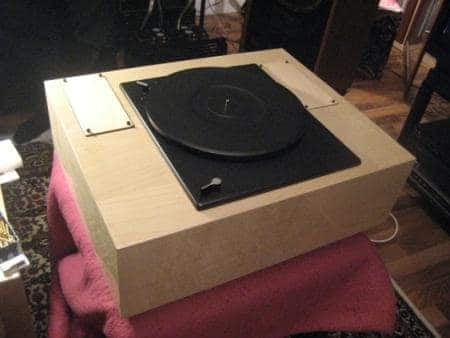

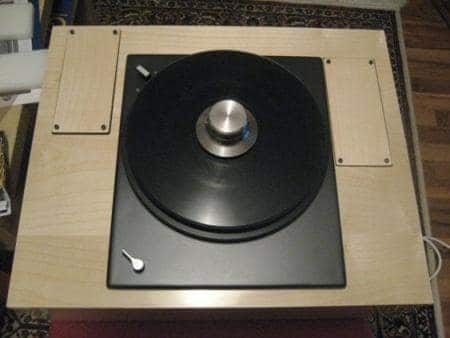

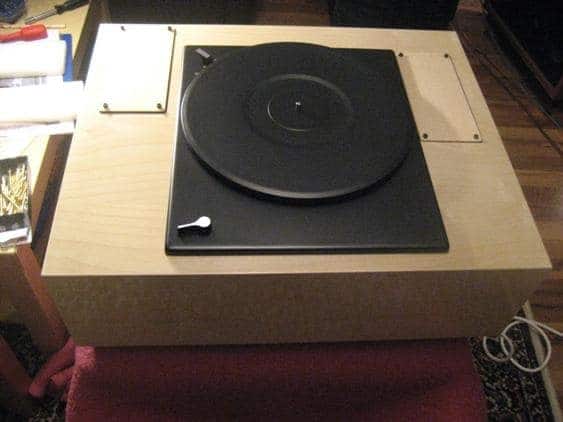

simplicisius Napisano Decembar 13, 2012 Autor #8 Napisano Decembar 13, 2012 Ovako izgleda sklopljen LENCO. Šasija je dugačkim 4mm brezonima zašrafljena na bazu u četiri ćoška. Zatim su MESINGANIM šrafovi na osam mesta uvrnuti ispod tanjira. Važna napomena: ispod lima treba postaviti podloške . Šasija mora imati čvrst spoj sa bazom! Nije dozvoljen elastičan spoj!! Nakon sklapanja isproban je mehanizam i motor. Uz pomoć stroboskopa precizno je podešen broj obrtaja tanjira ( 33,3 i 45 o/min ). Podešavanje je veoma osetljivo, pomoću oslonaca poluge birača brzine. Uz adapter akrilni disk ( 25mm ) VPI gramofona upotrebljen je kao mat. Sa teškim pritiskačem snažni motor je kretao za sekundu!

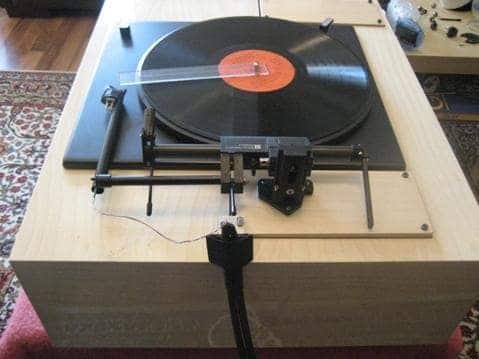

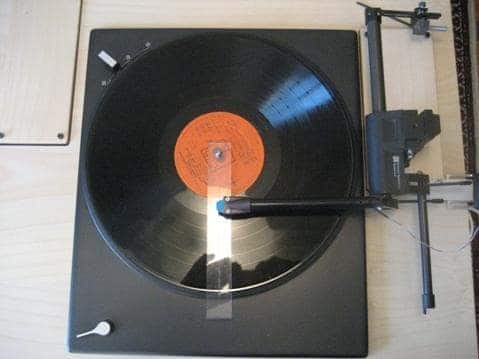

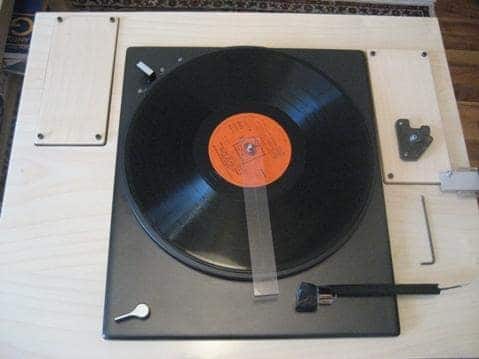

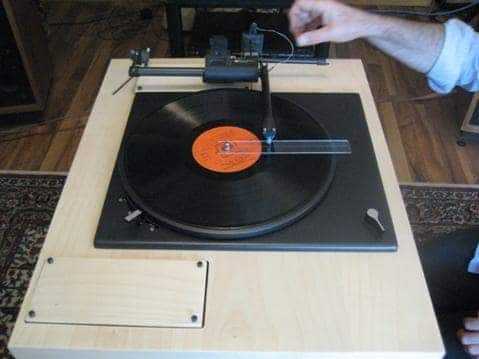

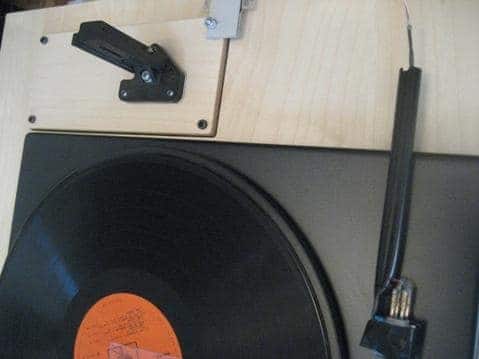

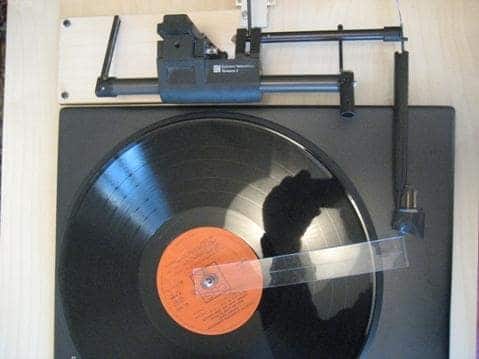

simplicisius Napisano Decembar 13, 2012 Autor #9 Napisano Decembar 13, 2012 Montirana je tangencijalna ručka ET sa LYRA glavom. Trebalo je biti veoma pažljiv i precizan kod odredjivanja tačke montaže. Jednom montirana ručka se iznenadjujuće jednostavno podešava. Kritična je paralelnost nosača ručkice i površine ploče! Visina igle se može podesiti u toku reprodukcije i osluškivati efeket. Toliko visoko se može podići da je moguće skinuti ili postaviti mat-tanjir od 25mm, a da ne pričamo o debljini ploče!!!! ...O zvuku i sistemu u sledećem broju!
крокодил Napisano Decembar 13, 2012 #10 Napisano Decembar 13, 2012 Montirana je tangencijalna ručka ET sa LYRA glavom. Trebalo je biti veoma pažljiv i precizan kod odredjivanja tačke montaže. Jednom montirana ručka se iznenadjujuće jednostavno podešava. Kritična je paralelnost nosača ručkice i površine ploče! Visina igle se može podesiti u toku reprodukcije i osluškivati efeket. Toliko visoko se može podići da je moguće skinuti ili postaviti mat-tanjir od 25mm, a da ne pričamo o debljini ploče!!!! ...O zvuku i sistemu u sledećem broju! Вауууууууууу.! Прави врхунски рад, свака част момци ! Мени би било веома интересантно да напишеш колико је која операција коштала, као и материјали за плинт ? Ако није по правилима , може и на пп. И опет, Браво !
zika Napisano Decembar 13, 2012 #11 Napisano Decembar 13, 2012 Вауууууууууу.! Прави врхунски рад, свака част момци !Мени би било веома интересантно да напишеш колико је која операција коштала, као и материјали за плинт ? Ако није по правилима , може и на пп. И опет, Браво ! Ne vidim razlog zašto odgovor na takvo pitanje ne bi bio po pravilima...
ninja Napisano Decembar 13, 2012 #12 Napisano Decembar 13, 2012 Svaka cast! Koja je to ET rucka? Je li ova zadnja? Prica se da je vrlo zeznuta za namjestiti!
Zare Napisano Decembar 13, 2012 #13 Napisano Decembar 13, 2012 Nisam ljubitelj gramofona (ne zato sto mi se ne svidja zvuk nego mi ne treba jos jedna ludost :) ) ali ovo mnogo dobro izgleda .
grau. Napisano Decembar 13, 2012 #14 Napisano Decembar 13, 2012 sve super, samo jedno pitanje. zasto motor nije upusteno namontiran tako da se ivica poklopi sa kucistem, pogotovo sto je oblik skoro pa pravougaon? nije vam bilo bitno ili ima neki razlog?

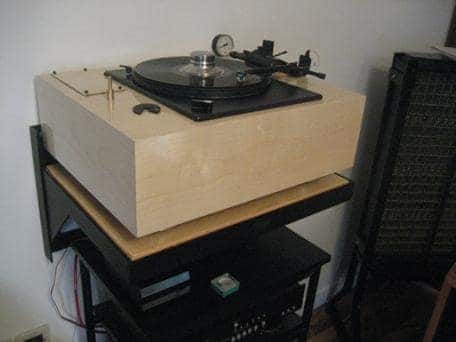

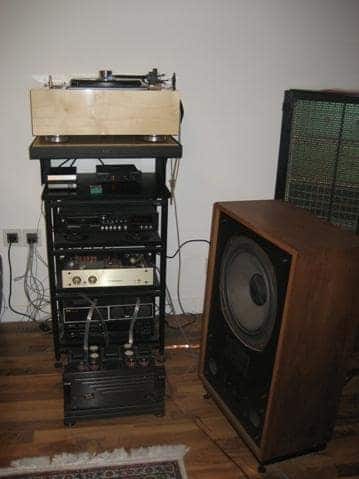

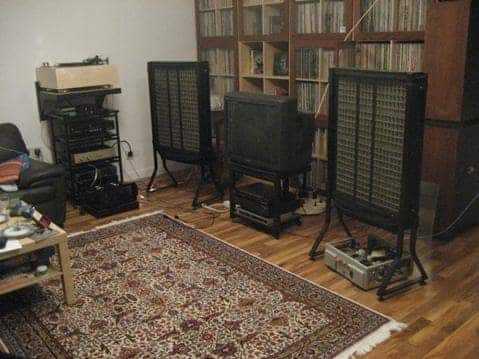

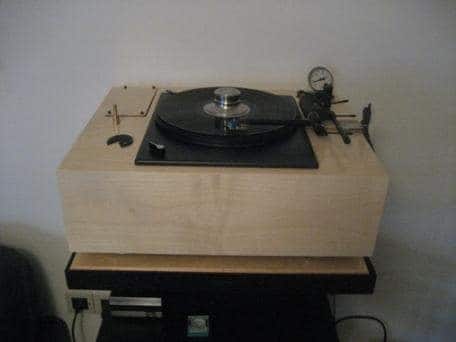

simplicisius Napisano Decembar 13, 2012 Autor #15 Napisano Decembar 13, 2012 sve super, samo jedno pitanje. zasto motor nije upusteno namontiran tako da se ivica poklopi sa kucistem, pogotovo sto je oblik skoro pa pravougaon? nije vam bilo bitno ili ima neki razlog? Položaj motora odredjen je vezom sa " idlerom " koji naleže izmedju njega i tanjira sa donje strane. Motor je fabrički vešan oprugama na šasiju. Prema ovim fotografijama možete bolje da steknete utisak o dimenzijama gramofona u odnosu na sistem. Specijalno za njega napravljena je konzola (Rondo) Sistem: MC trafo ORTOFON 2000; pre.CJ pm6; izlaz VTL 85 (EL34); zvučnici: TANOY Backlay (15"); QUAD ESL 63 pro. Ožičenje je LAB 47. Zvučnički kablovi su trakice (plastificirana folija 0.1/10mm). Mrežni kablovi su njihove žičice u PVC 0.7mm. Ako pažljivo pogledate videćete da sve kreću iz jednog FURUTECH konektora vezani u zvezdu!
neskor Napisano Decembar 13, 2012 #16 Napisano Decembar 13, 2012 Bilo bi pozeljno odvojiti motor od ostatka gramofona, nesto slicno PTP modu http://www.lencoheaven.net/forum/index.php?topic=5851.0
Zen Mod Napisano Decembar 13, 2012 #17 Napisano Decembar 13, 2012 link vazi samo za clanove lencoheaven btw. PTP mode nije odvajanje od ostatka , nego resenje za sturdy sasiju u stvari - plinth preuzima funkciju sasije
Zen Mod Napisano Decembar 13, 2012 #19 Napisano Decembar 13, 2012 si skinuo mozda negde pdf ili cad file za te ploce ? mrzelo me da se uclanjujem i da trazim ....
neskor Napisano Decembar 13, 2012 #20 Napisano Decembar 13, 2012 nema nigde dimenzija za izradu ima samo uputstvo za montazu u pdf-u bilo bi lepo kada bi nasli nekoga ko ima ovo pa da uzmemo mere
prophet Napisano Decembar 13, 2012 #21 Napisano Decembar 13, 2012 Član hi-fi foruma ima strava Lenco sa Schroeder ručicom. Probaj da ga kontaktiraš.
Zen Mod Napisano Decembar 13, 2012 #22 Napisano Decembar 13, 2012 neskore - to se lako napravi , kad je sasija rastavljena - nista drugo do malo merenja i crtanja no me mrzi - da imam gotovo dao bi na laser cut pa mozda i sastavio rasturenog Lenca
