Germanium SE Amplifier

[VukJov]

A ca je sa ovim ca je Sleepy spomenul da ce morat delat i na manje od 1 oma?

Pomozi Banetu, njemu je potrebnije...kada osmislite SE do kraja moglo bi se poraditi i na kratkom spoju...

[sstrsat]

OK bane, neka gre tih 32V. To ce po potribi omogucit i dobivanje daleko vece izlazne snage ali uz podosta povecanu disipaciju pa ce i hladnjaci morat bit adekvatni. Ali sve va svoje vrime. Za sada neka gre sa tih 32V i strujom mirovanja od 2,6A ca ce omogucit dobivanje cca 12W snage. Ako se posli pokaze da malo fali, povecat cemo. Rezerve va amplitudi izlazng napona ima.No za sada neka gre ovako. Mozda ce bit neke manje korekcije vridnosti nekih elemenata u shemi jer san ja isal od pretpostavke o 8-omskom teretu a on ce bit 4 oma. Eventualnu potribu za time cu sutra razmotrit i javit. Ako si nasal di ima AF118, nemoj se puno premisljat nego ga zemi odma. Svi parametri su na njegovoj strani u odnosu na AFY14, i napon i struja i snaga i tranzitna frekvencija. A najvazniji je parametar da je dobavljiv.Izmedju AL102 i AL112 ni velika razlika. AL102 ima 4 MHz a AL112 ima 3 MHz (razlike u maksimalnom dozvoljenom naponu su potpuno nebitne za ovaj amp). A kako je razlika va cijeni skoro 4 puta onda uzmi AL112. Ako te jednom va buducnosti bude jeskala radoznalost da vidis razliku izmedju 102 i 112 onda ces razmisljat o njegovoj nabavi. Ovako odoka, zvucna razlika moze bit samo izrazito minimalna (ako je uopce bude) pa ako se moze jeftinije proc, zac ne. Pogotovo ako ga mores direktno kupit dvi ulice od sebe

[bata bane]

sstrsat, ne brini za hladnjake oni su vec predemenzionirani.koliko vec u utorak imacu AL112, a za AF118 moracu pricekati jedno 10ak dana pa da probamo....

[sstrsat]

sstrsat, ne brini za hladnjake oni su vec predemenzionirani.koliko vec u utorak imacu AL112, a za AF118 moracu pricekati jedno 10ak dana pa da probamo....

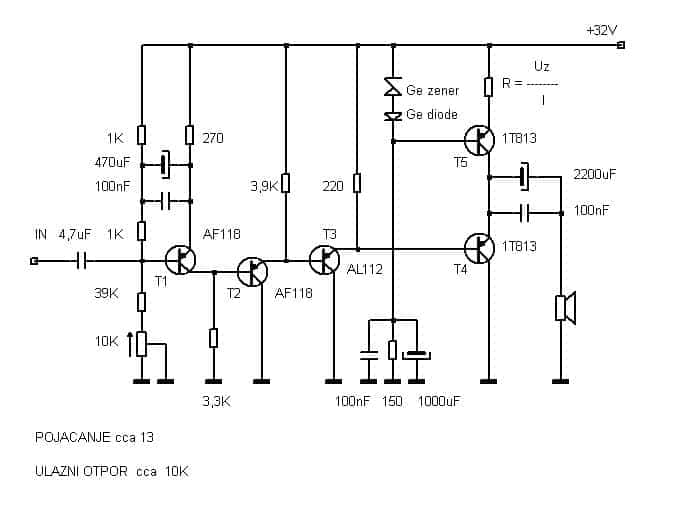

Ne gubis ti vrime, sve mi se vidi. I kako ce komponente izgleda doc vec za desetak dana, nec mi govori da ces se odma uvatit lemilice. A kako u tom periodu ja necu bit na platformi nego doma (u utorak bizin odavdi) i vrlo malo cu se lovit kompjutera onda cu ti odma napisat neke upute po kojima bis tribal ic.Na shemi san stavil korekcije / smanjenja vridnosti nekih komponenata (emiterski otpornici va driveru i predriveru; otpornik va krugu zenerice). Ovo san storil ka prvo zato ca ce teret bit 4 oma a ka drugo ca ce koristenje AF118 umisto AFY14 to omogucit. To bi tribalo pokrit sve normalne tolerancije strujnog pojacanja upotribljenih tranzistora i jedino va slucaju ekstremno velikih tolerancija ce ih tribat jos malo smanjivat. Vec ce se pokazat prilikom pustanja u pogon koje mora bit parcijalno i to ovako:Pospajaj sve RC komponente ali od poluvodica stavi samo prvi tranzistor (T1). Izmjeri napon na njegovom kolektoru i sa potom od 10K podesi da bude priblizno 16V (polovica napajanja). Ubaci drugi tranzistor i privremeno stavi u paralelu sa emiterskih 3,9K jos jedan otpornik iste vridnosti pa izmjeri napon na njegovom emiteru. Tribal bi bit za nekih 0,2V visi nego na kolektoru T1 pa po potribi korigiraj potom. Sad izbaci tih dodatnih 3,9K i ubaci treci tranzistor. I njegovom emiterskom otporniku od 220 oma privremeno spoji u paralelu jos jednoga od 220 oma. Vidi napon na njegovom emiteru koji bi tribal bit visi za 0,2V nego na emiteru T2 i po potribi podesi potom.Kad si to postigal izbaci tih dodatnih 220 oma i spoji izlazni tranzistor T4 ali T5 i zenerice (CCS sklop) jos nemoj ubacivat nego umisto njega stavi privremeno otpornik od nekih 6 oma (od emitera izlaznog tranzistora prema + napajanju). Taj otpornik ce trosit nekih 40W pa mora bit sastavljen od kombinacije visokovatnih otpornika. Tocna omska vridnost ni bitna, ovih 6 oma je za nekih 2,6A struje kroz izlazni tranzistor. Odstupanje od +/- 20% zasad ni bitno. Sad stori (predzadnju) korekciju pota tako da na emiteru izlaznog tranzistora imas tocno polovicu napajanja (16V). Provaj malo minjat vridnost tih 6 oma skidanjem ili dodavanje nekog od tih paralelnih visokovatnih otpornika i kontroliraj napon na emiteru. Nikakove znacajnije promjene ne bi smilo bit. Ako je to u redu kreni na vecu promjenu tih otpornika (isprovaj i sa 4 i sa 8 oma vridnosti) i kontroliraj da li je napon na emiteru jos uvik stabilan. Ako je u svim tim uvjetima ostal stabilan onda se sa vrlo velikom virovatnosti moze uzet da je sklop miran i da ne pokazuje sklonost samooscilacijama. Ali ako ti se pojavi kakvo vece setanje napona (recimo varijacija veca od mekoh 1 do 2V prema gori ili prema doli) onda su ili tolerancije njegovog strujnog pojacanja prevelike ili sklop oscilira. Ako dojde do takvog nezeljenog slucaja (mada je mogucnost izuzetno mala) onda prekini testove i sacekaj da se vratin na platformu jer ce va tom slucaju tribat storit odredjena mjerenja i provjere. Kazem, virovatnost za taj nezeljeni scenarij je izuzetno mala ali ako se kojom nesricom desi nemoj poc glavom kroz zid i reskirat unistenje tranzistora. Sve je to relativno lako rjesivo i ne triba te zabrinjavat.Ali ako sve projde normalno (kako i ocekujen) onda mozes poc na prvi slusni test (jos uvik bez CCSa). Spoji zvucnik, dopelji signal i vidi kako to svira. Snaga ce naravno zasad bit prilicno mala, svega kvarat od maksimalno moguce, zbog otpornika umisto CCSa. Mada bi ako je zvucnik dovoljno efikasan i tih nekih 3W tribalo itekako grmit. Ajmo pretpostavit da je sve to prodelalo kako triba i da si zadovoljan kvalitetom zvuka pa mozemo poc na zavrsni korak. Ubacivanje CCSa i dobivanje pune izlazne snage. CCS je ovdi formiran od tranzistora T5, otpornika od 150 oma, zenerice i Ge diode. U shemi san napisal "Ge zener" mada niman ni najmanju ideju di ces nac Ge zenericu. Potraga za njom ostaje ka opcija ali da ne gubis vrime, ubaci standardnu Si zenericu od 3,3V / 5W. Virujen da ces ovdi lako prihvatit to malo Si zagadjenje jer ona dinamicki ne dela apsolutno nista. Za signal je premostena elkom od 1000uF i blokom od 100nF pa je sa aspekta signala niti nima va sklopu. Ona samo osigurava staticke uvjete. Sa tih 3,3V ce ti otpornik oznacen sa R imat vridnost od 1,3 oma i najbolje ga je slozit od 3 paralelna visokovatna otpornika 3,9 oma. Kako ce se na njemu razvijat nekih 8W disipacije onda ti preporucan da 3,9 oma otpornici budu za snagu od po 17W svaki (standardna vridnost). Ovo iz razloga da se ne pregrijavaju i da ne dolazi do velike promine njihovog otpora u ovisnosti od temperature. Ovo je bitno jer otpor tih otpornika direktno odredjuje struju kroz CCS.I sad kad je CCS ubacen, amp bi tribal razvit punu snagu. Naravno prvo provjeri napon na emiteru izlaznog tranzistora i ako se postavil na 16V ili vrlo blizu toga pusti amp nekih pol ure ili uru da se dobro zgrije i termicki stabilizira pa po potribi stori fino podesavanje pota da na izlazu imas tocno 16V. Za sva ta mjerenja referentan tocka ti je masa ampa.I finalno, spoji zvucnike, odvrni i uzivaj. A ako jednom u buducnosti budes zazelil vise snage poc cemo na povecanje struje kroz CCS i izlazni tranzistor. Ali zasad neka bude ovako i virujen da ce snage bit i vise nego dovoljno.I jos neke konstrukcione napomene. Zenerica ne smi bit izlozena velikim temperaturnim prominamai zato bi ju bilo najbolje montirat tako da je stegnuta kakvom obujmicom na vlastiti mali hladnjak. A za razliku od nje, Ge dioda mora pratit temperaturne promjene na CCS tranzistru pa nju triba ternicki vezat sa njime. I ta dioda ne smi bit ona mala signalnog tipa nego triba uzet ispravljacku Ge diodu predvidjenu za najmanje 0,5A. Na otporniku 150 oma u krugu CCSa se disipira nekih 5W tako da on triba birnajmanje 10-vatniNa otporniku 220 oma u emiteru T3 se disipira nekih 1,2W pa on triba bit za najmanje 2 a jos bolje za 5W.Prva dva tranzistora nisu blizu svojih maksimalnih vridnosti disipacije ali kako delaju va toploj okoloni mozda se pokaze potriba da se na njih stave mali hladnjaciIspravljac za ovo stvarno mora bit vrlo kvalitetan jer u samom ampu nima nikakvog rasprezanja medju stupnjevimaA na tome da gres po gore navedenj proceduri pustanja va pogon cu inzistiratKorigirana shema:

[bata bane]

SStrsat, ostao sam bez teksta, svaka cast. Ovo su taman smernice za sledecih mesec dana toliko i cenim da ce mi trebati vremena da sve spremim i preipremim. Bice tu i teske metalurgije dok prilagodim hladnjake da mogu direktno na njih da montiram ove ruske tranzistore(za CCS). Jedini problem bice izoliranje CCs tranzistora( 1T813B) jer imaju specificnu motazu sa priljubnim prstenom, tako da ce mi za to trebati isto vremena(uz ostale tekuce porodicne zadatke).Na ovom pojacalu nisam izolovao izlazni tranzostor bas iz tog razloga, ali sad cu izgleda morati No, za pocetak cu da prikupim komponente, pa onda lagano.Naravno, sve ce biti propraceno propratnom foto-pricom

[sstrsat]

Je bane, ne triba zurit i sve ce sist na svoje misto. A ca se tice rusa va CCSu, on je tu zato da cili amp bude Ge. Naravno da bi i hrpa Si bipolarnih ili mosfeta mogla besprijekorno obavit tu funkciju ali san bil uvjeren da ce ti se ovako vise svidjat. Njegovo izoliranje od hladnjaka ne bi smil bit neki veliki problem. Liskun za ispod njega mozes lako adaptirat od standardnog liskuna za TO3 tranzistore a na metalnom prstenu ki ga drzi samo malo prosiri rupice tako da kroz njih mogu proc izolacione podloske koja se standardno koriste kod TO3 ili TO220 kucista. Vide ce ic kroz njih i nece bit nikakove opasnosti da ti kuciste rusa dotakne hladnjak. Eventualnu upotribu plasticnih vida ne preporucan, one dosta brzo popuste a to bi dovelo do pregrijavanja tranzistora.Virujen da je procedura koju san ti napisal dovoljna da ga i sam uspjesno pustis va pogon ali ako na bilo kojem koraku ositis nesigurnost ili predosjecaj da bi nec moglo poc lose onda sacekaj tih misec dana dok se ne vratin na platformu.

[bata bane]

Je bane, ne triba zurit i sve ce sist na svoje misto. Virujen da je procedura koju san ti napisal dovoljna da ga i sam uspjesno pustis va pogon ali ako na bilo kojem koraku ositis nesigurnost ili predosjecaj da bi nec moglo poc lose onda sacekaj tih misec dana dok se ne vratin na platformu.

Naravno, bez zurbe, ovo i treba da bude uzivanje, bas se radujem Uvek ima neko ko moze da mi pomogne, naravno morace da radi mito i korupcija Nego pade mi napamet, da mozda poojurim neku prigusnicu umesto CCS-a, da vidim jer to moze neko ovdi da isprojektuje i napravi

[Zen Mod]

a moze - al' da smanjujes napon napajanja - jerbo ti ruja ne bi izdrzao toliko

[bata bane]

Pa kad sam se prihvatio posla da uradim do kraja, mozda i to da ubacim u razmatranje ako nije bas... Kakvi bi bili TZ za jednu taku prigusnicu u ovoj varijanti, npr.

[Zen Mod]

TZ ?

[sstrsat]

a moze - al' da smanjujes napon napajanja - jerbo ti ruja ne bi izdrzao toliko

I ne mora bit tako. Sama prigusnica ima svoj otpor. Taj otpor + jos jedan vanjski otpornik va seriji s njom pojede visak napona. I jos jedna izuzetna korist se dobije sa takvin spojem. Hiti oko na moj site di ces nac da to koristin va svom OTLu i razlog zac.Ali kako izvedba i cijena prigusnice za toliku struju nisu bas igra, zasad je bolje da bane ne komplicira zivot sa time. Jer to bi osim izrade same prigusnice ovdi podrazumivalo i znatnu promjenu va shemi. Zbog odrzavanja koliko toliko konstantne struje kroz izlazni tranzistor

[Zen Mod]

proveri link za tvoj site baca me na neki whirlwind

[sstrsat]

A u vrazju mater, moral san 06/03 uplatit za obnovu domene. Bit ce da se gospoda strogo drze datuma i da su ga ugasili dok ne uplatin. Jeba i mozak posli pedesete kad zaboravin takove stvari. Risit cu to sutra ili preksutra

[Zen Mod]

a napravi blog ovde , ako nemas vecih aspiracija

[sstrsat]

Ma da bi blog na nec licil triba podosta toga napisat. Mozda jednom kad uvatin volje

[Zen Mod]

a iskopiraj slike i sadrzaj od sajta ;jes' forma malo drugacija .... no - volja ti

[bata bane]

Ali kako izvedba i cijena prigusnice za toliku struju nisu bas igra, zasad je bolje da bane ne komplicira zivot sa time. Jer to bi osim izrade same prigusnice ovdi podrazumivalo i znatnu promjenu va shemi. Zbog odrzavanja koliko toliko konstantne struje kroz izlazni tranzistor

Ako barba kaze , tako ce i bit

[Zen Mod]

ne mu se zameraj - da ti ne nabije sabljarku tamo di je mrak

[Sipi]

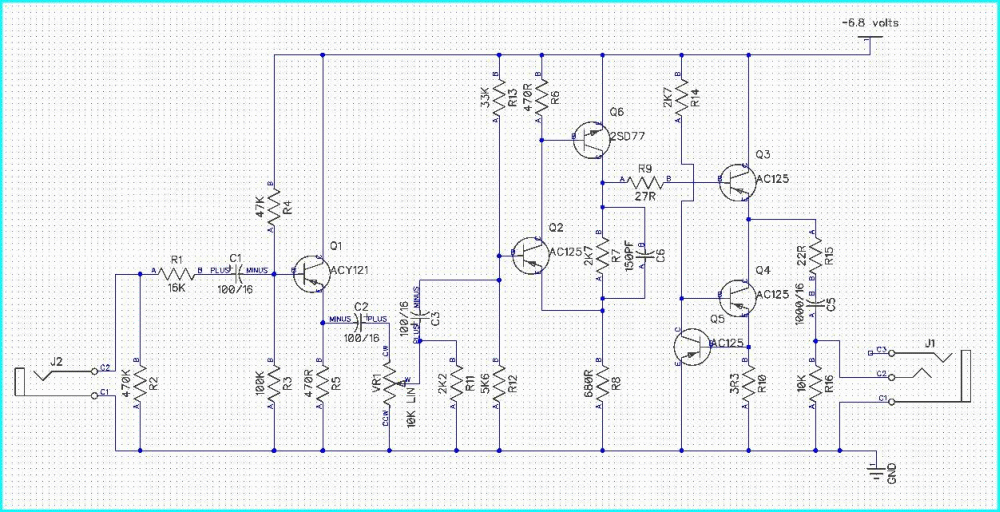

Evo interesantnog projekta : http://www.diyaudio.com/forums/headphones/160646-germanium-single-ended-class-headphone-amp.htmlU pitanju je germanijumski headamp, topoloski vrlo razuman, zgodan za skaliranje po snazi - emitor folover (buffer) na ulazu, CFP gain stage, SE CCS-loaded izlazni stepen.Ljudi napravili, preslusali, izmerili i uz male izmene, to je to sto je u stvari bata bane hteo.

[ZZZ]

Pa da...Mozda bi sipi mogao da preformulise recimo JLH topologiju za Ge?Ja sam probao sa PSpice-om davno i secam se da je bilo jako dobro, negativni napon napajanja.?

[Sipi]

Nisam siguran da je JLH to sto se ovde trazi.Ne znam u kojoj meri bi se simulacije Ge elemenata poklopile sa stvarnoscu - nema dobrih modela, na netu su uglavnom lose prepravljeni modeli Si tranzistora. A i da ima, opet ne bi vredelo - realne komponente toliko vrljaju u karakteristikama da je svako modelovanje prilicno nerealno.Negativni napon napajanja - odma' se vidi da si tuber - ko je jos video PNP cevku ?

[ZZZ]

Nism imao modele za neke power Ge imam samo za AC127 i 8...Ali cisto me itresovalo da uporedim kako se ponasa na simulaciji(sto ne mora nista da znaci...)sa negativnim naponom i pripadajucim tipom tranzistora...mislim da sam stavio 2SA1943 za - PS a 2SC5200 za +naravno da bias treba prilagoditi za Ge ne?.nisam obratio paznju sta se trazi ovo je vise kao neki mali offno hard feeleings? .ja recimo imam 2 mono bloka Ge Western electricizlazni stepen je svega 4 power Ge tranzistora4-5 otpornika i SE-BAL interstage trafo na ulazu...25W.radi odlicno i ima jako stabilan off-setbez spreznog kondenzatora...
