Znaci, visoki i bass serijski vezem a ovale nakacim paralelno ?

[Zen Mod]

sotono imzenjerskaserijskom skretnicom povezes alfe i ovale , visoki ostavi kako jeste

[Beli]

Biće to zanimljiva igrarija, jer je logika kod analize serijske skretnice malko drugačija nego kod paralelne ... npr da bi povećao nivo zvuka, kod paralelne skretnice(ove sa kojom si se do sada bakćao) dodatni zvučnik povezuješ paralelno sa postojećim(kao što si vezao dve Alfe), a da bi smanjio nivo na mesto jednog stavljaš dva redno vezana (k'o što si uradio sa ovalima); kod serijske skretnice treba da uradiš sve suprotno:

da bi povećao nivo na mesto jednog stavljaš dva vezana redno, a da bi smanjio nivo na mesto jednog stavljaš dva vezana paralelno.

Ako ti je lakše za razumevanje, posmatraj zvučnike kao otpornike u naponskom razdelniku; na većem otporniku dobićeš veći napon, a na manjem napon će biti srazmerno manji ... a to znači da će shodno tome da se podeli i snaga dovedena sa pojačala - "veći otpor" će dobiti veći deo a "manji otpor" će dobiti manji deo, od ukupne snage koje im isporučuje pojačalo.

[Vix]

Chakija, evo procitaj ovo: http://www.diyaudio.com/forums/showthread.php?t=131170&highlight=John+halen&page=2 Mogao bi da izvedes nesto slicno. A visoki samo spoji direktno na amp (preko kondica).To ce biti, ajmo jos jedan (zacarni) krug, ali je zato vredno muke. P.s. Ovale teras fullrange? Ok, i ja radim to isto B200-ci, ali je za ovale to ipak previse...

[chakija]

Moze malo pojasnjenja...Kako da vezem ovale FR i alfe preko 6.3mH serijski !!?? Neka mi neko nacrta

[Vix]

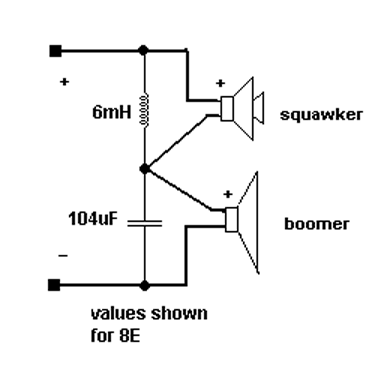

Eto ovo je nacrtao ZM na diyaudio.com (copyright). Tebi su dakle dve alfe u paraleli, a ovali u seriji. Znaci imas bas od 4 ohma i ovae od 8 ili 12 oma (znam da ti je jedan oval na 4 oma e drugi ne znam da li je 4 ili 8?). Recimo da koristis isti induktivitet, onda moras prilagoditi vrednost kondenzatora, posto su date vrednosti na slici za 8 oma...

[Beli]

Vix, znam da imaš najbolje namere, al' molim te ne zbunjuj mi Bricoju ... iovako je dovoljno sluđen sa ovom skretnicom.

Dakle Chakija, ti si dobio sa paralenim Alfama i redno vezanim ovalima u paralelnoj skretnici, ajd' da kažemo, ujednačen nivo zvuka kroz ceo slušni opseg. E pa ako je tako, da bi dobio isto to onda ćeš u serijskoj skretnici morati povezati dve redno vezane Alfe na red sa paralelno vezanim ovalima; tako vezane Alfe i ovali bi radili kao FR drajveri .... da bi smo doveli samo frekvencije do 100Hz na Alfe, moramo dodati kondenzator od oko 100uF vezan paralelno sa njima (+ jedne Alfe povežeš na - druge, a na slobodne + i - krajeve vežeš kond)... ako bi vezao paralelno zavojnicu od 6.8mH paralelno vezanim ovalima, odrezao bi im frekvencije ispod 100Hz(ona od 1.6mH bi rezala na oko 400Hz).

Probaj ovako pa javi šta si dobio.

Nadam se da će ti ovo biti dovoljno jasno, pošto nažalost trenutno nemam na čemu da ti nacrtam šemu.

Evo ti pogledaj sliku ovde... skretnica prvog reda (6dB/oktavi).

[chakija]

E, pa to me i bunilo, sto ja NEMAM kond od oko 100uF za skretnicu i necu da mi bude bilo sta ispred ovala...Imam samo taj vraziji 6.3mH namotaj . Mislim da je poenta da ako hocu 6db skretnicu za bass, MORAM imati i odgovarajuci kondenzator u kolu. BTW , hvala Vam obojici na trudu i objasnjenju(osecam se pomalo idiotski )

[Beli]

Imaš valjda dva elektrolita od 200(220)uF ? Poveži ih redno ( + sa +), a minusi su ti onda krajevi bipolarnog konda od 100(110)uF ... doduše ne mogu da se setim dal' je elektrolitima, kad se ovako vezuju, bolje vezati + na + ili - na - , al' to tebi i nije tako bitno; bitno je da budu od 25V ili veći.A ako ćeš ovale da teraš FR, onda izbaci onu zavojnicu od 6.8mH.

[Zen Mod]

.......A ako ćeš ovale da teraš FR, onda izbaci onu zavojnicu od 6.8mH.

[Beli]

Pošto vidim da niste bili večeras kod kuće, moram da vam kažem da smo divanili o serijskoj skretnici u kojoj dotična zavojnica od 6.8mH obavlja poslove visokopropusnog fitra (high-pass) za pomenute ovale(odomaćen naziv za zvučnike ovalnog oblika ).

[Zen Mod]

Pošto vidim da niste bili večeras kod kuće, moram da vam kažem da smo divanili o serijskoj skretnici u kojoj dotična zavojnica od 6.8mH obavlja poslove visokopropusnog fitra (high-pass).

ma znadem o cemu smo divanili ..... nego ne volem ovale u full FR

[Beli]

A tooo ... pa i meni se čini da su ti ovali u stvari visokotonci; baš mi nedavno pokupiše ispred nosa Iskrine kutije sa jednim okruglim 8"FR(sa trubicom) i dva ovakva ovala koja su izigravala visokotonce .

[Zen Mod]

pokupili su ti legendarne kutije od Garrard iskrinog gramopojacala ;gramofon (sasija) je bio valjda BSR ili ipak bas Garrard (?) , pojacalo Tesla tranzistorsko , a kutije Iskra 8" gumenjak/keramika magnet sa trubicom (10W/4E) + 2 ovala sa zatvorenom korpom , koji su radili kao tweet i super tweetsamo ta dva 8" vredese tih 50 ojra ......

[Ја sam sam]

samo ta dva 8" vredese tih 50 ojra

Ма и више само питање кога наваташ .стоН_Колд

[Beli]

... ovo su do sada najbolji zvucnici koje sam napravio, tj. OB koji do sada najbolje zvuci. Dve 15" alfe daju tako dobar i precizan bas da je to zapanjujuce. Prisutnost i prirodnost bass-a je nenadHebiva ...

... ma samo da se skinem sa ovih lekova(nije preporučljivo da vozim kola dok ih uzimam ), dolazim da ih čujem

Jedino je mana sto ne ide baš do 35Hz ...

E pa za to će da se pobrine Tapped Eminence horna

[chakija]

Hehehe, najs !Ocekujem te kad god budes mogao da navratis. Mogao bi poneti i nekiH plejera cisto da uporedimo sa mojim sondzom.

[Zen Mod]

RASPRAVA O DD ZVUCNICIMA PREMESTENA OVDE :

http://www.diyaudio.rs/topic/367-d-d-zvucnici/

ZM

[Superfi]

Kad cemo pit pivu i slusati mjuzu Chakija? Inace, cini mi se da bilo 'relativno' jednostavno pokusati nesto poput Yamamotovog YS 500 OBa.Sad vec ima dosta podataka (Eminence Deltalite II 2515 + B&C DE500, rez na 1.2kHz,dimenzije su date...)Siguran sam da ce Srajaan dati gomilu lepih slika na kojima ce se moci videti neka eventualna ''caka''ako je uopste ima.Pozz

[Beli]

Inace, cini mi se da bilo 'relativno' jednostavno pokusati nesto poput Yamamotovog YS 500 OBa.

A ni GedLee Summa 15 nije za bacanje, pogotovo što se 15" waveguide od Summe prodaje za 450USD(oko 300 jevrića), a SS-500 wood horn od Yammamoto YS-500 za 100 000Yen-a(oko 750 jevrića!)Ne znam kako bi se pokazao ovaj waveguide ; po karakteristikama, a naročito po ceni, predstavlja više nego zanimljivu alternativu .

Sad vec ima dosta podataka (Eminence Deltalite II 2515 + B&C DE500, rez na 1.2kHz,dimenzije su date...)Siguran sam da ce Srajaan dati gomilu lepih slika na kojima ce se moci videti neka eventualna ''caka''ako je uopste ima.Pozz

Imaš lepih detalja i ovde, na Yammamoto-vom zvaničnom sajtu .

[Zen Mod]

taj partsexpress WG je zanimljiv .... ali koliko se secam iz komentara na big diya , ima svojih nedostataka ......mislim da JBL WG ipak predstavlja kvalitativno bolje resenje

[Superfi]

Thx za linkove kolega Beli Damir moze da uradi sa medijapanom STA GOD treba! Siguran sam da bi napravio prilicno vernurepliku Y. horne (da ima potrebe za tim...)Kako tip moze da deklarise donju frekvu od 35Hz a Fs je znatno visi? Room gain? Pa jos u OB?Hmm, idem ja da gajim praziluk, sto bi reko kolega Rokamandoljina...
