UL PP (u)pomoc

[dunavko]

evo da malo dopunim sa onog linka pa posle da se bacimo na manice,pecene, lota lota po lineu,strucno bre.Cisto da znate,vi sa mora da i mi u nasim rekama vatamo morske ribe posto je taj manic iz porodice bakalara i on je aktivan zimi,po letu se krije na dnu reka.i sto je jos interesantno ima veliku dzigericu koja je pravi specijalitet.i onda uz manica ide najbolje,po meni,domaca ruzica,ispod komine dva puta pretakana,po punom mesecu.Ona koja jos malo rezi i ima smek na kacu.blaga ruzica,od smederevke i malo prokupca,lipara i tamjanike,cisto da bude lepsa.Nego evo ovo u ulaznom naponu da vam ne pravim zazubice.A ko oce nek se najavi.Применямые детали:Выходные лампы предварительно подобрать попарно, желательно подобрать четыре близких между собой по току анода. 6Н9С тоже желательно подобрать по минимальному расхождению падения напряжений на анодах триодов.Разделительные конденсаторы 0,22 и 0,5мкФ х 250В К78-2, или К71-7, шунтирующий конденсатор 4мкФ в средней точке выходного трансформатора – бумажный на напряжение 400В, можно применить плёночный на это напряжение, остальные шунтирующие конденсаторы - плёночные К73-17. Электролитические можно применить “Samsung”, “Treс”, или другие.Резисторы в цепях анодов, управляющих сеток желательно применить ВС, остальные – МЛТ, подстроечные резисторы – СП, СПО. Регулятор громкости - самый лучший, что сможете приобрести, можно применить два раздельных.Выходные трансформаторы от радиолы «Симфония», можно применить другие РР, не меньшей мощности, силовой трансформатор – ТАН107, или другие, подобные ему, немного большей мощности.Чувствительность усилителя порядка 0,65В.Для уменьшения чувствительности до 1,5В: В фазоинверторе применить лампу 6Н7С, резисторы в анодах заменить на номинал 33-36к 2Вт, в катоде 250-270 Ом падение напряжения на нём следует подобрать порядка 2,5В.Резистор фильтра в цепи анодного питания уменьшить до 1-1,3к.Следует увеличить ёмкость межкаскадных конденсаторов до 1мкФ, уменьшить номинал резисторов утечки в цепях сеток выходного каскада до 110-130к. I ti je koncepcija koja daje punu snagu za ulazni napon od 1.65 PP Bilo bi lepo kada bi mogao da proberes po anodnim strujama 6N7GT,(mislim da sam pre pogresio pa napisao 6sn7)i gledaj sa staklenim balonom iako je meni najlepsi zvuk profesional verzije RCA crvena metalna 5693.Da si blize pa da ti dam da probas.Znaci za onu prvu verziju ul.napon je 0.65vpp a za ovu sa ruskom 6Н7С ili 6N7Gt ili 5693 je 1.65vpp.Lepota.

[ZZZ]

"Ako ces me poslusat, stori za pocetak amp bez ikakve povratne veze a ispred izlaznih cijevi neka budu 2 stupnja pojacanja tako da se dobije ositljivost u redu velicine 100-ak mV. A tek kad ti to prodela i kad u medjuvremenu nec procitas o povranoj vezi mozes pocet razmisljat o njezinoj primjeni."

.

sa tih 100mV osetljivosti postavi i pot od oko 1meg i uzivaj

ekonomicno, pot stalno na minimmu, i bas te briga

prikljuci elektricnu gitaru i pici

sa odgovarajucim zvucnicima imaces super sound

to je zasigurno

.

[sstrsat]

"Ako ces me poslusat, stori za pocetak amp bez ikakve povratne veze a ispred izlaznih cijevi neka budu 2 stupnja pojacanja tako da se dobije ositljivost u redu velicine 100-ak mV. A tek kad ti to prodela i kad u medjuvremenu nec procitas o povranoj vezi mozes pocet razmisljat o njezinoj primjeni."

.

sa tih 100mV osetljivosti postavi i pot od oko 1meg i uzivaj

ekonomicno, pot stalno na minimmu, i bas te briga

prikljuci elektricnu gitaru i pici

sa odgovarajucim zvucnicima imaces super sound

to je zasigurno

.

Nazalost, nece

Gitarska pojacala, ako govorimo o elektricnoj gitari, osim ca moraju imat daleko vecu ositljivost od ovih 100mV moraju bit i projektirana na potpuno drugim principima nego hi fi pojacala.

Kod gitarskih pojacala se ide na vrlo visoke klipinge, na ogranicenje frekventne karakteristike itd itd... uglavnom puno stvari se planira potpuno suprotno nego kod hi fi pojacala. Iz vrlo jednostavnog razloga, gitarska pojacala nisu reproduktori nego skupa sa gitarom sukreatori muzike

[kiwi]

"...onda ce ti verovatno biti i jasnije sta bi te to zanimalo konkretno da napravitja..."besprekorna dijagnoza ZM...u prilogu je prvenac koji slusam i koji je kriv za "UL PP(u)pomoc" osnovna ideja je bila da se, zbog suma, zameni pentoda na ulazu al' je, ocigledno, mojim "skakutanjem" sve otislo dovraga... nikakvo cudo da su moji postovi izazivali *#$%^&* egzotiku i osecaj da se radi o tipu koji trazi crnu macku u mracnom podrumu a da ona uopste nije tamo...dakle, kako bi se, relativno bezbolno, skalamerija mogla modifikovati?

[kiwi]

"...onda ce ti verovatno biti i jasnije sta bi te to zanimalo konkretno da napravitja..."besprekorna dijagnoza ZM...u prilogu je prvenac koji slusam i koji je kriv za "UL PP(u)pomoc" osnovna ideja je bila da se, zbog suma, zameni pentoda na ulazu al' je, ocigledno, mojim "skakutanjem" sve otislo dovraga... nikakvo cudo da su moji postovi izazivali *#$%^&* egzotiku i osecaj da se radi o tipu koji trazi crnu macku u mracnom podrumu a da ona uopste nije tamo...dakle, kako bi se, relativno bezbolno, skalamerija mogla modifikovati?

jeste pentoda u triodnom spoju ali...

[BANAT]

"...onda ce ti verovatno biti i jasnije sta bi te to zanimalo konkretno da napravitja..."besprekorna dijagnoza ZM...u prilogu je prvenac koji slusam i koji je kriv za "UL PP(u)pomoc" osnovna ideja je bila da se, zbog suma, zameni pentoda na ulazu al' je, ocigledno, mojim "skakutanjem" sve otislo dovraga... nikakvo cudo da su moji postovi izazivali *#$%^&* egzotiku i osecaj da se radi o tipu koji trazi crnu macku u mracnom podrumu a da ona uopste nije tamo...dakle, kako bi se, relativno bezbolno, skalamerija mogla modifikovati?

Jbg KIWI ,sto nisi prilozio semu ispravljaca?,jer od konfiguracije ispravljaca dosta zavisi sta mozes da poboljsas i popravis nadalje, a mogo bi da opises i zvucnike koje ganjas sa tim lampasem jer se puno toga moze dobiti pravilnim izborom(odnosom) otpornika R6,3,4 u kolu GNFB,da bi podesio optimalan damping faktor pojacala naspram zvucnika.Eto npr: otpor R 10 / 82k- u kolu katoda diferencijalnog pojacivaca(obrtaca & ujedno drivera) zamenis sa 100k trimerom,tako da jedan kraj trimera spojis na cvoriste katoda 83,dok klizac tog 100K trimera spojis na bias liniju od -60V,postavis klizac negde na pola pa `kresnes`pojacalo,pustis neku tvoju omiljenu muziku na nekih 10% snage,pa okretanjem tog trimera nadjes optimalan zvuk,kasnije odletujes taj trimer pa ga premeris,pa zamenis sa fiksnim otporom iste vrednosti.Tako se najboje izjednacava izlazna simetrija tog obrtaca(dif poj.) a ne tim trimerom tr1/50k u kolu anoda-kojeg mozes i da izbacis kasnije kao visak.Ali sve ovo navedeno uraditi zavisi od` tvrdoce` tog -60V izvora u ispravljacu koju ne znam,jer te seme ispravllaca nema nigde.Taj R8/1K nicemu ne sluzi,niti smeta nesto, niti doprinosi bilo cemu.Pa onda onaj TR 2 jeste OK jer sluzi da fino podesis simetriju bias-a 34-ki, i on ostaje ,ali gde je tu glavni bias trimer?,nema ga.Znas sta KIWI, `zalepi` ti semu toga ispravljaca ovde, bas onakvu kakva je ,pa ce Banat(a i ostali) da ti pomogne da ti `narihtas` to pojacalo kolko se moze, a moze tu podosta toga poraviti se.Sitni su sati nocni ovde u banatu, tako da ja odo spavati. Poz i svako dobro

[sstrsat]

Jbg KIWI ,sto nisi prilozio semu ispravljaca?,jer od konfiguracije ispravljaca dosta zavisi sta mozes da poboljsas i popravis nadalje, a mogo bi da opises i zvucnike koje ganjas sa tim lampasem jer se puno toga moze dobiti pravilnim izborom(odnosom) otpornika R6,3,4 u kolu GNFB,da bi podesio optimalan damping faktor pojacala naspram zvucnika.

Eto npr: otpor R 10 / 82k- u kolu katoda diferencijalnog pojacivaca(obrtaca & ujedno drivera) zamenis sa 100k trimerom,tako da jedan kraj trimera spojis na cvoriste katoda 83,dok klizac tog 100K trimera spojis na bias liniju od -60V,postavis klizac negde na pola pa `kresnes`pojacalo,pustis neku tvoju omiljenu muziku na nekih 10% snage,pa okretanjem tog trimera nadjes optimalan zvuk,kasnije odletujes taj trimer pa ga premeris,pa zamenis sa fiksnim otporom iste vrednosti.Tako se najboje izjednacava izlazna simetrija tog obrtaca(dif poj.) a ne tim trimerom tr1/50k u kolu anoda-kojeg mozes i da izbacis kasnije kao visak.

Ali sve ovo navedeno uraditi zavisi od` tvrdoce` tog -60V izvora u ispravljacu koju ne znam,jer te seme ispravllaca nema nigde.

Taj R8/1K nicemu ne sluzi,niti smeta nesto, niti doprinosi bilo cemu.

Pa onda onaj TR 2 jeste OK jer sluzi da fino podesis simetriju bias-a 34-ki, i on ostaje ,ali gde je tu glavni bias trimer?,nema ga.

Znas sta KIWI, `zalepi` ti semu toga ispravljaca ovde, bas onakvu kakva je ,pa ce Banat(a i ostali) da ti pomogne da ti `narihtas` to pojacalo kolko se moze, a moze tu podosta toga poraviti se.

Sitni su sati nocni ovde u banatu, tako da ja odo spavati.

Poz i svako dobro

Ma o cemu pricas?????????

Stavljanjem tog trimera u katode ECC83 i njegovim vrcenjem se vrlo neznatno minja DC simetrija diferencijala ali se struja kroz nju itekako minja sa realno itekako mogucom poslidicom da u slucaju stavljanja klizaca trimera na opasni kraj dojde do trenutnog unistenja ECC83.

Trimer u krugu anoda nikako nije visak i on sluzi za postizavanje AC simetrije. To bi svakome ki barem malo pozna osnovne sklopove tribalo bit jasno.

Takva glupost da se simetrija najbolje izjednacava na sluh se stvarno rijetko moze procitat. Nismo nikad culi za minimum instrumenata, ha?

Ucini KIWIju uslugu pa mu nemoj "pomagat". Nima gore stvari nego davat pocetniku ovako besmislene savjete

[ZZZ]

Nazalost hoce...svako ko je imao elektricnu gitaru zna da je output oko 0.7Vali nema veze...cheers

[sstrsat]

Nazalost hoce...svako ko je imao elektricnu gitaru zna da je output oko 0.7Vali nema veze...cheers

Ma naravno, mozes mislit (je i tih 0.7V izaslo iz simulatora?)Svirka elektricne gitare bez vrlo visokog klipinga ampa zvuci ka kanta. To zna svaki ki je barem jednom cul elektricnu gitaru (izgleda da ih ima koji nisu). A koliki su joj izlazni nivoi i kolika su potribna pojacanja u gitarskom ampu (da bi zvucal onako kako gitaristi zele) zna svaki ki je nec oko toga delal

[kiwi]

zahvaljujem svima, dunavku posebno na lnku i semi zbog koje odustajem od nameravane modifikacije skalamerije koju imam.koncept je zaista ljednostavan i ocekujem uzivancijue sad, poshto vecj imam napajacku sekciju (mrezni transformator: 320V, 330V, 340V @0.5A; 55V,60V 0.1A; 2x 6.3V 3.2A & 9V 2A) bilo bi lepo da je iskoristim.sto ce reci da bi trebalo modifikovati postojeci ruski dizajn. voleo bih da izvucem maksimalnu snagu koju izlazni trafo dopusta (40W) a mislim da bi kakvih 10-15 db NFB popravilo stvar (manji THD, manji izlazni otpor, stereo image je generalno bolji kada oba kanala imaju identicno pojacanje...)sve ovo ce, verovatno, zahtevati upotrebu neke druge cevke al' to nije u mojoj mocievo i ispravljacke sekcije

[ZZZ]

Jeste, kada vec spominjes simulator(mada nisam siguran zbog cega?).izaslo je iz ovog simulatoraa izacice i iz svakog drugog simulatora koji barem malo lici na ovaj...

[BANAT]

KIWI eto linkova slika slicnog DIY Tube Amp-a kojeg sam napravio sebi od viska polovnih delova pre jedno 15 god ili vise,radi bez greske i danas , ovo pojacalo ponekad nije gaseno nedeljama! Ima RFT EL34 cevi u izlazu koje jos uvek ne pokazuju znake zamora.

Skoro mu je modifikovan ulazni stepen jer mu je ubacen XLR balansirani ulaz za svaki kanal.

Poz

2x50w UL Tube Amp

2

3

4

[Fukushima]

Nazalost hoce...svako ko je imao elektricnu gitaru zna da je output oko 0.7Vali nema veze...cheers

ZZZ ja svirao gitaru i i u pitanju su nivoi mnogo nizi od 0.7V...

[sstrsat]

Jeste, kada vec spominjes simulator(mada nisam siguran zbog cega?).izaslo je iz ovog simulatoraa izacice i iz svakog drugog simulatora koji barem malo lici na ovaj...

Da si ti ikad izmirija ca izlazi iz gitare ne bis lupetal o 0,7V izlaznog napona. Govorim naravno o standardnoj elektricnoj gitari a ne nekoj koja ima preamp ugradjen u sebi

[ZZZ]

E ljudi sta vam je?

zar ne znate kad je dosta?

.

"Output

The output voltage of pickups varies between 100 mV rms to over 1 V rms for some of the higher output types."

sa wikipedije...

(ovih 100mV su kada jedva dodirujes zice...)

.

a zasto ne predlozite konkretnu sch coveku,

pa samo je lepo je pitao...

.

[sstrsat]

E ZZZ, stvarno si zanimljiv lik. Najprije pitas da li se zna kad je dosta a onda stavljas tamo neke citate sa wiki. I sad bi to ca je netko tamo napisal tribalo bit sveto pismo????Nazalost, papir i net stvarno trpe sve. Pa ako se zelis i dalje blamirat, slobodnoA ca se tice konkretne sheme, dunavko mu je predlozil dobru shemu. Ca ni postove ne citas?

[BANAT]

Jeste, kada vec spominjes simulator(mada nisam siguran zbog cega?).izaslo je iz ovog simulatoraa izacice i iz svakog drugog simulatora koji barem malo lici na ovaj...

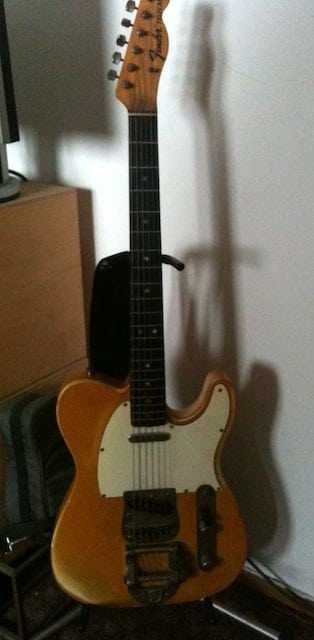

Fender Telecaster Poz

[ZZZ]

Pa Barba,nemoguce je da po tebi bas nista NIJE tacno...(pa ne bih tvrdio nesto tek tako svojevremeno sam izmerio... Ali nije bitno ionako je sve pogresno...)

[sstrsat]

Pa Barba,nemoguce je da po tebi bas nista NIJE tacno...(pa ne bih tvrdio nesto tek tako svojevremeno sam izmerio... Ali nije bitno ionako je sve pogresno...)

A oli te ja tiran da pises to ca pises

[dunavko]

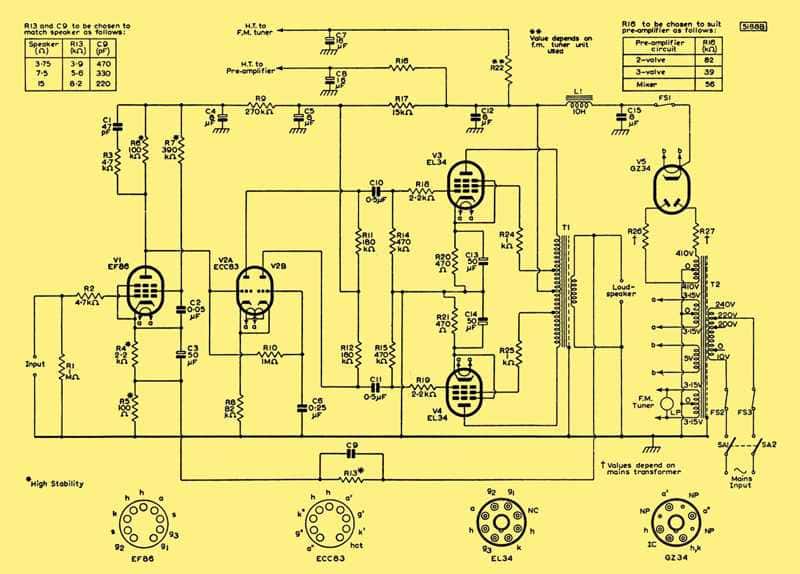

Evo kako je to izgledalo u reziji Mullarda 50 godina proslog veka, pp sa EL34.Evo i linka gde je dat ceo projekat izrade sve sa mehanickim pozicijama.moze da izbaci EF pentodu,dovoljno za CD player.evo linkMy link

[dunavko]

jos jednom link My link
