DIY linear tonearm

[Zen Mod]

kad to sredis - onda ubloguj i ostavi linak i u prvom i nekom zadnjem postu



bice preglednije

nisi mi nikad odgovorio - koji je najmanji lezaj nabavljiv  sa segerom na vanjskoj kosuljici ?

[stein]

kad to sredis - onda ubloguj i ostavi linak i u prvom i nekom zadnjem postu



bice preglednije

nisi mi nikad odgovorio - koji je najmanji lezaj nabavljiv  sa segerom na vanjskoj kosuljici ?



Linearni ili kuglični ležaj? i kako to misliš, sa segerom na vanjskoj košuljici? SKF LBBR6 za razliku od LM6UU/LM6LUU ima plastično telo i gumeni odvojiv simering koji nije zapečen/vulkaniziran oko metalnog graničnika/osigurača. Lako se odvaja vrhom skalpela, pincetom ili slično dok se kod ovih LM izvedbi mora nasilno skidati tako da se praktično uništi.

[Zen Mod]

standardni kuglicni radijalni lezaj



seger , ne semering



preciznije - uskočnik , kako ih zovedu u katalozima



ja u katalogu Kotraljni Lezajevi (Privredni pregled , Beograd 1990)  vidim da je najmanji ponudjeni precnik uskocnika D=30mm , ali to ne mora da znaci da se u beli svet nisu pravili i manji

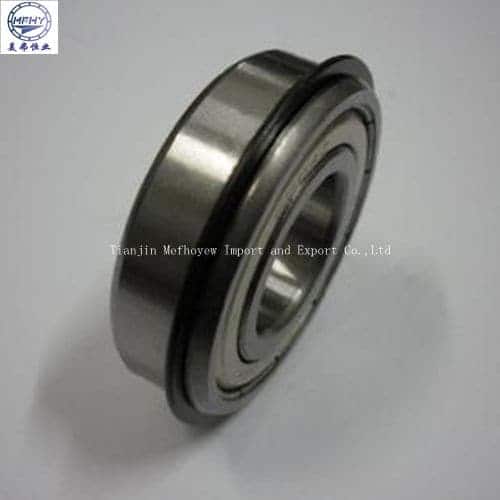

elem , eve ti slika , da skontas o cemu ti tupim bar 2 godine , a ti uvek kazes aha



par malaca od D=10mm bi se sasvim lepo vozali po nožu za ribež ......

[stein]

Ah, ti ležaji! Ima toga po ebayu a i SKF, INA/FAG (Šefler Grupa)

Jedino što ja nisam razmišljao u tom pravcu...

Mislim, jesam, ali ne konkretno sa tim tipom ležaja...

[Zen Mod]

manji otpor kotrljanja , daleko manje poliranja i kasnijeg odrzavanja



jedino malo drugacija geometrija (centar rotacije) , ali resivo uz malo mozganja

[stein]

manji otpor kotrljanja , daleko manje poliranja i kasnijeg odrzavanja



jedino malo drugacija geometrija (centar rotacije) , ali resivo uz malo mozganja



Ja sam sa tim konceptom (dva kotrljajuća ležaja) malo bio zapeo zbog problema sa nepreciznostima u izvedbi.

Bilo koja varijanta - oba ležaja moraju biti savršeno poravnani jedan u odnosu na drugi a takođe i ručica tj cevka. Linija kretanja, bila to kruta "oštrica", unutrašnjost cevi, najlonska ili čelična žica, sve mora biti idealno ili paralelno ili pod savršenim pravim uglom. Aluminijumske i vinil/pvc vođice a takođe i alu/pvc/vinil rolnice nisu dobro rešenje, mora se koristiti neka vrsta čelika, a zarad izbegavanja potencijalne korozije mora biti neka vrsta čelika otpornog na koroziju.

Tu treba malo mozgati oko metoda postavljanja, pričvršćivanja i podešavanja (eventualnog) klizne vođice, makar kakva ona bila. Zategnuta nit na prvi pogled deluje kao najbolje i najjednostavnije i svima dostupno rešenje ali je istovremeno i najveći problem jer se nit mora dobro nategnuti unutar veoma čvrstog i krutog nosača, rama, okvira a pored toga, mora biti maksimalno zategnuta i idealno ravna i vodoravna...

Sada imam celu gomilu raznih ležajeva (treba da popišem dimenzije) sa kojima bi se ovo moglo izvesti a ako je problem nabaviti ovakav ležaj, može se ostrugati prsten/čaura u koji se ležaj upasira a sa spoljašnje strane se može izvesti neki žljeb ili klinasti prsten.

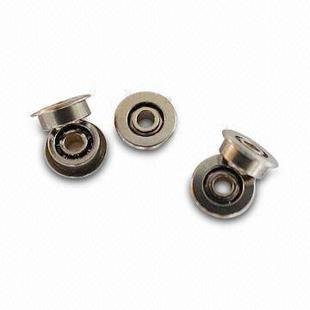

Što se gabarita tiče, najbliži je ležaj sa rupom 3, spoljašnjim prečnikom 10 a debljinom 4mm. To je najčešće ležaj sa oznakom 623 a ima varijanta F623 kod kojeg "F" upravo denominira Flanšnu, tj rubnik:





Na ebay http://www.ebay.de/itm/Miniatur-Kugellager-F623-ZZ-3x10x4-F-623-ZZ-/370924424188?pt=W%C3%A4lz_Kugel_Rollenlager&hash=item565cd18bfc ima za 1.25€ pa naviše...

[stein]

Blogovanje: http://www.diyaudio.rs/blog/4/entry-143-diy-turntable-and-linear-tracking-tonearm-samogradnja-gramofona-i-tangencijalne-ru%C4%8Dice/

[stein]

Pojavio se tajvanski "knock-off" Opus Cantusa...





Za sada samo toliko - nema podataka o proizvođaču niti ga je lako naći na netu. Koliko se sa slike može videti - toliko se zna. Keramički ležajevi su verovatno detalj koji je iskorak u kvalitativnom smislu, ali tu se priča za sada i završava... Oreson Sound Living je za sada samo štura stranica na FB-u: https://www.facebook.com/pages/Oreson-Sound-Living/424102277716149

[Zen Mod]

moz' keramika , moz' tevlon



a umesto stakla - da ga bem - moz' tankozida prohromska il' mesingana cevka



mada - kako si vec svasta dovukao sa ebaya , mozda tamo ima cevke

[stein]

Problem sas ovaki ležajevima je cena - brutalno skupo za moj plićak od džepa... npr, 623 je oko 47€ komad plus dostava... oko 38 dolara do Serbia - tako kaže ebay... Jedini način da to platim je da prvo napravim deset komada WT klonova pa ih prodam uz neku malu nadoknadu za rad pa od toga da izfinanciramo.... Ha-ha... Da, biće to o'ma...

[stein]

Najbolje što sam našao - kako cenovno tako i dimenziono je ZrO2 684 (4x9x2.5mm) iz HK-a... Slanje za Srbiju je besplatno ali je cena i dalje malkice povisoka za moj džepić...

[Zen Mod]

ma kad voles da se patis



odavno si mogao imati dva mala lezaja sa utorima na vanjskoj kosuljici

[stein]

Čuj, mog'o... pa svašta sam mog'o... završit neki fakultet, npr...

nije da nisam mogao...

al' kad već nisam..

onda...



Znaš kako kažu... koji je najduži put na svetu i gde se može naći?



Nalazi se u Srbiji a na relaciji dupe-glava - nikako da stigne od jednog do drugog...

[Beli_Ninja]

Mnogo dobra fora, davno sam je cuo...

[stein]

Da...

Šteta što ni pola nije vic.



Elem - staklena cevka, fi 10 - uz malo sreće u prodavnici elektromaterijala - donesu ljudi okrnjene kao uzorak i ostave a kući odnesu novi grejač za kvarcnu grejalicu. Onda dođem ja i dobijem besplatno... Sad samo da odnesem kod staklara da sreže na ravno i skrati...

Jedino što onda definitivno treba da bude 4 ležaja... Al pošto sad imam i cevku i imam i ležajeve... Samo treba malo vremena i dobre volje...

[InSides]

Данас сам налетео на ово...



http://sound.westhost.com/project132.htm



Како изгледа, air bearing се може склопити у домашним условима - свакако, ако је услов прецизног машинца испуњен.



У нашем случају, не сумњам да је @stein више но способан.



Хајде, @stein-e, знам да су пумпе додатно малтретирање, али...

[stein]

ima dva problema - nit' sam ja mašinac takve vrste - nit' imam mašine il' vremena da se time ozbiljno bavim... A o pumpama da i ne pričam... Postoje dobri razlozi zašto se dobri vazdušni ležaji (npr kao u Kuzminoj ručici) prodaju za cca 200€/kom...

[Leonardo]

Ovo je baš dobra ideja za vazdušni ležaj, a ni pritisak od 1 bar nije muka obezbediti.

[InSides]

ima dva problema - nit' sam ja mašinac takve vrste - nit' imam mašine il' vremena da se time ozbiljno bavim... A o pumpama da i ne pričam... Postoje dobri razlozi zašto se dobri vazdušni ležaji (npr kao u Kuzminoj ručici) prodaju za cca 200€/kom...



Да, тачније $205...



https://www.motionusa.com/node/2102



Хм, идеја.

[lukaluka]

Samo mala informacija, staklena cev kod Cantus ručke je promera 12mm (spoljašnji)...

[2a3]

standardni kuglicni radijalni lezaj



seger , ne semering



preciznije - uskočnik , kako ih zovedu u katalozima



ja u katalogu Kotraljni Lezajevi (Privredni pregled , Beograd 1990)  vidim da je najmanji ponudjeni precnik uskocnika D=30mm , ali to ne mora da znaci da se u beli svet nisu pravili i manji



elem , eve ti slika , da skontas o cemu ti tupim bar 2 godine , a ti uvek kazes aha



par malaca od D=10mm bi se sasvim lepo vozali po nožu za ribež ......

Imam segere ili uskocnike od 8 -10-12 itd mm pa kome treba nek se obrati ce posaljem

[stein]

Ne znam kako, ali danas sam uspeo ne samo da obavim sav šoping za kuću nego i da odnesem cevku da se sreže na dimenziju i obruse krajevi i dobio dva komada dužine 18cm. Hah. Usput, dok sam čekao da srede cevčicu, blenem okolo i vidim narezanih okruglih komada stakla a jedan malo veći, sa sve rupom na sredini... uglavnom, kućna kolekcija đubreta se obogatila za komad fi 300mm debljine 10mm sa rupom u sredini... tj... stakleni tanjir



Što se tiče cevčice, možda danas uspem da je namestim na nosač ručice - možda, a možda i ne, ali mislim da nema šta mnogo da se filozofira... najvažnije mi je da je fiksiram da se ne pomera... I moraću da napravim novi komad pleksija koji spaja ležaje i telo ručice.
