Stax DAC-TALENT

[Bender]

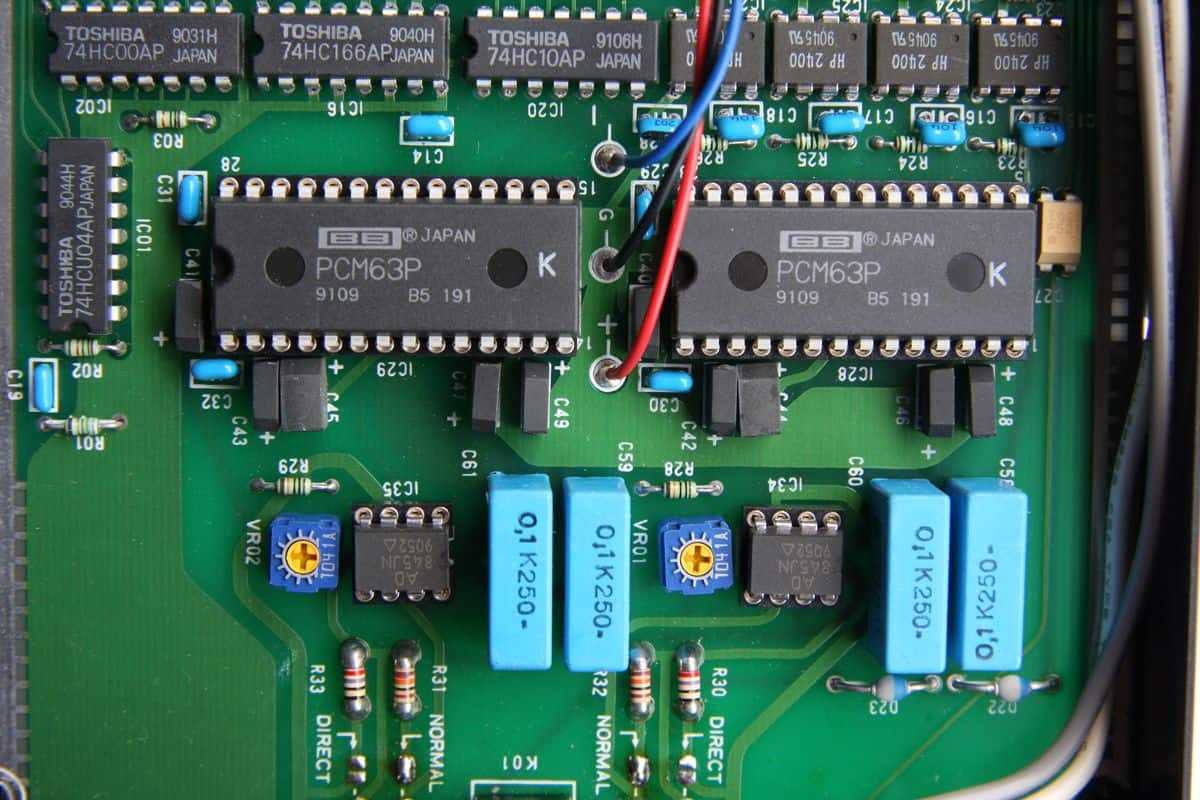

Pozdrav svima!Ja do sada nista nisam postovao, ali nikad nije kasno! Dosao sam u posed ovog malog Stax dac-a koji bas lepo zvuci za svoje godine (oko 1990-te), ali bih da ga malo modujem.Na zalost, na internetu do sada nisam uspeo da nadjem shemu ali se necu tako lako predati!Poceo bih od pocetka (kondenzatori, operacioni, itd..) a mozda i neku varijantu reclocker-a za kasnije.Uredjaj ima Yamahin YM3623B - Interface Receiver chip a posle njega 2 PCM63P-k dac-a. U izlazu su AD845 operacioni.Neko ga je izgleda cackao pre mene, vidim neku teflonsku traku kod napajanja i izlaza.Da li imate neku ideju za pocetak?

[Zen Mod]

IV konverzija sa trafoima i JFET buffer posle ; sta drugo

[Bender]

IV konverzija sa trafoima i JFET buffer posle ; sta drugo

Pozdrav Zen Mod!Sa trafoima, hmm, sto da ne! Neki posebni (bolji) tipa Lundahl ili...? Jel imas otprilike u vidu koji bi tu trafo legao?JFET buffer sa jednim fetom ili sa dva? Nemam sheme koje sam godinama skupljao, otisao mi HDD u vecna lovista...

[Bender]

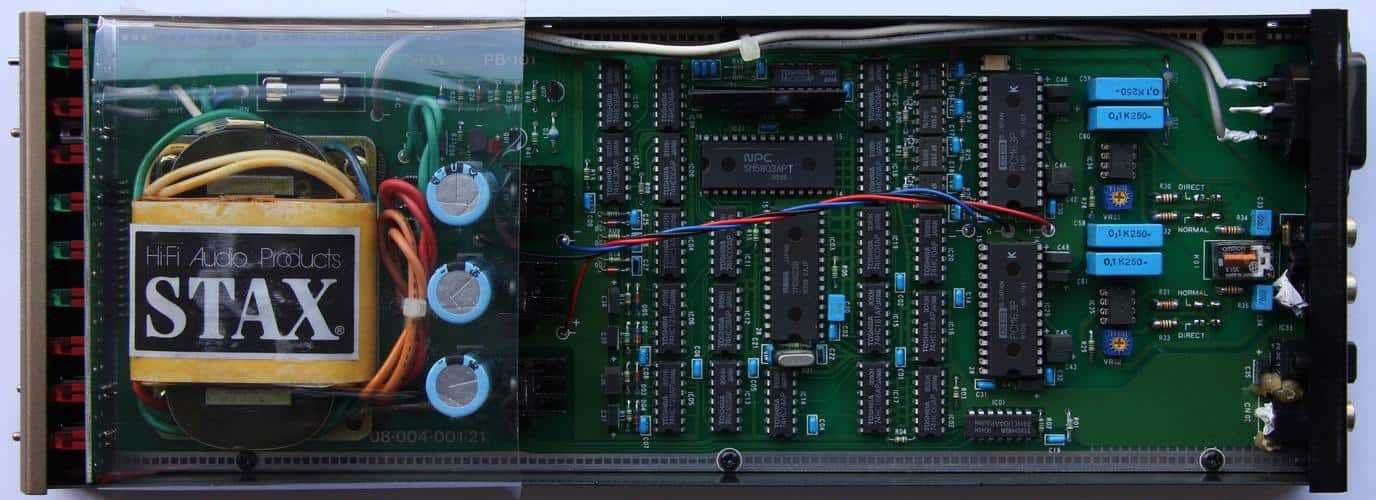

evo jo neke slikice...

[Bender]

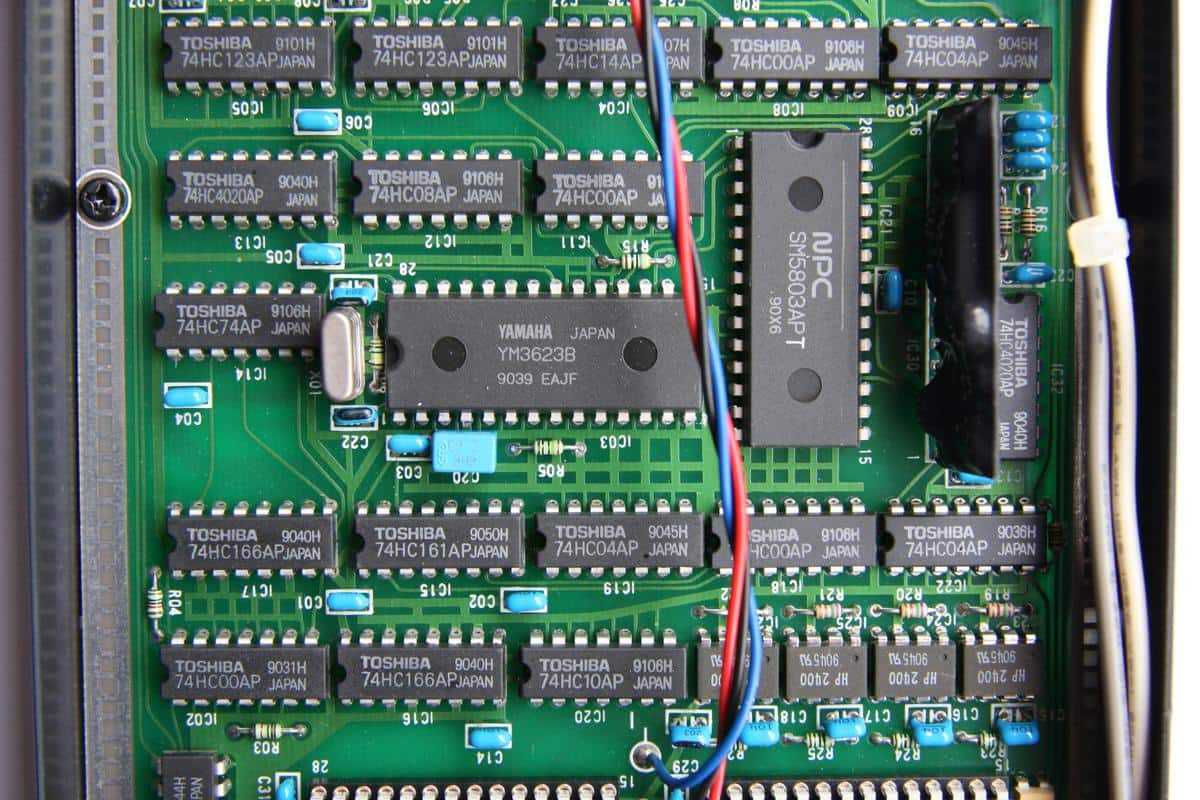

digitalni deo...

[sir Oliver]

IV konverzija sa trafoima i JFET buffer posle ; sta drugo

Kako sta drugo? Pa lanpe.

[zerowaf]

Kako sta drugo? Pa lanpe.

I to sa velikim "N"!

[Sipi]

....Da li imate neku ideju za pocetak?

1. Umesto YM3623B koristiti neki od Crystal-ovih S/PDIF chip-ova (CS8414 recimo)2. Poraditi malo na napajanju (izbor regulatora, decoupling na chip-ovima, razdvajanje napajanja digitalne i analogne sekcije)3. Za I/V konverziju sa PCM63 sjajan projekat je dao N. Pass (poznati D1 I/V stage) - lampe tu nemaju sta da traze, skoro da nema katode koja je dovoljno niske impedanse za taj posao, kao ni trafoi (visoko reaktivna impedansa primara trafoa cini linearnu I/V konverziju nemogucom - i faza i amplituda signala lete na sve strane).Lampe i trafoi obicno bivaju korisceni u projektima gde se nadovezuju kao razdvojni/filterski ili voltage-gain stepeni posle pasivne I/V konverzije.

[Zen Mod]

eto vidis benderu - sto baba , 400 sisa :sarcastic_hand:kao prvo - treba shvatiti da posle PCM63 treba odraditi I/V konversiju i pojacanje ja to volem trafoom - jer se trafoom postize i I/V i pojacanje i NP filtracija odjednom ;oni koji kazu lampe - obicno vrse I/V obicnim otporom a lampe "samo" pojacavaju- sto ja ne volem (mislim na otpornik)oni treci vole diskretno pa na cose , pa imaju i pojacanje i I/V u jednom stepenu a onda obaska filtraciju - to i volem i ne volemoni cetvrti ne rade diskretno , no sa OP ...... e to tek ne volemkom ces se jatu prikloniti ........ to samo ti mozes da odluciskasnije veceras ti odgovorim koji kakav trafo i buffer

[Bender]

uh, majčice moja! @sipi:obavezno cu pogledati Nelsonov D1 I/V stage, hvala lepo na korisnim informacijama, mozda budem malo dosadan jel cu pitati jos neke stvari, ne zameri! @ZenSurova je istina sve sto si napisao.. uh.... Hvala unapred.

[ZZZ]

Kao prvo tu nema dovolj no prostora za detaljnije modifikacije...mislim da nema potrebe izmisljati komplikovane IV stageove i na silu ih trpati u mali prostor?dovoljan je Riv ALI neinduktivni R sto blize Iout pinu i to vrednosti 100oma za pcm 63posle toga OP (vec postoji podnozije) ali u inverting modu i to samo da pojaca signal na potrebnu vrednostsa nekih 100mV na oko 1V, tu moze SD797 recimo. off set namestiti deliteljem otpora sa napajanja na + in OP-a?.tu postoji i oversampling i digital filter a to je onaj NPC chip...To znaci da je chip u oversampling modumozda probati i NOS mod?(ako moze zameniti i pravilno setovati sa PMD100...).Yamaha je OK ali mozda kako rece Sipi Cristalovi receiveri su tu bolje resenjeMislim da jesu....Ali ono sto je zgodno i ima mesta zato,je zamena prostog kristal oscilatorakoji je u ovom slucaju MCK Master clock (za ceo system...)nekim master clockom koji je bolji?To je uvek dobrozato sto i Cristalovi receiveri mogu raditi u slave modu a to je kada im se dodale externi MCK...i naravno PCM prima MCK.u svakom slucaju uredjaj ne bi trebalo nerazumno budziti pogotovo sto je tako skockan i sladak

[bata bane]

Probaj opa627 na metu tog izlaznog operacionog...i obavezno ga biasuj u a klasu sa nekim FEt-om ili ako imas CCS diodu npr. U opciju dolazi i AD797, ali nisam siguran da on moze da pasuje iz prve sto se tice radnih uslova

[ZZZ]

AD845 i AD797 imaju isti klasicni raspored pinova...tako da moze.Nekako imam uvek vise poverenja u AD797...

[Impuls]

Ja sam za varijantu sa op, kako i jeste. Pozabaviti se sa napajanjem jer koliko vidim nisu razdvojena napajanja digitalne i analogne strane dac-a. Staviti neki conductive polimer kod risivera i logicnik kola kao i kod optokaplera koji prenose signal. Pretpostavljam da logicka kola uoblicavaju signal sa optokaplera pa bi i tu trebalo pogledati oblik signal ana osciloskopu.Mrezne kablove do trafoa je pozeljno uplesti. Ne vidim odakle operacioni vuku napon. Da li mozda ispod ove plocice ima jos nesto od elektronike? A ne vidim ni kako je resena i/v konverzija sa filterom i baferom sa jednim op. Moze li jedna fotka od dole?Ostale stavri su rekli Sipi i ZZZ. Ja takodje nisam za trafoe kada je strujni dac u pitanju.

[Fukushima]

uh, majčice moja! @sipi:obavezno cu pogledati Nelsonov D1 I/V stage, hvala lepo na korisnim informacijama, mozda budem malo dosadan jel cu pitati jos neke stvari, ne zameri! @ZenSurova je istina sve sto si napisao.. uh.... Hvala unapred.

Najednostavnije ti je da probas ccs-om da oteras taj postojeci opamp u A klasu, za to ti treba 15 minuta, cisto da probas..P.S. Ruzan ti je avatar!

[ZZZ]

Ma dadac nikako ne sme da vidi induktivnu komponentu na izlazu...ovde nema dovoljno mesta za ozbiljnije tweekovanjepitanje je na sta potrositi dragoceni prostornarvno na ono najvaznije MCKako nisu razdvojena napajanja A i Dto znaci da je postojece D a A se slepuje.. PCM63 zahteva -5V i +5V analog ps...a Agnd spojiti ispod receivramada mislim da nema ni prostora a ni potrebe za tim.analog out Riv non-ind a posle ili OP inv-mode, ili simple JFET stage da pojaca signalJFET ce se lakse biasovati i sa malim offsetom daca a moci ce da se iskoristi i postojece napajanje od OP-a... mislim da tu osnovni sound signature daje NPC-ov digital filter chipslusao sam pa znamtako da je moj tipda se taj chip premostiu tom slucaju na L channel ide invertovani DATA(mada mislim da se moze uzeti i sa flip-flopova sa -Q pina ako ako postojea vidim ima ih dosta neki su shift registri itd... cheers

[zerowaf]

'be se meni - ja sam gluv tako da mi ne smeta trafo na izlazu PCM63 :buehehe:tako da - eto vama vas sluh , meni dobra i moja gluvoca svi zadovoljni

Allmighty, that's maybe a sign! Maybe you should try out of Betlehem....hear prophet's needed in West...

[Zen Mod]

znas kako to ide - kad ne znas nista drugo - strpas neki trafo , kazes da to super svira , i pravis se vazan to me naucio Sakuma kad sam bio kod njega u restoranu - da mu pokazem recept-dva

[zerowaf]

znas kako to ide - kad ne znas nista drugo - strpas neki trafo , kazes da to super svira , i pravis se vazan to me naucio Sakuma kad sam bio kod njega u restoranu - da mu pokazem recept-dva

Ma, znam! Pogriješio sam kad sam ispočetka priznao da sam neznalica....sad sam mogao tupiti kako su to sve "musical instruments, not measuring instruments"... Znam da je stari popi-beeeep-io kad si mu ispek'o suši...Shishido se skoro ugušio od smijeha dok mi je to pričao! :buehehe:

[ZZZ]

Zena zasto ne testiras sluh tako sto ces da ubacis "izolaciju"izmedju PCM63 i trafoa, recimo I-buffer pa umesto Rloada da stavis trafo?ili Rload (Riv) pa onda tafo.znas kako kazu: "Prvo frushtuk ondak na put..."

[Zen Mod]

frushtukovao ja :Viannen_loungelizard:ja samo kazem kakav sam ja frushtuk odabr'o - nikog ja ne teram da je' purcike u rano jutro , ako ja to volem

[Bender]

malo sam u haosu na poslu oko pripreme oktobarskog salona, brdo projektora i ozvucenja, stranci zele da im ako je moguce "lebde" u vazduhu itd... , pa nikako da nadjem slobodnog vremena a ovo mi je draze nego ceo posao... hehehe...Idem popodne do B®ata Baneta pa cemo malko da grejemo lemalicu...Izbacio bih oversampling ali mi treba malko vremena da proucim datasheet, slabo sam radio sa digitalijom. Sliku odozdo saljem uskoro. Trebace mi vremena da sve ove korisne informacije "upijem"...
