Idem popodne do B®ata Baneta pa cemo malko da grejemo lemalicu...

bolje ringlu, moze i kafica da se zakuva

[Bender]

bolje ringlu, moze i kafica da se zakuva

Ringlu? Ja mislio da ti kafu kuvas na monoblokovima?

[machinori]

Nemoj kod njega, on ce da ti ugradi germanijum!

[Bender]

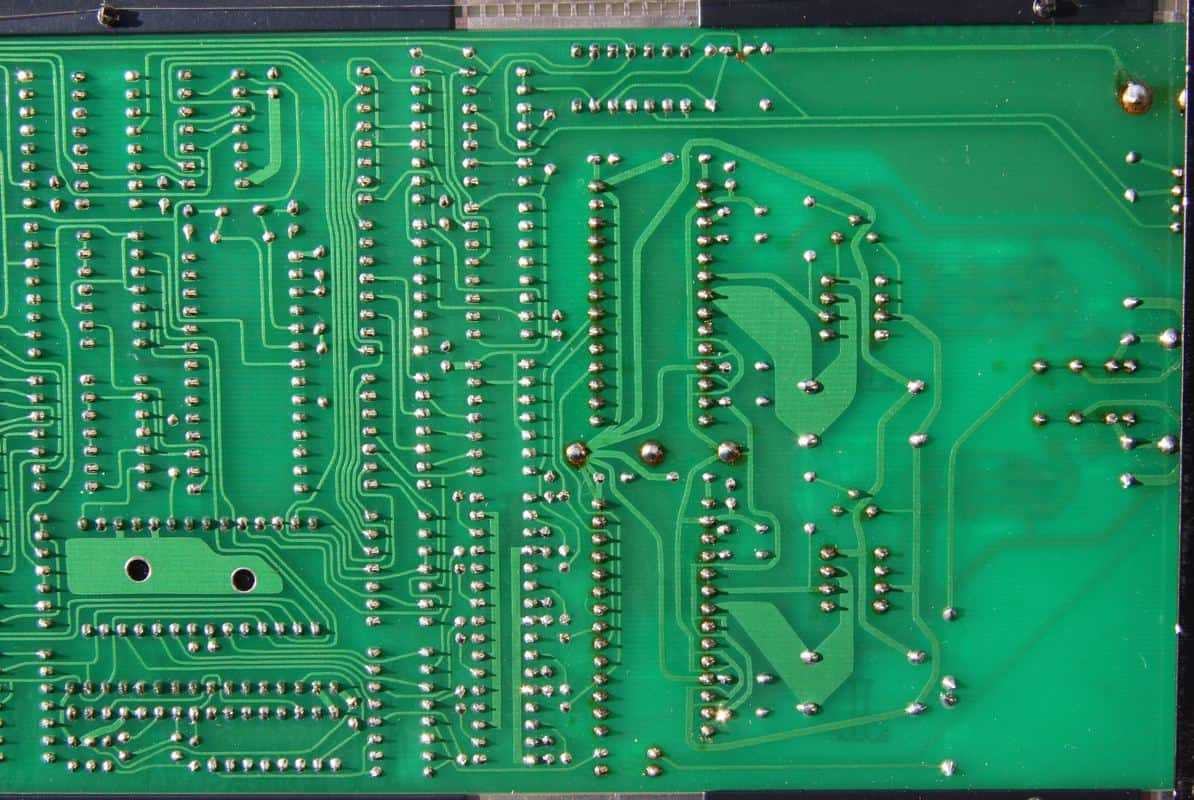

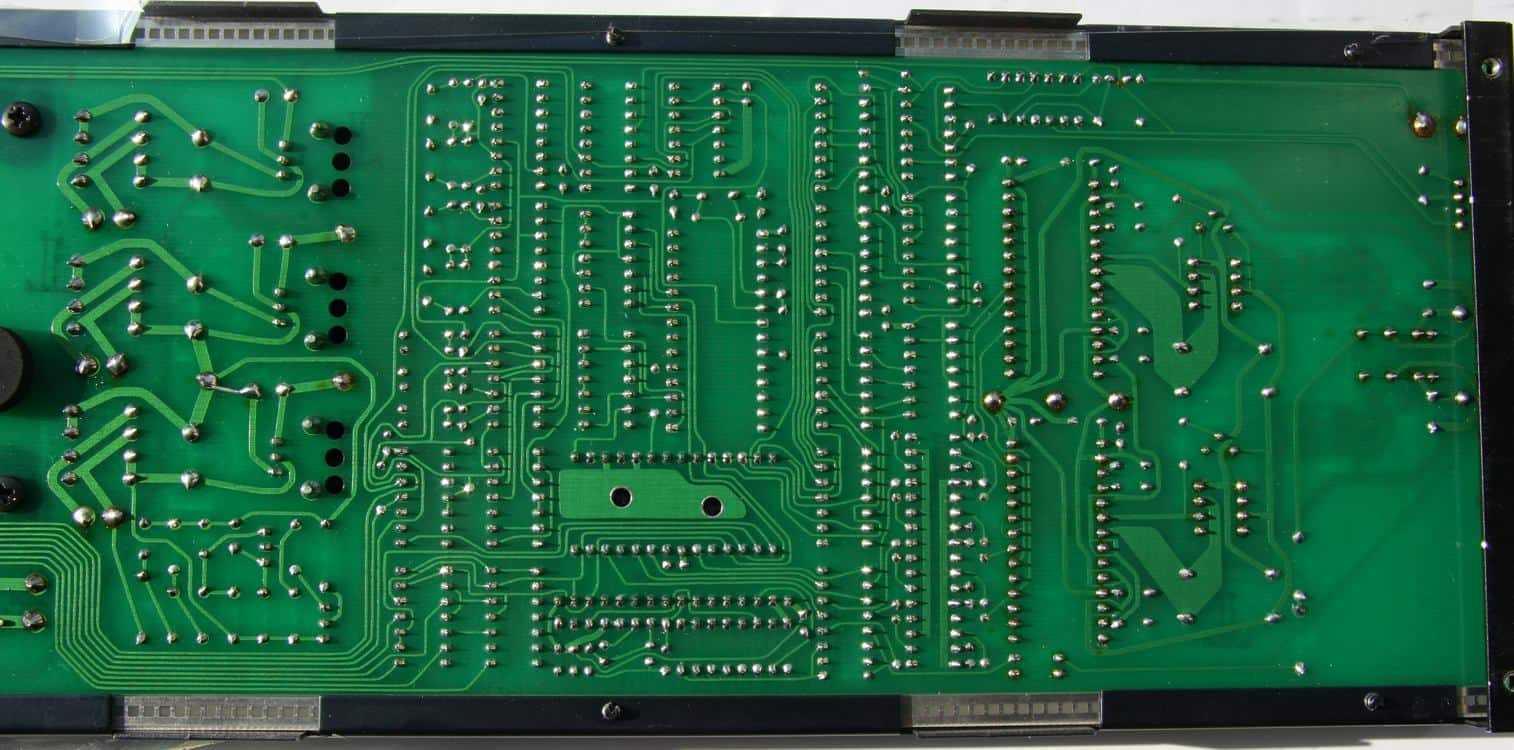

obećao sam slike odozdo:

[Bender]

nesto bliže izlazu...

[bata bane]

Nemoj kod njega, on ce da ti ugradi germanijum!

Naso mi drugar, svojevremeno u Rusiji, Ge OP u drvenom DIP-8 kucistu E to da imam, pa da stavim cisto iz inata, na sve su mislili braca Rusi

[Sipi]

...u drvenom DIP-8 kucistu ...

Raster: 2 cola, bukovina

[ZZZ]

To mora da su Dikan i stari sloveni iscedili suvu drenovinua Germanijum izvadili iz dubina UralaBata Bane Jel imas mozda fotku tog OP-a?

[Bender]

probasmo juce kod Baneta samo prostu zamenu operacionih: ad797, opa627, pa oba su malko bolja od originala ali nista posebno.Poceo sam da pravim posebno stabilisano napajanje za analogni deo. Sad hocu da "pojurim" neke malo bolje kondove od ovih sto ima ovde da se kupe, steta ne staviti nesto bolje. Nemam bas ideju sta: Nichikon, Rubikon, koje serije, nesto drugo, da li da povecam mozda vrednosti kondova na napajanju (sada su 1500uF sva tri). Provericu koje su diode u gretzovom spoju, ako su "obicne" da li da ih menjam za neke "brze" ili za to nema potrebe itd...Sto se tice kristala, on je deklarisan na 16MHz (tacnije 16934.4), radio bih reclocker, rece mi Bane da je neko sa foruma to radio pa cu kad za to dodje vreme konsultovati postovanog clana za eventualnu pomoc.

[Bender]

pardon, nisu 1500uF nego 3300uF, moja greska

[Bender]

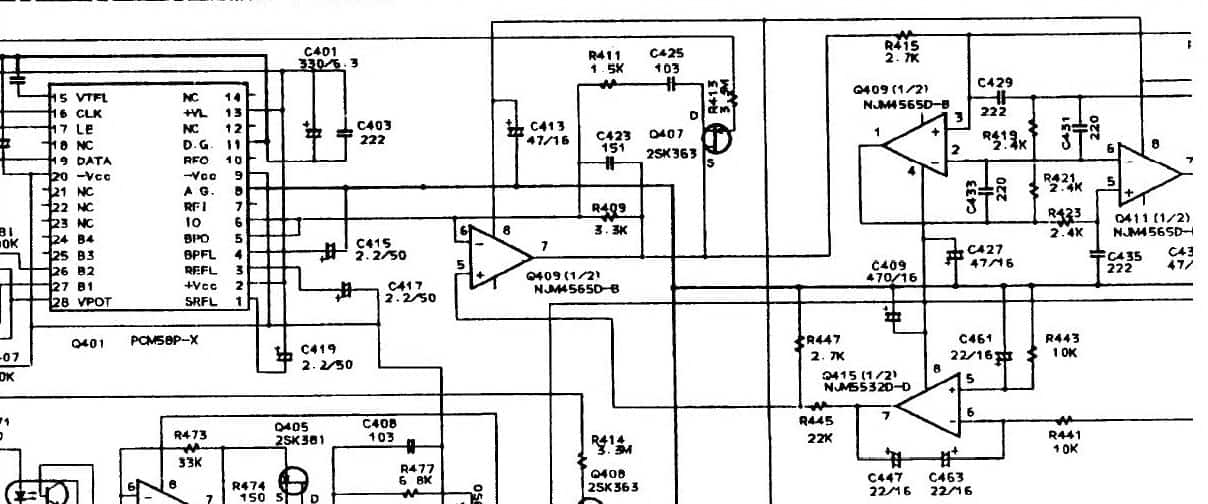

Evo i sheme izlaza. Nadam se da sam je dobro ispratio... Na trimeru je oznaka 1041A, neznam koja je vrednost dok ga ne odlemim i izmerim.Malo me sramota za vrednosti izlaznog otpornika ali priznajem da neznam koji je... mozda 0.1 om?

[ZZZ]

Nije ti dobra ta skicaonaj R od 10Kne ide na + nego na pin 6 (out) to je feedback res.?ponovo tutkalisi(salim se...)

[Bender]

Nije ti dobra ta skicaonaj R od 10Kne ide na + nego na pin 6 (out) to je feedback res.?ponovo tutkalisi(salim se...)

Tačno, ćorav sam...

[ZZZ]

Evo i txta iz stare ali poucne knjige"Primena linearnih integralnih kola"autori Dragan Pantic i Janko Pesickompenzacija offseta kod OP ampova...mozda ce nekoga zanimati?.Mozda bi se mogao iskoristiti interni otpornik u samom chipu od 1.5K pinovi 9 i 10za ili FB ili Rin kod invertujuce OP sekcije?.Vidim po sch da je slobodan to jest da se ne koristi?.Riv izmedju pinova 6 Iout i 7 Agnd.BTW uradio sam jedan DAC ranije sa PCM56 Riv je bio 200 oma a OP u invertujucem modu,home made BJT darlington diskretni modul Hafler preampa...kompenzacija off seta je kao na slici.Radilo je i jos uvek radi godinama stvarno fantasticno...

[Impuls]

ZZZ, to vec ima uradjeno na dac-u. Trimer koji se vidi je vezan izmedju plus i minus napajanja a sa srednjeg kraja ide otpornik na ulaz op-a. Ovde je dobra stvar sto PCM63 kada nema signala ima struju na strujnom izlazu nula pa na otporu povratne prege nema naponu a tim ni na izlazu. U stvari to vec sve znate detaljno ali zbog onih koji ne znaju da pokusam seljacki objasniti kako radi strujni izlaz iz dac-a.Pokusajte da zamislite strujni izlaz kao slavinu koju otvarate i zatvarate u ritmu muzike. Voda koja izlazi iz slavine negde mora da se odvede sa nekim crevom ili cevi. Sada zamislite sklop koji ce tu vasu kolicinu vode da pretvori u vodoskok kao ovde. sto je veca akolicina vode taj sklop daje veci vodoskok. To mozemo posmatrati kao napon. Znaci nas sklop je uradio prevodjenje struje (kolicina vode) u napon (visina vode). Ukoliko sklop nije sposoban da primi svu kolicinu vode koja izlazi iz slavine (odnosno naseg dac-a) doci ce do rasipanja (i gubljenja dela informacije). Zato se toliko vodi racuna o dobroj i/v konverziji da se sto manje izgunbi informacija.Kada sam uradio analogiju sa vodoskokom mogu jos i nastaviti. Zamislite vodoskok koji ide jako visoko ali ima tanak mlaz. Takav vodoskok nece moci ni laksu loptu izbaciti uvis. Sada zamislite isti vodoskok ali sa debelim mlazom. Kao vatrogasni smrk. takav mlaz moze i auto pomeriti na cesti. Tako treba posmatrati pojacala. Sva daju na izlazu napon ali ne mogu svi da poteraju vece zvucnike. Oni koji imaju dosta izlaznih tranzistora i dovoljno dobro napajanje sa tim nemaju problema.Odosmo u stranu. Moracu napisati novu temuL "impulsovo vidjenje ... 2"

[ZZZ]

Znam da ima ali je neodgovarajuca koncepcijaimajuci u vidu da je dac out spojen u transimpedance rezimukao klasicni IV... Pa svako "ometanje" direktno na izlazu daca, sem Riv u ovom slucaju, je nepozeljno...ona druga slika komp offseta za inv mod je bolje resenjegde se regulise na + in-u... To sam ja probao ne prvu...za +-5V treba korigovati vrednosti otpora i trimer pota, poslacu sch. zbog toga sto Iout ostaje "nezavisan"kod PCMa nije slucaj kao kod TDA1541....treba videti da li je i ako jeste gde i kako je povezan interni otpornik od 1.5K ?.

[ZZZ]

Mozda moze, trebalo bi da moze, da se iskoristi kao Vref vrednost sa pina 5...direktno na pin + OP-anaravno pre toga bi trebalo prekontrolisati i izmeriti vrednosti.

[Impuls]

Napon na izlazu dac-a je nula za PCM63 i tako ostaje stalno u radu tako da nema dodatne struje kroz otpore za ofset a sem tog a jako su velike vrednosti tih otpora. Koliko vidim trimer je 100K. Tako sva struja iz dac-a ide kroz otpor povratne sprege. Ako se zeli izneci ovaj deo treba uraditi kao sto servo radi, vezivanjem invertujuceg pina na izlaz dodatnog op-a koji bi radio funkciju serva.

[Impuls]

Evo varijante u jednom cd plejeru

[ZZZ]

Napon na izlazu iz daca nije 0Mozda je 0 na pinu 5 posto je to klasicni Vref, ako pogledas unutrasnjushemu daca?Tako da ako je na pinu 5(Bipolar Offset Current Output (+2mA) iz data sheeta)0V onda on i sluzi da "pokupi" offset struju sa Iout daca,pogledaj obicni su vezani zajedno...A to ne mora da bude takoAC vrednost napona na izlazu sa Riv=100oma je 400mV pa je potrebno pojacanje sledeceg stepena oko 5 x da bi na izlazu bilo oko 2V(posto prost IV sa Rv ima phase shift od 180deg potrebno je da stepen koji prati Riv bude invertujuci da bi na izalzu faza opet bila 0deg...A ako je pin 5 spojen na izlaz onda je off-set na riv oko 200mV u praksi je malo manje.Kompenzacija se moze uraditi i preko pina 5 i onda je offsett dinamicki...

[Bender]

jel moze ovakav otpornik za I/V konverziju?http://uk.farnell.com/vishay-foil-resistors/0785100r000t9l/resistor-0-01-100r/dp/1203343

[Impuls]

ZZZ, moram malo prouciti kako radi 5 pin, jer kod mene na akaiju su spojeni 5 i 6 a iza operacionog imam 0V kada nema signala. Sto znaci da je bez signala struja iz Dac-a 0mA jer bi u suprotnom op morao da digne napon na izlazu da se kompenzuje struja. Ne vidim u datasheetu ni podatak u kojim naponskim granicama mora da se odrzi sstruni izlaz dac-a da ne bi izasao iz radnih rezima. Varijanta sa otpornikom za i/v ce uvek dizati napon na strujnom izlazu a koliko mi je poznato kod TDA mora uvek da bude isti napon da bi korektno radio
