D class

[Beli]

Ma nije ni kod mene pitanje života ili smrti, al' ako već ima viška, uz'o bi (da se ne baci) da se malko poigram sotim ... a mogao bih da ga probam i sa onim "tapped horn suwoofer"- om koji stalno pominjem.

[Zen Mod]

@beliOK - onda preuzimavaj pcb za ukochenog( baba vam ukocena , sunce vam balavo )

[Sync]

E nes sreco...tako se izvuci lako!Ima 4kom viska...beli rezervisao jednu ostalo jos 3.

[Zen Mod]

[Zvu]

Izbi tebi Sinke iz džepa 9.5 € + ptt troškovi dok si rek'o keks

[Sync]

Nego Mlajo sta bi sa D day tj deltalite?

[Zvu]

Otišao ja... Gagi mi pravio društvo. Popili kafu u YUBC-u i pravac LNO/Audiotehnika. Ne zateknemo odgovorne već samo zaposlenog/ispomoć. Da njemu drvim o zvučnicima bi bilo isto kao da sam napušio kasirku u Maksiju zbog Miškovića...Bejah prijatan (za čudo) i dobih uverenje da su one "tu na carini" i da će biti tu kod njih "danas eventualno sutra" (još jednom ) ...Sutra idem oko 17 sati pa možda zateknem odgovorne... Kraj radnog vremena, a meni rekoše da dođem sutra paaa... :)Posle 4 meseca čekanja na zvučnike neće me mrzeti da odem sigurno...

[Sync]

Prilemio sam danas jedan cip na pcb...ploca je stvarno prvoklasna.

Nego... prvo pomislh greska je... pa videh i cenu posle...

farnell

Murata X7R smd velicine 1210, vrednost 2.2uF 100v.

Cena oko jedne funte u farnellu a treba ih 6kom po pcb.

Stavljene su svuda kao naponski decoupling elkicima. Ljudi stavljajte sta god od keramike na ta mesta...ne sumnjam da je odlican kond al izivljavanje.

[andrics]

@SyncSta je jos problematicno od delova, sem tog 1210 2.2u? Mislim da je preterivanje 100v , i 63v ce zavrsiti posao.Daj da ja vidim ovde. Greota je da pravite neke visuljke na donjoj strani plocice.P.S ta plocica je odlicna ali nije prvoklasna, za nase kriterijume . Pokazacu ti prvoklasne, kad se vidimo, jer ne smem da publikujem firmine plocice na net

[Sync]

Oni LM317 sto sam ti vec rekao...ostalo imamo. A ko nema, moze se snaci preko semplova.Naravno 63v dosta...100-220nF 1206 ce raditi posao...ima ih x7r u kelcu.Otpornici 0603...1.5R i 3.3R su egzoticne vrednosti ovde :DPazi plocice su bolje od Ei sto radi...ja prezadovoljan.

[Zen Mod]

.........317....Otpornici 0603...1.5R i 3.3R su egzoticne vrednosti ovde ....

pa ajd onda popisi sta nema -jer si evidentno uradio domaci , pa da se izdogovaramo

[Sync]

Kelco ima dobar deo svega...LM317 taj specificni i 0603 smd otpornici velicine 1.5R i 3.3R su trenutni problem.Ove Murata x7r od 2.2uF...kelco ima 1206 100nF i 220nF od 63v isto x7r....tako da je to resivo.Feriti dal wurth, coilcraft i micrometals preko semplova.Downsvicer isto sempl texasov. Shotky smd dioda za njega preko Vishay semplova.Ostaju elkovi i izlazni 0.68uF mkp....mali elkovi na putu signala po volji i afinitetima...naponski filteri ispostovati min kapacitet i napon, low esr po mogucstvu.Ulazni naponski pana FC po volji ako se ima dobar filter posle trafoa. Negde naleteh da treba u naponskom filteru bar 33000uF da bi pariralo 'najboljim' svicerskim napajanjima. Macku o'rep to...Tas5630 prima diferencijalni signal...znaci ako imate balansiran izvor bez DC moze direkt na cip ici. Jako ne voli dc na ulazu.12V za ventilator, cliping detektor, sync...sve opciono.

[andrics]

Sad sam tek ukapirao da sam zaboravio LM317 :(Ovde je poceo praznik i Cela kina ne radi 7 dana Od sledece srede cu da vidim za te komponente .

[Sync]

Nije frka...polako.Ja moram sad da narucim nove toruse za babela. Izvadim postojeci od 600w 21-0-21v i odmotam ga na 21-0-13V. Pa tek onda finish ovog.Znaci po iskustvu cekanja izrade torusa, tek za dve nedelje

[Sync]

Polemio sam danas sav smd. U bom fali dodatno 100R, jedno 4-5kom sto trebaju za logiku. Sto se tice LM317...regularnom iskriviti nogice za 90stepeni i prilemiti ga tako....jedno od resenja. Struja koja ide preko njega je mala pa mu nece trebati hladnjak.R37 je taj 1.5R 0603...glat se moze izostaviti il preposjiti.

[m-tech]

Polako ne prespajaj nista. Cudno da niko ne spominje Comet electronic ? Ja sam danas kod njih kupio 1R5, 3R3 i jos neke otpornike ( i to 1% tolerancije ). Mada mnoge komponente nemaju na stanju ( online katalog nije merodavan ), pa treba unapred proveriti/naruciti. A za te 2u2 ja sam mislio da stavim paralelno 2x1u/50V ( smd1206 ), ali ih nemaju trenutno u Comet-u. Umesto LM317 ubacicu LT3080, koji ima isto kuciste i raspored pinova. Podesavanje izlaznog napona je nesto drugacije ali nece biti problem da se i to sredi.

[Sync]

Vecina ljudi sa foruma uzima iz kelca pa sam ga zato i spomenuo. U NS tu su sprint, itc i orbit pa se ne sekiram.A ovaj 1.5R se stvarno moze izostaviti...pogledaj semu.Tagor radi farnell skoro svake nedelje ako je bas zapelo da se moraju imati murata 2.2uF.A za lm317 kao sto rekoh lepo se tu moze smestiti i regularni ne smd.

[Sync]

Zen je definitivno odustao od svoje plocice. Ostalo jos 4kom ako je neko zainteresovan...

[Zvu]

Juče mi je konačno stigla i porudžbina OPAMPova za D class... Već sam mislio da su ispalili.

[andrics]

Sta bi sa ovim ?Da li je neko sklopio ovaj pojacavac ?

[Sync]

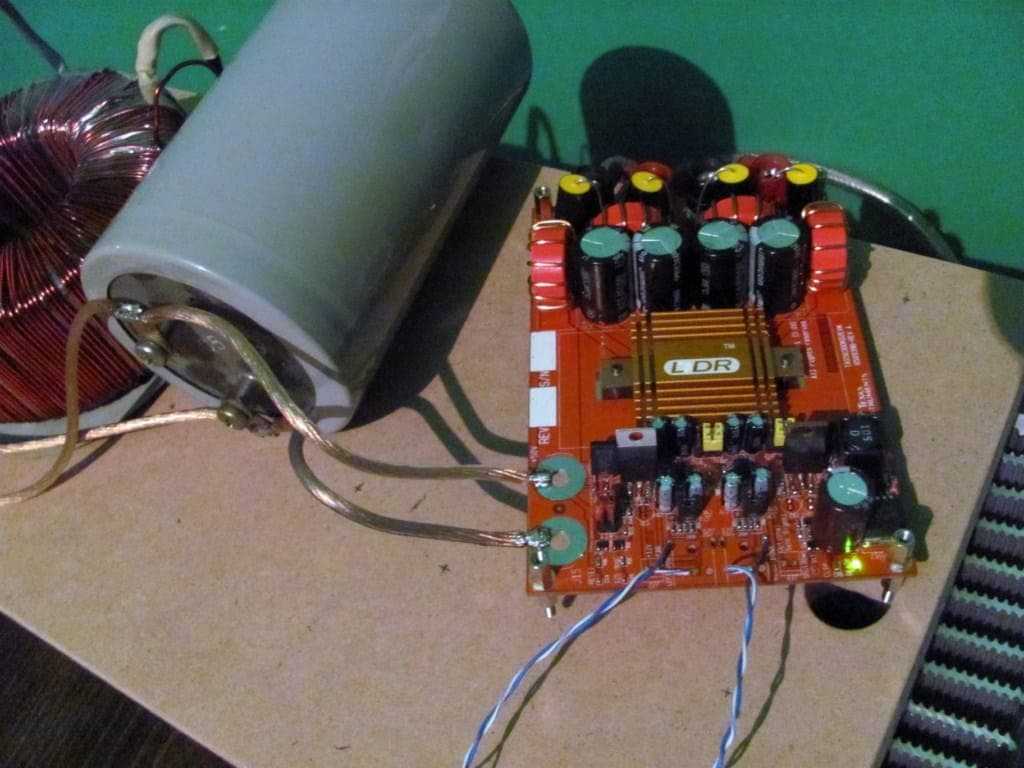

Moj polemnjen ceka trafo... Ima par uredjaj koji su primarni na listi da se privedu kraju.

[Sync]

Gore pominjani wurth kalemovi se ugreju poprilicno za nekoliko minuta. Moracu namotati po originalnom nacrtu Micrometals T94-2... Prisutan je poprilican sum u visokom delu spektra. To pridodajem wurth kalemovima...Bas kontrola izvanredna...snage na pretek...zvucna slika koliko sam uspeo cuti je solidna...
