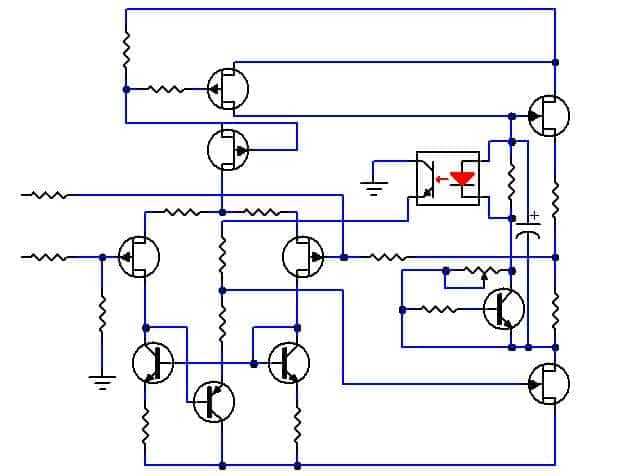

sstrsat Napisano Maj 3, 2010 Share #111 Napisano Maj 3, 2010 ja ne shvatam kako to radi - odustajem ...... Ma ca ne razumis?Pogledaj malo bolje sliku (ako je to ona sa linka iz posta 105) pa ce ti sve bit jasno. To je single ended amp, gornji od dva desna feta FET je CCS dolnjemu. Raspored pojacanja doduse neuobicajen (nima klasicnog VASa), pojacanje ostvaruju ulazni fet i izlazni fet a izmedju njih je tampon sljedilo. Ako je to izlazni amp, izostanak klasicnog VASa (sa svojim CCSom) bi se lako mogal pokazat ka jako dobra stvar jer bi open loop gain bil manji pa bi automatski i npv bila manja a takodjer bi bilo manje problema sa stabilnostiZanimljiva koncepcija, optocoupler sluzi za odrzavanje simetrije djelovanjem na struju sljedila. Ka ideja zanimljivo ali u praksi ne bi bas isal mici IC optocoupler (prilicno nelinearna stvar). Tu bi tribal poc industrijski galvanic izolator. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 3, 2010 Autor Share #112 Napisano Maj 3, 2010 miko - sve smo mi to proucilividecemmo sta ce Nele da odgovori - poslao sam mu semu , da se obrukam po obicaju .... Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 3, 2010 Autor Share #113 Napisano Maj 3, 2010 Ma ca ne razumis?Pogledaj malo bolje sliku (ako je to ona sa linka iz posta 105) pa ce ti sve bit jasno. To je single ended amp, gornji od dva desna feta FET je CCS dolnjemu. Raspored pojacanja doduse neuobicajen (nima klasicnog VASa), pojacanje ostvaruju ulazni fet i izlazni fet a izmedju njih je tampon sljedilo. Ako je to izlazni amp, izostanak klasicnog VASa (sa svojim CCSom) bi se lako mogal pokazat ka jako dobra stvar jer bi open loop gain bil manji pa bi automatski i npv bila manja a takodjer bi bilo manje problema sa stabilnostiZanimljiva koncepcija, optocoupler sluzi za odrzavanje simetrije djelovanjem na struju sljedila. Ka ideja zanimljivo ali u praksi ne bi bas isal mici IC optocoupler (prilicno nelinearna stvar). Tu bi tribal poc industrijski galvanic izolator.Barba - si upa usred thread-a ? :happy64:edit : ispravio "Baraba" u "Barba" Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 3, 2010 Autor Share #114 Napisano Maj 3, 2010 seems that Tea-Bag is lurking ...... please - do not bring this to big Diya ..... Link to comment Podeli na ovim sajtovima More sharing options...

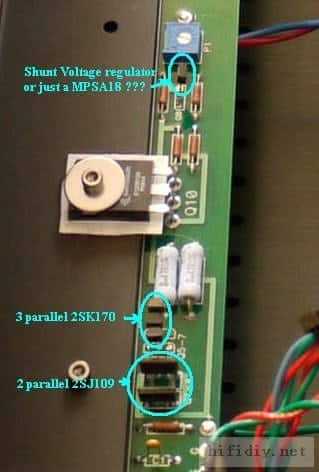

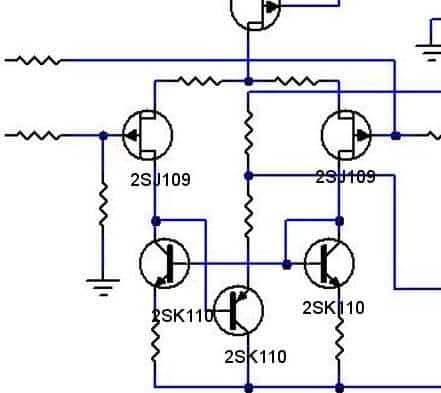

Mikorist Napisano Maj 3, 2010 Share #115 Napisano Maj 3, 2010 ja ne shvatam kako to radi - odustajem ...... i ja .... :buehehe:ali ajde mozda je ovde slicnost : <----- ? jel ovo to ? ---> Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 3, 2010 Autor Share #116 Napisano Maj 3, 2010 nije . Link to comment Podeli na ovim sajtovima More sharing options...
Tea-Bag Napisano Maj 3, 2010 Share #117 Napisano Maj 3, 2010 Not a problem ZM Link to comment Podeli na ovim sajtovima More sharing options...
Tea-Bag Napisano Maj 3, 2010 Share #118 Napisano Maj 3, 2010 my only thought here is to use if possible a 2sj176, or some P channel critter that doesn't cost $$ Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 3, 2010 Autor Share #119 Napisano Maj 3, 2010 my only thought here is to use if possible a 2sj176, or some P channel critter that doesn't cost $$ for output ?why P channel ?in that case, you must flip upside down entire amp anyway - you can make it this way even with plain IRFP150N , used in Babelfish J/ALeph Jor you can use some nice "audio" N channel mosfet instead Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 3, 2010 Share #120 Napisano Maj 3, 2010 Ha ha, Miko, nasmeja me do suza....pusti ovo, gledaj IT ....kao sto Sipi rece... prevod je bolji od scheme. Link to comment Podeli na ovim sajtovima More sharing options...
Mikorist Napisano Maj 3, 2010 Share #121 Napisano Maj 3, 2010 nije . Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 3, 2010 Share #122 Napisano Maj 3, 2010 Hajde - testiraj da znamo kako se ponasaju Testirao? Link to comment Podeli na ovim sajtovima More sharing options...
Tea-Bag Napisano Maj 4, 2010 Share #123 Napisano Maj 4, 2010 for output ?why P channel ?in that case, you must flip upside down entire amp anyway - you can make it this way even with plain IRFP150N , used in Babelfish J/ALeph Jor you can use some nice "audio" N channel mosfet insteadWas thinking about Jfet input front end, and replacing those hard to find P channel Jfets.Some people don't have access to such pricey 2SJ109, and even 2SJ74's are harder to come buy. Sorry to post in English guys, but rather this than offend you trying to translate. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 4, 2010 Autor Share #124 Napisano Maj 4, 2010 Testirao?maybe today Was thinking about Jfet input front end, and replacing those hard to find P channel Jfets.Some people don't have access to such pricey 2SJ109, and even 2SJ74's are harder to come buy. Sorry to post in English guys, but rather this than offend you trying to translate.oups .... usual suspects at DiyA - James , Spencer , Zhoufang , Jackinnj ?scavenging few pairs ( or few hundreds) can't be really hard for you , considering adventures you take lately Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 4, 2010 Autor Share #125 Napisano Maj 4, 2010 sto bi rek'o Sloba : da ostane ...... : CNY17-4 , black case LED part U/I :940mV-86,3uA1018mV-500uA1047mV-1mA1073mV-2mA1089mV-3mA1099mV-4mA1108mV-5mA1114mV-6mA1121mV-7mA1126mV-8mA1131mV-9mA1135mV-10mA1139mV-11mAdosta ..... Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 4, 2010 Autor Share #126 Napisano Maj 4, 2010 SJEP120R100 I=2AUgs:1. 1V1552. 1V5733. 1V6394. 1V729 Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Maj 4, 2010 Share #127 Napisano Maj 4, 2010 SJEP120R100 I=2AUgs=1V155 Na 25 Celz. jel' tako ?'Ajde Zene uzmi fen i podgrej ga malo (do 40 i 70 C) da vidimo kol'ko ce da mrda ? Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 4, 2010 Autor Share #128 Napisano Maj 4, 2010 Na 25 Celz. jel' tako ?'Ajde Zene uzmi fen i podgrej ga malo (do 40 i 70 C) da vidimo kol'ko ce da mrda ?editovao sam post - izmerio sva 4mereno na hladnjacku ;ajd sad cu da uzmem jedan , merim ga bez hladnjaka - nadam se da ce se i sam ugrejati .... Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Maj 4, 2010 Share #129 Napisano Maj 4, 2010 ....nadam se da ce se i sam ugrejati ....Pa na 2A bi trebao bar malo da se smlaci... Link to comment Podeli na ovim sajtovima More sharing options...

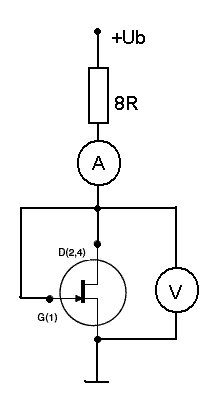

Zen Mod Napisano Maj 4, 2010 Autor Share #130 Napisano Maj 4, 2010 elem - malo je zakomplikovalo sto sam morao da izmenjam instrument na mestu ampermetra , jer on ima temp merenje ;uzet je primerak koji je imao izmeren Ugs od 1V573 , ali zanemari tu vrednost , upravo iz navedenih razlogaJfet skinut sa hladnjaka , tako da sam ti izmerio :I=2A40C : Ugs=1V57670C : Ugs=1V581cini mi se da se struja smanjila za koji mA . ali to ne mogu garantovati ,bar u ovoj postavci merenja ;no mislim da to i nije toliko bitno .posle samo reci da od mene nikad nikakve koristi .... :happy64:radi kompletnosti informacije - test je vrsen ovako : Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Maj 4, 2010 Share #131 Napisano Maj 4, 2010 ....Jfet skinut sa hladnjaka , tako da sam ti izmerio :I=2A40C : Ugs=1V57670C : Ugs=1V581..Majku mu bozju imperjalisticku! Vidis kako je cvrst, ne popusta ni pod mukama. Odlicno je to, slobodno ga podvrgni zamlacivanju sa o-kaplerom, to nece puno da seta ni sa bias kolom od dva otpornika i jednim kondom (bootstrap) posle samo reci da od mene nikad nikakve koristi .... Ko? Ti beskoristan? Ko ze drzn'o da tako nesto i pomisli - vidi, streljalo se i za manje od toga! Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 4, 2010 Autor Share #132 Napisano Maj 4, 2010 ajd sad i od tebe neke koristi ........ u svetlu svih ovih merenja , pretpostavljajuci Babelfish J2 semu , sa Iq~2A - kako komentarises upotrebu source -drain otpora u pretpostavljenoj vrednosti od 2x0R47 redno ( dakle svaki od 3 komada ima pojedinacnu vrednost od 0R94 ) , u svetlu cinjenice da origigi J2 ima reklamirato/deklarisato/zamazato vrednost DF od celih 20/8R ?u je.... dok sam ovo pisao , mogao sam izracunati i OLG i CLG i izlaznu otpornost ..... al' me mrzi - idem nesto i raditi danas ...... Link to comment Podeli na ovim sajtovima More sharing options...
