sp300b Napisano Maj 2, 2010 Share #67 Napisano Maj 2, 2010 Temperaturna (ne)zavisnost Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Maj 2, 2010 Share #68 Napisano Maj 2, 2010 ...a sto se tice temp komp -mislim da nece trebati ..... Po grafu iz posta #55, bogami, hoce ...zelimo minimalisticki pristup...Minimalisticki bi bilo sa razdelnikom od dva otpora, a ako vec turate optokapler onda bar neka bias bude stabilan 'Ajte dalje, necu vise da primedbujem Link to comment Podeli na ovim sajtovima More sharing options...

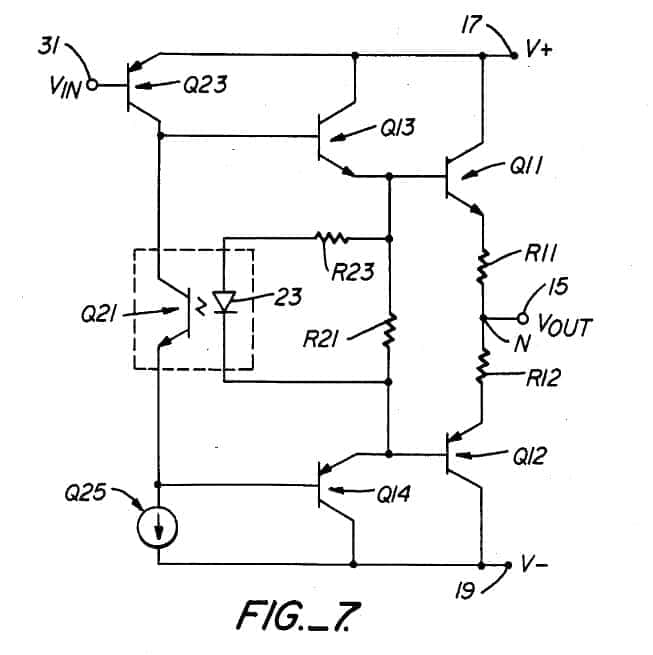

sp300b Napisano Maj 2, 2010 Share #69 Napisano Maj 2, 2010 u ovom slucaju je bitna f-ja SRPP-a ( nacrtana u pdf-ovima J2 ) , a nje nema u potpunosti ako nije preko obadva otpornika . ovde je uobicajeni bias i "shunt regulating" otpor (uobicajen u domenu cevnog SRPP) podeljen na dva komada i izlaz se uzima sa njihovog spoja Meni to mnogo lici na Patent 4752745 Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 2, 2010 Autor Share #70 Napisano Maj 2, 2010 .....'Ajte dalje, necu vise da primedbujem a sto ne bi - 'bem te osetljiva ;ja sam navik'o da kad god nesto kazem - ti ionako ne obracas paznju , a ja tebe bar ponekad poslusam ...... Meni to mnogo lici na Patent 4752745 mislis da nije u folderu J2 ? Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 2, 2010 Autor Share #71 Napisano Maj 2, 2010 Temperaturna (ne)zavisnoststize ti mailajd' posalji mi taj pdf odakle si to izvukao Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 2, 2010 Share #72 Napisano Maj 2, 2010 Po grafu iz posta #55, bogami, hoce :buehehe:Minimalisticki bi bilo sa razdelnikom od dva otpora, a ako vec turate optokapler onda bar neka bias bude stabilan 'Ajte dalje, necu vise da primedbujem Primedbuj, to se i ocekuje...Vezano za drift, to je samo jedna slikica...treba nju sagledati sa CTR promenom u zavisnosti od T. Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 3, 2010 Share #73 Napisano Maj 3, 2010 Laku noc. Zen pobrisi visak postova Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 3, 2010 Autor Share #74 Napisano Maj 3, 2010 Laku noc. Zen pobrisi visak postovanema viska :buehehe:zaboravio si napisati da je to pat. No. 4752745http://www.pat2pdf.org/patents/pat4752745.pdf Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 3, 2010 Share #75 Napisano Maj 3, 2010 nema viska :cheers:zaboravio si napisati da je to pat. No. 4752745http://www.pat2pdf.o.../pat4752745.pdfZaboravih - Ko to bese patentirao? Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 3, 2010 Autor Share #76 Napisano Maj 3, 2010 Zaboravih - Ko to bese patentirao? elem - 5mA kroz bias string sa plus napajanja ?koji CTR da pretpostavimo ,ako idemo na 4mA kroz led ? Link to comment Podeli na ovim sajtovima More sharing options...

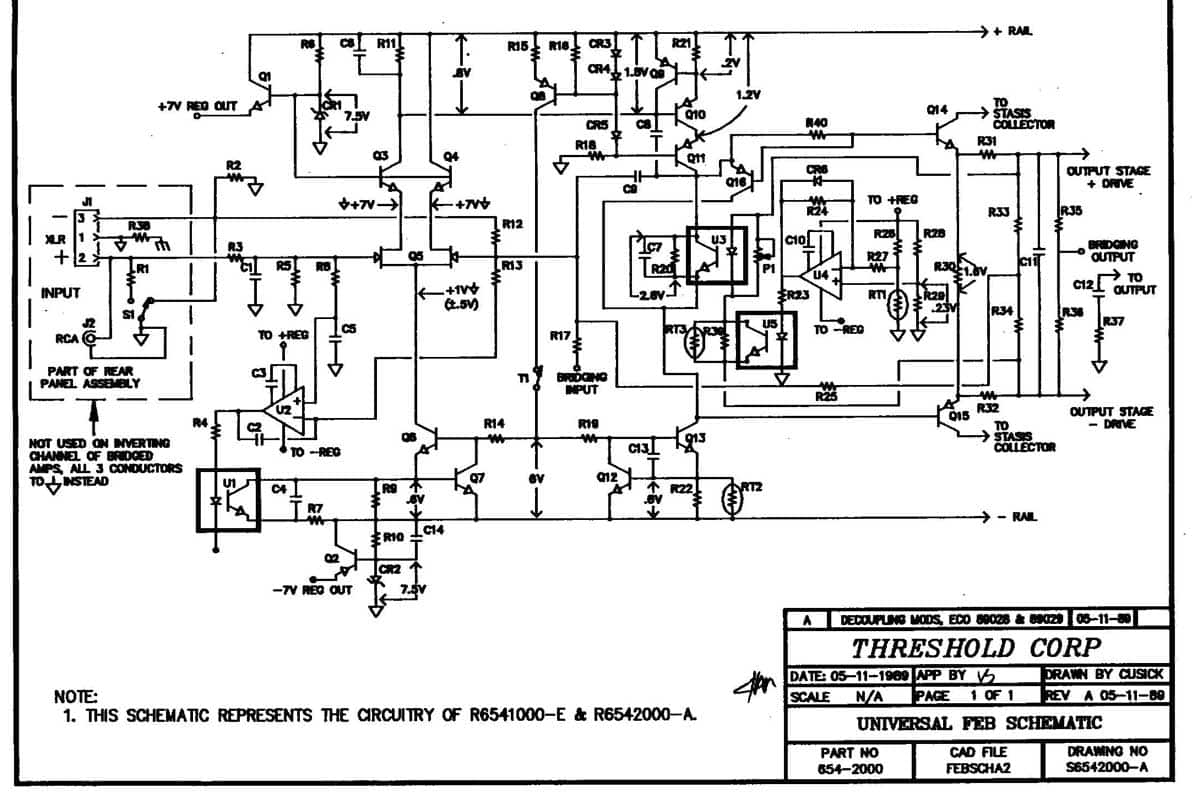

Zen Mod Napisano Maj 3, 2010 Autor Share #77 Napisano Maj 3, 2010 za nauk ;usput - editovan naslov teme - dodata referenca na FW J2 Link to comment Podeli na ovim sajtovima More sharing options...

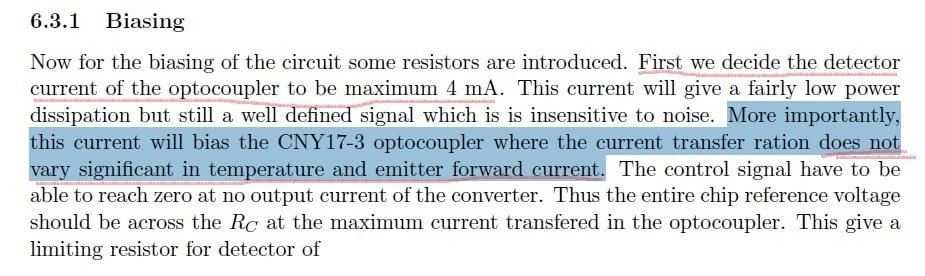

sp300b Napisano Maj 3, 2010 Share #78 Napisano Maj 3, 2010 elem - 5mA kroz bias string sa plus napajanja ?koji CTR da pretpostavimo ,ako idemo na 4mA kroz led ?1) 5mA2) Mislim da je 60 % standard - CNY17-3 Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 3, 2010 Share #79 Napisano Maj 3, 2010 Za nauk - kompenzacija Opto elementa Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 3, 2010 Autor Share #80 Napisano Maj 3, 2010 Za nauk - kompenzacija Opto elementa - vec so mi njega kompenzovali - sa druge strane - kondom .....ajd proucicemo grafove sutra - sa odmornim glavama ........ 'ku noc ! Link to comment Podeli na ovim sajtovima More sharing options...

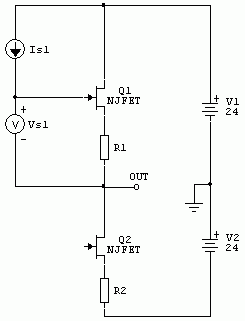

Sipi Napisano Maj 3, 2010 Share #81 Napisano Maj 3, 2010 a sto ne bi - 'bem te osetljiva ;..Ma jok Zene, kakva crna osetljivost - nisam ja osetljiv, osetljiv je taj enhanced JFET (blasfemija - ne, ne, ipak cemo ga zvati samo 120R100 ) Rek'o, izabrali ste jedan put, necu da vas odvracam s njega.Vi taj 120R100 hocete da koristite na Id=1.5A i to je u onom mutavom delu prenosne karakteritike (koleno) pa tu gm jos nije visoka i male promene na gate-u nece izazvati bas sasavu promenu Id (koja stotina mA gore-dole). To jeste relativno povoljno sa stanovista stabilnosti bias-a ali nije sa stanovista linearnosti gm (ona ce tu da seta sa strujom) - vidim iz podataka iz PDF-a za J2 da je Nelson izabrao bias od 1.9A. Tu je situacija unekoliko povoljnija (njemu su oni njegovi firstwatt hladnjaci taman za tu disipaciju) jer ce gm manje da seta - tako moze da dobije one performanse koje navodi, ali tada kontrola bias-a mora da bude cvrsca, tu ce mala promena Vgs da pomeri Id za mnogo vise...Zbog toga bih radije uzeo neki cvrst Vref da drzi Vgs CCS-a a ne optokapler - on mnogo mrda, i mislim da nije vredno truda zamajavati se njim.Za pocetak bih napravio samo CCS i merio njegovu relativnu promenu Id u zavisnosti od promene temperature i napona napajanja u pretpostavljenom opsegu. Za donji, pojacavacki 120R100 bas te briga - njega ce da kontrolise CCS.Dakle, ja bih radije nekako ovako:A tacno kako, znao bih kad bih izmerio promenu nagiba prenosne karakteristike u odnosu na promenu temperature samog 120R100 (koja u kolenu bas i ne moze da bude velika).Ako je zadatak bas da se iskopira J2 (znaci mora optokapler) - onda gatanje po papiru ne vredi, mora da se umeri... Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 3, 2010 Share #82 Napisano Maj 3, 2010 Mene zanima da napravimo schemu koja predstavlja J2 pre nego sto je objave na DIY ili je Pass izbaci. Čisto malo da razmrdamo moždane vijuge .Od te tačke, pa nadalje, vredi se poigrati sa poboljšanjima. Ubeđen sam da je moj dual mono power supply u Babelu za klasu bolji od onog što Pass prodaje (izvinte na iskrenosti) Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 3, 2010 Share #83 Napisano Maj 3, 2010 Sto se mirne struje tice...Power consumption = 200 watts, dakle 100 W disipacije po kanalu => ukoliko je napajanje plus/minus 24V dobijamo da je potrebna mirna stuja izlaza 2,083 A...ako nisam izgreši.edit: uz pretpostavku da trostruki CCS i dvostruki LTP troše 0,083 A, dobijamo 2 A u izlazu Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Maj 3, 2010 Share #84 Napisano Maj 3, 2010 Mene zanima da napravimo schemu koja predstavlja J2 pre nego sto je objave na DIY ili je Pass izbaci. Čisto malo da razmrdamo moždane vijuge .....Pa sto nisi odma kaz'o... Znaci necete nista da pravite, samo se zezate Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 3, 2010 Autor Share #85 Napisano Maj 3, 2010 Pa sto nisi odma kaz'o... Znaci necete nista da pravite, samo se zezate k'o da nas ne znas .......treba li nam pojacala . pa sad mozgamo zarad toga ?sto rece Sloba - prvo skontati kako je Papa to uradio ( bar je meni to uvek zabavno). a onda kom obojci kom opanci (meni ne trebaju ni jedni ni drugi - obuo sam sandale ) Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 3, 2010 Share #86 Napisano Maj 3, 2010 Pa sto nisi odma kaz'o... Znaci necete nista da pravite, samo se zezate Samo se link Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 3, 2010 Autor Share #87 Napisano Maj 3, 2010 Samo se linka mozda ce i pravimo Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 3, 2010 Share #88 Napisano Maj 3, 2010 a mozda ce i pravimo A mozda se i zezamo da ce pravimo Link to comment Podeli na ovim sajtovima More sharing options...
