SemiSouth power Jfets .......... FW J2

[Sipi]

Nema tu sta da se misli - LU1014 ali sa mnogo vecim Vds_max i Pd_max, spakovan u vece kuciste.

[Zen Mod]

taman toliko .....

[sp300b]

Kao što ti Zen spomenu na DIY, 6-DIP liči na CNY17 uz sledeće dodatke1) link2) Setovanje biasa (slika)3) Objasnjenje (slika)

Još malo ideja...

cny17_wow.pdf

[sp300b]

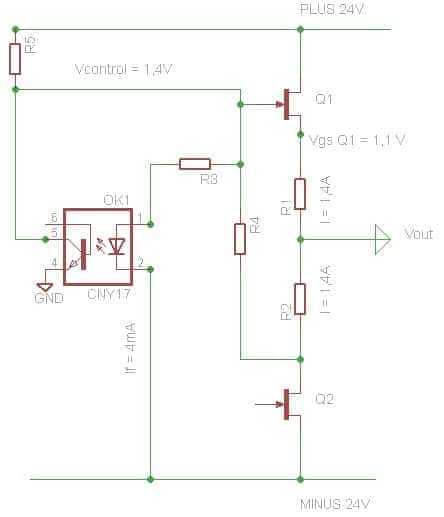

Pass J2 biasing - ja to zamisljam odprilike ovako :buehehe:edit: mozda je druga schema prikladnija...tu smo negde...

[sp300b]

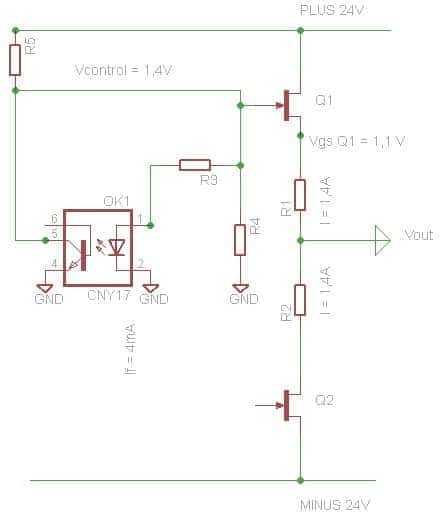

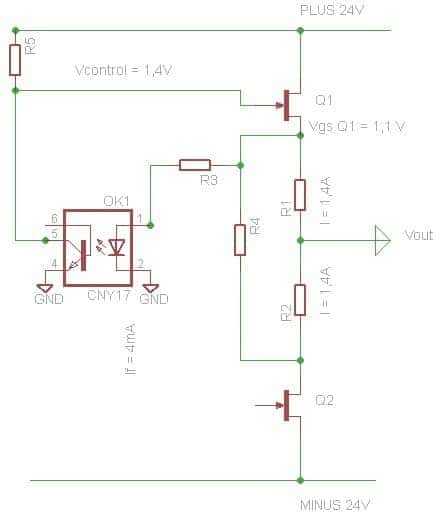

Ili mozda bas ovako... sada imamo i galvansku razdvojenost.Da cujemo i ostale kolege i ideje

[Zen Mod]

ugrubo

edit:

jos malkice vrednosti

edit : schm deleted by ZM

[sp300b]

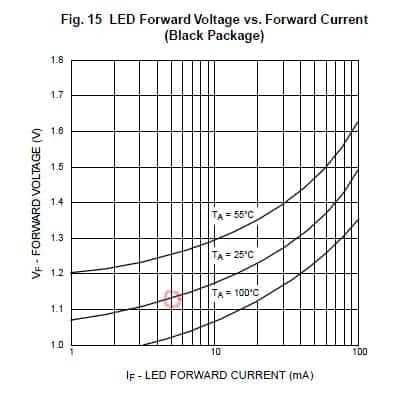

Vezano za CNY17, za If = 4mA, Vf je oko 1,12V, onda proizilazi da R2 i R3 moraju da budu minimalno 0,47 Ohma.Da, cini mi se da je ova tvoja verzija najprikladnija (ugrubo).edit...dok ja komentarisem, ti promeni sliku

[Zen Mod]

u pravu si ......nacrtacu

[Zen Mod]

ovo vise odgovara ?

podaci (obrati paznju na DF ) :

Summary of the nominal specifications:

Measured at 120 V AC and an 8 ohm load:

Distortion @ 1 watt.025% @ 1 KHz,

Input Impedance100 Kohm

Balanced input CMRR-60 dB @ 1 Khz

Gain20 dB

Input Sensitivity280 mV = 1 watt, 1.4 V = rated power

Damping Factor20

Output power 8 ohms30 watts @ 1% THD, 1KHz

Output Power 4 ohms15 watts @ 1% THD, 1 KHz

Frequency response- 1 dB @ 4 Hz, 100 KHz

Noise100 uV unweighted, 20-20 KHz

Power consumption200 watts

edit : schm deleted by ZM

[Zen Mod]

bem ti - niokad se ne snalazim u specifikacijama ........ sta je RMS a sta nijeuvek razmisljam u p-p i db , a sta je RMS nikad ne kontam dok se ne kaze da jeste RMSsta znaci 1V4 za full blast ....... naravno da je RMS ......sto ce reci da mu je izlazna amplituda ~ 39Vpp , a za punu pobudu mu treba 3V9pp (20db pojacanje) ako je 100K ulazna imppedansa , onda znaci da je ulazni par otpornika 9K1+91K , takodje i feedback par otpora

[sp300b]

Ovo se ne menja

[Zen Mod]

hoces da iskorigujes vrednosti S i D otpora , postuj , pa ja obrisem visak postova ?edit :vidim - editujes :buehehe:edit 2 :

[sp300b]

hoces da iskorigujes vrednosti S i D otpora , postuj , pa ja obrisem visak postova ?edit :vidim - editujes

Vazi !

[sp300b]

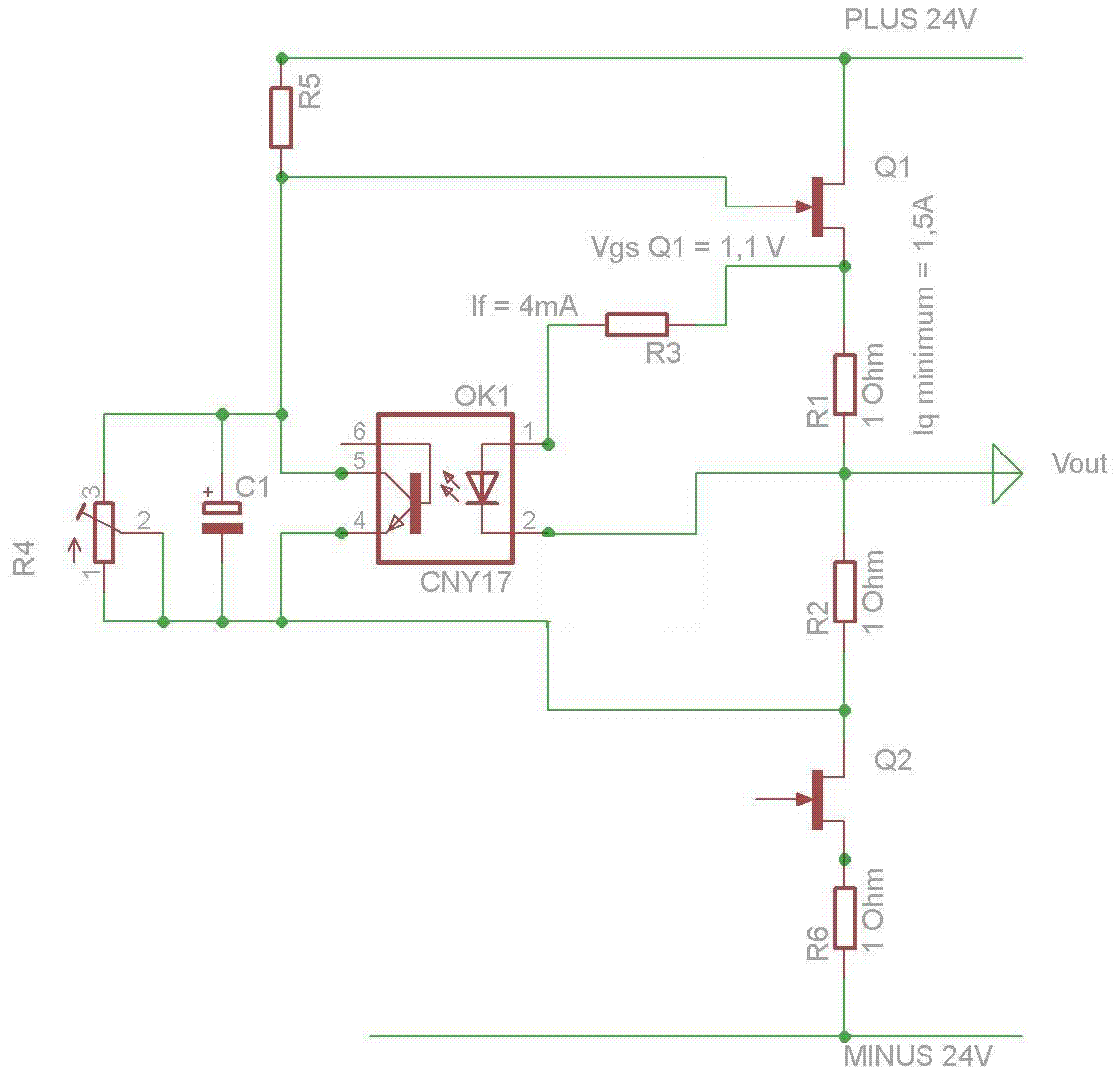

Pass J2 bias circuit (most probably)

edit : schm deleted by ZM

[Zen Mod]

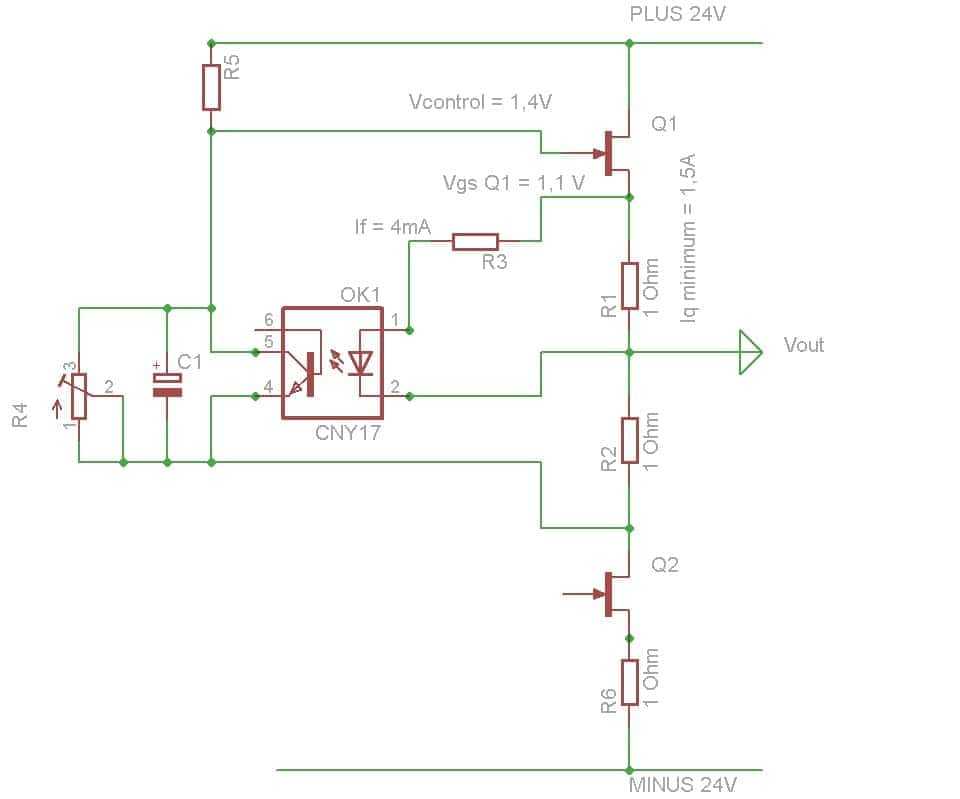

Pass J2 bias circuit (most probably)

mislim - sta reci ....... sutra vece cemo imati nacrtanu punu semutaman da preteknemo Tim Rawsona :cheers:hoces ruka/skenirana sema , ili kulturno - u progu ?

[sp300b]

ruka ruci, nismo turci :buehehe:p.s. Dakle rukom...nacrtacemo u CAD

[Zen Mod]

Slobo - vazan edit !

[Sipi]

Umesto R5 dobro bi bilo da stavite neki CCS jer se amp napaja iz nestabilisanog napajanja inace ce bias da seta jer cak iako je promena napona mala zbog rada u A klasi menja se napon u el mrezi.Takodje, treba dodati temperaturnu kompenzaciju da se pad napona na diodi u optokapleru ne bi menjao (a sa njime i bias) kad se amp zagreje.

[sp300b]

Pa da, Ulazna kontrola se referise u odnosu na izlaz, a ne izlazna.

[Zen Mod]

naravno - znas da ja turam BF245 gde god stignem - videcemo - po potrebi ( jer kond je kratki spoj za AC )a sto se tice temp komp -mislim da nece trebati ..... no - samo test moze pokazati da li treba ili ne ;u ovom slucaju - trebalo bi da ide na ruku sto su LED i bjt u jednom kucistu , a velikog kuj sisa - neka bude stabilan na temperaturi , a dok ne dodje do nje , neka przi

[sp300b]

Umesto R5 dobro bi bilo da stavite neki CCS jer se amp napaja iz nestabilisanog napajanja inace ce bias da seta jer cak iako je promena napona mala zbog rada u A klasi menja se napon u el mrezi.Takodje, treba dodati temperaturnu kompenzaciju da se pad napona na diodi u optokapleru ne bi menjao (a sa njime i bias) kad se amp zagreje.

Sipi, postujem, ali zelimo minimalisticki pristup

[Zen Mod]

Pa da, Ulazna kontrola se referise u odnosu na izlaz, a ne izlazna.

u ovom slucaju je bitna f-ja SRPP-a ( nacrtana u pdf-ovima J2 ) , a nje nema u potpunosti ako nije preko obadva otpornika .

ovde je uobicajeni bias i "shunt regulating" otpor (uobicajen u domenu cevnog SRPP) podeljen na dva komada i izlaz se uzima sa njihovog spoja
