Malo teorije: NF vs VIDEO pojacavaci

[Daudio]

Ovim bih se nadovezao na temu Varijacije SE na babusci,jer u razvijanju pojacala dosao sam do nekih problema,saznanja i paradoksa a obzirom da je tema eksperimentalnog tipa dajem sebi za pravo da otvorim novu temu,mozda ce nekog zaintrigirati a mozda i pomoci.

Ideja je dosla kada se pojavio problem u propusnom opsegu pojacala,iako je bio u okviru +/-3dB nisam bio zadovoljan time vec sam tezio skoro perfekcionizmu.Jedno zlo ne ide samo i tako mereci parametre zvucnom kartom za ovu priliku zadovoljavajucih karakteristika istu sam spalio(ostao jedan ulaz bez MASE). Dobra strana svega toga je da se u racunaru udomila M-Audio 2496,ali obzirom da nemam hrabrosti da se za sada sa njom igram na slican nacin eto lufta da se malo uzmu knjige u sake i dolazimo do sustine ove teme.

Ako ste gledali navedenu temu http://www.diyaudio.rs/index.php?showtopic=9 videli ste nekoliko varijanti propusnih opsega.Ono sto je mene nerviralo je konstantno izdizanje visokih i slabljenje basova.

Mozda cepidlacim ali teznja je da svedem propusni opseg bar na +/-1dB.

Razumljivo je da trafo ima osobinu izdizanja visokih i slabasno prenosenje donjeg spektra,ali nismo u 50-tim godinama ,trafo je predimenzioniran i treba da prenese najmanje 15hz,malo je i shema specificna,dakle vreme je da se malo vratimo u skolu...

Razum kaze da je mozda potrebno upotrebiti povratnu spregu i citajuci literaturu ,samo da napomenem opste poznato da redna negativna naponska sprega moze da regulise podrucje kako gornjih tako i donjih frekvencija,redna strujna negativna utice samo na izdizanje visokih,dok na donji spektar nema uticaja, dodjoh do zakljucka da je kod mene konstantno prisutna neka mala velicina redne strujne sprege.....

Dalje,(sta sve coveku u momentu ne dodje na pamet) nesto mi je zasmetalo konstantno prisutno dokazivanje kvaliteta pojacala pustajuci na ulaz cetvrtke i snimajuci na izlazu njihov oblik.

Samo malo o cemu mi ovde govorimo o NF pojacalu ili VIDEO pojacalu.

Malo strpljenjenja i bice jasno na sta ciljam.

Da pogledamo prirodu jednih i drugih pojacavaca:

-video-pojacavac je namenjen za pojacanje signala u vidu cetvrtastih impulsa koji se periodicno ponavljaju

-NF pojacavac pojacava znamo svi sta i priroda signala je zvucni signal odnosno da kazemo sinosoida mada retko cemo naci u prirodi zvuk koji je sinus(svaki zvuk ima boju tona ,a boja tona su izoblicenja....)

- video pojacavaci pojacavaju impulse od nekoliko desetina hz,pa do nekoliko desetina Khz.

Bitna razlika:

-najvazniji zahtev za video pojacavac je ocuvanje oblika pojacavanog impulsa,tj pojacavac mora da ima sto manja fazna i frekventna izoblicenja.Nelinearna izoblicenja nemaju bitnog znacaja,tako da u video pojacavacu ne nastaju nove frekvencije kao sto je slucaj kod NF pojacavaca.

- U nf pojacavacu fazna izoblicenja nemaju znacaja pri prijemu,jer covecje uvo razlikuje izoblicenja kod kojih se javljaju nove frekvencije.....

Da ne davim previse, to sto neki NF pojacavac prenosi cetvrtku nije toliko merodavno i ne znaci po deflaut-u da ce dobro zvucati.

Polako dolazim do onog sto me muci.Razlika konstruktivno uzmedju ove dve vrste pojacavaca je u tome sto je vrednost Ra kod video pojacavaca dosta manja nego kod nf pojacavaca i veca preciznost konstruktivne realizacije.

Vracam se na problem koji imam i ideju povratne sprege.

Koliko sam napao cetvrtke toliko su mi i pomogle.

Frekventna korekcija za visoke i niske frekvencije kod video pojacavaca.

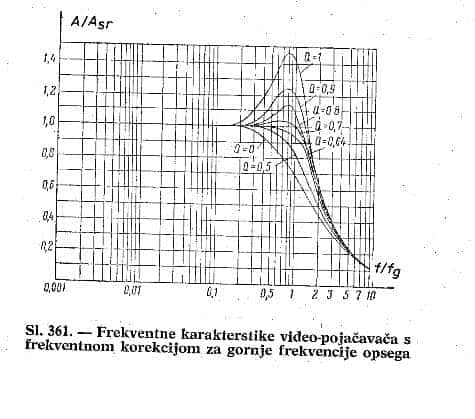

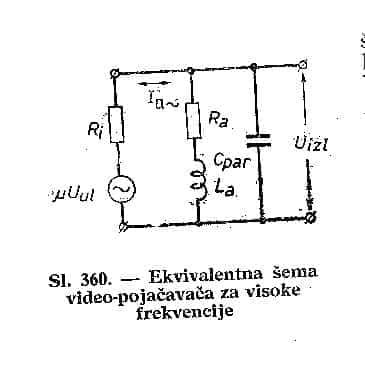

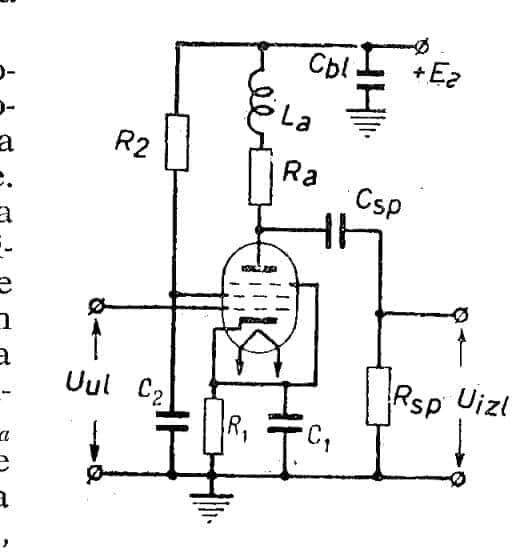

Za visoke se na red sa Ra dodaje induktivnost

i sve to napravi

Korekcija u oblasti niskih frekvencija

U kratkim crtama velicina RF najcesce 2-5 Ra,Cf vrednosti pri kojoj se na srednjim frekvencijama ispunjava uslov 1/(2pi*fsr*Cf<<Ra

Ovo je zadovoljeno ako je Cf desetak uF.Pri tome Ra na srednjim frekvencijama je samo otpornost Ra,a pojacanje Asr=SdRa

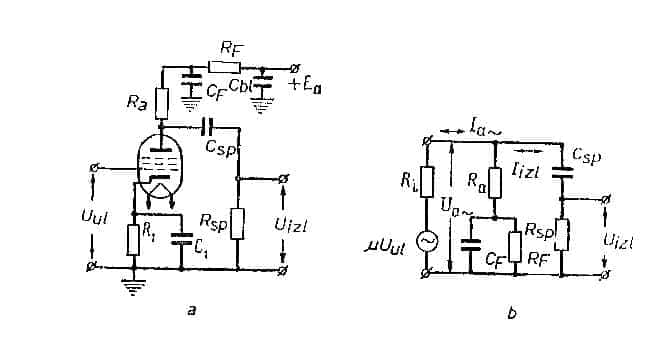

Spustajuci frekvenciju otpornost svih kapacitivnosti stepena raste i izlazni napon predstavlja samo deo naizmenika koji deluje na anodi.Drugi deo pada na kondenzator Csp i ovaj napon se povecava pri snizavanju frekvencije.

Ako postoji anodni filter,pri smanjenju frekvencije dolazi do povecanja anodne otpornosti i ona se priblizava vrednosti Ra+Rf,samim tim dolazi do povecanja vrednosti naizmenika na anodi,u krajnjem slucaju dolazi do izdizanja u oblasti donjih frekvencija.

Najvece prosirenje je pri

Cf*Ra=Cs*Rsp

Donja granicna frekvencija se odredjuje prema obrazcu Fd=1/(2pi*Csp*Rs)*Ra/Rf.

Sa druge strane Rf je ogranicen protokom struje kroz njega i padom napona....

Ako je neko uspeo da isprati ovo pomalo dugacko pisanije videce da je u mojoj semi SE na 6s33s upravo od svega po malo prisutno,i da upravo ovo govori o povezanosti NF i VIDEO pojacavaca,iako na prvu ruku se cesto prelazi preko toga kada se radi samo sa NF.

Ako neko ima slicnih iskustava ili ne ne slaze sa ovim....voleo bih da cujes jos neko misljenje sa osvrtom na cevnu tehniku
