Kaneda line preamp .... evolution

[Zen Mod]

naravno - zavisi da li ti je potrebno uparivanje ili nije ; z aovaj konkretni CCS nije potrebno nikakvo uparivanje - nastelujes ga trimerom i voilla !svi parovi zahtevaju uparivanje , nevezano da li su u ulazu ili izlazu ;kod izlaznih stepeni - uparujes uglavnom po horizontali ( P sa P kanalnim , N sa N kanalnim ) , jer je maltene nemoguce upariti N i P kanalne .... govoreci o mosfetimanaravno - ako imas veliki broj komada - onda moze i to , ali se ipak kod nas amatera svodi na staticko , a ne dinamicko uparivanje .Jfete matchujes kako ti je sipi nacrtao - gadjajuci sa source otporom struju na kojoj ce sam jfet raditi u predvidjenom sklopu ;kod mosfeta vazi isto - senu vezivanja znas , i oni se mere na struji na kojoj ce raditi u sklopu .

[zocky]

Ok, kontam, hvala!Da se mlatim sa groundom za SIPIDA-u?

[Zen Mod]

na sta mislis konkretno ?

[zocky]

 Mislim na "oklop" na top layer-u kod  dvostrane pločice, kao kod shuntya i pumpkina.

[Zen Mod]

amozes - ali i ne preteruj ; drzi raster malo veci oko vodova ; nije to toliko kriticno

[zocky]

Završio sam pločicu za Sipiev preamp iz posta br.9Evo fajlova, upotreba slobodna u znak moje zahvalnosti ovoj lepoj zajednici   SIPIDA preamp.pdfBottom layer.pdf

[zocky]

Evo i Protel DXP fajla ako neko želi nešto da menjaSIPIDA.rarImam par pitanja:1. da li treba menjati vrednost otpornika oko BF826 kad se koriste K170BL (podrazumeva se da sam podesio CCS na 10mA)?2. Ubacio sam otpornik na izlazu iz preampa, koja bi tu preporučena vrednost bila?

[Zen Mod]

1.neka ti R1 ( trimer u repu LTP) ne bude veci od 22R2.47 je dosta3. garant i dedi treba ovi preamp - nesto se raskukao skoro .......

[Sipi]

...1. da li treba menjati vrednost otpornika oko BF826 kad se koriste K170BL (podrazumeva se da sam podesio CCS na 10mA)?2. Ubacio sam otpornik na izlazu iz preampa, koja bi tu preporučena vrednost bila?

1. R4 i R3 povecaj na 100 do 120R - od njih zavisi struja kroz Q8 i Q9 (oko 4 mA, ugrubo)2. Otpornik na izlazu (vezan na red sa opterecenjem) ima svrhu da izoluje kapacitivnost opterecenja (ukljucujuci i kablove) i tu je 22R OK (ako ne odlucis da teras niskoomske slusalice)Zocky, ne zaboravi da R17 navrtis na minimalnu vrednost pre ukljucenja. Izlazne tranzistore montiraj na solidne hladnjake kako se ne bi setala mirna struja (namesti je na oko 20mA i prati da li raste i koliko u narednih sat-dva) - glupo mi je da ubacujemo Vbe multiplier za tako malu struju. Meni nije driftovala a koristio sam MJE243/253 i hladnjake od PC CPU sa 25mA mirne struje na +/-24V. Taj preamp sam pravio za F4 - otud toliki gain. Ti ga namikeri prema svojim potrebama ali vodi racuna da podesis offset sa R1. Na plocici vidim da si uzeo u obzir termicku spregu medju tranzistorima - ne bi trebalo da offset seta vise od nekoliko mV.

[zocky]

Hvala obojici za informacije i podršku.Javiću se kad realizujem preamp.

[zocky]

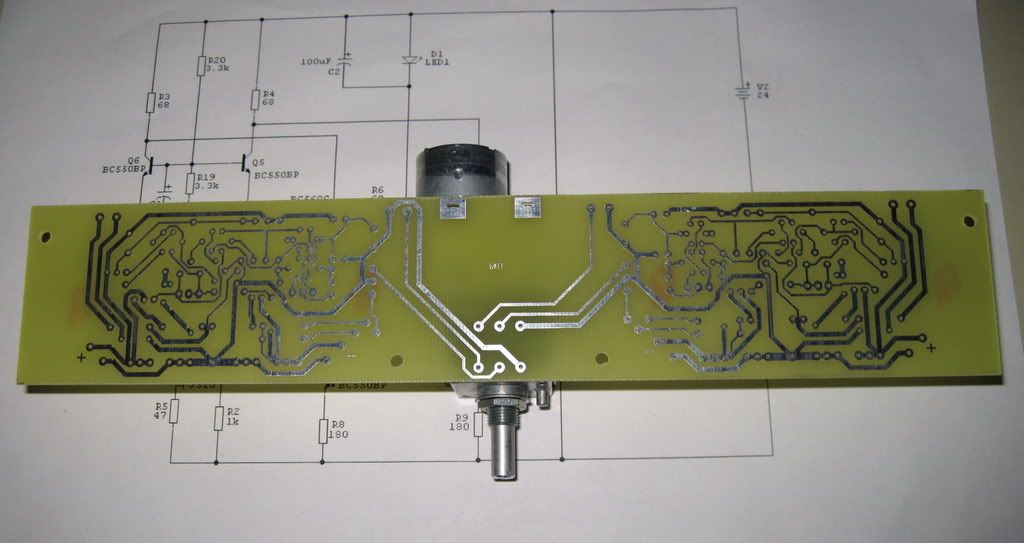

Evo ga pcb, sutra palim letkum

Milanova izrada, odlično urađeno!

[Ја sam sam]

Вала да знаш да добро изгледа  , види се да је уложен велики труд!дискО_Сту

[zocky]

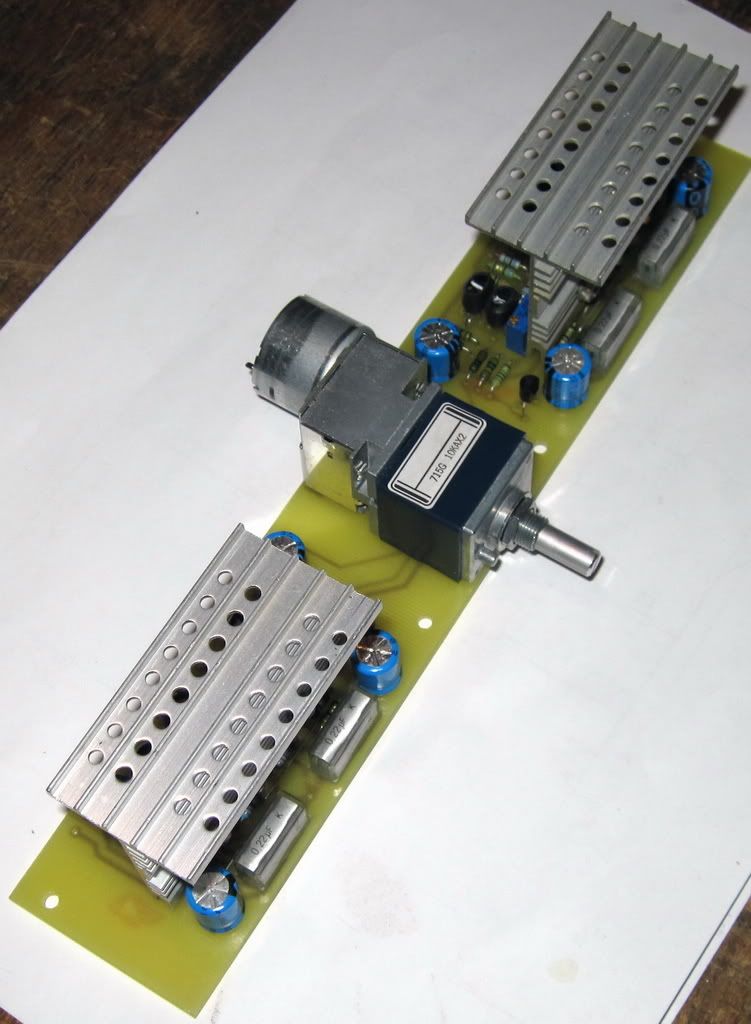

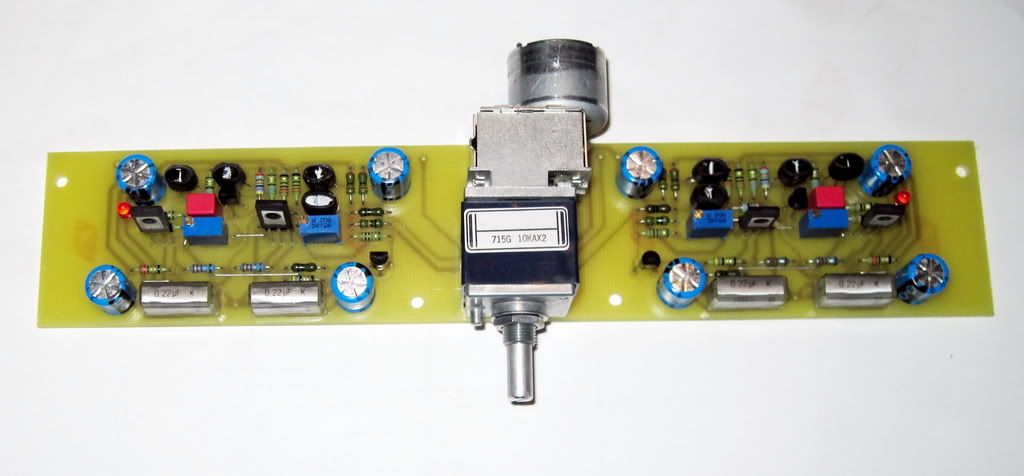

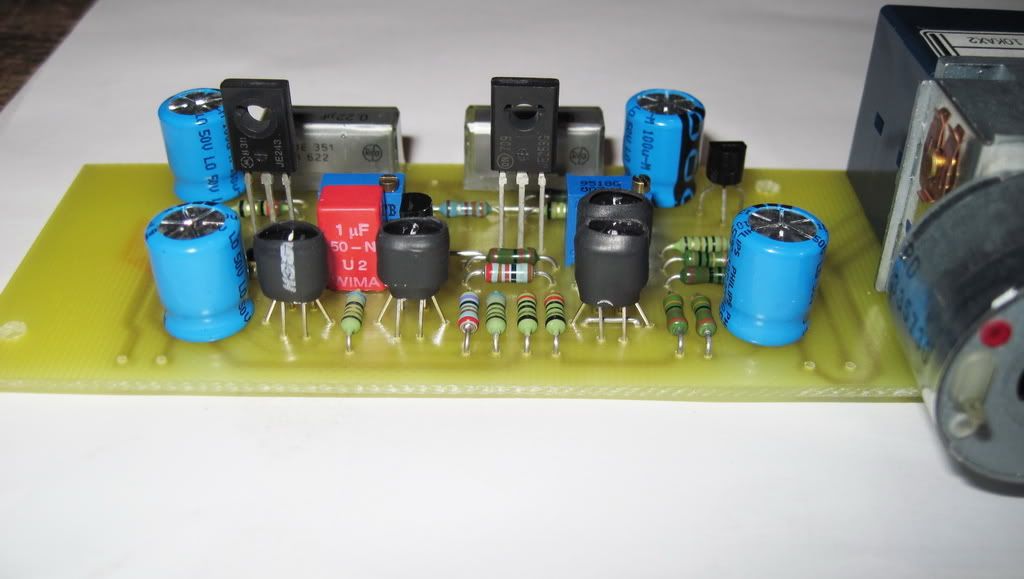

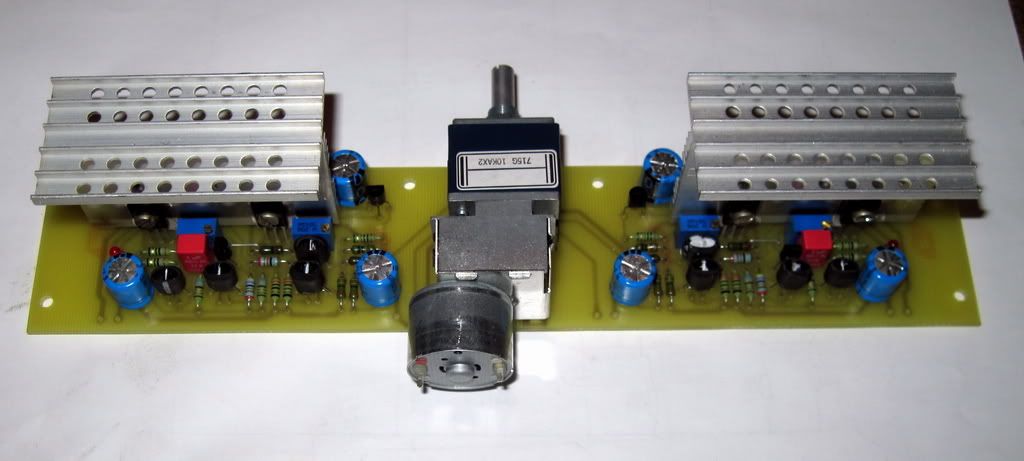

Konačno izlemljena pločica, puštanje u rad čim ugrabim malo slobodnog vremena.

Normalno tu je nekoliko slika čisto da zašareni stranicu



Nastavak sledi ...

[gidjga]

[Leonardo]

Pedantno i lepo, vizuelno neodoljivo asocira na neku orbitalnu stanicu ili satelit.

[stefaca]

primetio sam a to ne mogu da ne prokomentarisem. raspored komponenti je mirror odnosno levi i desni kanal su skroz simetricni i odnosu na pot. meni je to tako EXTRA.svaka casti, rad 10+++

[zocky]

Hvala vam na lepim rečima!

Još da proradi

Napravio sam savršen oscilator na 1.67MHz.

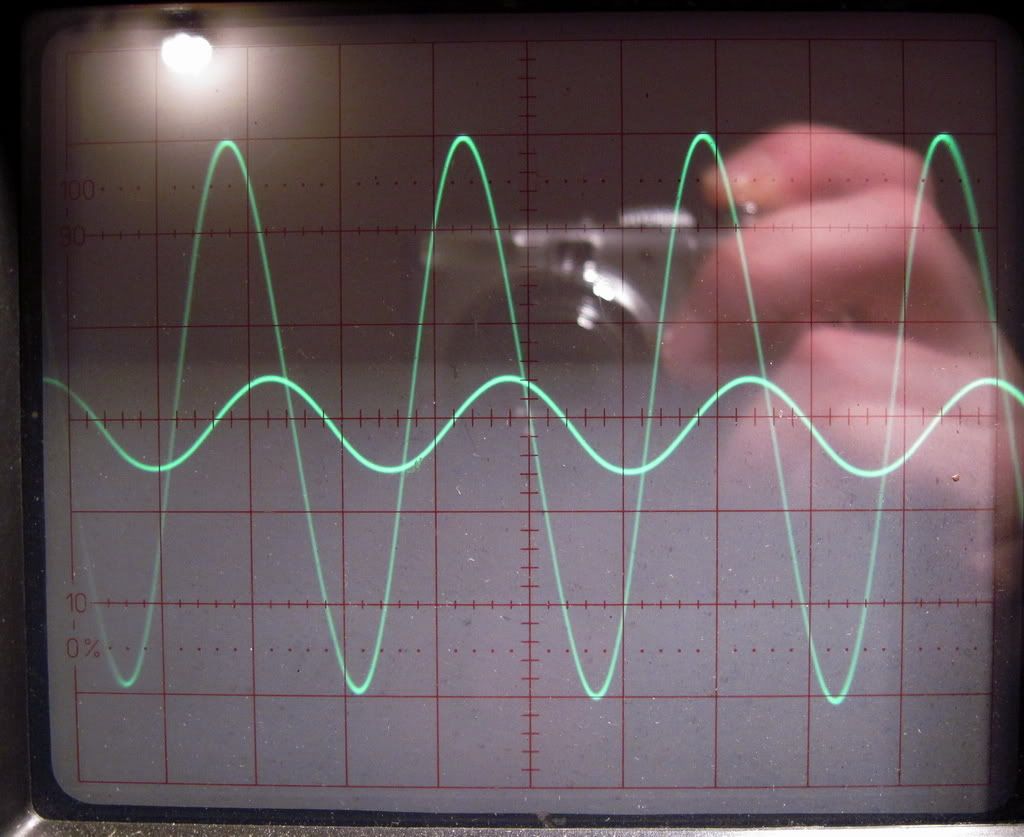

Evo oscilograma

Ovo se dešava sa kratkospojenim ulazom (potenciometrom), signal amplitude 30Vpp je sa izlaza a manji od 1Vpp je izet sa gejta Q2.

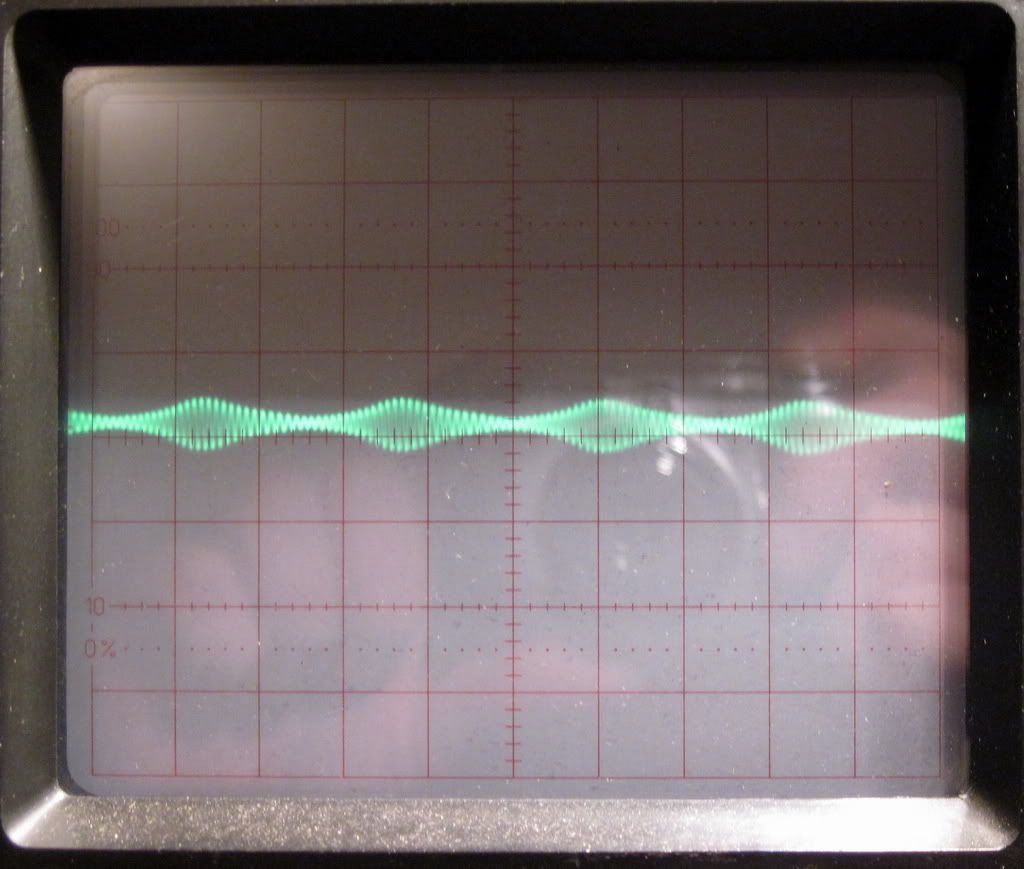

Evo kako izgleda signala samo sa izlaza uz napomenu da je DC offset podesiv ali se menja kad pomerim neki kabl ili dodirnem hladnjak. Bias je takođe podesiv, postavljen je na oko 10mA, struja izlaza se takođe menja kad nešto dodirnem ili okrećem potenciometar.

Amplituda ovog signala ja 30mVpp, vremenska baza osciloskopa je 2us.

Zaključio sam da pre amp iz nekog razloga osciluje, nisam ničim pokušao to da eliminišem.

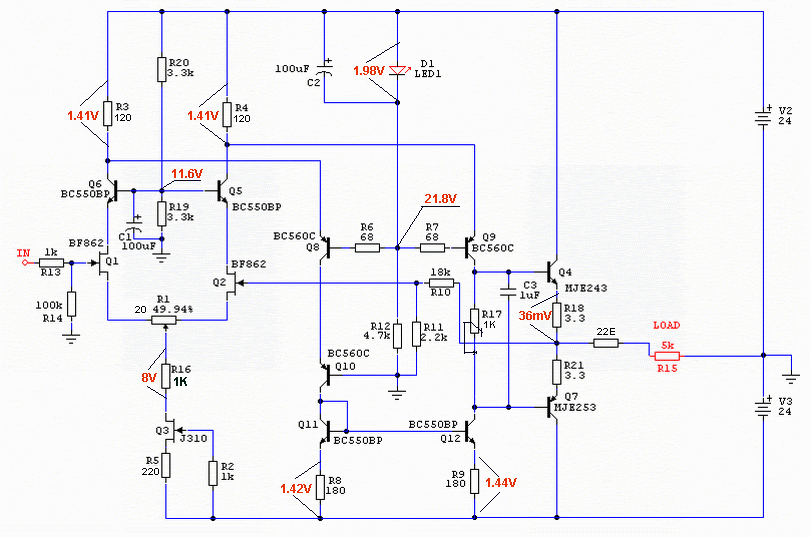

Evo električne šeme koja detaljno odgovara sklopu na pločici:

Ovi naponi su mereni u odnosu na masu i na odgovarajućim komponentama.

Predložite šta da uradim.

[Ја sam sam]

Камда нешто није добро умашено !Колика је фреквенца из генератора : слика 1?дискО_Сту

[zocky]

Камда нешто није добро умашено  !Колика је фреквенца из генератора : слика 1?дискО_Сту

Nema generatora na ulazu, u tome i jeste poenta, preamp se ponaša kao oscilatorno kolo kad uđem sondama osciloskopa u njega. Savršen oscilator na 1.666666MHz.Drugi oscilogram je signal na izlazu preampa kad ništa ne diram.

[Zen Mod]

47p preko R10 ?

[Sipi]

Zocky, to u cugu resava 10-ak pF preko R10, al' to ostavljamo kao poslednju meru, ima pre toga nekoliko stvari da se uradi:1. R5 smanji na 180R ili 150R - treba da dobijes 10V preko R162. R3 i R4 povecaj na 150R (kroz Q8 i Q9 treba da tece po otprilike 4ma - sada imas 7ma, to je previse)3. R10 smanji na 8k2 a R11 na 1k5'Ajde pa javi sta se desava

[zocky]

47p preko R10 ?

Probao sam  30p a onda sa 60p.U oba slučaja postoji oscilacija ali nema više onog sa prve slike.Sad ne radi dobro ni kao oscilator  :character13:Sad ću da uradim izmene koje je Sipi predložio.
