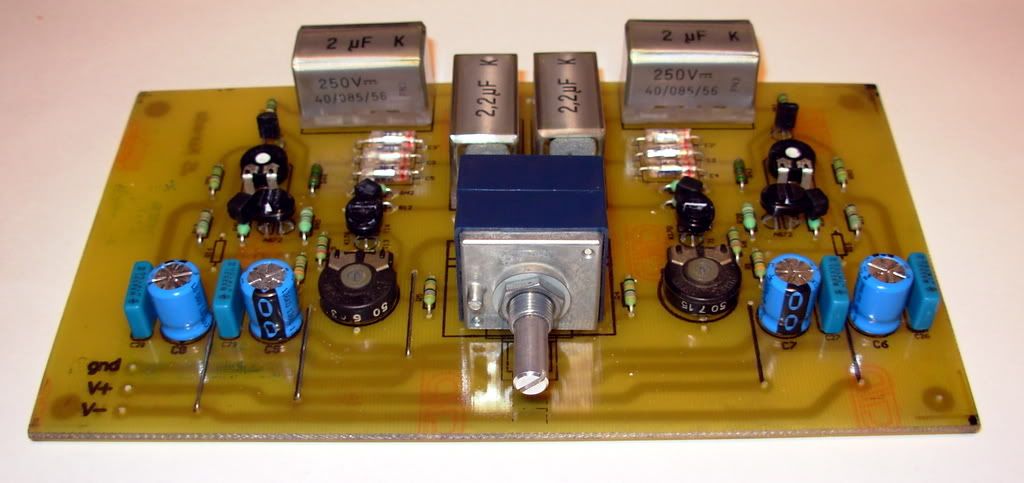

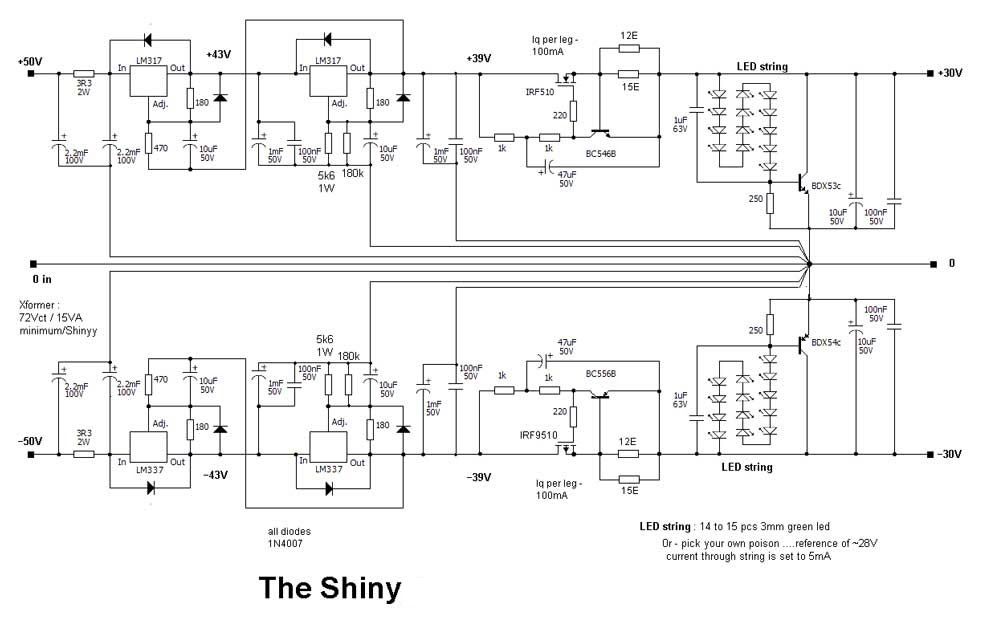

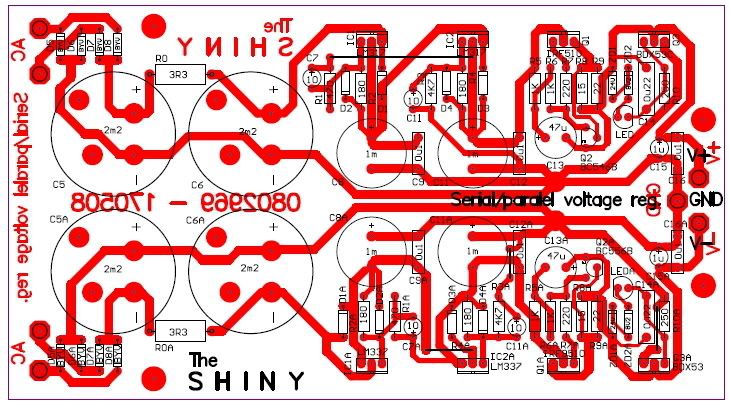

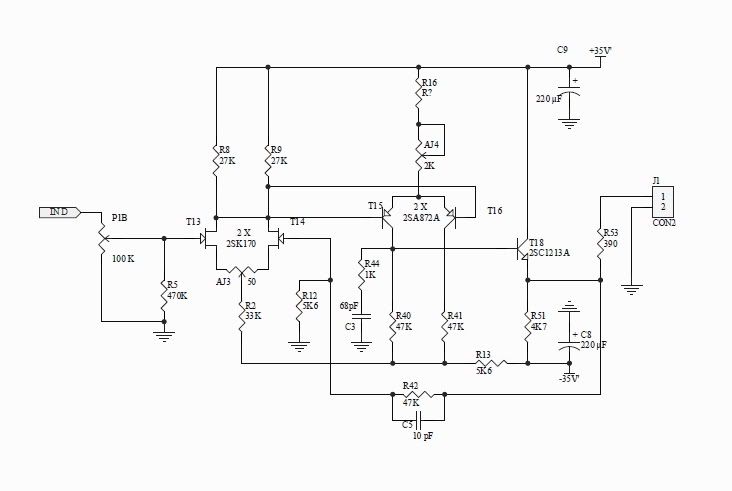

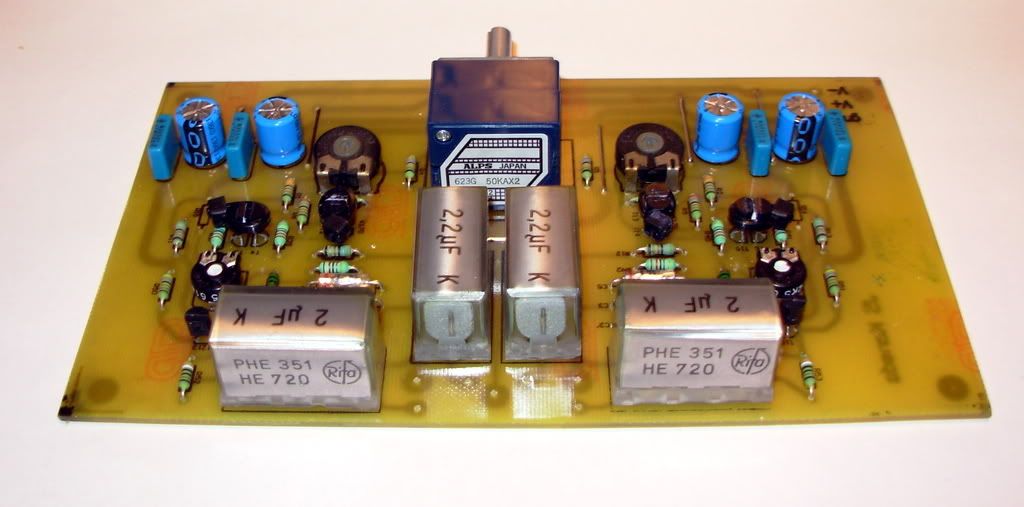

zocky Napisano Mart 3, 2010 Share #1 Napisano Mart 3, 2010 Verujem da je većini na ovom forumu dobro poznat projekat ovog preampa. Ja sam prvi primerak napravio aprila 2008. po ugledu na rad nekog lika iz Francuske. Evo električne šeme tog preampa Izvorno se uređaj napaja nestabilisanim izvorom, ja sam to uradio sa bazičnim 317/337 stabilizatorima. Zvuk je poređen sa preampom iz Elektora, onaj sa MAT tranzistorima na ulazu i DC servom. U odnosu na njega Kaneda je bila preciznijeg zvuka ali je pozornica bila uža i kompletan zvuk prilično sterilan. Evo moje verzije pcb-a Obzirom da je preamp imao stabilnu "nulu" na izlazu u sledećem koraku su izbačeni kupling kondovi, zvuk se nije značajno promenio. Sledeće je bilo izmena napajanja, umesto klasike ubačen je Zenov Shiny ali u simetričnoj varijanti. Evo šeme tog napajanja Nemam slike ovog napajanja ali čuvam dokumentaciju za pcb, evo kako je to rešeno Ovo je vredelo Uvođenjem ovog napajanja zvuk je bio neverovatno različit od onog što je pre toga bilo. Elektorov preamp je prešišan u svim dimenzijama. U toj konfiguraciji je Kaneda ostala do januara ove godine. U međuvremenu sam pravio još nekoliko različitih preampova, sve u SS konceptu. To su u glavnom klonovi poznatih domaćih dizajnera i brendova. Kaneda je ostala generalno bolja od svega. Bilo je situacija da je negde nešto u zvučnom spektru bilo bolje ali ne drastično, u konačnom, ono što nije valjalo kod njih Kanedi je davalo prednost te je ona ostajala u sistemu. Negde u nekoj prepisci sa Zen Modom, čovek mi je preporučio da probam Shunty-a u napajanju... Ovih dana je i to urađeno. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Mart 3, 2010 Share #2 Napisano Mart 3, 2010 .Колико сам Ја схватио ту је напајање најважније!?дискО_Сту Link to comment Podeli na ovim sajtovima More sharing options...

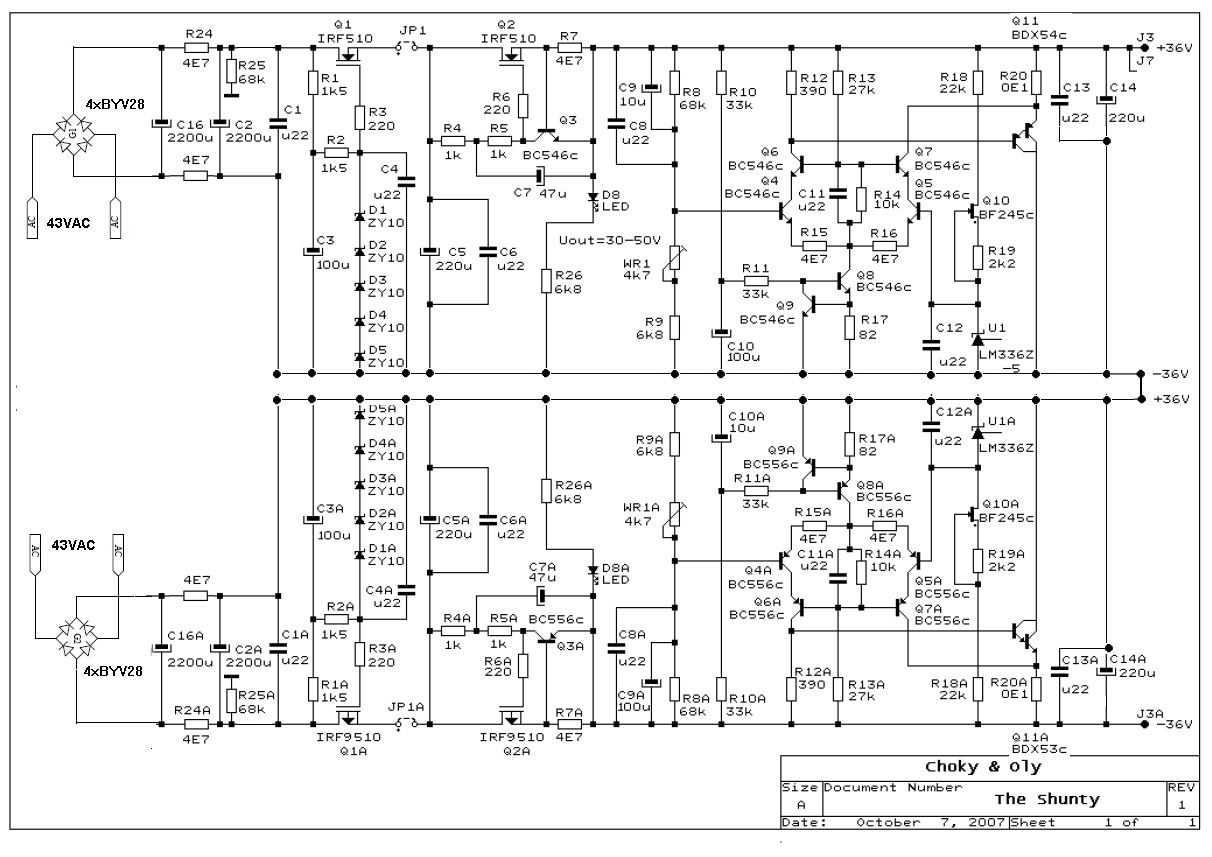

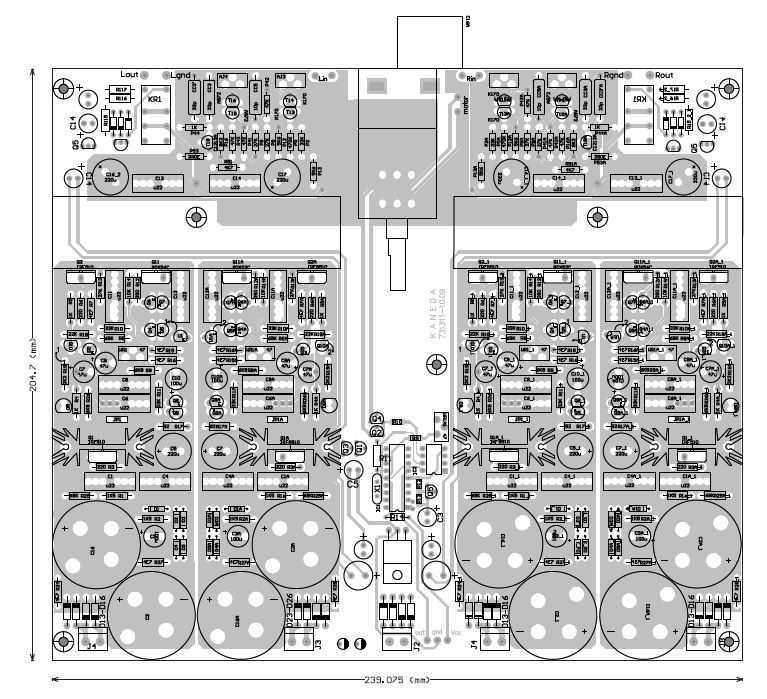

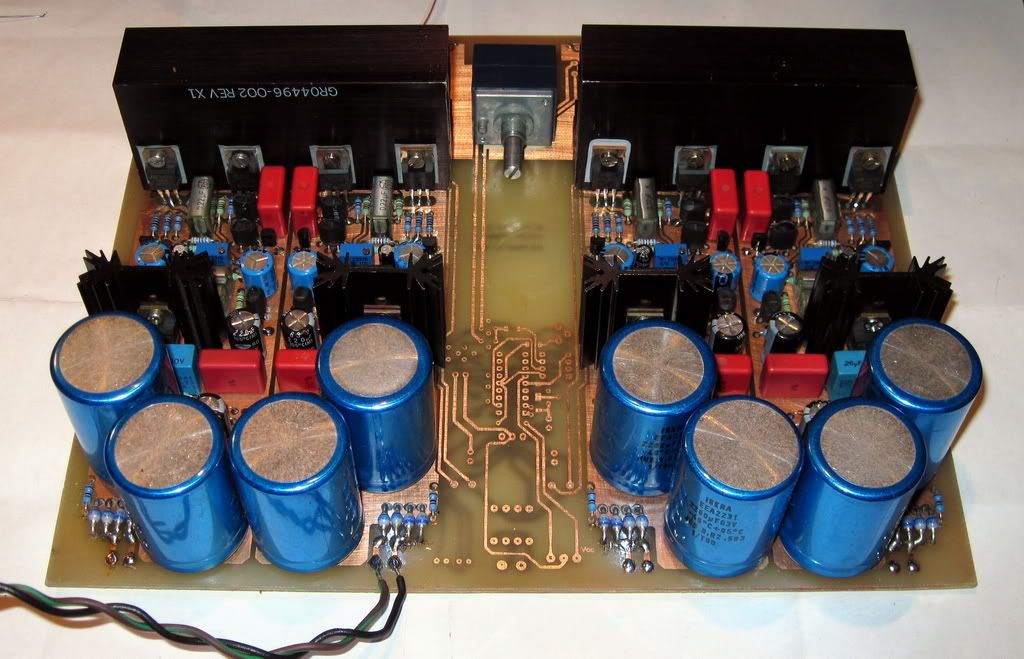

zocky Napisano Mart 3, 2010 Autor Share #3 Napisano Mart 3, 2010 Prilično dugo se ideja o Kanedi sa Shunty-em "krčkala", stalno su uskakali neki novi projekti ali je pre 15-ak dana i to realizovano. Ceo uređaj je spakovan na jednu pločicu dimenzija 240x205mm. Kod napajanja ima malih izmena u ulaznom filtru u odnosu na originalni shunty. Obzirom da je Oly perfektno dizajnirao pcb, zadržao sam raspored komponenti ali pošto preferiram punotalasno ispravljanje ubacio sam dva gretza. Pošto uvek radim dual mono napajanja to sam učinio i u ovom slučaju. Taj koncept mi je omogućio da dizajn pločice bude potpuno simetričan kako u granama napajanja tako i u odnosu na levi i desni kanal celog sklopa. Prvo električna šema ovog Shunty-a Ovo je napajanje jednog kanala, sklopovi su potpuno nezavisni od sekundara trafoa do dela sa preampom i tek tu se formira GND. Unutar svake grane napajanja postoji par lokalnih gnd tačaka koje se spajaju na katodi/anodi LM336, tu je spojen i ground sa top layera. Evo grafičkog prikaza Sklop koji je pozicioniran na sredini pcb-a je daljinska IC kontrola za motor potenciometra, izvedena je sa PIC-om po projektu iz "Silicon chipa". Ubačen je i MUTE sklop na izlazu preampa (leva i desna ćoška na vrhu pcb-a na slici iznad) ali obzirom da shunty postepeno diže napon i bez njega se ne čuje nikakav udar u zvučnicima kod uključenja i isključenja preampa. Link to comment Podeli na ovim sajtovima More sharing options...

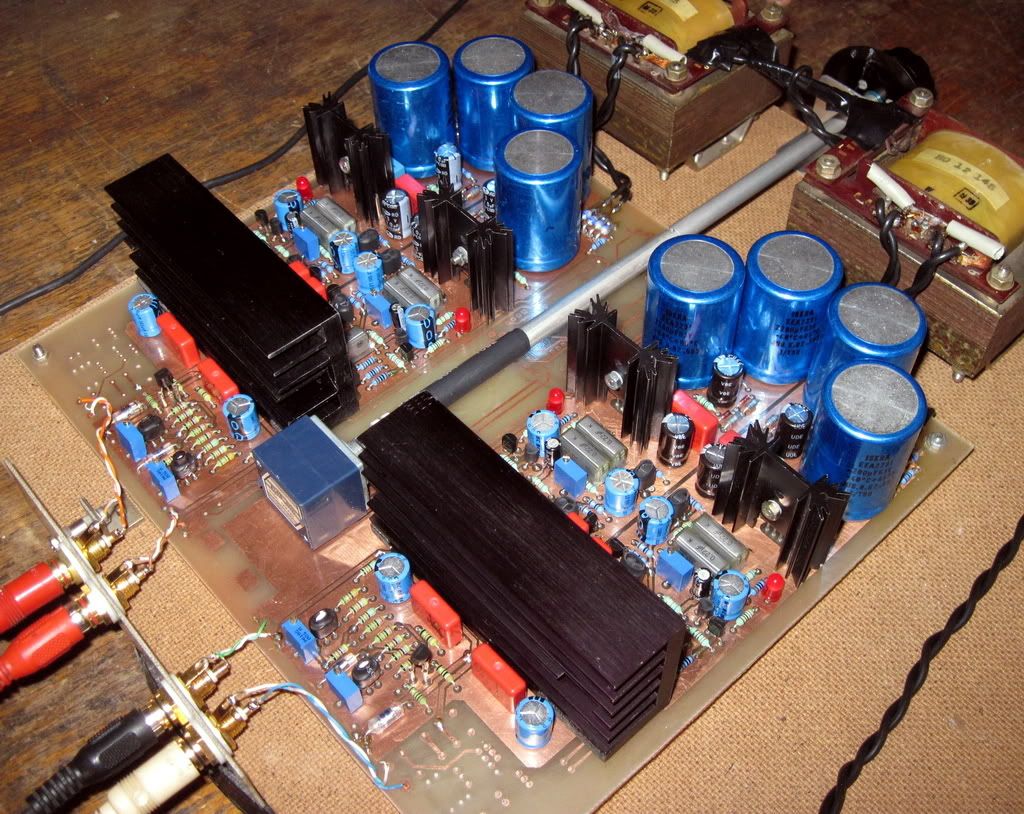

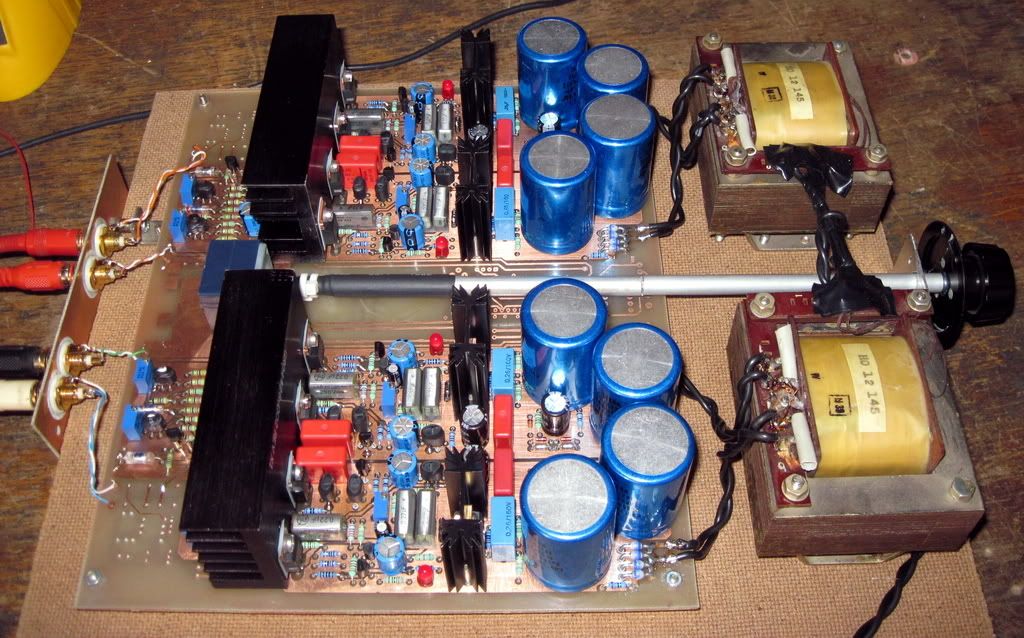

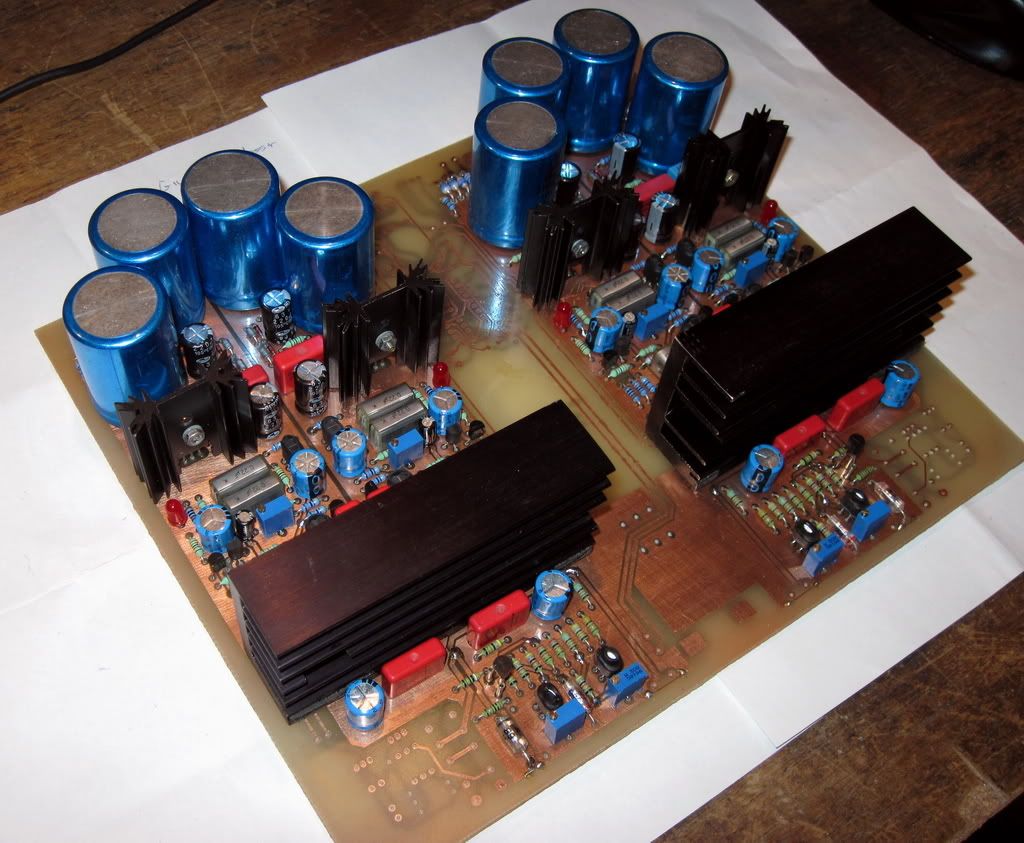

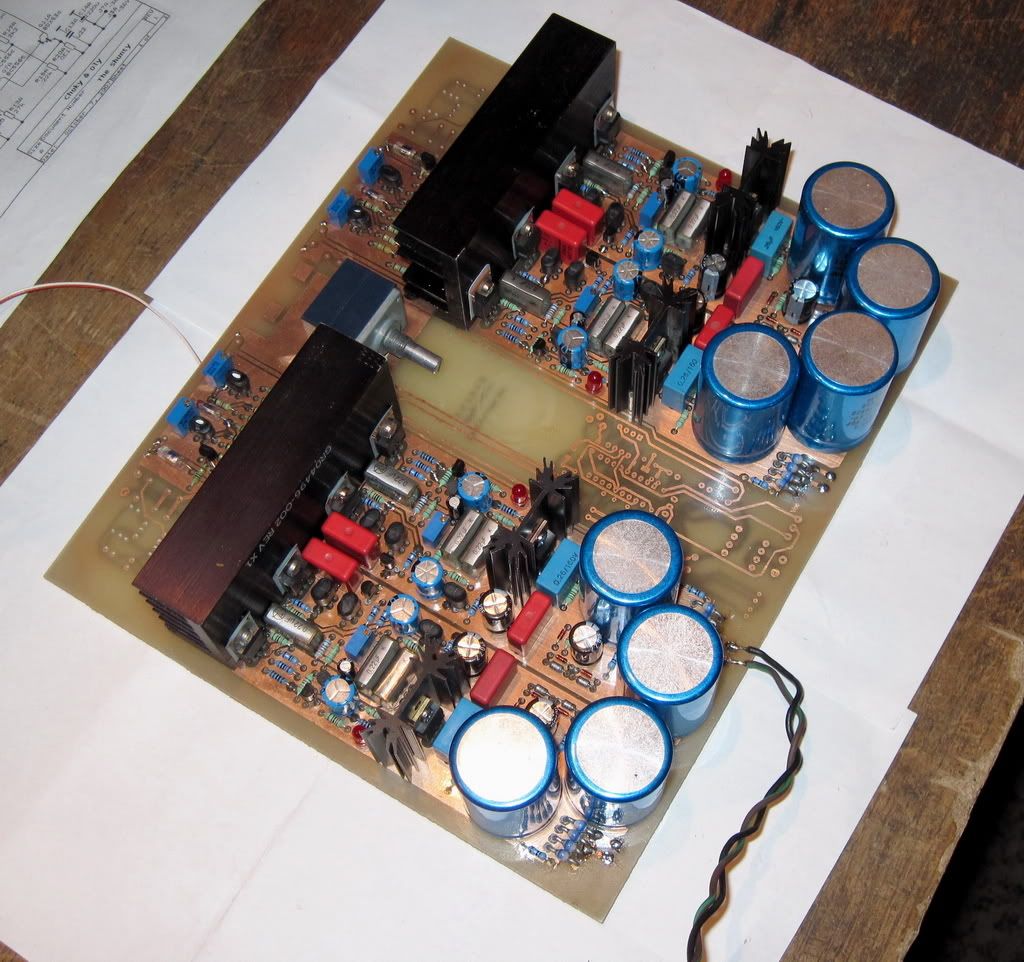

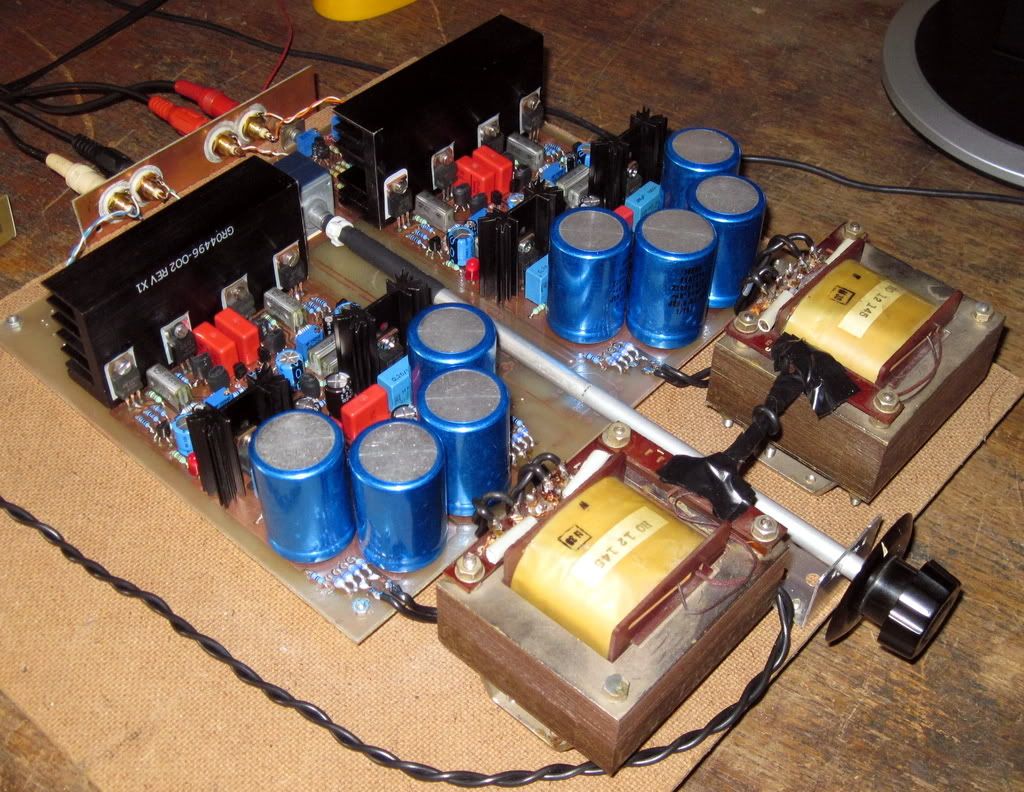

zocky Napisano Mart 3, 2010 Autor Share #4 Napisano Mart 3, 2010 Ovu Kanedu sam pravio za mog ortaka pokušavajući da mu se odužim za mukotrpni, višemesečni rad na mojim zvučnicima... Moje je bilo da preamp pustim u rad a pakovanje uređaja u kutiju prepuštam njemu. Evo slika po nekom redosledu radova na preampu Dosta je ovoliko. Primetite da je pcb DIY, obzirom da je dvoslojna i rađena sito štampom, ispala je sasvim solidno Konačno, naj bitnije, kako to svira. Kao što se i očekivalo, razlika u zvuku sa prethodnim napajanjem i ovim sada nije tako velika kao kod prelaza sa bazičnog 317/337 na Shiny. Razlog tome je činjenica da je i Shiny solidno napajanje.Ali, pomak postoji i dovoljno je čujna da opravda gradnju Shunty-a! U svakom slučaju u ovom delu priče nema šta više da se doda, ja bar ne znam koje bi još napajanje vredelo probati. Ako postoji nešto bolje, javite mi, biću vam zahvalan. Za sad je ova Kaneda poređena jedino sa Nešićevim Blue Velvet cevnim preampom koji već neko vreme svira u mom sistemu. Obzirom da sam se ja sa BV-om opasno navuko na zvuk lampica držim da je nekakav moj konačan sud prilično subjektivan i u korist je lampaša. Objektivno, Kaneda ima bolju kontrolu u bas području, sredina je slična kod oba ali visoki su (za sad) bolji kod BV-a. "Za sad" je zbog toga što će se ortak poigrati izmenom izlaznog tranzistora kod Kanede, ranije smo utvrdili da u zavisnosti od te komponente može da se prilično utiče na zvuk preampa. Bez obzira što su trenutno u BV-u baš loše lampe, njihovom promenom (Boban naručio kvalitetne) će se verovatno dobiti puno u kvalitetu zvuka, ostaje činjenica da se radi o drastično različitim topologijama te je verovatno neadekvatno vršiti poređenja u tom slučaju. Da ne pominjem stvari koje su vezane za lični ukus, Kaneda sa Shunty-em u napajanju je vrlo vredan uređaj. Toliko od mene, pozdrav svim forumašima Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Mart 3, 2010 Share #5 Napisano Mart 3, 2010 Све је јасно и добро изгледа.дискО_Сту Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 3, 2010 Share #6 Napisano Mart 3, 2010 e sad ......... treba prepravljati i Kanedu , a ne samo napajanja Link to comment Podeli na ovim sajtovima More sharing options...
zbotic Napisano Mart 3, 2010 Share #7 Napisano Mart 3, 2010 Zocky mi je uvijek bio pojam urednosti i sistematičnosti u radu. Svaka čast. Link to comment Podeli na ovim sajtovima More sharing options...
Beli Napisano Mart 3, 2010 Share #8 Napisano Mart 3, 2010 bravo Zocky ... svaka vi čast ! Link to comment Podeli na ovim sajtovima More sharing options...

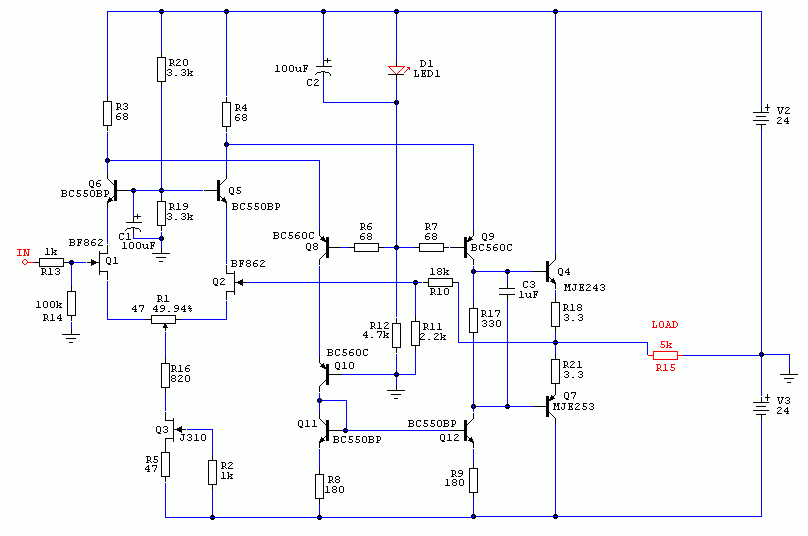

Sipi Napisano Mart 3, 2010 Share #9 Napisano Mart 3, 2010 e sad ......... treba prepravljati i Kanedu , a ne samo napajanja I to temeljno !1mA kroz svaki od JFET-ova na ulazu je uzasno malo - za BL JFETove to treba da bude bar 5 puta vise da bi sviralo kako valja. U tom slucaju, zbog visokog napona napajanja (+/-35V) morali bi da ih kaskodiramo da ne bi majkali od vrucine. Sledeci stepen bi valjalo da bude folded kaskoda a izlazni emitor-folover (T18) bi bio super da je u pitanju gitarski preamp.Ne znam sta je bila namera autora i zasto je napajanje nepotrebno visoko, al' sa tim delovimaa i jos malo truda - to moze da radi mnogo, mnogo bolje; na primer ovako:Ja sam presao na bf862 a za k170 treba samo R5 staviti 180R i OK je.Napajanje od +/-24V je dovoljno da preamp ima dovoljno swing-a da potera F4 na punu snagu, a gain odredjuje odnos R10 i R11.Izlazni EF je setovan sa oko 25mA (zavisi od vrednosti R17) sto je dovoljno da u A klasi tera i sluske od 50 oma. Q4 i Q7 treba da budu na hladnjaku (velicine kao za CPU racunara). Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 3, 2010 Share #10 Napisano Mart 3, 2010 Sipi - ajd da veceras skemijamo samo promene struja u stage-ovima , CCS-ove u tailovima ( zocky napravi male plocice koje ubaci umesto otpora)..... recimo da radni otpor u izlazu ne treba menjati za CCSzocky - za koju ti je struju sad proracunat Shunty ? Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Mart 3, 2010 Share #11 Napisano Mart 3, 2010 Za 2sk170 na +/-24V nije potrebna kaskoda. Kroz svaki JFET ide oko 5mA.Kroz folded cascode grane ide po 3,5mA. Izlazni EF bih nastelovao na oko 20ma, sto u mirnom stanju daje potrosnju od oko 35-40mA po kanalu. Obzirom da sve radi u A klasi prmene potrosnje su zanemarljive.Neka CCS u shunt-u radi na 80mA i nema glava da boli. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 3, 2010 Share #12 Napisano Mart 3, 2010 sram te bilosta je sad meni ostalo da crtam ..... :buehehe:pitanje je koliko je Zocky spreman da karabudzi na pcb-jual- ko mu kriv kad postuje post hoc ; ovako je zavrsio sa cuvenim preampom ...... koji moze daleko bolje da radi Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Mart 3, 2010 Share #13 Napisano Mart 3, 2010 Steta dobrih delova i rada - potrudio se toliko a rezultat tuga...Uz malo dodatnog napora imace respektabilan preamp a ne kerefeku koju ce neke svetlece cevcice da prepisavaju Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 3, 2010 Share #14 Napisano Mart 3, 2010 pokloni ih meni , kad nisu nizasta ...... Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Mart 3, 2010 Share #15 Napisano Mart 3, 2010 Kada se te modifikacije odrade to ce biti preamp koji ce biti vrlo slican FlatBT preampu...Pohvale Zocky za trud i Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Mart 3, 2010 Share #16 Napisano Mart 3, 2010 ...slican FlatBT preampu...Koji je to preamp? 'Aj postuj semu, google nije cuo za FlatBT ... Link to comment Podeli na ovim sajtovima More sharing options...

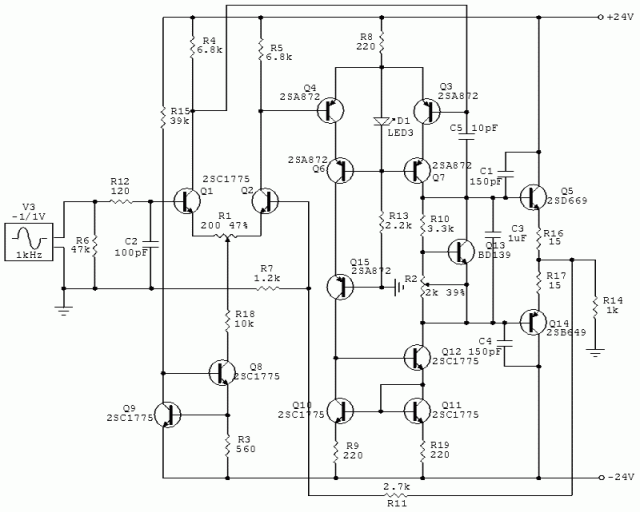

Impuls Napisano Mart 3, 2010 Share #17 Napisano Mart 3, 2010 . Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Mart 3, 2010 Share #18 Napisano Mart 3, 2010 Ovo je sustinski razlicito - drugi stage u mom preampu je folded cascode (stepen sa zajednickom bazom) i to menja sve, ni "s" od slicno...Ulazni diferencijalni sa BJT i Ic od 0.5mA, kao i mnostvo zakrpica u vidu kompenzacionih kondenzatorcica necemo ni da pominjemo. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 3, 2010 Share #19 Napisano Mart 3, 2010 Ovo je sustinski razlicito ..... Link to comment Podeli na ovim sajtovima More sharing options...
zocky Napisano Mart 3, 2010 Autor Share #20 Napisano Mart 3, 2010 Pre svega da zahvalim svima što ste se javili u ovoj temi a posebno na aktivnom učešću u istoj! Sipi - ajd da veceras skemijamo samo promene struja u stage-ovima , CCS-ove u tailovima ( zocky napravi male plocice koje ubaci umesto otpora)..... recimo da radni otpor u izlazu ne treba menjati za CCSzocky - za koju ti je struju sad proracunat Shunty ?Uvek sam spreman da probam neka unapređenja, budite uvereni da ću rado svaki suvisli predlog pokušati da realizujem.Ova glomazna pločica je na neki način prototip i zbog toga sam i predvideo da može kasnije da se menja preamp sekcija. Proširio sam delovanje trimera u shuntyu tako da mogu da regulišem izlazni napo u opsegu od 23V do 43V.Trenutno proračunata struja je 65mA, ova Kaneda vuče 10mA, nije problem da je podesim na potrebnu vrednost. Trafoi mogu da guraju 0.5A po grani tako da će eventualno hladnjaci biti "usko grlo".Pričajte šta konkretno da menjam. Da vidim dal' može za probu "zakrpama" da se reši a ako su izmene preobimne uradiću celu preamp sekciju ponovo i nabaciti je iznad postojeće. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 3, 2010 Share #21 Napisano Mart 3, 2010 uradi onu skalameriju iz posta 9:buehehe:tesko ces naci cistije i bolje ........ jedino uzmi tvoje jfete umesto tih prepucijum philipsa :cheers:umesto R12 stavi CCS sa BF245A ; trebalo bi da mu je Idss oko 3-4mA Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Mart 3, 2010 Share #22 Napisano Mart 3, 2010 Ne valja, mora 5 mA kroz k170, dakle 10 mA iz CCS-a koji goni ulazni dif. par.Bez budzenja, sema iz posta 11 je cista stvar za k170 - ne treba mu kaskoda na ulazu. Link to comment Podeli na ovim sajtovima More sharing options...
