Kaneda line preamp .... evolution


zocky

Preporučeni Komentari

... Iako bi mi bio interesantniji onaj sa 2sk170. ...

Ovaj sto je Zocky napravio i jeste sa 2sk170 na ulazu, ne znam koji drugi?

Samo jedan komentar...Otpornik na ovom mestu ne utiče na povećanje stabilnosti, ....

U idealnom svetu idealnih komponenti... Nego sinovac, napravi li ti nesto do sada ili samo brljas po simulatoru ? :cheers:
Link to comment
Podeli na ovim sajtovima

  • Odgovora 211
  • Kreirano pre
  • Zadnji odgovor pre

Aktivni članovi u ovoj temi

Aktivni članovi u ovoj temi

Postovane slike

Eto vidiš, a ja sam cijelo vrijeme mislio da je zocky sastavio onaj sa BF-ovima......

Jasno, ti cim si video kaskodu pomislio si da je BF862... Mada ti za taj napon napajanja i nije potrebna kaskoda ako koristis k170. Pd na k170 bi bio oko 120mW (24V x 5mA) sto nije problem. Nije ni za BF862 ali njima je Vds max samo 20V, pa otud kaskoda. Obzirom da ovde ulazni stepen malo doprinosi ukupnom pojacanju preamp-a, mali je i doprinos kaskode lineariziji kola (smanjenje izoblicenja ponistavanjem Milerovog efekta). No, da skodi ne moze, svakom na volju sta mu lepse svira :cheers:
Link to comment
Podeli na ovim sajtovima

Otpornik na ovom mestu ne utiče na povećanje stabilnosti, već samo smanjuje maksimalno pojačanje otvorene petlje, dok frekvencija jediničnog pojačanja i faza ostaju nepromenjeni. Za povećanje stabilnosti se u tu svrhu koristi kondezator umesto otpornika. Na slici OLG i faze (faza je ono krivudavo, OLG je ispod onoga što sam crtao) je prikazano dejstvo otpornika na OLG, i ono deluje na OLG samo na delu obeleženom zelenom bojom. Kondezator utiče na OLG obeleženo roze bojom. ...

... U idealnom svetu idealnih komponenti...

Ne slažeš se sa mojim komentarom o kompenzaciji?

...Nego sinovac, napravi li ti nesto do sada ili samo brljas po simulatoru ? :cheers:

Pravi se...pravi se :cheers:
Link to comment
Podeli na ovim sajtovima

Ne slažeš se sa mojim komentarom o kompenzaciji?

kontam da se slaze sa tim sto ti rece , ali je fakat da u real world ima jos smetajucih momenata ...... kao sto je konkretan raspored vodova, EM , statickih i svih ostalih smetnjinacrtao ja svojevremeno na papiru ( simulator svejedno nikad nisam ni pipao) cevnu aktivnu skretnicu ..... pa kad sam krenuo da je pravim i rastavljam i pravim i rastavljam i pravim i rastavljam .........napravih ja nju , ali dan danas ne kontam sta je smetao jedan kond od 47uF/350V - od njih 16 ........

Pravi se...pravi se :cheers:

:cheers:
Link to comment
Podeli na ovim sajtovima

kontam da se slaze sa tim sto ti rece , ali je fakat da u real world ima jos smetajucih momenata ...... kao sto je konkretan raspored vodova, EM , statickih i svih ostalih smetnji

nacrtao ja svojevremeno na papiru ( simulator svejedno nikad nisam ni pipao) cevnu aktivnu skretnicu ..... pa kad sam krenuo da je pravim i rastavljam i pravim i rastavljam i pravim i rastavljam .........

napravih ja nju , ali dan danas ne kontam sta je smetao jedan kond od 47uF/350V - od njih 16 ........

:cheers:

Ja ne znam... da li ja pričam kineski ili srpski. :cheers:

Zocky je rekao da je probao da stabiliše preamp sa otpornikom. Ja sam lepo rekao da otpornik koji je vezan na izlaz VAS-a prema GND ne utiče na stabilnost pojačavača već samo na maksimalnu vrednost pojačanja koju će pojačavač ostvariti u otvorenoj petlji. Za ovakav zaključak mi nije trebao simulator. Onu sliku gore sam mogao da nacrtam i u Gimpu; samo primera radi sam koristio šemu ovog preamp-a i iskoristio grafičke sposobnosti jednog simulatora.

Inače, na slici je OLG graf SIPIDE, doduše, sa neproverenim modelima direktno sa sajta proizvođača tranzistora.

Zar ova rečenica nije dovoljna da kaže da je ovo samo pokazna simulacija i da ne treba uzeti za ozbiljno, odnosno, ona samo pokazuje kakav uticaj ima R ili C na OLG. :good2:
Link to comment
Podeli na ovim sajtovima

Ma nema šta da se izvinjavaš... mislim da je veliki procenat nesuglasica na forumuma proizvod loše komunikacije među članovima. Verujem da kada bi se svi našli da bi to bio jedan vrlo prijatan i konstruktivan razgovor. :cheers:

Link to comment
Podeli na ovim sajtovima

dobar naslov threada ?

Dobar... to Sipida mi zvuci k'o neka bolest, daleko bilo :cheers:
Čist haiku, u naslovu i podnaslovu sažeto svih 8 stranica pisanija.Što se tiče imena ovog pre ampa:SIPI+DAO DA...= SIPIDADaleko bilo od bolesti ali ako još neko ovo napravi ... pa još par ljudi... eto nove zaraze   :cheers:Sipi,  zahvaljujem na svemu, živ bio sto godina!
Link to comment
Podeli na ovim sajtovima

Hajde stavi zadnju verziju PCB-a i sheme pa ga možda i ja sastavim (preko ljeta, ako bude vremena). Iako bi mi bio interesantniji onaj sa 2sk170. Njih imam pogolemo na lageru, a i u velikoj većini uređaja.

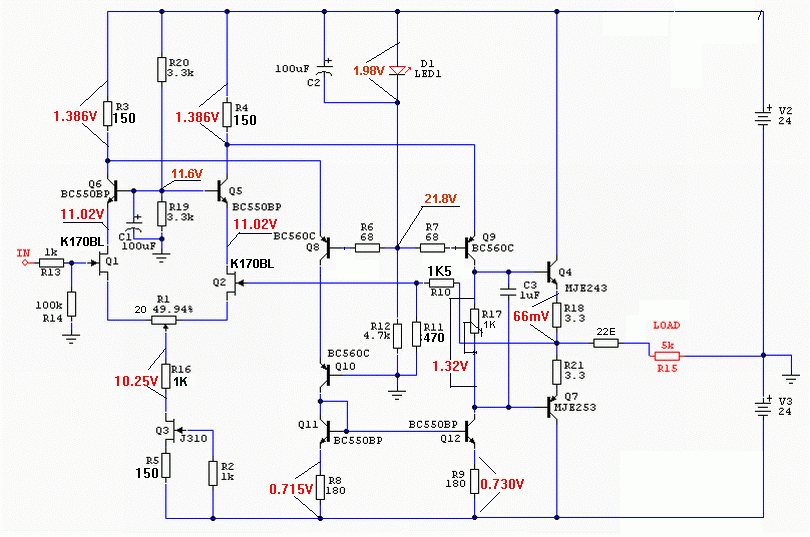

Već je pomenuto a ja naglašavam, ovaj pre amp sam radio sa 2SK170Pločica nije menjana, sve je isto kao u fajlu koji sam već okačio.Evo na jednom mestu sve detaljno:Električna šemapost-65-126912520737_thumb.gifKomplet fajlova za pločicu (unete su izmenjene vrednosti komponenti, u potpunosti odgovara el. šemi)SIPIDA PCB.rarPar napomena budućim graditeljima:- Ne uključivati osciloskop doke se ne podese radne tačke sklopova ( zbog potencijalne mogućnosti trodnevnog jurenja duhova a i gremlina   :cheers:). Kad se postignu približne vrednosti napona u odgovarajućim tačkama sa šeme iznad, može i skop ali obavezno izmeriti RF smetnje u prostoriji ( sonda priključena na pre amp bez napajanja) i to uporediti sa signalom iz Sipide.Šalim se ovim ispred na sopstveni račun ali svakako treba imati u vidu ovakve pojave.- Otpornicima R3, R4 i R5 podesiti vrednost struje kroz LTPJa sam sve poluprovodnike upario na 1% razlike osim J310 jer sam imao samo dva komada koji se prilično razlikuju. Zbog toga je vrednost R5 na jednom kanalu 150E a na drugom 180E.- Sa R10 i R11 definisati potrebno pojačanje pre ampa.- Ako nećete kaskodu na ulazu, kratkospojnik između C i E od Q5 i Q6, izostavite i C1, R19 i R20. U tom slučaju će morati nove vrednosti za R3 i R4.- Kondenzatori za rasprezanje koje sam ja ubacio su 100uF+220nF. To je zbog upetrebe Shunty-a u napajanju, oni su deo tog sklopa a ne sipide (specifičnost izvedbe kompletnog uređaja). U vašem slučaju, konsultovati "teoriju rasprezanja" koju je dao Sipi u ovoj temi ili kako to inače radite.To je to.Hvala na pažnji, čujemo se posle uporednih slušnih testova stare Kanede (sa početka ove teme), Sipide i Nešićevog Blue Velveta.P.S. Ako je nešto pogrešno ispred rečeno, molim moderatore da koriguju i obrišu ovu rečenicu.  :cheers:
Link to comment
Podeli na ovim sajtovima

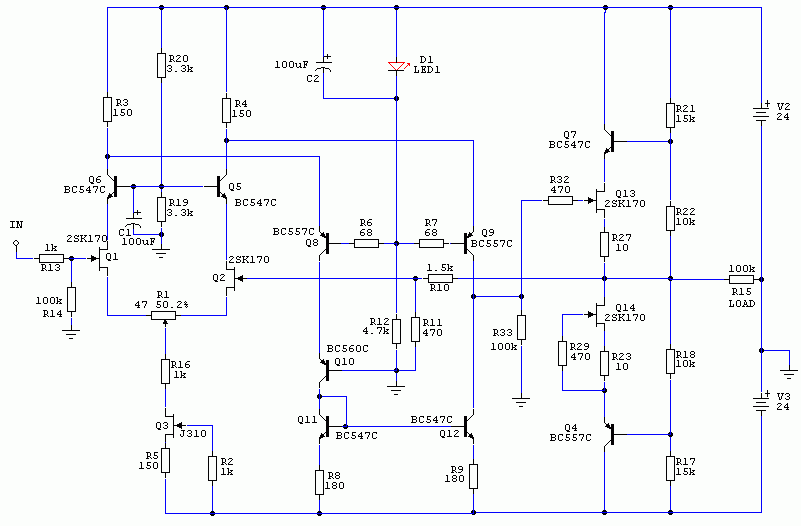

Zocky, posto ti ne planiras ovim preampom da pogonis niskoomska opterecenja, izlazni emitor folover i nije neophodan. Daljnje zvucno poboljsanje bi doneo SE buffer na izlazu (umesto emitor folovera). Buffer tipa B1 bi bio sasvim OK ali uz izmenu koja bi omogucila rad na +/-24V i to bez smanjenja maximalnog naponskog swinga i bez problema sa Pd max - dakle, kaskodirani B1 (za opterecenja 10k i veca - F5 je 101k).Taj buffer bi mogao da radi i van NFB petlje. Evo seme, pa ako resis da ides dalje, lako cemo:post-20-126933766986_thumb.gif

Link to comment
Podeli na ovim sajtovima
