Kaneda line preamp .... evolution

[Zen Mod]

R12 Skendere , na Spijevoj semi u postu #9

[Sipi]

R12 samo treba da pusti malo struje kroz LED koja drzi polarizaciju baza FC, sta s njim ?

[zocky]

Ne valja, mora 5 mA kroz k170, dakle 10 mA iz CCS-a koji goni ulazni dif. par.Bez budzenja, sema iz posta 11 je cista stvar za k170 - ne treba mu kaskoda na ulazu.

Obe šeme zahtevaju prilične izmene da bih budžio postojeći sklop. Biće pametnije da radim nove pločice za ovo.Šta bi se desilo ako bi Kanedi (za početak) samo promenio ulazno kolo ubacivanjem CCS-a a ostatak zadržao? To bi moglo zakrpom da se reši...Imam J309 ili da ubacim BF245 umesto J310?Šta je sa izlaznim tranzistorima, imam MJE340/350 i BD139/140?Ja bih ovo još danas menjao

[Zen Mod]

osnovno je da dizes struju kroz stepene ;da bi ostavio isti napon - moras kaskodiratiako ces skidati napon na +/-24 onda ti ne trebaju kaskodeelem - kaneda je ubivena sto malom strujom , sto preglomaznim vrednostima drain otpora mozda bi bilo bolje da izbockas jednu od te dve semice na univerzalnim pcbs , pa prikacis i cujes razliku ;onda se odluci ovako - ako bi isao na parcijalno menjanje Kanede , mozes doci samo napolamoj glas bi isao za semu u postu 9 , jer tu imas i kaskode na ulaznom LTP-u to mi se vise svidja od varijante gde nema kaskoda

[zocky]

Neizdrž, probao sam ulazno kolo prema šemi iz posta br. 11.

Napajanje spušteno na 25V po grani.

Dobio sam 3.6mA po grani i 6VDC offseta na izlazu. Smanjio se gain preampa.

Zvuk je ... svira čisto i sad placebo ili ne, rekao bih da lepše svira i pored totalne razdešenosti.

Definitivno ću napraviti kompletan sklop na novim pločicama.

Ortak je uspeo da nabavi 2SK30AGR koji su korišteni u izvornoj Kanedi, obzirom da je polarizacija ulaznog kola za njih rađena, da li se sa njima nešto menja u celoj priči?

[Zen Mod]

Neizdrž, probao sam ulazno kolo prema šemi iz posta br. 11.Napajanje spušteno na 25V po grani.Dobio sam 3.6mA po grani i 6VDC offseta na izlazu. Smanjio se gain preampa. Zvuk je ... svira čisto i sad placebo ili ne, rekao bih da lepše svira i pored totalne razdešenosti.Definitivno ću napraviti kompletan sklop na novim pločicama.Ortak je uspeo da nabavi 2SK30AGR koji su korišteni u izvornoj Kanedi, obzirom da je polarizacija ulaznog kola za njih rađena, da li se sa njima nešto menja u celoj priči?

placebo ili ne - nece biti placebo sigurno - kad odradis Sipinedo shemu :buehehe:sa 2SK30AGR bi tek bio plac majke bozijenajgore su te seme gde kroz jfet puste da curka strujica , pa on jadan ne zna ni da je ziv ;skoro isto kao kad vidim ECC83 u line preampu ......

[zocky]

OK. Ovog momenta krećem da crtam pcb.Obzirom da mi nije problem da napajanje bude 24V, uradiću bez kaskoda, bar će biti manja disipacija izlaza...Mada nije problem predvideti kaskode i ostavitiih opciono.Kakav je uticaj ovog sklopa na zvuk osim što omogućava JFET-u da radi u ispravnom režimu?

[Zen Mod]

kad se dobro uradi - kaskode same po sebi ne unose nista negativno , a samo pogoduju aktivnim elementima - iz viose razloga - neutralizacija miller efekta , constant voltage rezim itd ;stavi ti i cascode - kako rece - bar opciono - pa onda usima izaberi hoces li ih ili ces staviti kratkospojnike

[Sipi]

R12 Skendere , na Spijevoj semi u postu #9

Jebote, ja tek sad ukapir'o - pa ti taj BF245 'oces umesto R12 Sta ces, mlado to pa brzopleto Ma naravno, trpaj samo, ionako su jeftiniji od otpornika

[zbotic]

Problem fetova na ulazu je uvijek veliki offset. Čak i da se najbolje upare i istrimaju, kod većeg biasa s temperaturom se karakteristike mijenjaju, pa trimanje često bude uzalud.U odnosu na bipolarce imati će i niži GBW, ali to ovdje i nije neki ključni argument.

[Zen Mod]

Jebote, ja tek sad ukapir'o - pa ti taj BF245 'oces umesto R12 Sta ces, mlado to pa brzopleto Ma naravno, trpaj samo, ionako su jeftiniji od otpornika

e vala da te nema - trebalo bi te izmisliti .....

[zocky]

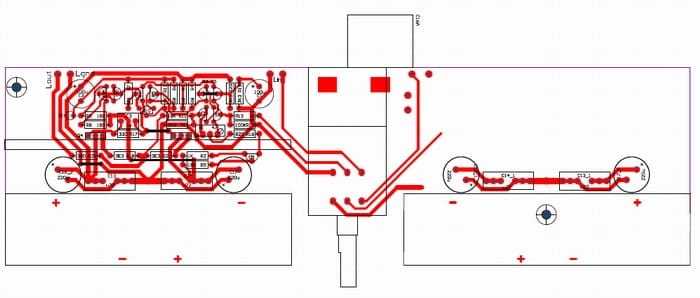

Nemam ni jedno parče proto-borda pa sam morao da crtam pločicu.

Sipiev projekat sa kaskodama, jedan kanal:

Zamišljeno je da pasuje na postojeću pločicu preampa, treba da uradim i desni kanal. Kanali će biti simetrični kao i napajanje.

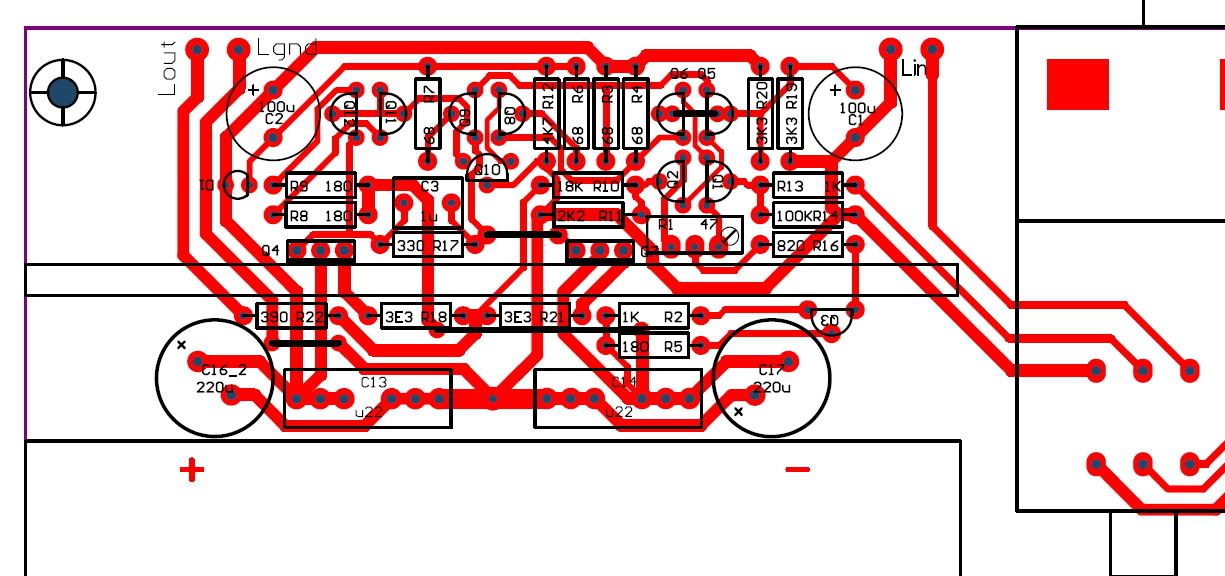

Ovako nekako:

Neki predlog ili primedba da nešto korigujem pre crtanja drugog kanala?

Radni naziv ovog projekta, pošto ne znam kako ga je Sipi krstio, po Zenovom predlogu uz moju malu izmenu je SIPIDA

[Zen Mod]

bolje Jumichica

[ManicP]

Drugari, kratak interrupt!Pitanjce za The Shiny.U Srbiju je kanda nestašica IRF9510.El može u shiny da se metnu IRF520/IRF9530 bez da se prčka sitna boranija okolo?Ovi su koliko vidim za malko veću struju a cijena je veća za pravu sitnicu.Fala. Mah.

[Zen Mod]

ma sve moze ......

[Sipi]

....Neki predlog ili primedba ...

Zocky, umesto R17 (330R) stavi trimer od 1k (pre lemljenja ga namesti na oko 100R) - njime ces namestiti mirnu struju i nek ti Q4 i Q7 budu na hladnjaku;posto Q1 i Q2 stavljas 2sk170, prethodno izaberi Q3 i R5 tako da Q3 kao CCS isporucuje 10mA;namesti odgovarajuce pojacanje sa R11 i R10 - ne verujem da ti treba 20 dB koliko je na semi (ne moj R11 manji od 1k5);stampu proveri jos jednom, mene mrzi

[zocky]

Hvala  na svemu Sipi !Što se štampe tiče, i mene je noćas mrzelo da je proveravam, kasnije ću to. Pitanje se odnosilo na raspored komponenti, formiranje tranzistorskih parova za termičku spregu i rutiranje "energetskih vodov". Na "audiofilu" sam pre par godina okačio štampu za woofer amp za koju sam tad mislio da je solidno projektovana. Ispostavilo se da je bilo dosta no-no-pec rutiranja... Srećom to tad nije doprinelo nestabilnosti ampa a pošto on odrađuje samo prvih 100-200Hz u zvučnom spektru, ne verujem da bih čuo razliku u zvuku čak i da sam baš sve što nije valjalo korigovao. Od tad se uvek " cimam" da ne ponovim iste greške u dizajnu pločice...Kako se radi merenje kod odabira FET-a za CCS?- Kratkospojeni gejt i sors na masu, u ovom slučaju uključen i R5 - otpornik u dreinu pa merim pad napona na njemuTačno?

[Sipi]

Zocky, ja to radim ovako:

[Impuls]

Zoki da ne bi bilo problema oko Sipijeve seme. ovako se uparuju jfetovi, znaci pronalaze jfetovi iste vrednosti Ids za odredjenu otpornost u sorsu. Ova sema ne prikazuje Idss jfet-a. Ja ih uparujem isto kao Sipi samo sto od situacije do situacije je drukciji otpornik u kolu sorsa pa se i drukciji rezultati dobijaju. Ovako se uparuju fetovi samo na jednu vrednost struje. Idealno uparivanje bi bilo upariti jfet-ove na vise vrednosti struje a to bi u praksi znacilo uparivanje po idss i transkonduktansi.

[Sipi]

Ovo sto je impuls napisao vazi u slucaju uparivanja JFETova koji ce biti korisceni kao pojacavaci. U slucaju Q3 nema potrebe za tim jer biramo JFET koji ce raditi kao CCS, tj. samo na jednoj vrednosti struje.

[Zen Mod]

aman kakvo uparivanje - strpas Jfet i podesis trimerom struju

[zocky]

Cela priča ispred  oko uparivanja se odnosi samo na JFET ili važi i za MOSFET?Ja sam do sad uparivao samo MOSFET i to po Ugs parametru, za Aleph 5 sam tako radio i offset je vrlo nizak a struja kroz grane izlaznog stepena prilično ujednačena.
