PY88 - AC : Strujno-Serijsko Grejanje ?


Preporučeni Komentari

Nabavio sam jeftino cetiri nekoriscene PY88 damper diode i usput dobio jos cetiri koriscene od kojih dve mogu posluziti za probe.

Zeleo bih da ih isprobam u Full Wave CT konfiguraciji umesto jedne klasicne ispravljacice.


Ono sto me zanima jeste definisanje sekundara AC grejanja prilikom narucivanja trafoa i izvodjenja istog.

Datasheet kaze da cevi treba vezati serijski, struja je bitnija od napona, pri cemu su date k-ke za cev :

If = 300 mA / Vf = 26V ili 30 V - kasnija promena u Philips Datasheet-ovima.

Zanima me kako traziti da se namota AC sekundar grejanja za dve serijski vezane cevi ?


600mA ce povuci u upotrebi dve cevi ali nisam siguran teba li traziti nesto jaci namotaj tj. nesto vise mA ?

Ako treba vise mA - koliko vise ?

26 do 30 Volti : da li treba traziti namotaj od 30 Volti ili nesto vise, pa potom merenjem utvrditi da li treba ubaciti otpornik za pad napona kad se grejanje stabilizuje ?

Ili posto su dve cevi serijski vezane treba sabrati napon obe - 52 Volta ili 60 Volti + neki visak ?  pa potom otpornik za pad napona kad se grejanje stabilizuje ?

Ovaj deo koji se tice napona mi je trenutno nejasan.



Dodajem dva Philips datasheet-a sa malko razlicitim podacima za napon grejanja koji je manje bitan od struje grejanja.



Unapred zahvaljujem za preporuke i savete za rad sa ovim cevima.

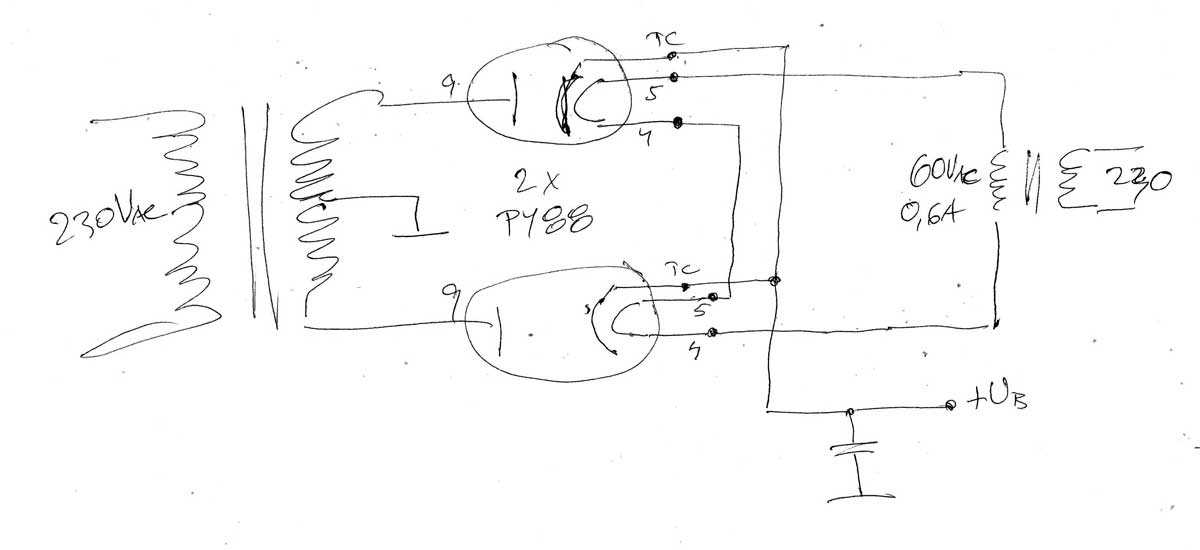

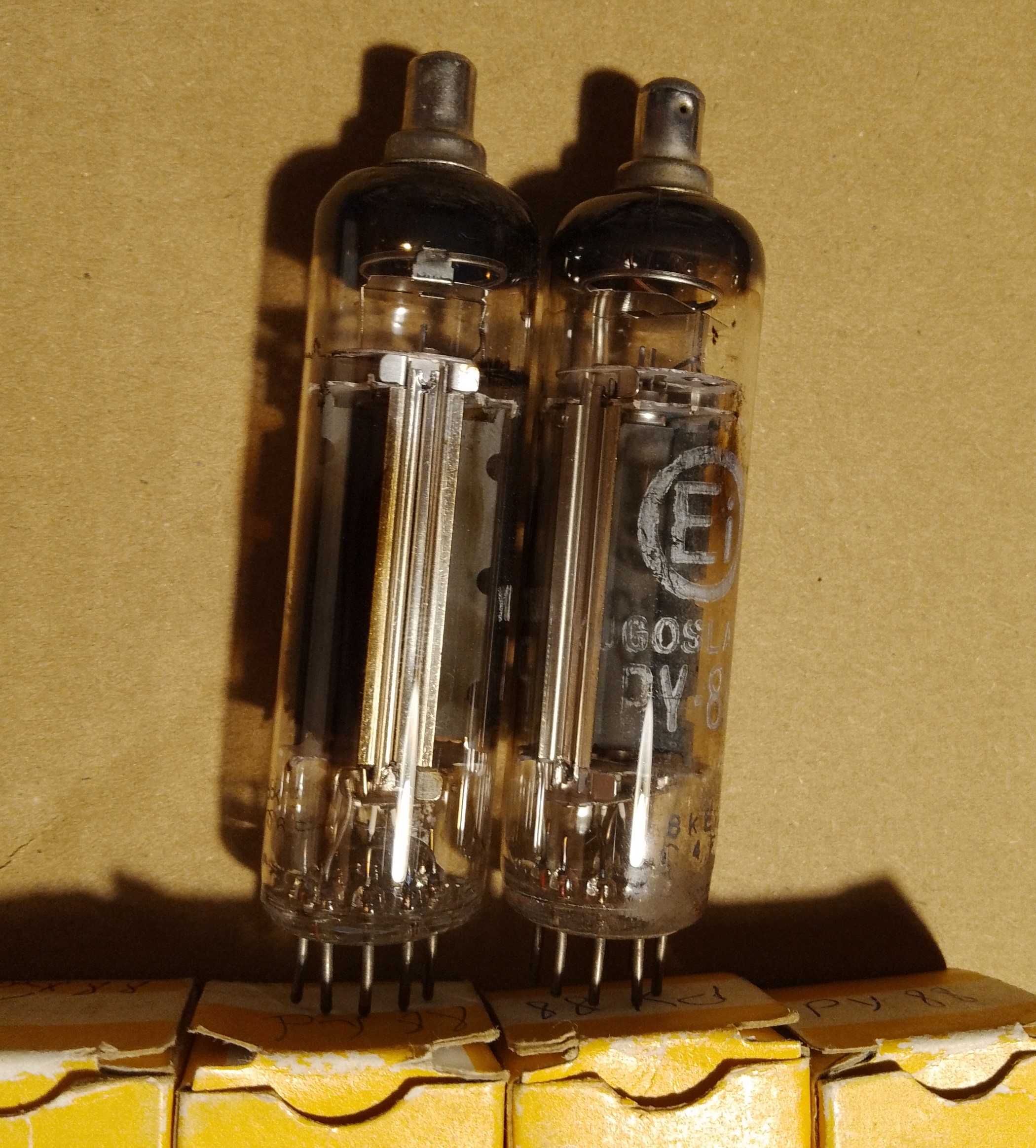

PY88 Ei Nish 1 Copy.jpg
