Radio akustika RP 5025 s

[NIXIE]

Ima mali cvrrrk kad se pali i tuppp kad se gasi, to prolazi.

[djuma89]

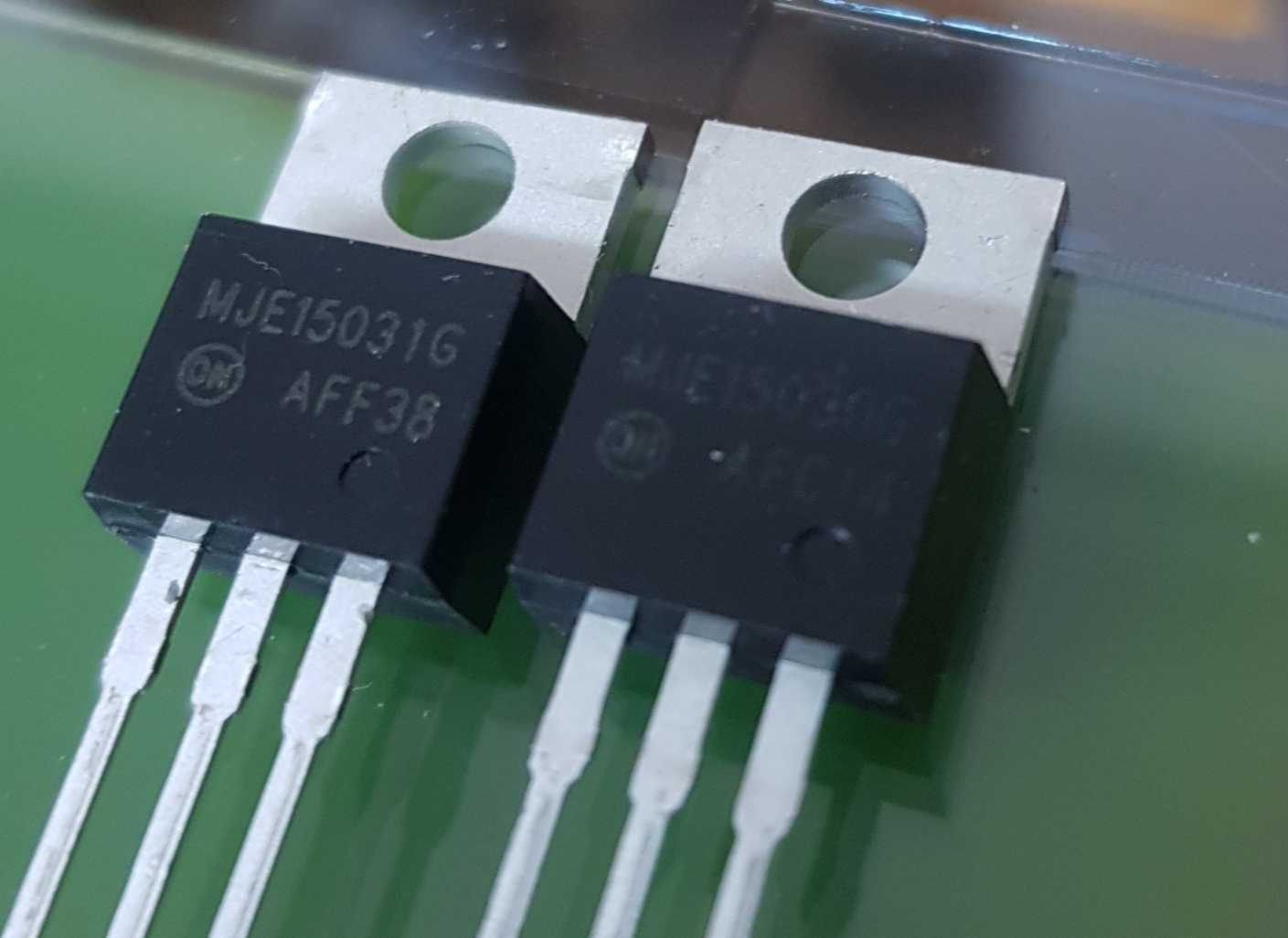

Stigli mi tranzistori iz Kelco. Jel vam deluju kao orginal?

Da stavljam silikonske liskune ili da vratim orginalne plasticne?

[NIXIE]

Silikonski imaju veći termički otpor od liskun+pasta, ali za ovako slabo pojačalce stavi ih slobodno, praktičniji su, da ne kažem čistiji. Proveri instrumentom da nema tranzistor slučajno spoj sa hladnjakom. Stavi i nove plastične izolatore pod vijke.

[NIXIE]

pre 3 minuta, djuma89 reče

Jel vam deluju kao orginal?

Uskoro ćeš saznati.

[djuma89]

Sledeci korak kad sve ovo polemim je podesavanje mirne struje max 15mV.

Neki savet kako da ovo izmerim, citao sam Borino uputstvo ali ne skodi jos neki komentar...

[NIXIE]

Mirna struja je u mA. Meriš je posredno, znači pad napona na oba emiterska otpornika. Recimo ako su 0,33oma oba, mereno preko oba 33mV je jednako 50mA (U/R=I). Preko jednog otpornika mereno 16,5mV je 50mA. Više od 50mA ti ne treba. Meriš krajeve otpornika vezane za emitere izlaznih tranzistora, opseg recimo 200mV. Ako meriš  preko jednog otpornika, onda hvataš jedan emiter i izlaz za zvučnik tog otpornika. Moraš čekati da se stabiliše struja 10-15min i korigovati usput po malo, ili lagano grejanje hladnajka fenom za kosu ali bez pregrevanja.

[mutayu]

Emiterski otpornici su ti R155 i R156 ( R255 i R256) na semi i vrednost im je 0,47 Oma/5W po semi. Ocitaj vrednosti na tvojima koji su ugradjeni, pre nego sto krenes da meris.

[Sinke]

20 minutes ago, djuma89 said:

Neki savet kako da ovo izmerim

Meriš pad napona na emiterskim otpornicima pa onda digitron u šake uz upotrebu Omovog zakona.

[Sinke]

29 minutes ago, djuma89 said:

Stigli mi tranzistori iz Kelco. Jel vam deluju kao orginal?

Meni ne.

[djuma89]

pre 23 časa, NIXIE reče

 Više od 50mA ti ne treba.

Mirna struja pise u uputstvu da ne sme ici preko 15mA.

Kod mene je sad bez podesavanja 8mA. Na koliko da podesim? Pot je na sredini...

[mutayu]

8 minutes ago, djuma89 said:

Mirna struja pise u uputstvu da ne sme ici preko 15mA.

Kod mene je sad bez podesavanja 8mA. Na koliko da podesim? Pot je na sredini...

Podesi na tu vrednost dok sve ne proradi kako treba. Kasnije mozes da eksperimentises sa vecim vrednostima.

[djuma89]

On 25.12.2021. at 14:19, djuma89 reče

Mislio sam na poredjenje levog i desnog kanala. Levi sa MJE a desni sa BD285/BD286

Mogu da primetim da je zvuk dosta bolji na levom kanalu sa MJE. Moram probati sa nekim boljim zvucnicima. Imam utisak da ima manje "belog" šuma, ne znam kako da objasnim čistiji je i sa više dubine.

Slede dalja testiranja.

I na kraju zahvalio bih se svima na savetima, sugestijama i objašnjenjima. Sledeći projekat je Uher VG 820.😊

[NIXIE]

pre 11 minuta, djuma89 reče

Mogu da primetim da je zvuk dosta bolji na levom kanalu sa MJE.

Reko sam.

[NIXIE]

pre 37 minuta, djuma89 reče

Mirna struja pise u uputstvu da ne sme ici preko 15mA.

Mirna struja mora biti barem 30-40mA. Koliki je napon preko oba otpornika?

[NIXIE]

Sad sam pogledao, emiterski otpornici su 0,47oma. Ako meriš pad napona na jednom otporniku, 15mV daje mirnu struju od 32mA, verovatno su na to mislili u uputstvu. Možeš tako podesiti i biće dobro.

[Sinke]

16 minutes ago, NIXIE said:

Mirna struja mora biti barem 30-40mA. Koliki je napon preko oba otpornika?

Da ne bude mnogo?

[NIXIE]

Ma jok, eno ga radi od 2005 tako skoro svaki dan. Mora malo i da se ugreje. To je 2W disipacije po kanalu.

Izmenjeno Decembar 29, 2021 od NIXIE

[djuma89]

pre 4 časa, NIXIE reče

Sad sam pogledao, emiterski otpornici su 0,47oma. Ako meriš pad napona na jednom otporniku, 15mV daje mirnu struju od 32mA, verovatno su na to mislili u uputstvu. Možeš tako podesiti i biće dobro.

Pad napona na otporniku mi je 3.2mV.

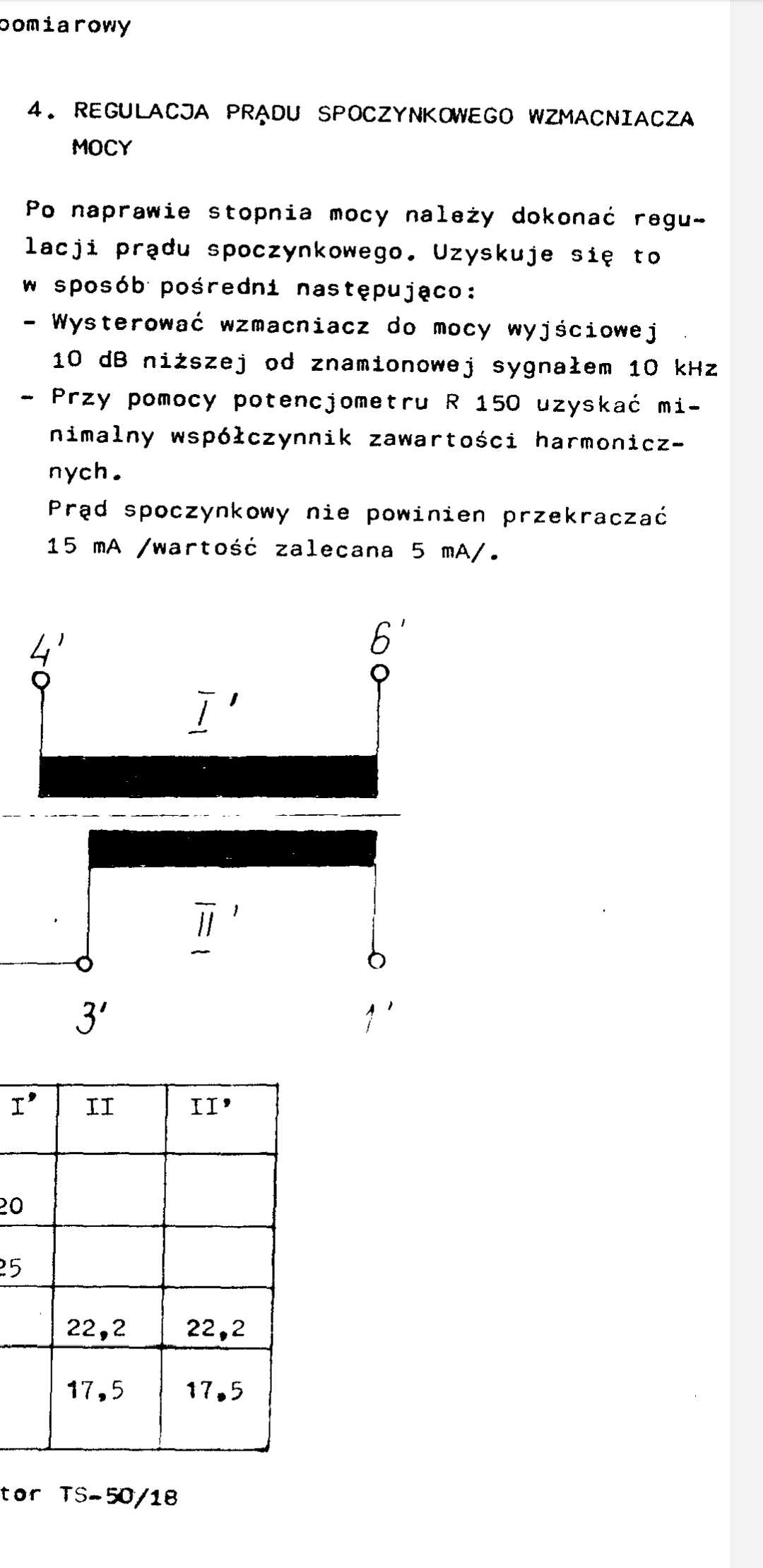

Evo prevod:

4. ПОДЕШАВАЊЕ СТРУЈЕ  ПОЈАЧАЛА Након што је степен снаге поправљен, потребно је подесити струју мировања.  Ово се постиже индиректно на следећи начин: Доведите појачало до излазне снаге ј 10 дБ ниже од називне снаге са сигналом од 10 кХз Користите потенциометар Р 150 да бисте добили минимални фактор хармонијске дисторзије.  Струја мировања не би требало да прелази 15 мА / препоручена вредност 5 мА /.

[NIXIE]

5mA? To stvarno treba pogledati na osciloskopu. Stavi makar na gornju granicu, 15-20mA. Par mA je mirna struja za neki OPA.

Izmenjeno Decembar 29, 2021 od NIXIE

[djuma89]

Sad je 3.2mV na otporniku R155. Stavim na pocetak i kraj otpornika, jel tako merim? Otpornik ima vrednost 0.4 oma. To daje struju od 8mA. A pot je na 60% možda. Mislim da ni necu moci doci na 15mA. Sutra cu probati...

[NIXIE]

Radiće kako god namestiš.

[mutayu]

4 hours ago, djuma89 said:

Sad je 3.2mV na otporniku R155. Stavim na pocetak i kraj otpornika, jel tako merim? Otpornik ima vrednost 0.4 oma. To daje struju od 8mA. A pot je na 60% možda. Mislim da ni necu moci doci na 15mA. Sutra cu probati...

Jesi mu doveo ulazni signal, kako je navedeno u uputstvu?
